T
Thumbster
New Member

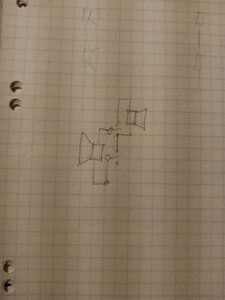

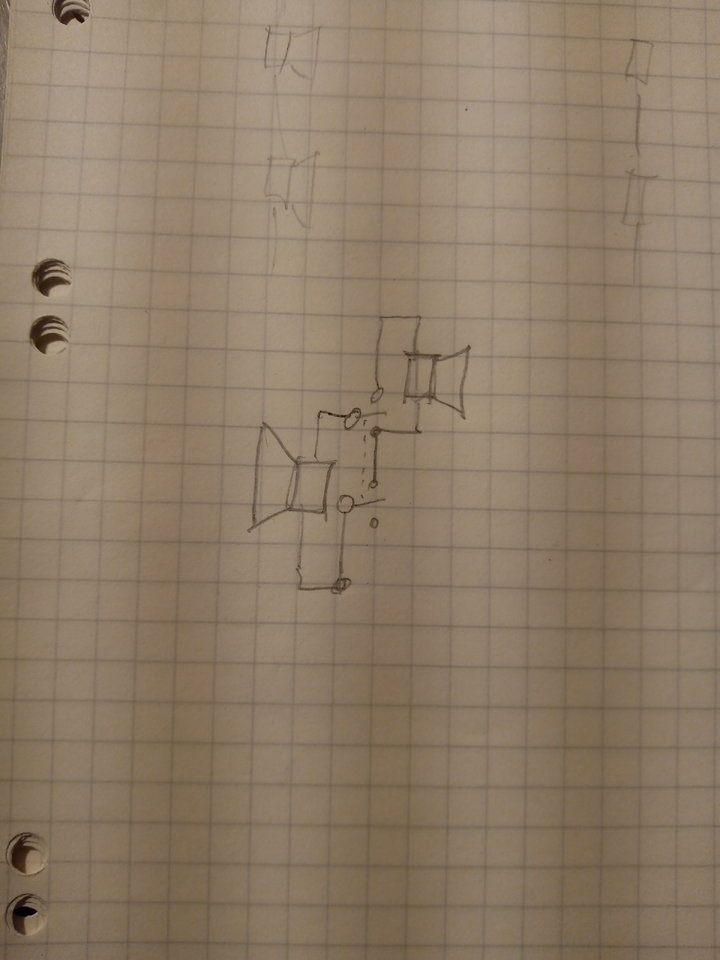

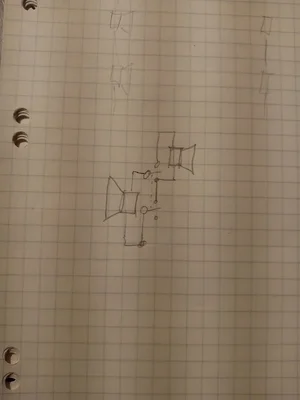

Hm.. noch mal kurz über die Sache mit den zwei Buchsen nachgedacht und kurz aufskizziert.. Übersehe ich was oder klappt das garnicht? Das riecht für mich irgendwie nach Kurzschluss
Ich habe eine geschlossene 212er mit einem Celestion und einem Eminence 12er wie beschrieben. Obwohl beide im Grunde ähnliche Wirkungsgrade haben, habe ich das Volumen der Box geteilt. Bis zu mittleren Lautstärken funktioniert das sehr gut. Richtig laut konnte ich Sie noch nicht testen...
Die Auslenkung des Lautsprechers kann bei einer Bassreflexbox zu groß werden. Bei einer geschlossenen Box wirkt die Luft im inneren als Federkraft auf den Lautsprecher, wenn dieser sich nach innen bewegt und die Luft komprimiert. Damit wird die Auslenkung in einem gewissen Maß begrenzt. Das funktioniert bei einer Bassreflexbox natürlich nicht, da sie ja 'offen' ist. Bei der Angst die Lautsprecher zu überlasten, solltest du nicht vergessen, dass die angegebene Leistung eines Verstärkers nie bei z.B. 40 Hz angegeben wird... Entscheidender ist nach meinem Wissen eher die Dauer der Belastung und damit ein thermisches Versagen der Spule des Lautsprechers.
Die Schaltung mit zwei Buchsen ist mir auch noch schleierhaft. Ich sehe bei solchen Impedanz-Schaltungen immer die Gefahr einer Unterschreitung der minimalen Impedanz das Verstärkers, wenn man mal ausversehen an den Schalter kommt oder die Klinke falsch einsteckt.
T
Thumbster
New Member
Wahrscheinlich also eher nach Vernunft gehen, als nach Simulationswerten? Man sollte ja sicher hören ab wann die Box nach Hilfe schreit
Also ich bekomme zwei (oder auch mehr) speaker auf dem Papier nicht so verschaltet, dass ich eine "serielle" und eine "parallele" Buchse habe ohne einen Kurzschluss zu produzieren...
@goldbass könntest du nochmal erklären, was du meinst?
Also ich bekomme zwei (oder auch mehr) speaker auf dem Papier nicht so verschaltet, dass ich eine "serielle" und eine "parallele" Buchse habe ohne einen Kurzschluss zu produzieren...
@goldbass könntest du nochmal erklären, was du meinst?
Talisker
No religion! Except for Bad Religion!
Das geht so nicht. Nicht ohne Schalter. Du kannst nicht gleichzeitig parallel und seriell verkabeln.
T
Thumbster
New Member
Habe ich mir gedacht, wäre ja auch zu schön gewesen
Edit: @Talisker kannst du einen Schalter empfehlen?
Talisker
No religion! Except for Bad Religion!
Du brauchst einen Schalter 2x um, der mindestens 5A kann, 6 bis 10 ist besser.

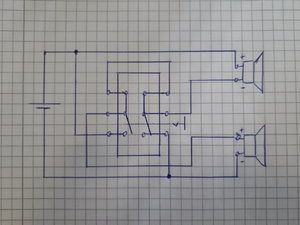

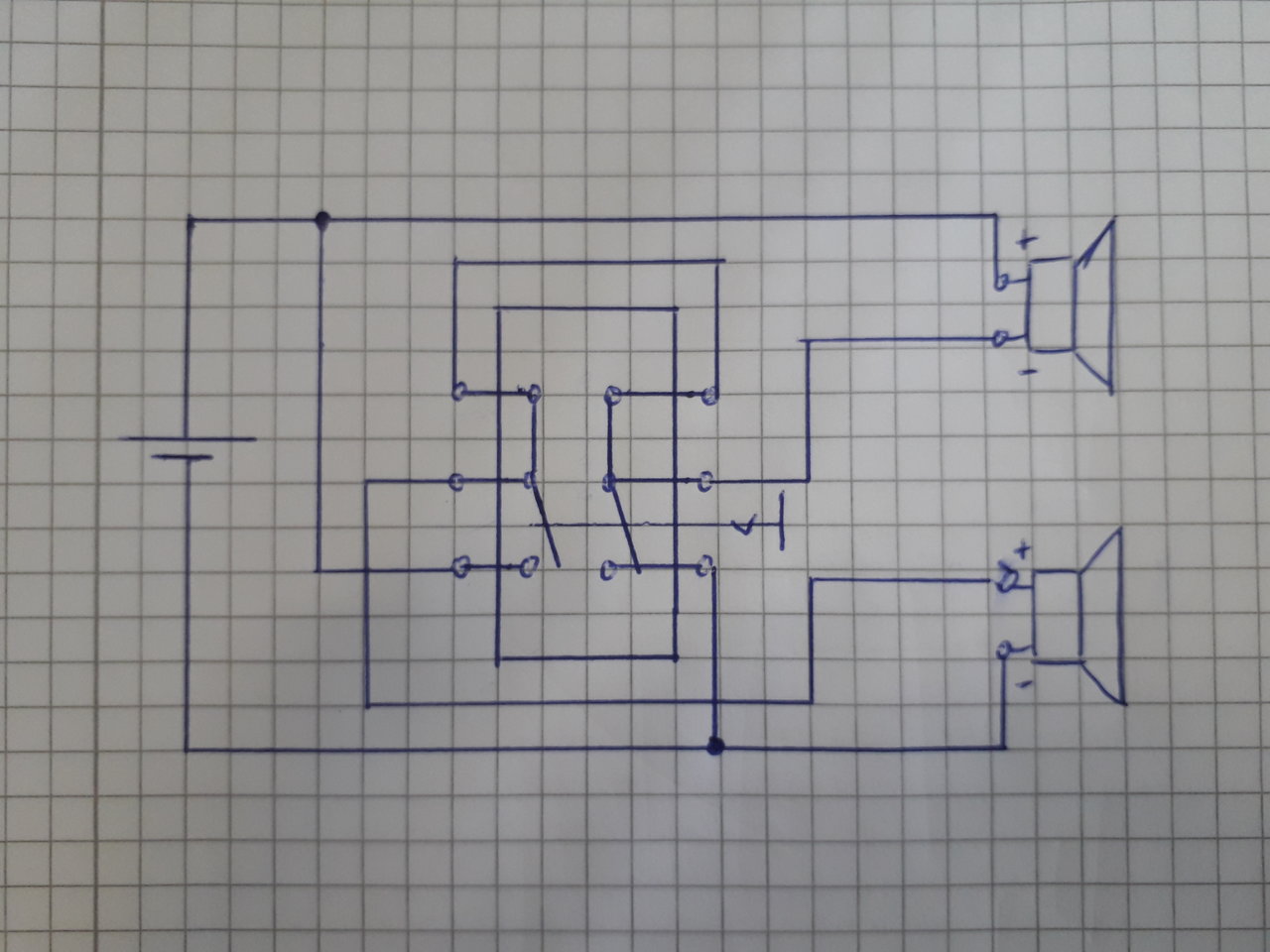

Hier mein Schema:
Talisker
No religion! Except for Bad Religion!
Mal das doch mal auf! Ich kann es mir gerade nicht vorstellen...
G
Gast78085
Gesperrter User
gesperrt
- Beiträge
- 6.712
- Bassix
- ß211.100
Versuch ich morgen früh. Bin nach *dem* Tag grad zu fertig und nur am Überlegen, ob ich ins Bett oder gleich in die Hängematte im Garten geh...
Zumindest hatte die Peavey 1516E, die ich Anfang des Jahres verkauft hab, auch mehrere Verkabelunsoptionen. Und die müssen ja die letzten 40 Jahre auch irgendwie funktioniert haben.
Aber *noch* weiß ich nicht, wie...
Zumindest hatte die Peavey 1516E, die ich Anfang des Jahres verkauft hab, auch mehrere Verkabelunsoptionen. Und die müssen ja die letzten 40 Jahre auch irgendwie funktioniert haben.
Aber *noch* weiß ich nicht, wie...
10 Ampere sollte der Schalter schon abkönnen, mehr schadet nie. 2x Um bzw. 2-polig on-on heißt die Bauweise. Erhältlich bei Conrad, Reichelt, Völkner etc. Einfach nack Kippschalter suchen und nach Belastbarkeit bzw. Nennstrom filtern.
claudio
Geizhals und Resteverwerter, investiert in Tomaten
und wichtig: nicht mit Signal drauf umschalten. Wenn dieser prellt, dann kanns in der Endstufe knallen und/oder die Schaltkontakte können abbrennen. Also entweder Master=0, Endstufe auf Standby, oder die Box nicht eingesteckt.
Gruss
claudio
Gruss
claudio
T
Thumbster
New Member
MS 168 - Kippschalter 10A-125VAC, 2x Ein-Ein
Sub-Miniatur-Kippschalter mit Plastikkappe. [...]
€4,20

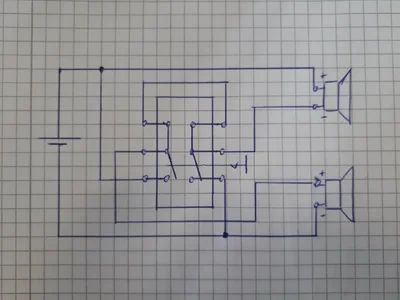

Das wäre auf jeden Fall schon mal ein Schalter der gehen würde.. der kann jetzt 10 Ampere. Vielleicht finde ich ja noch einen der mehr kann.. das würde ich dann so wie auf der Skizze verschalten.
Wegen der Gefahr, dass beide Kontakt beim umschalten gleichzeitig schließen? Wäre aber ja eh Quatsch das im laufenden Betrieb zu machen. Trotzdem danke für den Hinweis, wichtige info!
claudio
Geizhals und Resteverwerter, investiert in Tomaten
Ciao @Thumbster
Gruss
claudio
nein, das dürfte ein Umschalter normalerweise nicht tun. Es geht um ein mechanisches Federn der Kontakte und dadurch ausgelöste (Licht-)Bogenbildung. Das Federn an sich kann bei kapazitiven und/oder induktiven Lasten zu riesigen Ladeströmen führen und die Bogenbildung an sich führt dazu, dass die Kontakte abbrennen oder verschmelzen können. Der Effekt ist je grösser, je grösser die Last ist. Deshalb: um sicher zu sein, ohne Last schalten.
Gruss
claudio
Oder ganz aus. Eine Halbleiterendstufe ist ja nicht zwingend kurzschlussfest ausgelegt - und wir wissen im Zweifelsfall nicht genau, wie der Schalter schaltet (also ob da nicht wider Erwarten trotzdem mal ein Kurzschluss entsteht - ich habe durch mangelnde Vorsicht schon zwei Endstufen gehimmelt)
Talisker
No religion! Except for Bad Religion!
Kaum zu glauben, wenn man die Umstände nicht kennt. Endstufen für Bühnenverstärker sollten immer zumindest kurzfristig Kurzschlussfest sein, schon alleine, weil bei Klinkenbuchsen ein Kurzschluss systembedingt beim Stecken/Ziehen auftritt. Da würde ja die Garantieabteilung durchdrehen...
haebbe58
Schwabassist

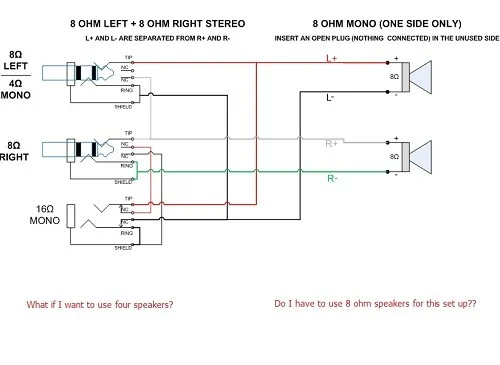

Doch, jedoch nur mit geschalteten Klinkenbuchsen (bei Speakons geht das nicht)
Beispiele:

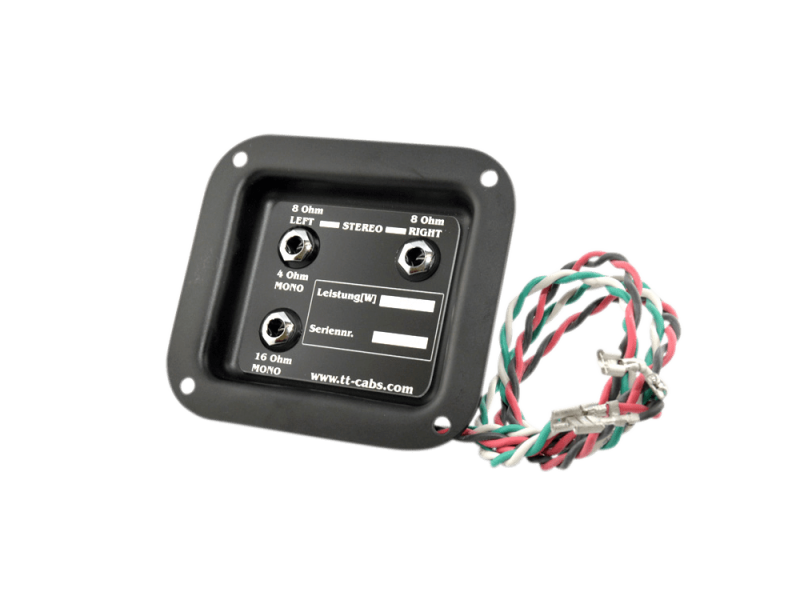

Anschlussterminal Mono/Stereo Universal
Universal Mono/Stereo Terminal Bei zwei 8 Ohm Lautsprechern sind folgenden Kombinationen möglich: 4 Ohm mono 8 Ohm links + 8 Ohm rechts stereo 8 Ohm nur links mono 8 Ohm nur rechts mono 16 Ohm mono Größe: ca. 110 x ...
Zuletzt bearbeitet:
Talisker
No religion! Except for Bad Religion!
?
Masse und Sleeve sind doch jeweils auf gleichem Potential? Dahingehend sollte nix passieren.
Trotzdem versteh ich das Schema nicht...
Zum Glück haben Bass-Signale (und Musiksignale im generellen) im Gegensatz zum Sinus einen sehr hohen Crestfaktor.
Beim Sinus sind es 3dB, beim Bass darf man Werte grösser 9dB annehmen wenn das Signal (noch) nicht hörbar verzerrt sein soll.
Ergo wenn man die 800 Watt Verstärkerleistung durch vier dividiert (weil 6dB Differenz) erhält man an 4 Ohm dann 7 Ampere effektiv.
Dafür müsste der "Punkbassist" allerdings ständig nur auf der E-Saite unterwegs sein und der Verstärker ständig an der berühmten "Kotzgrenze" spielen.
Beim Sinus sind es 3dB, beim Bass darf man Werte grösser 9dB annehmen wenn das Signal (noch) nicht hörbar verzerrt sein soll.
Ergo wenn man die 800 Watt Verstärkerleistung durch vier dividiert (weil 6dB Differenz) erhält man an 4 Ohm dann 7 Ampere effektiv.
Dafür müsste der "Punkbassist" allerdings ständig nur auf der E-Saite unterwegs sein und der Verstärker ständig an der berühmten "Kotzgrenze" spielen.
Ein kleines "warm up" vom Frettchen mit 2 Fragen:
Was passt derzeit gut in eine TL806 ??
Wenn ich einen Speaker habe, z.B. Celestion Pulse 12 (klick) und ein ca. 76 ltr-Gehäuse mit Bassreflex plane, dann könnte ich doch theoretisch einen kleinen Schub im Bassbereich erzeugen, da der Speaker nach meiner Auffassung recht mittig, rockig liegt. Oder liege ich da falsch ??

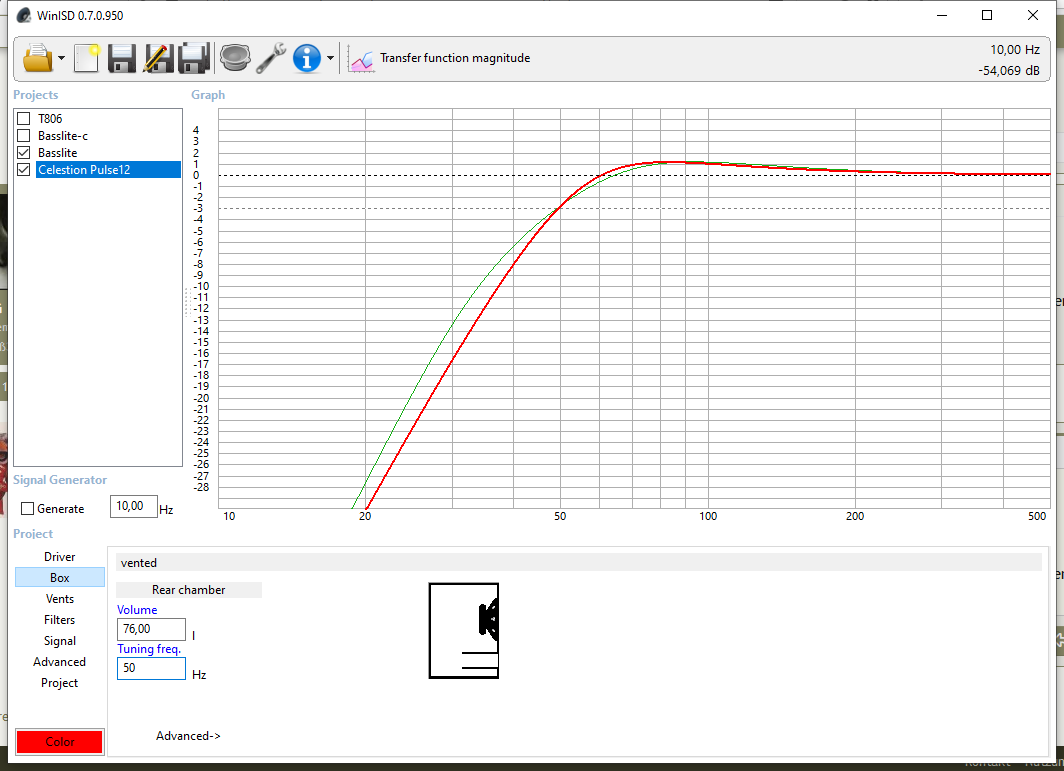

Dann könnte das ganze doch in etwa so in Rot aussehen, oder?
Na wahrscheinlich noch etwas tiefer, sonst überlagern sich die 100HZ wohl etwas .... zumindest theoretisch.
Was passt derzeit gut in eine TL806 ??
Wenn ich einen Speaker habe, z.B. Celestion Pulse 12 (klick) und ein ca. 76 ltr-Gehäuse mit Bassreflex plane, dann könnte ich doch theoretisch einen kleinen Schub im Bassbereich erzeugen, da der Speaker nach meiner Auffassung recht mittig, rockig liegt. Oder liege ich da falsch ??
Dann könnte das ganze doch in etwa so in Rot aussehen, oder?
Na wahrscheinlich noch etwas tiefer, sonst überlagern sich die 100HZ wohl etwas .... zumindest theoretisch.
