#17: Sandwich-Body mit "seltsamer" Passiv-Elektronik

Beim letzten Bild musste ich eine bisschen grübel, ich wusste zuerst gar nicht was mich so irritiert. Ist die Platte mit den Potis und Schalter eine Schablone womit man die Schaltung ohne Platzproblem außerhalb vom Bass zusammenbrutzelt?
Genau so ist es :-)

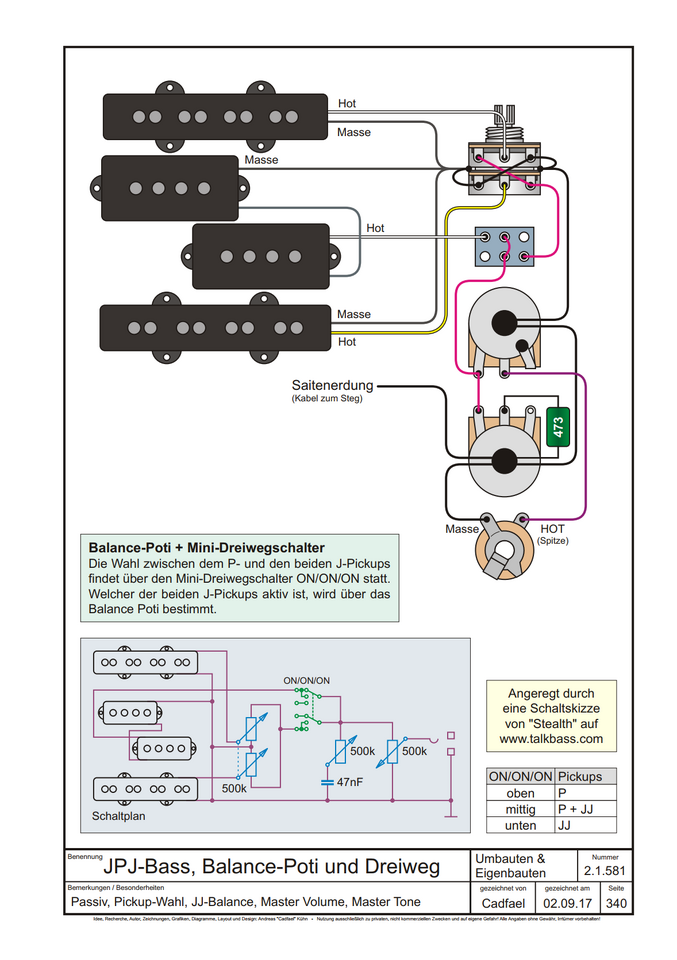

Wirkt die Schaltung mit "ein PU offen" "2. PU etwas zu" ähnlich?
Oh nein!!!!!!!!!!!! VVT ist für mich die unmittelbare Vorstufe zu Pest :w00t: Das würde ich nur unter Androhung massiver Gewalt spielen.

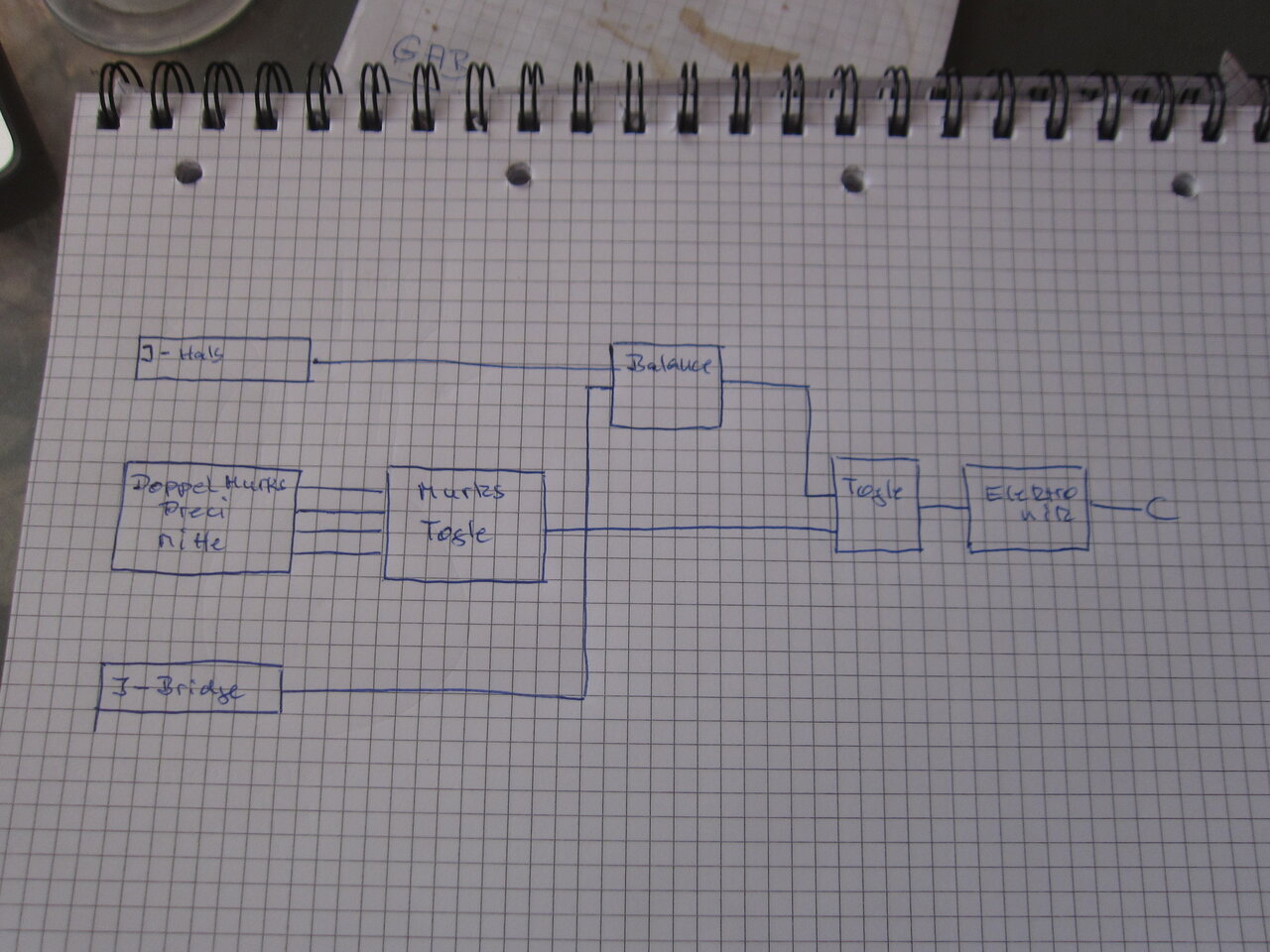

Die beiden Pseudo-J gehen auf ein Balance-Poti. Und von da auf den einen Mini Toggle. Mit dem hab ich die Wahl zwischen nur Pseudo-J oder nur Doppel-P oder alle 3 PUs zusammen. Von diesem Toggle geht es auch auf Tone und Volume.

Der Doppel-P geht auf den zweiten Toggle und bietet: Murks-P a la Leo oder reverse P oder beide P parallel. Aus dem zweiten Toggle geht das Signal dann in den ersten.

Alle PUs sind humbucking, deswegen auch Pseudo-J.
