Music Man Klang in selbstgebautem Shortscale-Gewand

[Kalmar]

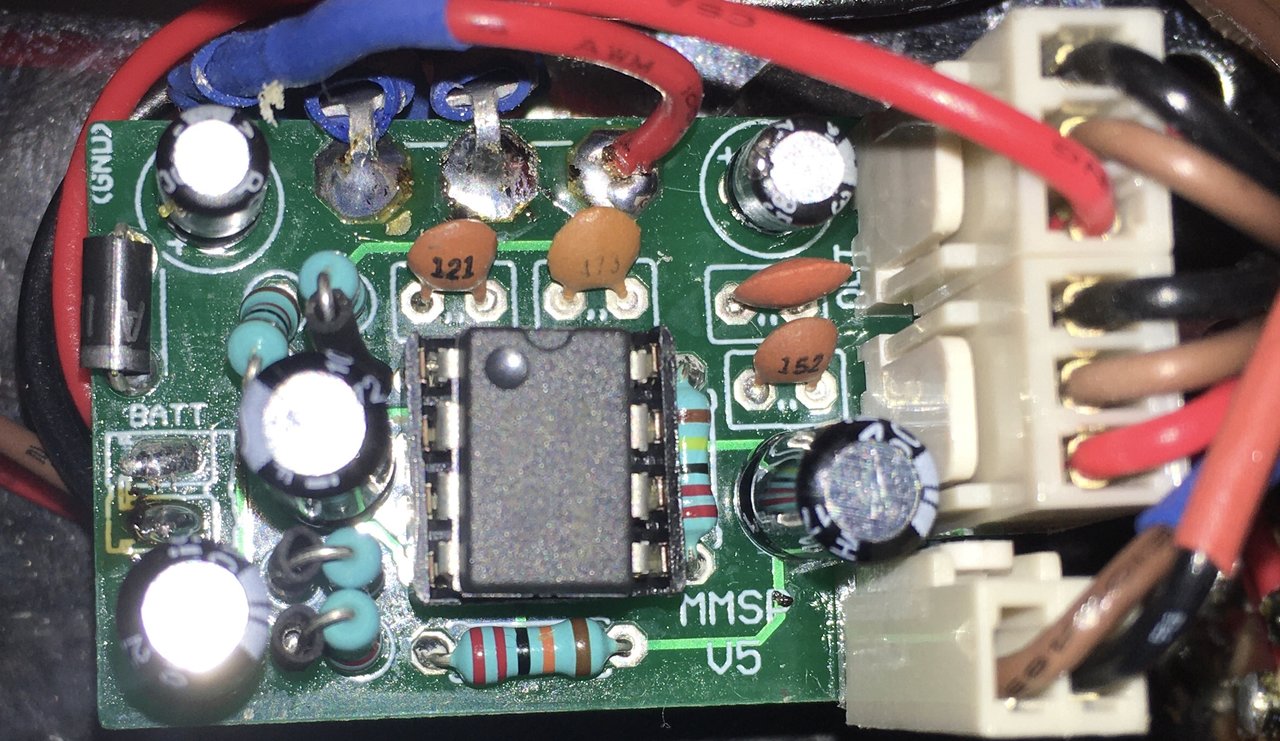

Oben rechts steht kein Wert drauf. Der Rest ist erkennbar.



[timbowjoketown]

So, kurzes Update aus der Holzabteilung.

Batteriefach ist gefräst und passt wirklich gut.



[timbowjoketown]

Hallo zusammen,

heute ist der Push Pull angekommen.

Der Gute hat jetzt 6 Anschlüsse, auf der Zeichnung @Bass_Zicke sind nur 4, wenn ich das richtig verstehe. Er ersetzt ja dann den einfachen Volume Poti und schaltet gleichzeitig die PUs zwischen parallel und seriell!?

Eine Zeichnung bei Rockinger sieht so aus:

Kann ich die hier gezeigten 6 Punkte auf meinen Pull Push übertragen?



[Bass_Zicke]

ahoi

... über diese zeichnung bin ich gestolpert , weil sie ( meineransichtnach ) nicht zu dem text darüber passt ...... aber nach dem ich jetzt zig mal geguggt hab , würde ich sagen , das sie so , auf das push pull übertragbar ist .

mußt mal überlegen , wie du das haben willst :

ich hab das so gemacht , das wenn der knopp nicht draussen ist , parallel ist und wenn der knopp rausguggt , seriell .

das wäre dann , wenn der freie kontakt zum poti zeigt ( bildchen 90 grad nach rechts drehen ) ...... willst du das andersrum haben , einfach bildchen wieder 180 grad drehen und der freie kontakt muß nach unten .



[timbowjoketown]

Genau so werde ich es machen, vielen Dank. Also wenn da am Ende wirklich ein anständiger Ton rauskommt, wäre ich schon irgendwie überrascht



[Kalmar]

Rein = parallel = „normal „
Würde ich auch so machen.



[Bass_Zicke]

so hatte ich mir das auch gedacht ....... witzig ist nur , das ich alle 3 mm styl bässe meißt seriell spiele , parallel sind das ja fast schon " abrissbirnen " *lach



[timbowjoketown]

Holzarbeiten am Korpus waren gestern soweit abgeschlossen. Mehrfach gewässert und geschliffen, am Ende mit 320er Körnung.

Erfahrungsgemäß habe ich mich nach einiger Zeit an der Holzmaserung satt gesehen und so habe ich mich für eine farbige Beize entschieden. Hier mal das getrocknete Ergebnis.

Jetzt wir noch mit Leinölfirnis und Wachs endbehandelt.



[Buchitsch]

Sieht stark aus! Hast Du Wasserbeize oder welche mit Lösemittel verwendet?



[timbowjoketown]

Guten Morgen, das ist Wasserbeize von Clou. Farbe ist dunkelgrün. Ich habe auch hellgrün probiert, war auch nicht schlecht, aber so finde ich es edler.



[Lohmannski]

Das Grün is ganz schün! Haste dat Gerät denn nu bald zusammengeschraubt?



[timbowjoketown]

Die Elektrik muss noch fertig verlötet werden, das Elektrofach muss noch mit Kupferfolie ausgekleidet werden und der Hals braucht auch noch Zuwendung. Wird also leider noch ein wenig dauern.



[Lohmannski]

Das hört sich nach "Heute Abend" an! Gutes Gelingen weiterhin.



[timbowjoketown]

So, alles zusammen und mal angeschlossen… erstmal außer Brummen nicht viel. Ganz entfernt kann man den Bass erahnen. Bei voller Lautstärke am Bass und am Verstärker kann man den Bass dann ganz dezent hören. Der Push Pull hat auch Auswirkungen. Morgen werde ich in Ruhe mal eine neue Batterie testen und die Verkabelungen überprüfen.

Dann kommen noch schöne Potiknöpfe!

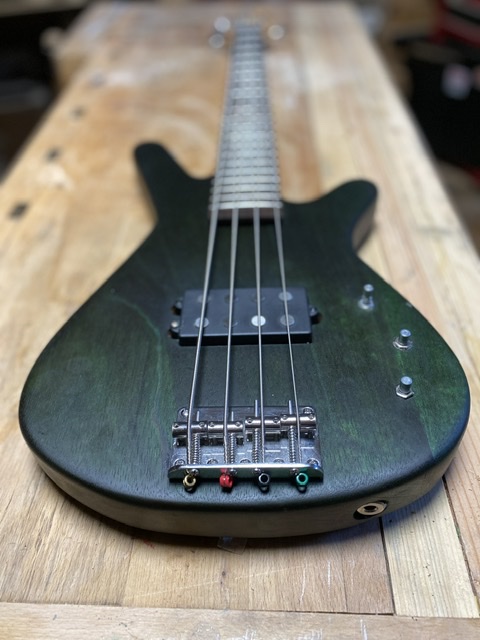

Hier mal der aktuelle Stand:



[Bass_Zicke]

ja holla ! .... schauts schon ganz gut aus !

bei " brummen " fehlt meißt was , irgendeine masse vergessen ? ...... saitenerde auch eingebaut ???



[timbowjoketown]

Das checke ich morgen gleich nochmal. Würde das auch die fehlende Lautstärke erklären?



[Kalmar]

Sieht super aus! Racing Green
Ungeschirmt brummt es.



[Bass_Zicke]

... da fehlt dann auch lautsstärke , je nach dem , wo eine verbindung fehlt .

bei fehlersuche nehm ich immer einen schaltplan und male die verbindungen mit bundstift nach .... dann sieht man zum schluß , ob was fehlt und wo .



[timbowjoketown]

So, alle Massen überprüft, Brummen ist weg und man hört auch was. Aber… Der EQ funktioniert noch nicht. Mit oder ohne Batterie, derselbe Effekt.

Jetzt nochmal zur richtigen Polung. Ich hab mich scheinbar nach der alten Skizze gerichtet und somit die Batterie falsch gepolt. Kann hierdurch ein Schaden entstanden sein?

Das ist die aktuelle Version, oder!?

Warum sind die beiden Varianten noch auf der Internetseite verfügbar?



[Aper]

Hab damals mit dem alten Kabelplan auch meine Probleme gehabt. Total an mir selbst gezweifelt und dann + und - gedreht und es funktionierte wunderbar!
Der Verdrahtungsplan ist auf jeden Fall aktueller als der damals aus 2019
Edith sagt: Bei mir gab's keine Schäden, probier Mal aus die Batterie richtig herum anzuschließen
