Vorstellung: VONG-Filterung

[bandchef]

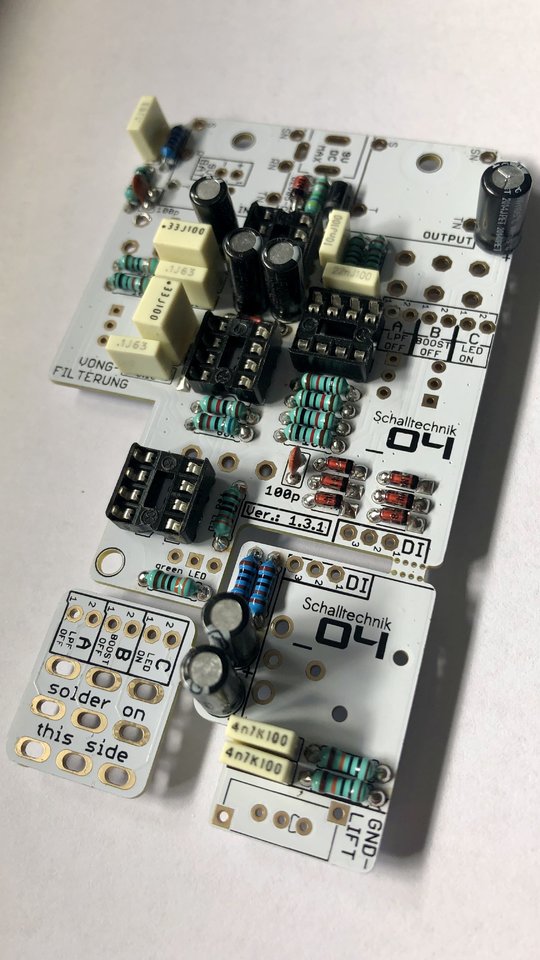

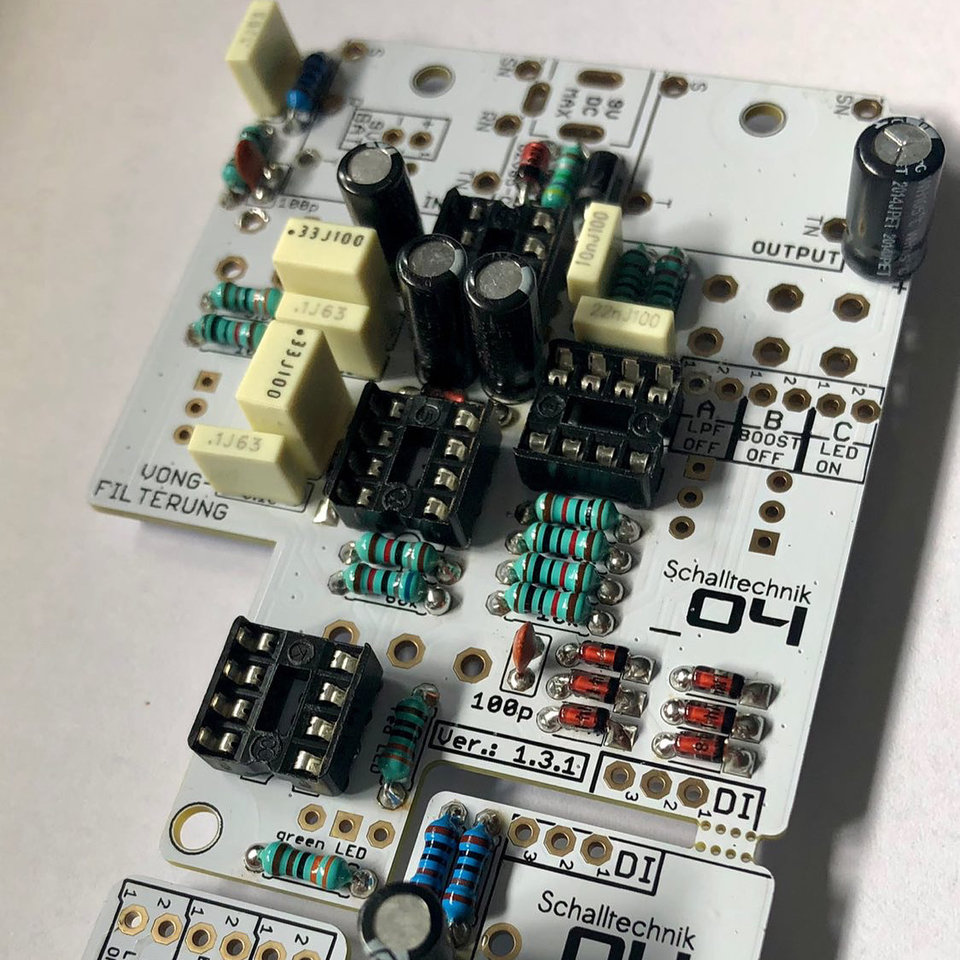

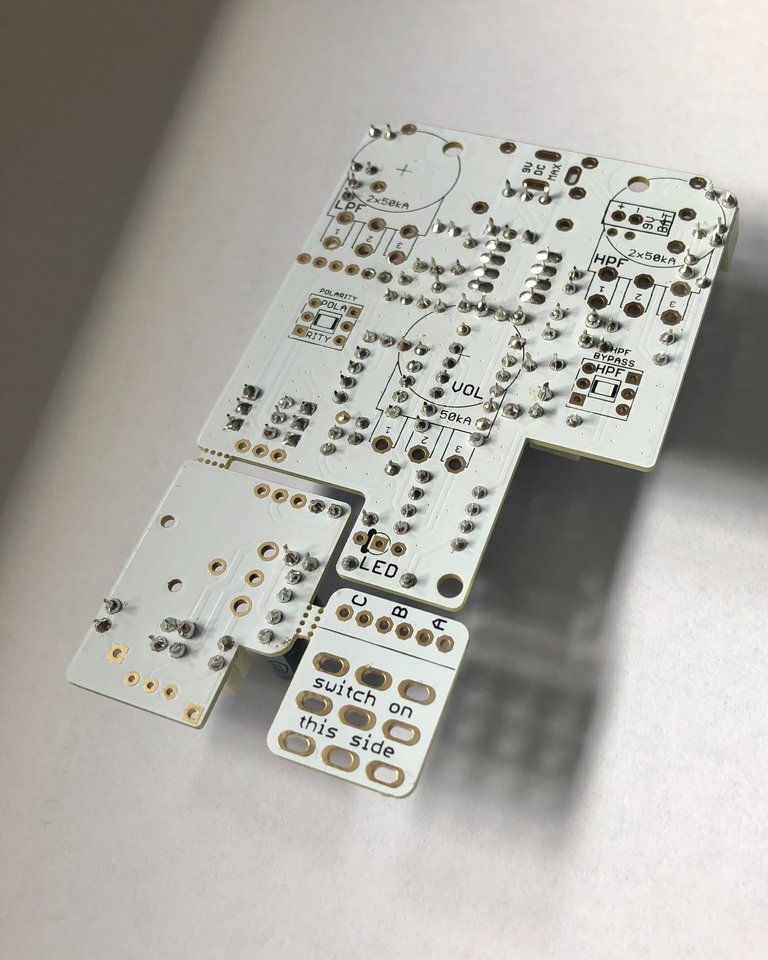

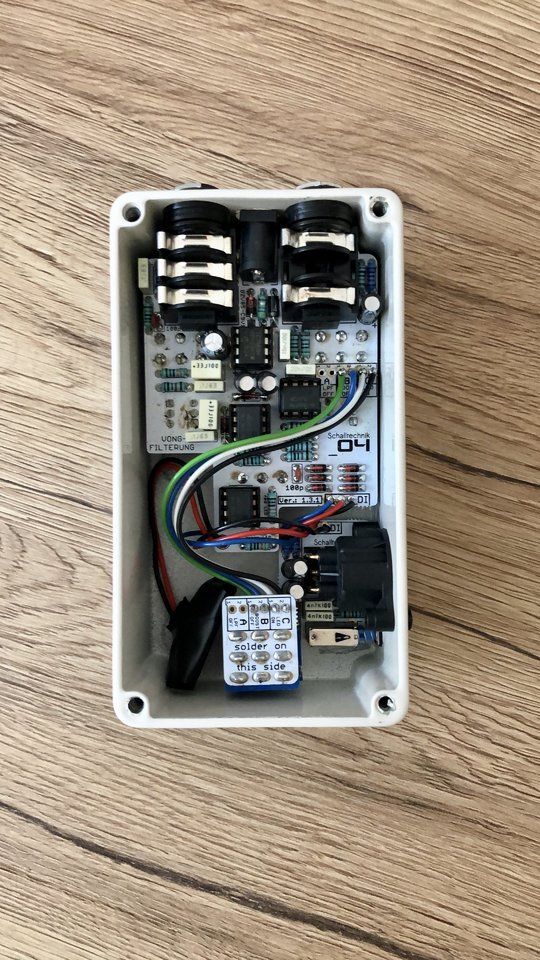

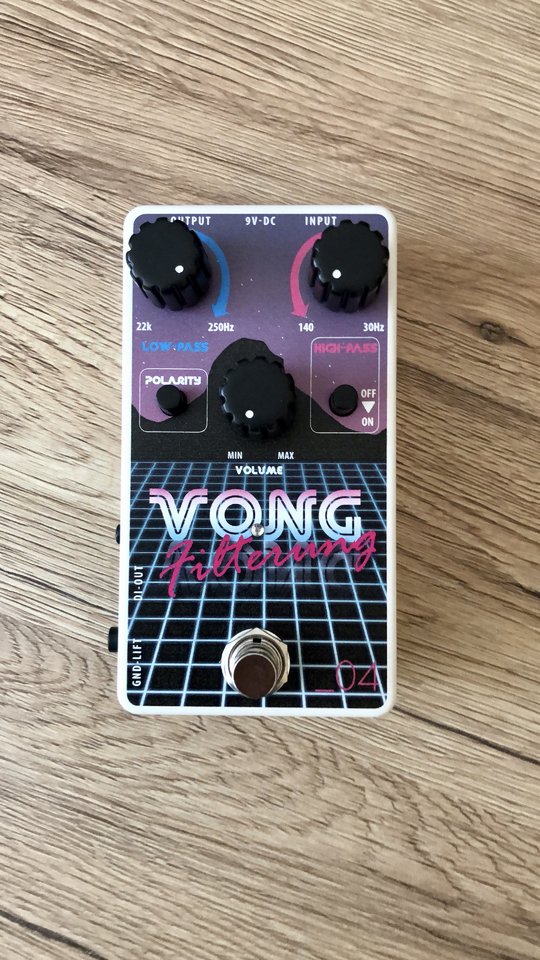

Hallo Kollege, ich reihe mich dann mal auch als stolzer Besitzer eines frisch gelöteten VONG ein. Unten seht ihr ein paar Bilder. Gestern dann auch gleich die ersten Tests gemacht und die Änderung des Sounds zum Besseren sogar "nur" über einen Markbass CMD121P ist echt sehr stark. Das ist so ein Teil, dass man erst vermisst, wenn es mal nicht da ist - und dieser Effekt war schon nach 5 min. spielen mit VONG eingetreten, als ich ihn dann testweise nochmal aus der Signalkette genommen habe!

Freue mich auch schon auf den ersten Live-Einsatz am kommenden Freitag.

Alles in allem: Sehr stark!!!



[schaechtele]

Eine Sache, die ich mich schon eine Weile frage: Wo habt ihr das Gehäuse-Decal her?
Ich habe meinen VONG letztens bei Musikding bestellt und (logischerweise) nur das vorgebohrte Gehäuse bekommen.



[Ray Mahogany]

Eine Sache, die ich mich schon eine Weile frage: Wo habt ihr das Gehäuse-Decal her?
Ich habe meinen VONG letztens bei Musikding bestellt und (logischerweise) nur das vorgebohrte Gehäuse bekommen.

Ich habe meinen direkt bei @lazarus_04 bestellt, da gabs auch das lackierte zur Auswahl.



[bandchef]

Ich habe meinen direkt bei @lazarus_04 bestellt, da gabs auch das lackierte zur Auswahl.

Genau. Und von ihm bekommt man dann auch die passenden Drehknöpfe gleich mit!



[lazarus_04]

*bekam - Bei mir direkt sind keine Gehäuse mehr verfügbar.



[schaechtele]

*bekam - Bei mir direkt sind keine Gehäuse mehr verfügbar.

Danke für die Rückmeldung! Alles gut, bin ja versorgt. Mich hat es nur interessiert und die Funktion sollte ja die gleiche sein



[tiefesB]

Hat sich das Layout/die Platine eigentlich über die Jahre geändert ? Habe meinen nie ans Laufen bekommen, da hat auch irgendwas gequalmt. Obwohl ich vorher einen Pumpernickel prima zusammen gekriegt habe. Erwäge einen neuen Bausatz zu bestellen, das sGehäuse möchte ich natürlich weiter verwenden. Und vermissen tue ich den Vong, insbesondere mein Subway DI ohne plus verlangt danach



[bandchef]

*bekam - Bei mir direkt sind keine Gehäuse mehr verfügbar.

Richtig. Während meiner Bestellung hast du ja schon gemeint, dass nur noch wenige Gehäuse verfügbar wären.



[Separate Reality]

Der Kontakt an der XLR Buchse ist beabsichtigt und wichtig! Er sorgt dafür, dass das Gehäuse auf Masse liegt und verbessert so die Schirmwirkung des Gehäuses enorm. Wenn das Gehäuse des HPF Potis (oder eines anderen Potis) nicht komplett floated (signalfrei) ist, dann ist der Fehler dort zu suchen. In der Regel hat dann ein Pin eines anderen Bauteils auf der Platine unbeabsichtigt Kontakt zum Potigehäuse (deshalb sollen diese auch sauber abgeklebt werden)

Es wurde also nur das Symptom bekämpft, der Fehler ist immernoch vorhanden.

Ich hab mich nochmals auf Fehlersuche begeben und mittlerweile hat sich bei mir ein gewisser Frust aufgebaut... Ich checks einfach nicht.

Alles nochmal zerlegt, und siehe da, ich hatte beim HPF-Poti tatsächlich schlampig gearbeitet. Ein Füßchen der Input-Buchse hatte mit einer spitzen Lötstelle durch das Klebeband am Poti Kontakt. Entfernt, durchgemessen, alles passt. Wieder alles eingebaut, nach jedem Schritt zufriedenstellend durchgemessen, aber sobald ich die XLR-Buchse einbaue hab ich den Kurzen erneut. Nehme ich die raus ist alles gut, bzw. reicht die Schraube der Buchse mit dem Kontakt.

Wie kann das sein? Wenn ich wo so einen markanten Kurzen an der Hauptplatine habe dürfte doch das ganze Pedal nicht funktionieren? Warum geht ALLES wenn die besch... Schraube an der XLR draußen ist und NICHTS sobald ich die eindrehe?



[Separate Reality]

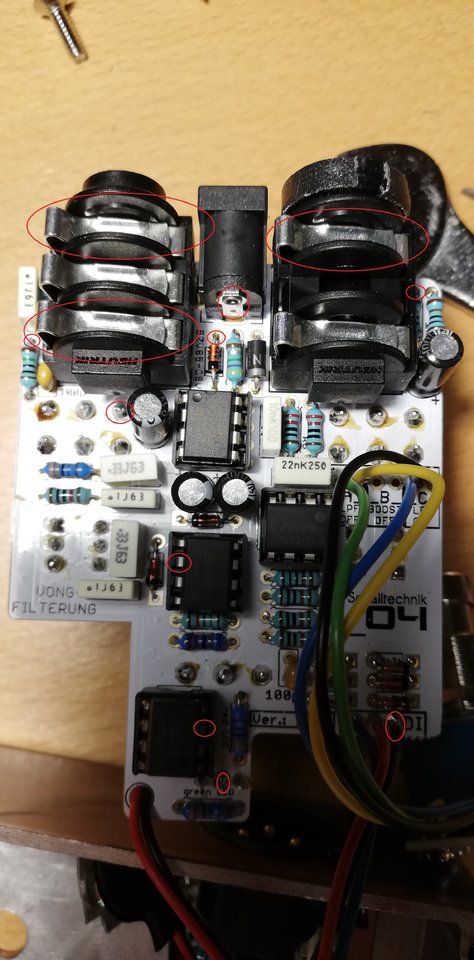

Ich hab jetzt alle möglichen Kombinationen probiert, und der Kurzschluss ist NUR dann da, wenn die eine Schraube der XLR-Buchse drinnen ist bzw. der Kontakt dort leitend mit dem Gehäuse verbunden ist. Auch bei ausgebauter Hauptplatine, einen Kurzen durch Einbau/Festziehen der Schrauben kann ich also ausschließen. Hier im Bild sind mal alle Stellen die ich jetzt finden konnte, jeder rote Kreis hat Durchgang zum Gehäuse - bei eingebauter XLR-Buchse. Ich habe auch penibelst auf eventuelle unbeabsichtigte Kontakte zwischen den Bauteilen geachtet...

Hat jemand Ideen?



[schaechtele]

*bekam - Bei mir direkt sind keine Gehäuse mehr verfügbar.

Noch eine Frage an dich @lazarus_04:

Gibt es die Decal-Vorlage möglicherweise bei dir als PDF zum selber drucken? Also die, die du auf deinen Gehäusen angebracht hast?



[lazarus_04]

Noch eine Frage an dich @lazarus_04:

Gibt es die Decal-Vorlage möglicherweise bei dir als PDF zum selber drucken? Also die, die du auf deinen Gehäusen angebracht hast?

Nein, das leider nicht. Mit Decals bekommt man das auch nicht hin.

Ich hab jetzt alle möglichen Kombinationen probiert, und der Kurzschluss ist NUR dann da, wenn die eine Schraube der XLR-Buchse drinnen ist bzw. der Kontakt dort leitend mit dem Gehäuse verbunden ist. Auch bei ausgebauter Hauptplatine, einen Kurzen durch Einbau/Festziehen der Schrauben kann ich also ausschließen. Hier im Bild sind mal alle Stellen die ich jetzt finden konnte, jeder rote Kreis hat Durchgang zum Gehäuse - bei eingebauter XLR-Buchse. Ich habe auch penibelst auf eventuelle unbeabsichtigte Kontakte zwischen den Bauteilen geachtet...

Hat jemand Ideen?

Ne, wichtiger ist: welche Signale haben eine Verbindung zum Potigehäuse im ausgebauten Zustand.



[Bass@SetAlight]

@Separate Reality
Bitte stell uns scharfe, gut belichtete Fotos zur Verfügung.
Beide Seiten der Platine sowie die Seitenansicht sollten erkennbar sein, die Verkabelung muss nachvollziehbar sein und Platine im Gehäuse sowie ausgebaut wäre noch super.



[Separate Reality]

Messung und Fotos reiche ich nach sobald ich dazu komme.

Gibts irgendwo einen Schaltplan für das Teil?



[Bass@SetAlight]

Hat jemand Ideen?

Ungewöhnlich finde ich, dass Pin 6 vom IC1 auf GND liegt. Das ist der invertierende Eingang des zweiten Opamps in IC1.

Bei einem Spg.-Folger, nicht-invertierenden Verstärker als auch bei einem Sallen-Key dürfte kein Pin der jeweiligen Opamps auf GND liegen.
Bei einem invertierenden Verstärker dürften maximal Pin 3 und/oder Pin 5 auf GND liegen (Wenn @lazarus_04 eine symmetrische Spg. Versorgung vorgesehen hat, wovon ich ausgehe wenn ich mir die Bauteile um den 7660 anschaue. Weiterhin spricht für eine symmetrische Spg. Versorgung, dass du an Pin4 von IC1, IC2 und IC3 kein GND gemessen hast. Beim Vong müsste man auf Pin4 der TL072 -9V und auf Pin8 +9V messen. Verwendet man den 7660 zum Spg. verdoppeln, müsste Pin4 der TL072 auf GND legen, was du ja nicht gemessen hast.).

Edit: weitere Vermutungen zur Spg. Versorgung



[zeppo3000]

Korrekt, die Bausätze von Julian haben in der Regel eine symmetrische Spannungsversorgung (zumindest alle vier, die ich bisher gebastelt habe).



[Separate Reality]

Also, die Messung hat ergeben, dass bei ausgebauter Hauptplatine kein Kurzschluss am Gehäuse vom HPF-Poti anliegt. Der Kurzschluss zwischen Gehäuse und den oben eingezeichneten Stellen liegt nach wie vor an.

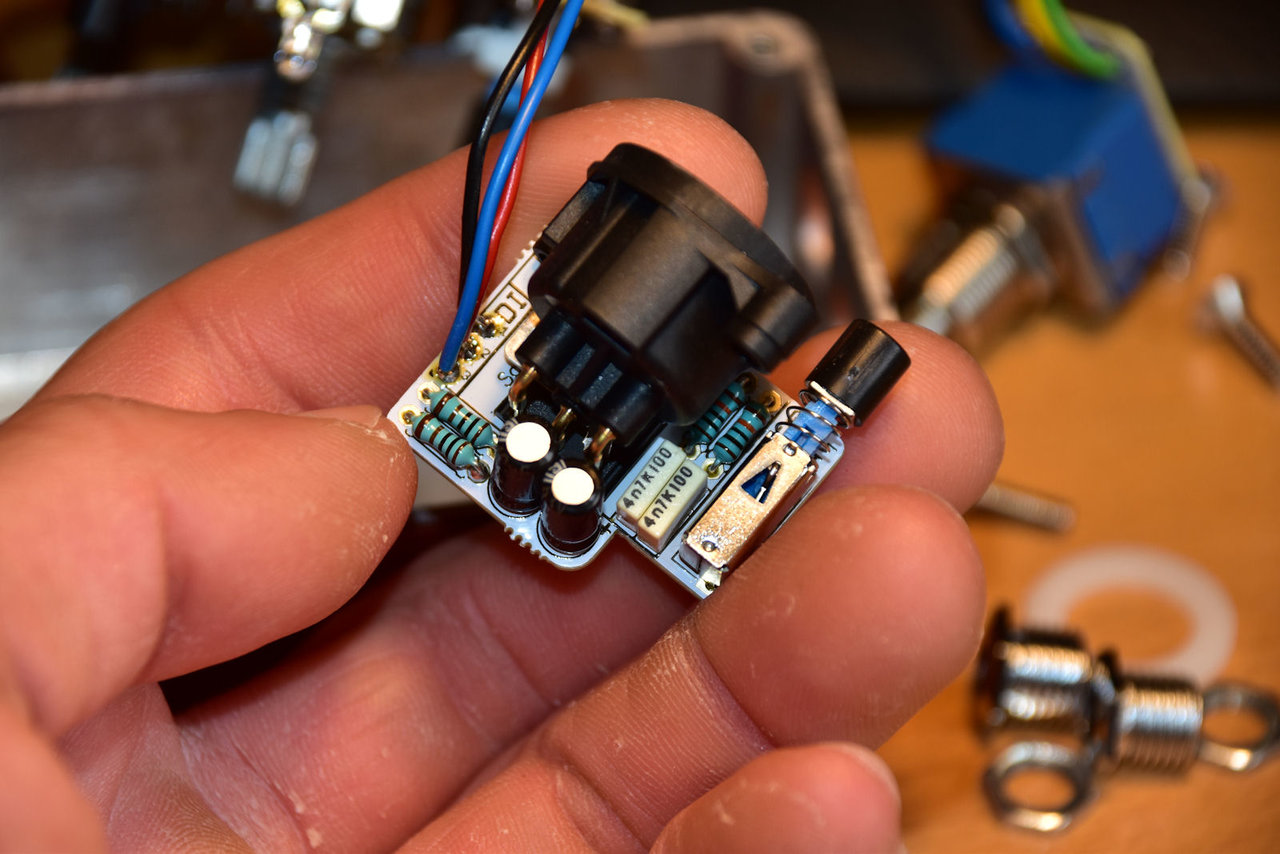

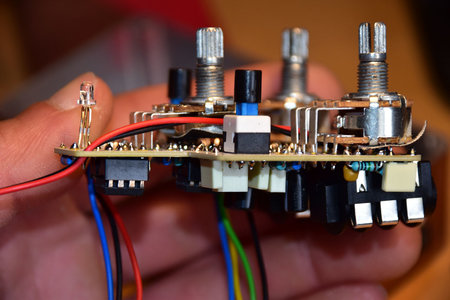

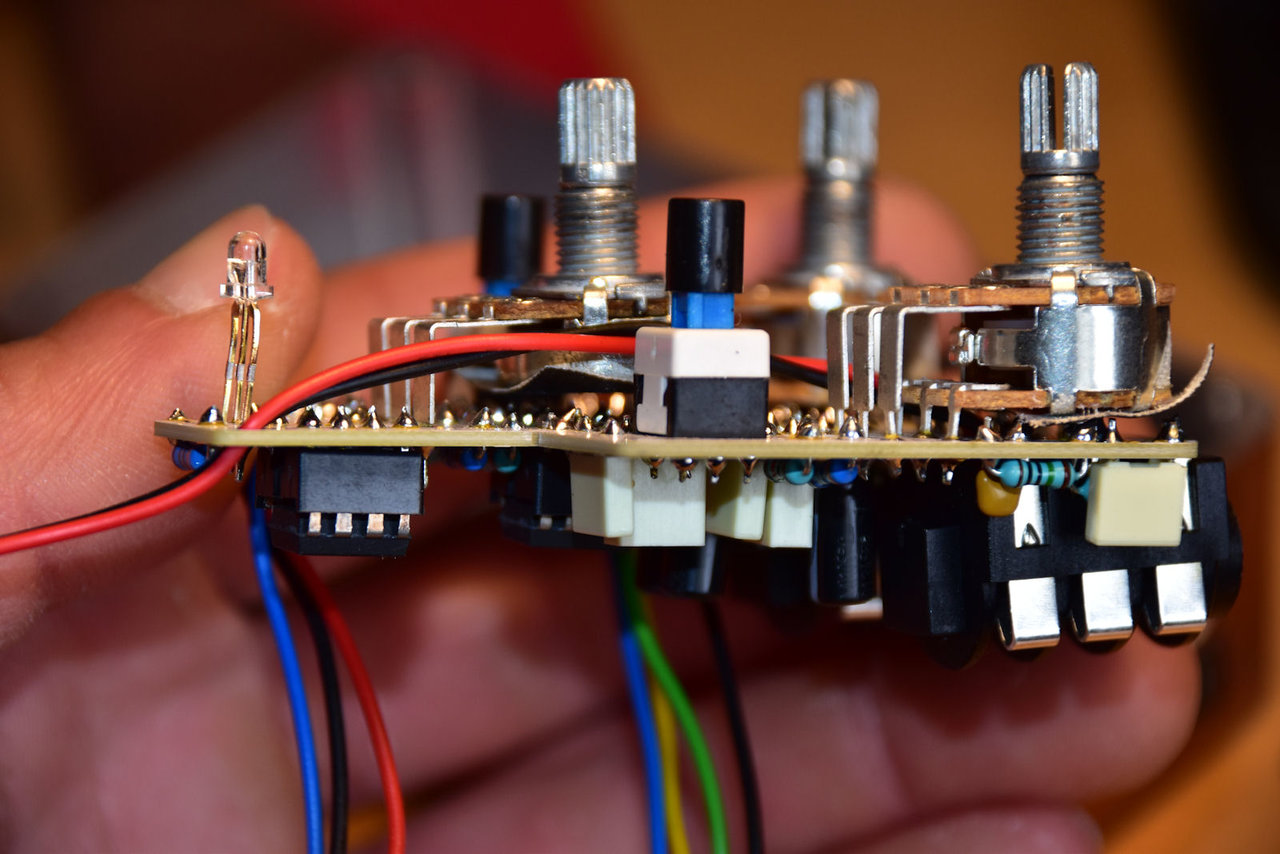

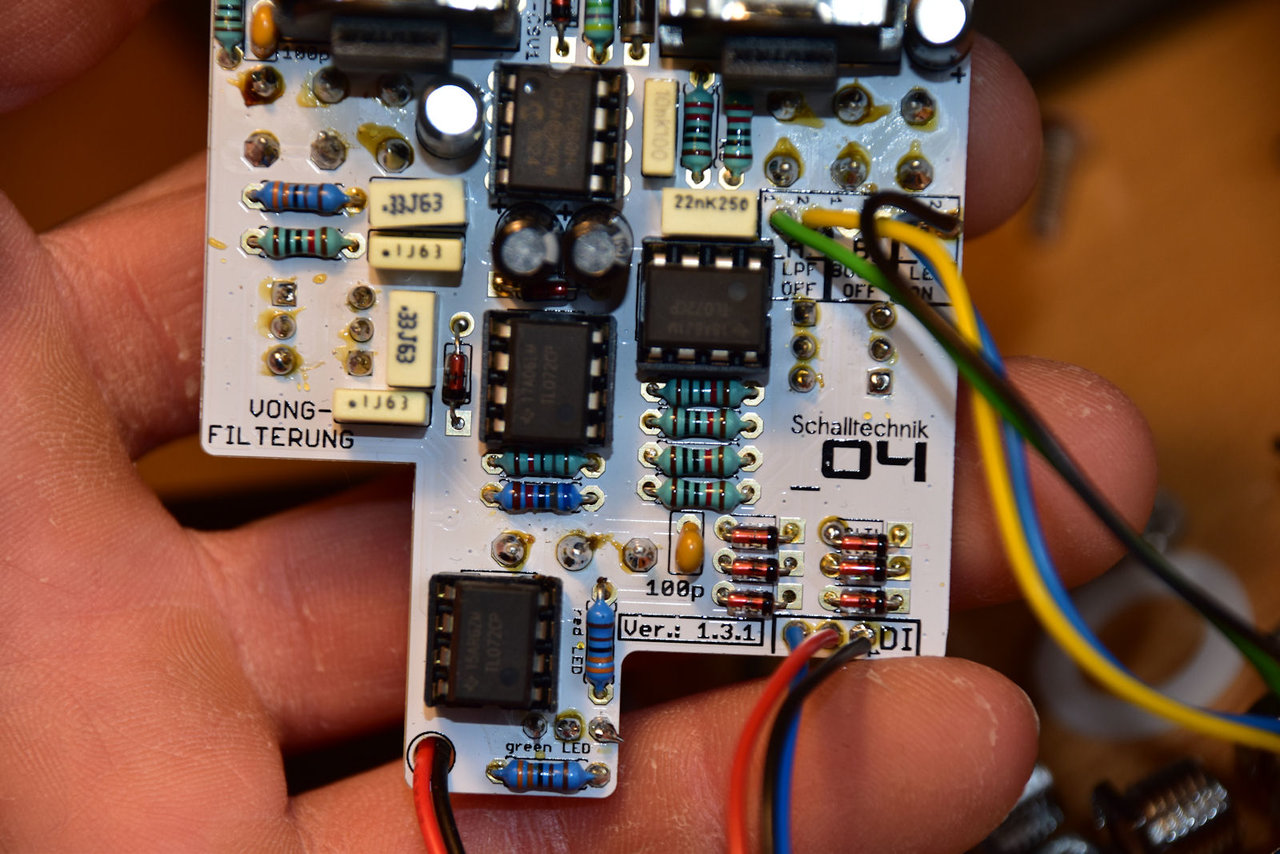

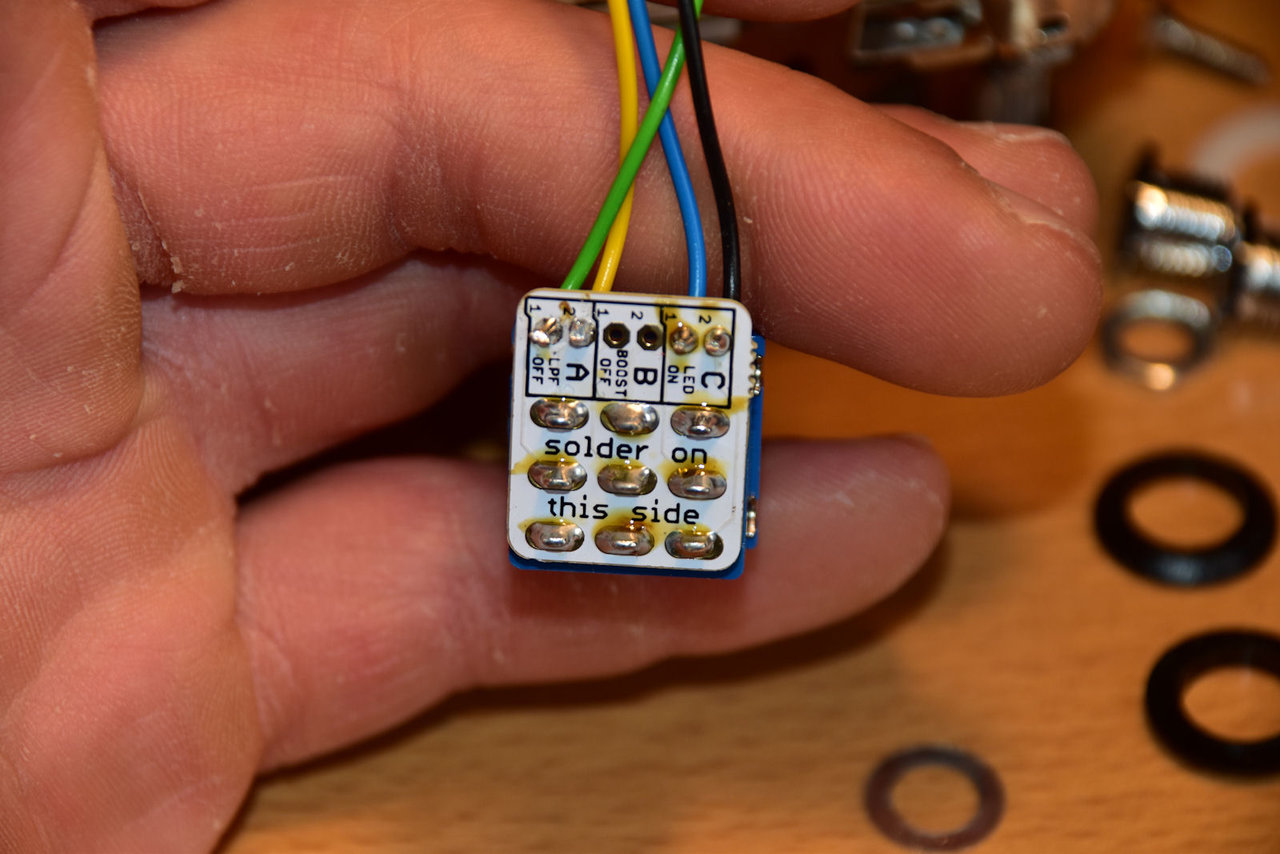

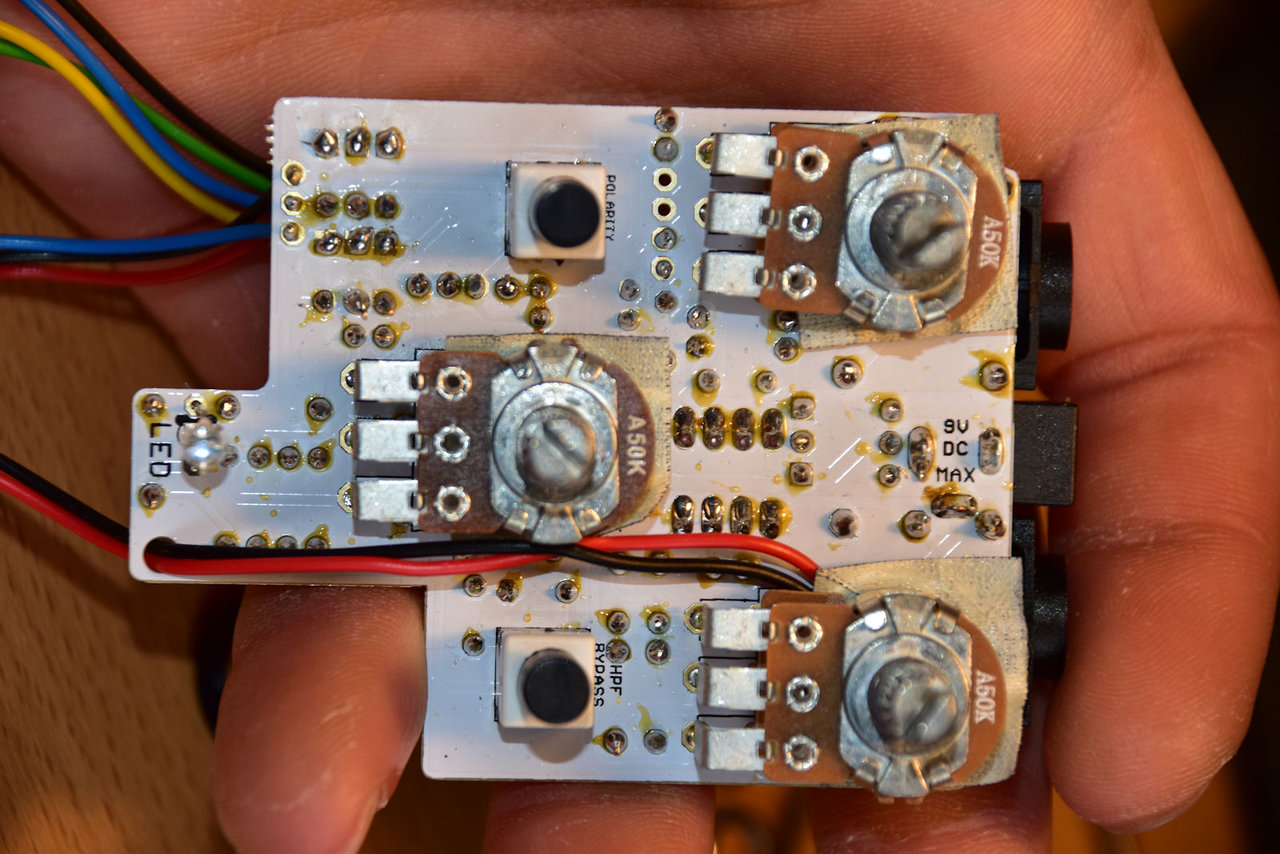

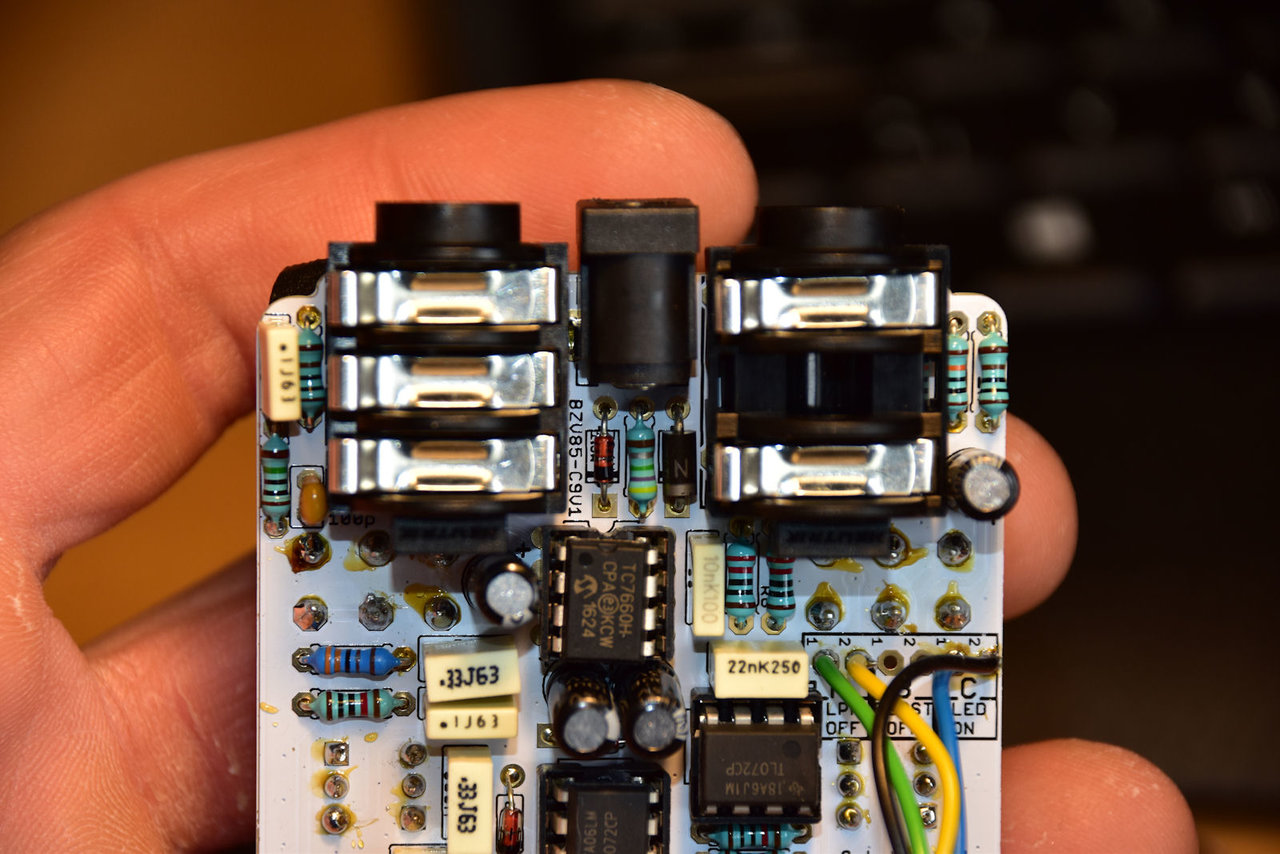

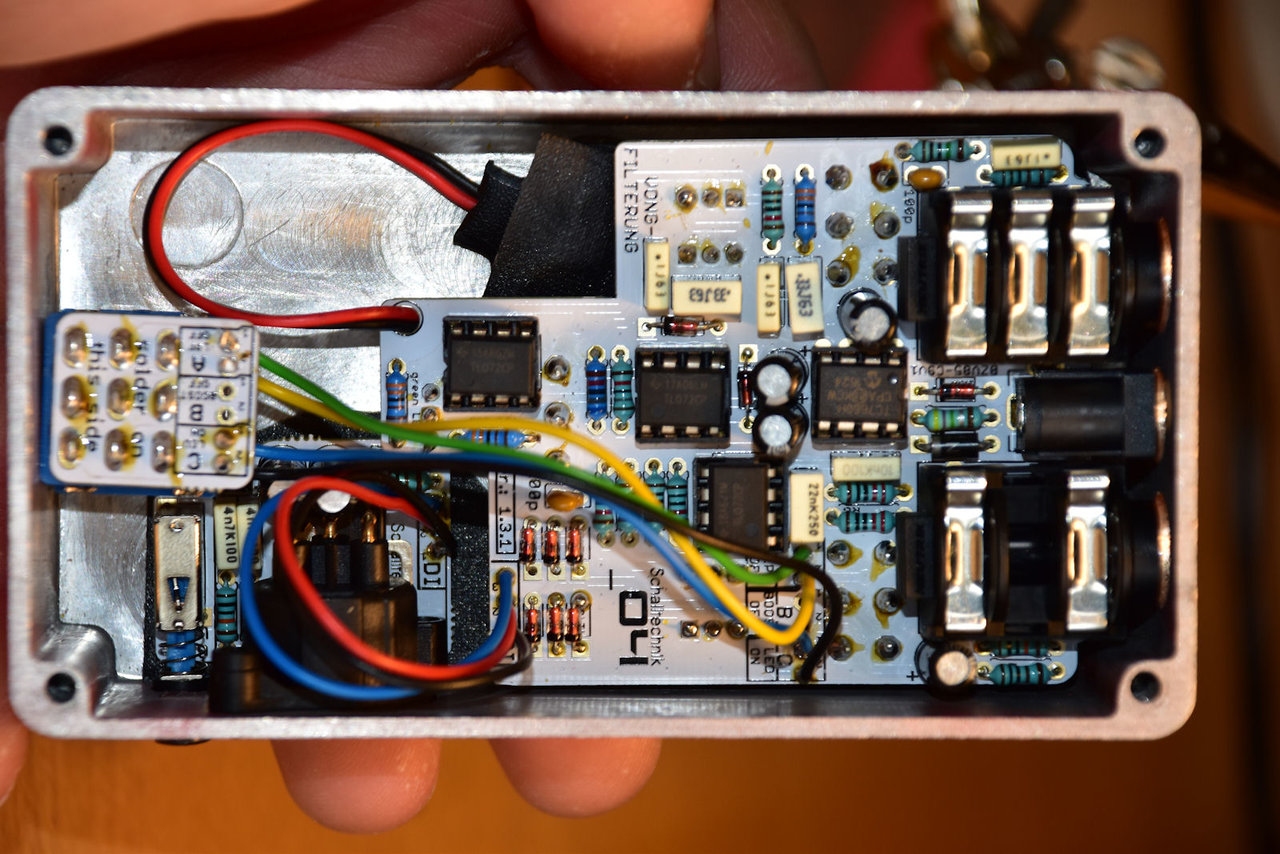

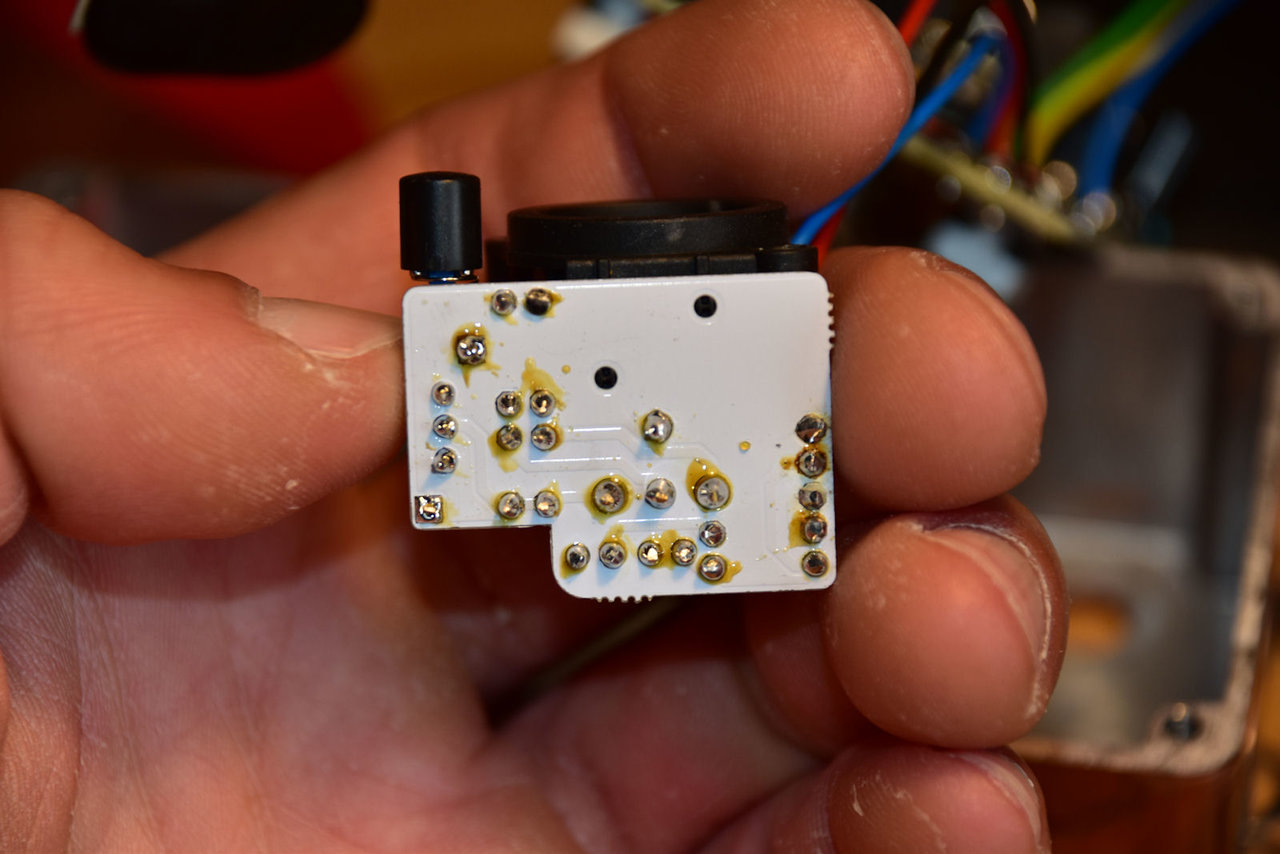

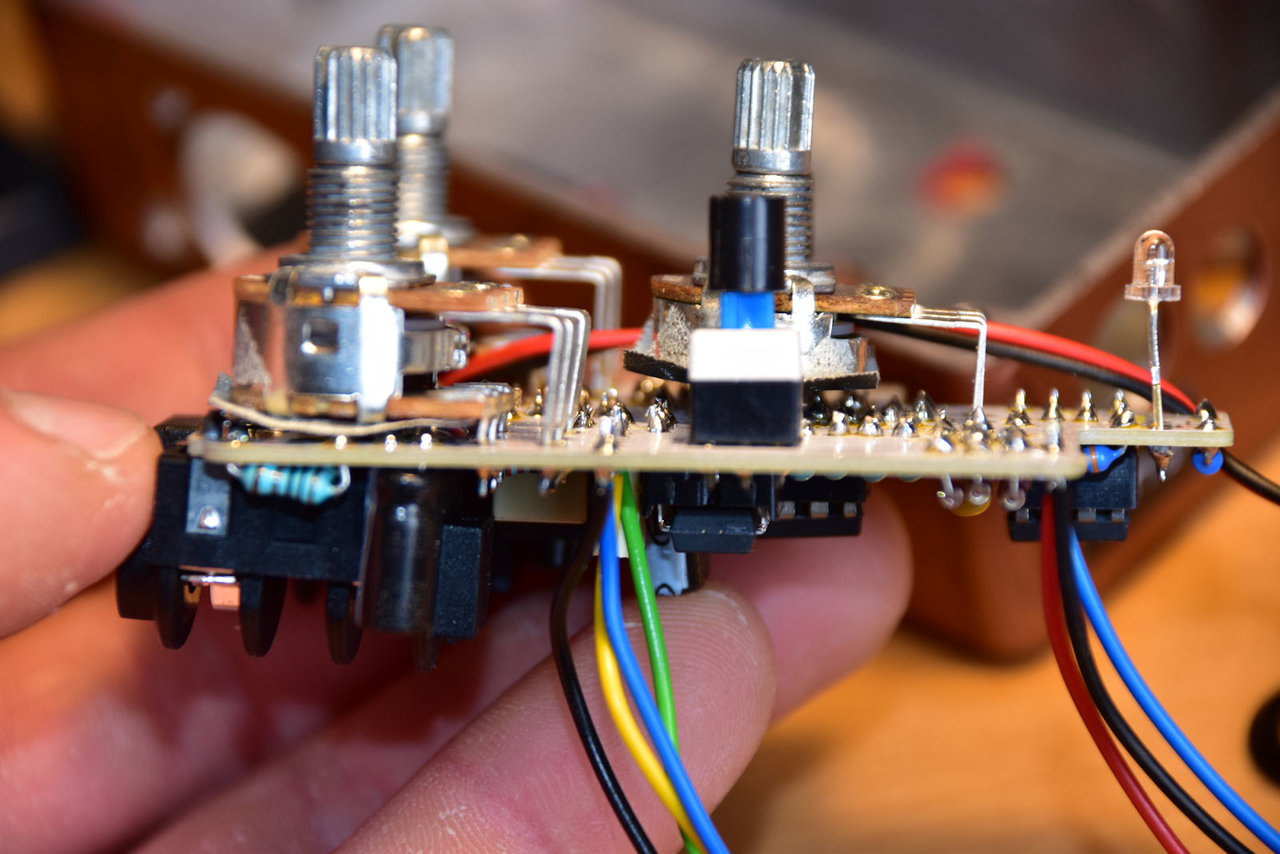

Hier noch die gewünschten Fotos, ich hoffe sie helfen (anklicken zum vergrößern):



[zeppo3000]

Ist die Verkabelung der DI-Platine (schwarz-rot-blau) korrekt? Ist auf dem Foto nicht gut zu erkennen.



[Separate Reality]

Jep, die passt



[Bass@SetAlight]

Ungewöhnlich finde ich, dass Pin 6 vom IC1 auf GND liegt. Das ist der invertierende Eingang des zweiten Opamps in IC1.

Hast du das überprüft? Das dürfte nämlich nicht sein.
