Vorstellung: Pumpernickel - Kompressor

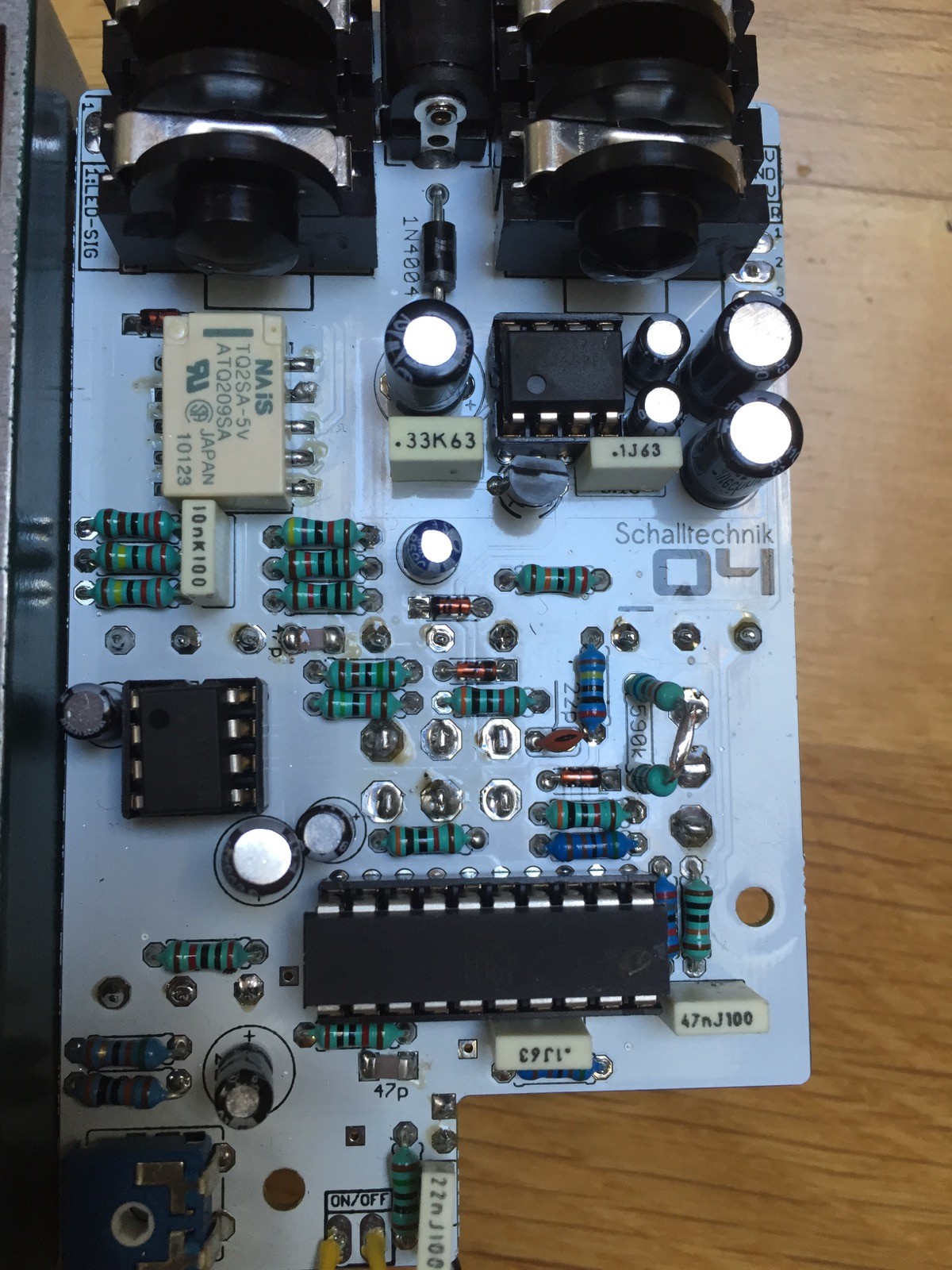

Ja, ich hab alles abgeklebt. der Fehler tritt auch auf, wenn die Platine draussen ist. Als Stromquelle nutze ich ein stabilisiertes Teil von Axis.


Anhänge

  • IMG_6044 (1).jpg
    IMG_6044 (1).jpg
    415,8 KB · Aufrufe: 201
Ja, ich hab alles abgeklebt. der Fehler tritt auch auf, wenn die Platine draussen ist. Als Stromquelle nutze ich ein stabilisiertes Teil von Axis.
Tritt der Fehler auch auf, wenn du die "Led-Indicator"-Platine abgezogen hast? Welche ICs stecken wo drinnen? Hast du evtl. ein Multimeter, um die Spannung zu messen? Dazu einfach mal am IC ganz links die Spannung zw. Bein 4 und Bein 8 messen. (das ist das Linke unterste und das Rechte oberste)

Ja, der Fehler tritt immer auf. Jedoch jetzt nicht mehr mit Blendregerer. Ich glaube, mir ist wirklich ein Fehler mit den ICs passiert. Danke für den Hinweis, das schaue ich mit heute Abend genau an.

Bin unterdessen auch dran.

Was meint ihr? Soll ich bei den Buchsen MD bitten, ob sie die schmaleren Neutrik organisieren können, oder geht es auch so?
Wenn MD die Neutrik Buchsen führt (oder einführt) würde ich das ändern. Das erspart in Zukunft viele Rückfragen. Bin selbst auch auf die Variante schleifen, schneiden gekommen.

Erster Fazit zum Bau und dem Manual.
Wahnsinn! Der Aufbau ist im Vergleich zum That Jam sehr angenehm. Vor allem gefällt mir, dass das Verdrahten nahezu wegfällt. Zeitraubend und Fehleranfällig.

Das Manual ist super sauber aufgebaut. Kaum Fehler bzw. Unklarheiten. Und ja @lazarus_04 wenigsten ICH LESE DAS NOCH :D. Wollte aber auch in Deinem Sinne das Manual durchgehen und Dich auf Unklarheiten ansprechen... Die kommen das gebündelt wenn ich fertig bin. Sofern erwünscht.

Für mich war bis jetzt das kniffligste das einlöten der LED. Da ich die alle gerade haben wollte. Dabei war es auch nicht gerade Hilfreich, dass die LED durch die Bohrung im Gehäuse fallen. :(!

Wenn MD die Neutrik Buchsen führt (oder einführt) würde ich das ändern. Das erspart in Zukunft viele Rückfragen. Bin selbst auch auf die Variante schleifen, schneiden gekommen.
Hast recht! Ich wollte nur nicht schon wieder bei Musikding meckern, wenn es auch so geht. Daher auch die Frage. Jedes Bauteil, das nicht im MD-Sortiment ist, ist natürlich direkt umständlicher in der Anschaffung und macht somit auch den Bausatz teurer.

Erster Fazit zum Bau und dem Manual.
Wahnsinn! Der Aufbau ist im Vergleich zum That Jam sehr angenehm. Vor allem gefällt mir, dass das Verdrahten nahezu wegfällt. Zeitraubend und Fehleranfällig.
GENAU das war der Plan! Ich hasse Verkabelung. :D

Ich habe übrigend sehr günstig einen halb fertigen THAT-JAM Bausatz gekauft. Somit kann ich direkt Vergleichen. Der "Netzteil" ist cool! Aber der Rest B)... die Platine etc. nicht soo toll gemacht. Sehr Fehleranfällig eben.

Das Manual ist super sauber aufgebaut. Kaum Fehler bzw. Unklarheiten. Und ja @lazarus_04 wenigsten ICH LESE DAS NOCH :D. Wollte aber auch in Deinem Sinne das Manual durchgehen und Dich auf Unklarheiten ansprechen... Die kommen das gebündelt wenn ich fertig bin. Sofern erwünscht.
haha :D Ja gerne! Immer her mit den Unklarheiten.

Für mich war bis jetzt das kniffligste das einlöten der LED. Da ich die alle gerade haben wollte. Dabei war es auch nicht gerade Hilfreich, dass die LED durch die Bohrung im Gehäuse fallen. :(!
Das habe ich auch gemerkt... die 3mm LEDs sind an der dicksten Stelle 3mm. Da ich immer per Hand gebohrt habe, sind die LEDs durch die Ungenauigkeiten nie durchgerutscht. Hier muss der Bohrplan etwas angepasst werden.

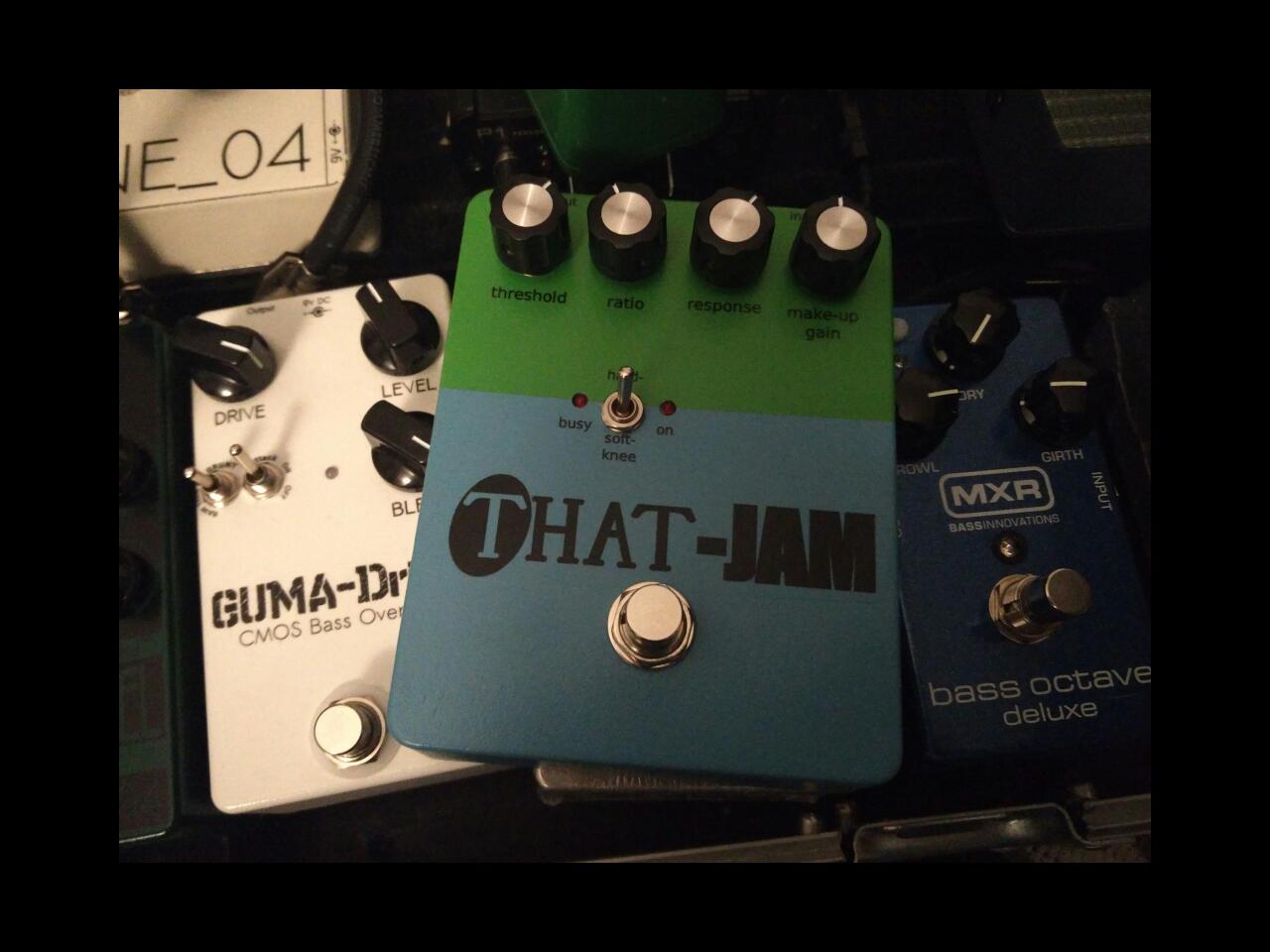

Soo mein "Vergleichs" THAT-Jam ist auch fertig. :-)


Das Teil klingt in meinen Ohr trotz gleichem VCA und OP komplett anders! In den Höhen eher bedeckt. Aber nicht so, das es stört; andere würden dazu "warm" sagen. Selbst bei Response auf max ist er immernoch langsamer als der Pumpernickel.

Alles in allem ein guter Kompressor, den man auch mal als Soundeffekt misbrauchen kann; kein (fast) neutraler Player, wie der Pumpernickel.

Durch die einzelne "busy"-LED ist der Informationsgehalt eher gering. Der Gain Schalter ist m.M.n. sehr schlecht gewählt. Die leiseste Stufe könnte leiser sein. Die Mittelstellung könnte genauso gut auch wegfallen, weil der Pegel-Unterschied zur max-Stellung eher vernachlässigbar ist.

Durch die einzelne "busy"-LED ist der Informationsgehalt eher gering. Der Gain Schalter ist m.M.n. sehr schlecht gewählt. Die leiseste Stufe könnte leiser sein. Die Mittelstellung könnte genauso gut auch wegfallen, weil der Pegel-Unterschied zur max-Stellung eher vernachlässigbar ist.

Könnte den That-Jam nicht besser beschreiben.
Höchstens, dass er doppelt so gross ist wie der Pumpernickel.

Umso mehr erfreue ich mich seit einer Stunde am Pumpernickel !!! Erst mal übern Kopfhörer zuhause. Bald schon im Proberaum...

Fazit soweit:
Er läuft! Er klingt. Die Verzerrung mir nem Mac einstellen, geht das :rolleyes:. Hat jemand Ideen?
Die Endmontage lief wie zu erwarten recht flott, da das wiedrige Verdrahten wegfällt. Das einfädeln der Potis und Schalter lief bei aber nicht so easy. Habe nach x Versuchen die Potis in die Platine gelegt und dann das Gehäuse auf die Platine mit den montierten Schaltern gelegt. Das ging beim ersten Mal.

Kann sein, dass das an den zu grossen Bohrungen der beiden Schalter lag. Die sind gleich gros wie die Poti-Bohrungen. Das ist sehr schade, da es ziemlich xx( ausschaut, wenn mit grossen U-Scheiben das Loch verdeckt wird. Und eben genauer wird's beim einfädeln dadurch auch nicht. Denke ich warte auf die Gehäuse von @lazarus_04 oder Bohre sie mir selbst.

Somit meine Rückmeldung vor allem in Richtung Bohrplan.
- Bohrung der LED zu gross
- Bohrung Knee und Gain Schalter zu gross

Der ganze Rest ist einfach nur grosses DIY Kino. Ein grosses Dankeschön an den Entwickler!

Er läuft! Er klingt. Die Verzerrung mir nem Mac einstellen, geht das :rolleyes:. Hat jemand Ideen?

Arta dürfte unter Mac lauffähig sein. http://www.artalabs.hr/requirements.htm

Code:
Notice for Linux and Mac OS X users

Arta can be used on computers with Linux and Mac OS X operating systems by using Windows emulator programs: Wine on Linux, and Crossover (version of Wine) on Mac.

First install Windows emulator program, then install Arta software using regular ArtaSetupXXX.exe program.

Before starting ARTA, in Wine Configuration Dialog a) set default sound input and output devices and b) set frame of windows to have the Windows native look.

Trimmen kann ich ihn dir auch, aber wegen des Hin- und Rückversands wäre das eine teuere Angelegenheit.

Kann sein, dass das an den zu grossen Bohrungen der beiden Schalter lag. Die sind gleich gros wie die Poti-Bohrungen. Das ist sehr schade, da es ziemlich xx( ausschaut, wenn mit grossen U-Scheiben das Loch verdeckt wird. Und eben genauer wird's beim einfädeln dadurch auch nicht.
Also laut meinem Plan sind die Schalterlöcher 1mm kleiner als die Potilöcher:
http://schalltechnik04.de/de/anleitungen/pumpernickel/3

Das hat dann MD anders abgeändert.

- Bohrung der LED zu gross
Wird angepasst! :-)

Der ganze Rest ist einfach nur grosses DIY Kino. Ein grosses Dankeschön an den Entwickler!
Daaaanke! :bier: Das hört man gerne. [¦)]

Also laut meinem Plan sind die Schalterlöcher 1mm kleiner als die Potilöcher:
http://schalltechnik04.de/de/anleitungen/pumpernickel/3

Das hat dann MD anders abgeändert.

Ist mir auch aufgefallen.


Ja klar. Mit ner Emulation! Habe es unterdessen installiert und kurz (erfolglos) getestet. Kannst Du mir sagen wie Du den Pumpernickel an das Interface hängst. Verstehe die Beschreibung:
  • ein 6,3mm Monoklinkenkabel vom linken Ausgang der Soundkarte
  • ein 6,3mm Monoklinkenkabel zum Eingang der Soundkarte
nicht ganz. Heisst das:
  • Effekt IN --> Interface OUT
  • Effekt OUT --> Interface Line IN ???

Ja klar. Mit ner Emulation! Habe es unterdessen installiert und kurz (erfolglos) getestet. Kannst Du mir sagen wie Du den Pumpernickel an das Interface hängst. Verstehe die Beschreibung:
  • ein 6,3mm Monoklinkenkabel vom linken Ausgang der Soundkarte
  • ein 6,3mm Monoklinkenkabel zum Eingang der Soundkarte
WINE ist keine Emulation! Aber ja ich kann mir vorstellen, dass es bei der Konfiguration zu Problemen kommen kann. Vielleicht gibt es für MAC auf ein entsprechendes natives Programm?

  • Effekt IN --> Interface OUT
  • Effekt OUT --> Interface Line IN ???
Genau zum Beispiel.


Ich habe mich getraut und den Pumpernickel einfach mal bestellt. Und jetzt ist er fertig und liegt vor mir!
Unglaublich!
Und er funktioniert sogar auf Anhieb!

Das war aber nur möglich durch die extrem gute Anleitung, die ich auch vollständig gelesen habe. Und ich fand sie nicht zu ausführlich ...
Manchmal musste ich suchen, welches Bauteil auf den Bildern jetzt neu dazugekommen ist. Da würde ein kleiner roter Punkt im Bild helfen.
Da ich ein echter Neuling auf der DIY-Schiene bin, habe ich mir zuerst die Stücklisten von Lazarus' Seite ausgedruckt und dann alle Einzelteile dahinter mit Tesa geklebt, dann hatte ich beim "bauen" keine Probleme, die richtigen Teile zu finden. Ging dann echt schnell, die Richtigen zu finden ...
Kleiner Verbesserungsvorschlag für die Bauanleitung: diese Listen gleich als pdf downloadbar anlegen, Bezeichnung links, dass rechts Platz ist für die Teile.
Das mit den Lochgrößen wurde schon geschrieben und die Löcher saßen bei mir echt nicht so prickelnd. Wenn die LEDs immer rausfallen, kostet das Nerven ...
Ein kleiner Fehler ist mir noch aufgefallen: in den Stücklisten stehen 5 grüne LEDs statt 4.
Und das mit den Buchsen hat mir den Schweiß auf die Stirn getrieben.
Aber insgesamt ist die Anleitung und vor allem der Kompressor erste Sahne!

Ich habe "Pumpernickel" mal in Wikipedia gesucht:
Pumpernickel ist ein Vollkornbrot aus Roggenschrot, das ursprünglich aus der westfälischen Küche stammt. Im Ausland gilt Pumpernickel als typisch deutsches Brot, das sich lange hält.
Da man die Beschriftung jetzt nicht als "typisch deutsch" bezeichnen kann, hab ich sie einfach 1:1 übersetzt :D, Spaß muß sein ...

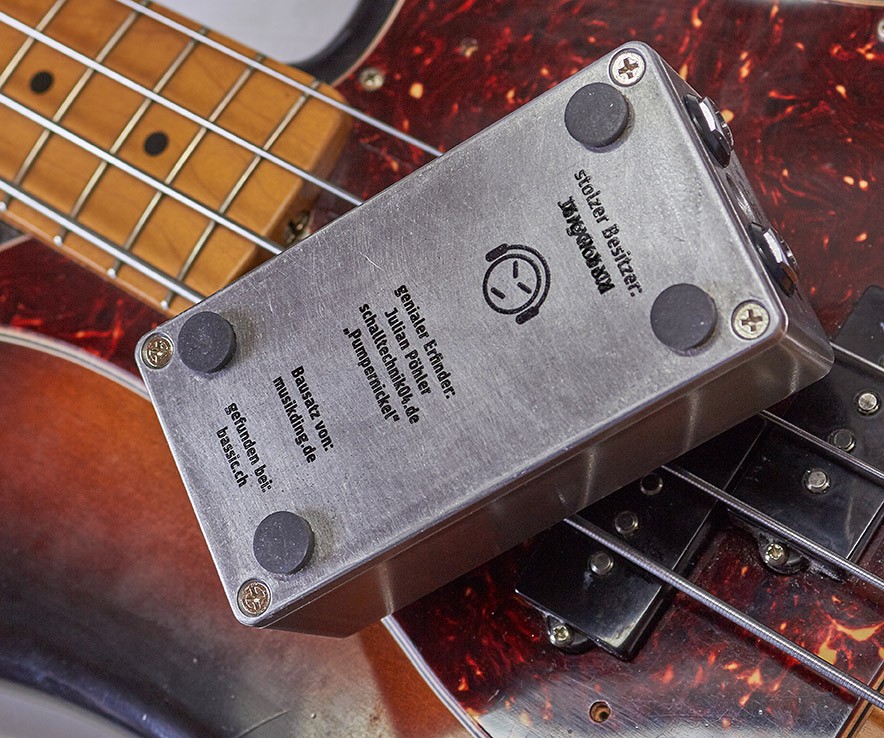

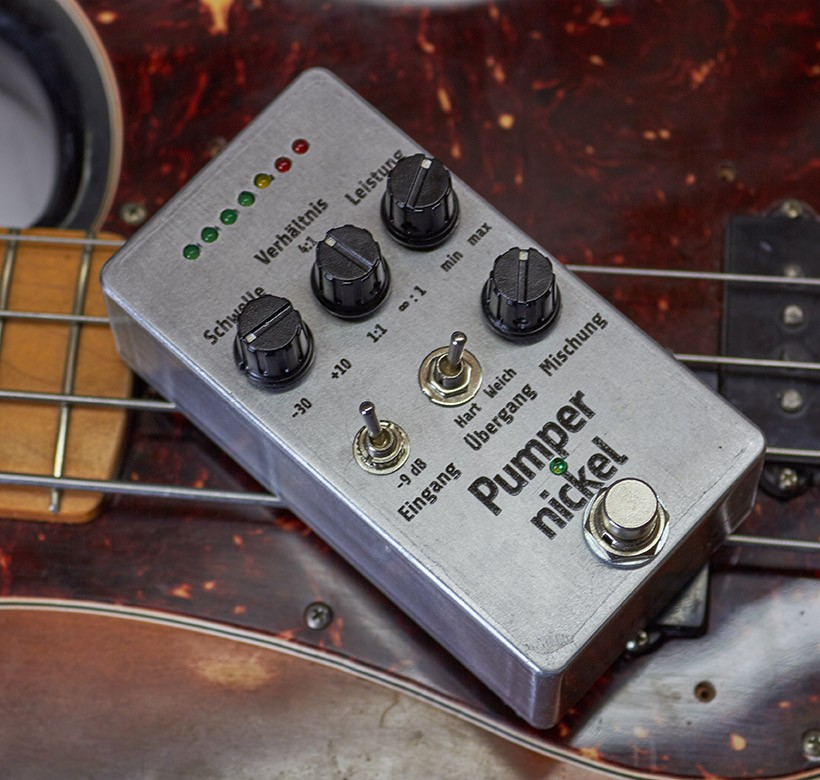

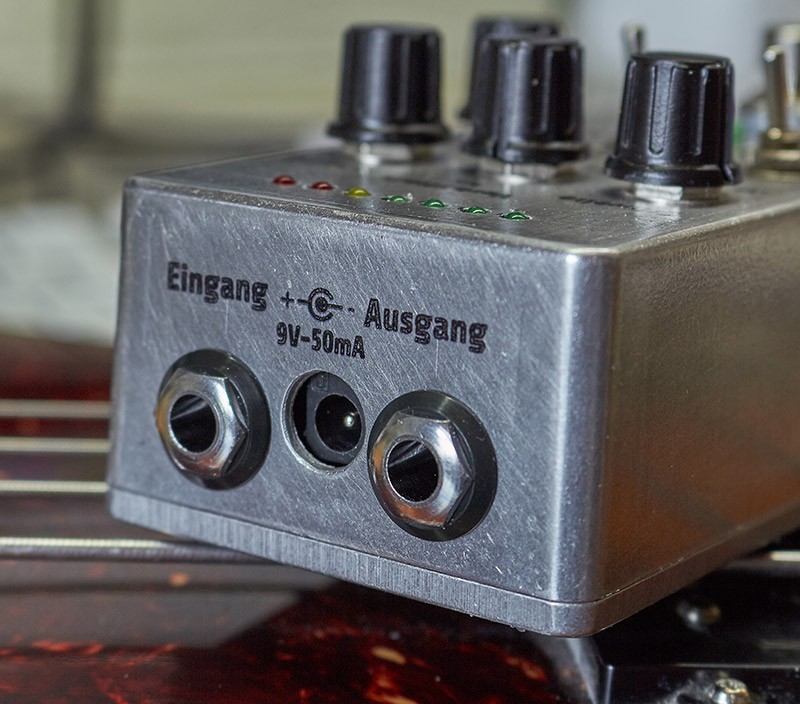

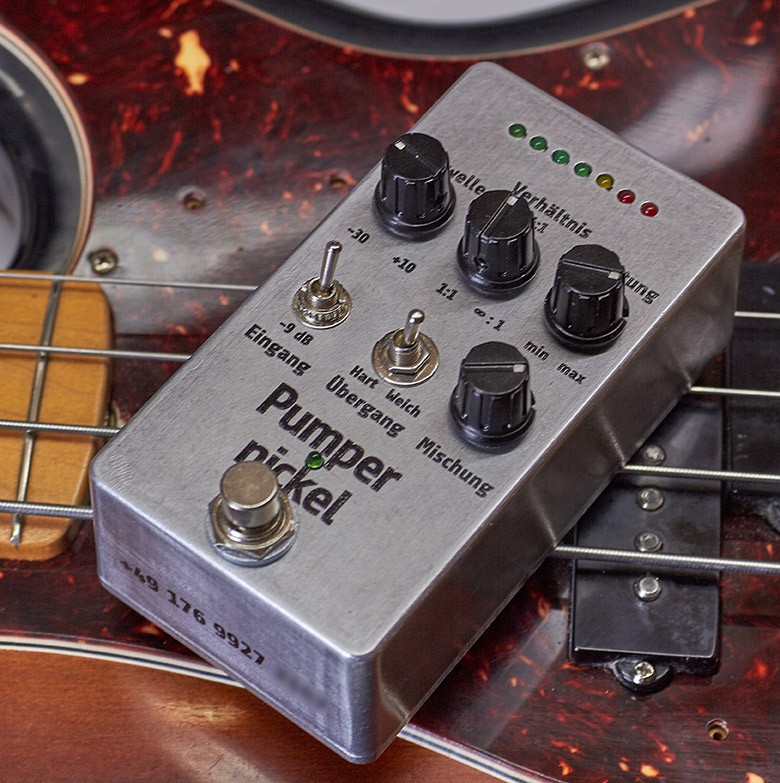

Ich hab mal ein paar Bilder angehängt, wo man auch die Bodenbeschriftung sieht. (sorry, sind bissi angewackelt :II)

Abschließend: Vielen Dank an Lazarus!
doch noch ne kleine Frage: hört er sich denn wirklich an wie der "dbx 160a"? Oder besser? Ich hab keinen Vergleich ...




:cheer::claphands::saliva: Wahnsinn!

Danke für die Blumen!!:I

doch noch ne kleine Frage: hört er sich denn wirklich an wie der "dbx 160a"? Oder besser? Ich hab keinen Vergleich ...
:I Das mit dem 160a hat Musikding irgendwie falsch aufgeschnappt.

Ich wollte einen Kompressor der vom Feeling und der Bedienung, wie der 160a ist. Ich habe aber nicht darauf hingearbeitet, dass er genauso klingt. ;-):stolz:

VCA-bedingt sollten die Teile, aber erkennbare Gemeinsamkeiten aufweisen!

Da ich ein echter Neuling auf der DIY-Schiene bin, habe ich mir zuerst die Stücklisten von Lazarus' Seite ausgedruckt und dann alle Einzelteile dahinter mit Tesa geklebt, dann hatte ich beim "bauen" keine Probleme, die richtigen Teile zu finden.
hehe ein guter Tipp! :-) Und gleichzeitig ist das Ergebnis noch beeindruckender, für einen Neuling!

HUT AB!

Danke für's Lob! :II

Die Beschriftung wollte ich eigentlich ätzen, aber mein Drucker kriegt das mit demToner Transfer nicht hin, ich habe Stunden damit verbracht, ihn wieder zu reinigen :(!
Aber irgendwann pack ich das!

In diesem Fall habe ich das Gehäuse zuerst mit Schleifpapier traktiert, damit ich diese rohe Struktur kriege, anschließend mit Stahlwolle. Dann gereinigt. Anschließend 2 Schichten "Zaponlack" (Clou) drauf. Das ist ein extrem schnell trocknender Lack auf Nitro Basis.
Die Schrift ist auf so ein WaterSlideDecal gedruckt (Musikding) und vor dem Wässern auch wieder mit Zaponlack lackiert.Dann aufs Gehäuse "geslided" und trocknen lassen. Und dann wieder 4x mit Zaponlack drüber. That's it.
Übrigens fasst es sich jetzt echt goil an ...

Für Tornertransfer benutz ich immer die Seiten aus einem Reichelt Katalog. Durch die komische Beschichtung auf den Seiten funktioniert das super.
@Lazarus_04: weißt du schon, wann du selbst einen Bausatz mit Gehäuse anbieten kannst? Krieg langsam Gas...

Hey BuzzLightyear, der sieht wirklich toll aus! Wie hast du das Layout für das Decal gemacht?
Mein Gehäuse muss jetzt nochmals überarbeiten. Hab es mit Acryl Klarlack lackiert, und der ist einfach zu weich, bzw braucht ewig um wirklich hart zu werden, Da hab ich mir schon ein paar Kratzer geholt. Jetzt warte ich eh erst mal auf mein Ersatzteil.

Ich hab die pdfs der Bohranleitung und der Beschriftung von Lazarus in Photoshop übereinandergelegt und dann kann man ganz locker mit Ebenen alles was man will platzieren, maskieren, verschieben etc.
Zaponlack braucht ne knappe Minute zum Trocknen, wenn man dünn sprüht (dann gibt's auch keine Nasen ...)
Ich hoffe, dass der Lack hält und nicht irgendwann abblättert ...
Aber dann ätz ich's halt doch!
