Pickup-Spulen-Verdrahtung seriell/parallel/aus

[orgeloli]

Es gibt einen 4*5 Schalter

5 Positionen 4 schaltenebenen
Habe auch Bässe mit 3 Tonabnehmern, funktioniert prima



[Stainless]

Es gibt auch einen 6-fach Kipp-Schalter, hab ich an meinem Hoyerbass



[Separate Reality]

Du brauchst onoffon Schalter....was damit aber nicht geht, 2 Pickups seriell zusammenschalten....

Gilt das generell, also grenzen der Physik (Elektrik?), oder nur für den Dingwall? Nur aus Interesse!



[Talisker]

Gilt das generell, also grenzen der Physik (Elektrik?), oder nur für den Dingwall? Nur aus Interesse!

Gibt einfach die Schaltlogik nicht her...



[orgeloli]

Wie Talisker schon sagt...wenn du die Tonabnehmer einzeln an und aus schaltest, kannst du sie nur parallel verschalten, denn sonst schaltest du alle aus, wenn du einen ausschaltet...



[Separate Reality]

Danke - jetzt versteh ichs! Es liegt nicht an den Tonabnehmern sondern an der Off-Stellung, richtig?



[orgeloli]

Richtig



[Bassonovo]

Wie Talisker schon sagt...wenn du die Tonabnehmer einzeln an und aus schaltest, kannst du sie nur parallel verschalten, denn sonst schaltest du alle aus, wenn du einen ausschaltet...

nö - geht schon - man muss nur mit dem Schalter einen PU ÜBERBRÜCKEN (also ein mit aus verbinden) dann lassen sich auch serielle PUs einzeln schalten



[orgeloli]

Braucht man aber andere Schalter und einen anderen Schaltungsaufbau.



[Bassonovo]

eh - das schon....

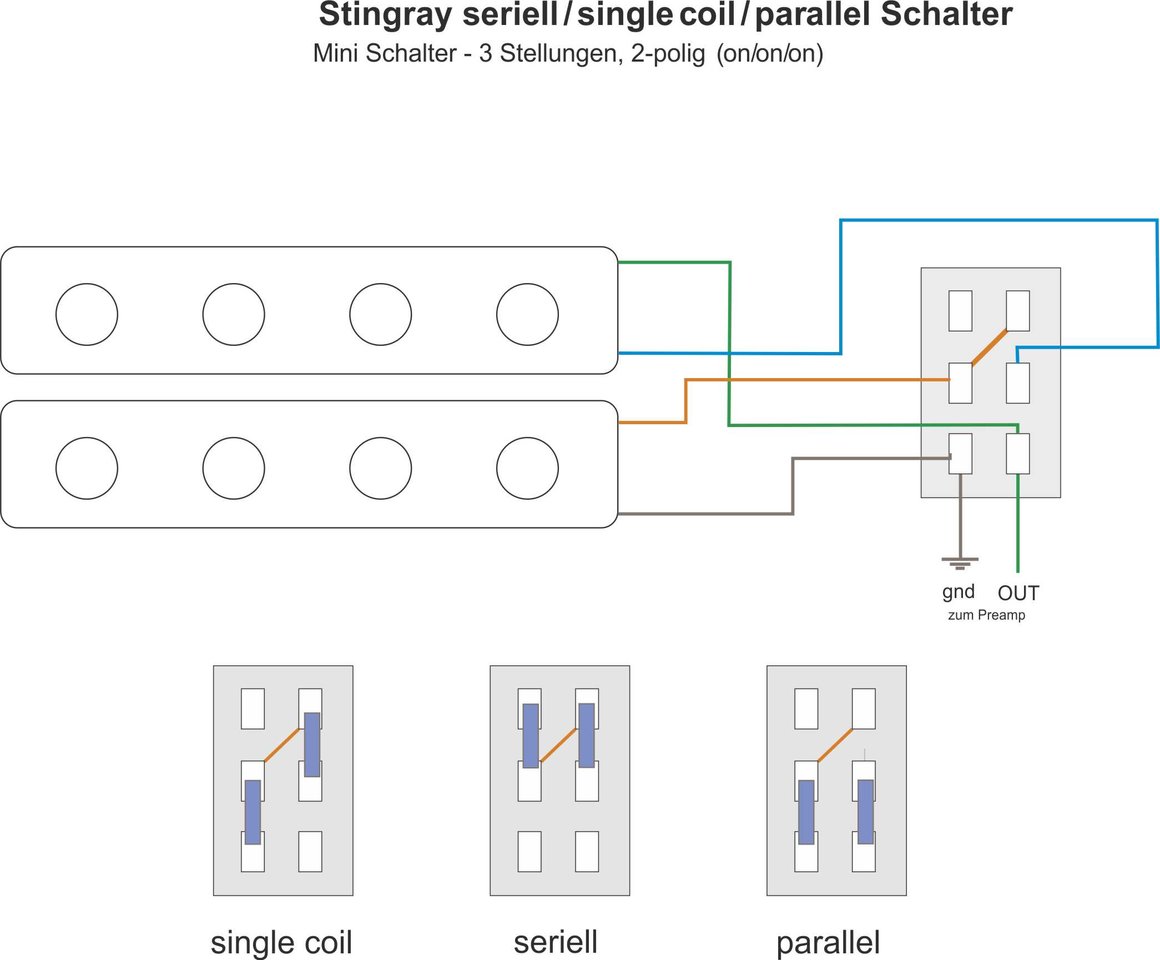

übrigens habe bei meinem Stingray einen on-on-on Schalter eingebaut für seriell/parallel/single coil:



[Bassonovo]

Was bei den Dingwall Pickups auch weniger praktikabel wäre, weil das Splitcoils sind. Okay, man könnte wählen zwischen "nur B- und E-Saite" und "nur A-, D- und G-Saite", aber das halte ich nicht für sinnvoll...

wobei das vielleicht ganz witzig wäre: B und E single coil 1, der Rest single coil 2..... geht natürlich nur wenn beide PUs an sind....



[Talisker]

wobei das vielleicht ganz witzig wäre: B und E single coil 1, der Rest single coil 2..... geht natürlich nur wenn beide PUs an sind....

Oder daraus ein Stereo-Signal machen...
