HOS rebuild (Wiederaufbau einer 212er)

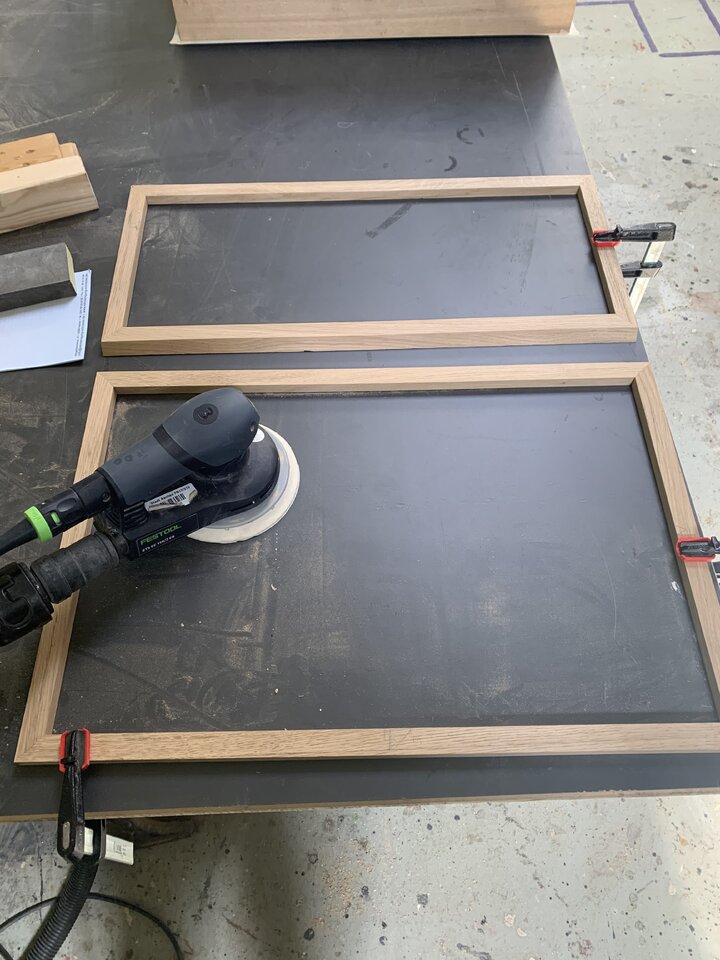

Dann die Eiche-Rähmchen für die Rückseiten verputzt ( mit ca. 6cm Abstand nebeneinander gelegt, damit der Exzenterschleifer nicht wegkippt). Diese werden als nächstes grau geölt (Innenfläche und Sichtfläche) und dann auf den Korpus geleimt.


Anhänge

  • IMG_5122.jpeg
    112 KB · Aufrufe: 16

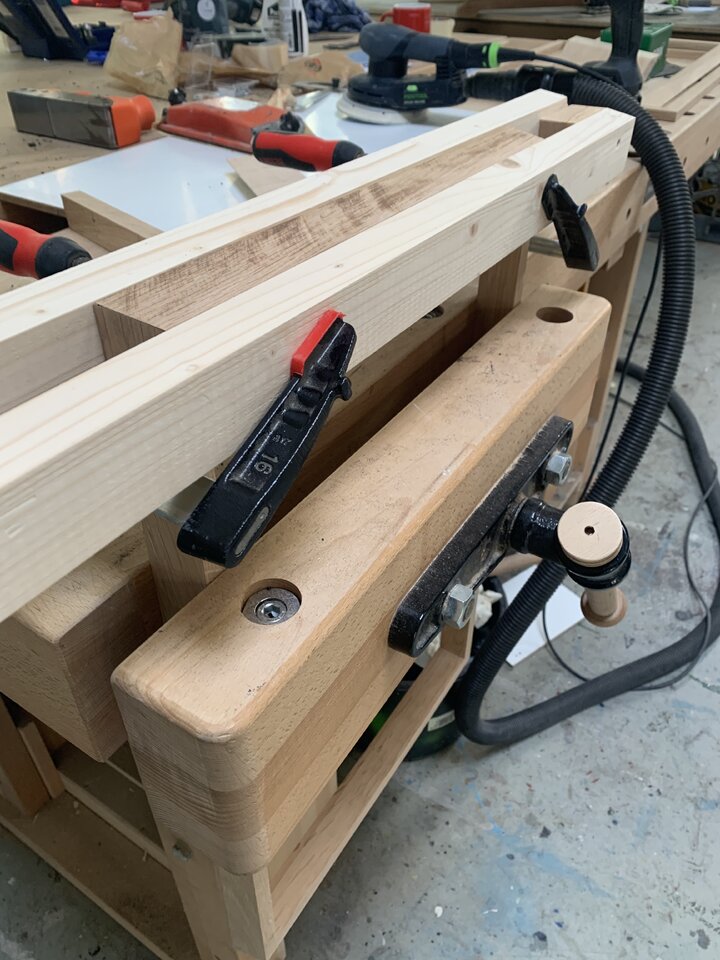

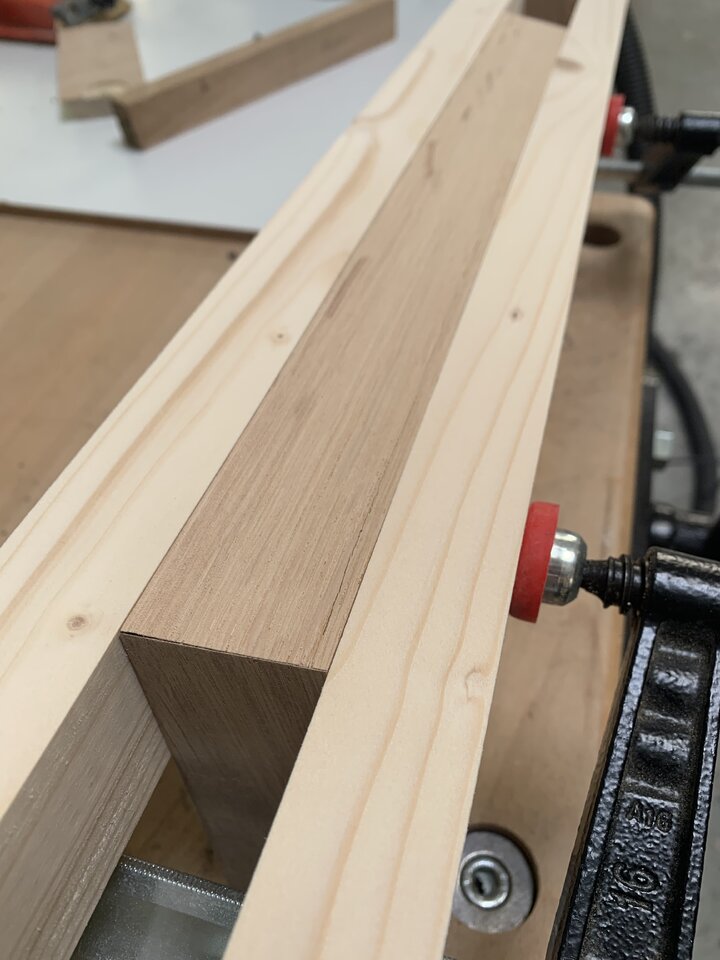

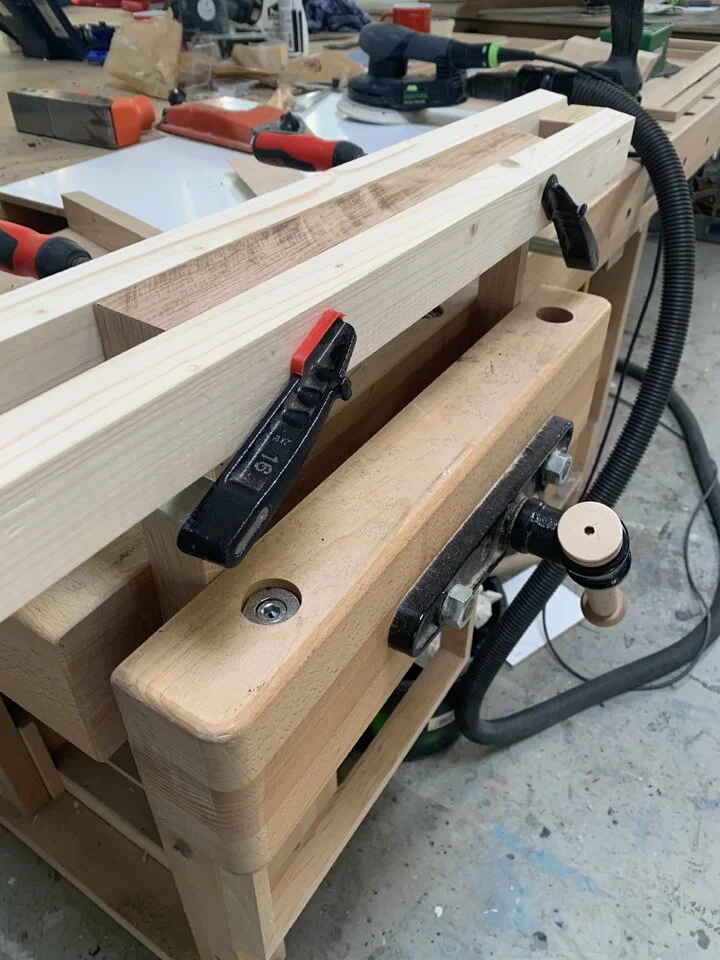

Die Eiche-Rahmen für die Front 9 Grad schräg geschnitten und die Schnittkanten anschließend sauber geschliffen. Um diese nicht „rund zu lutschen“ hab ich mir ein „Opferholz“ gemacht…


Anhänge

  • IMG_5127.jpeg
    131,1 KB · Aufrufe: 15
  • IMG_5128.jpeg
    84,1 KB · Aufrufe: 15
  • Like
Reaktionen: FF

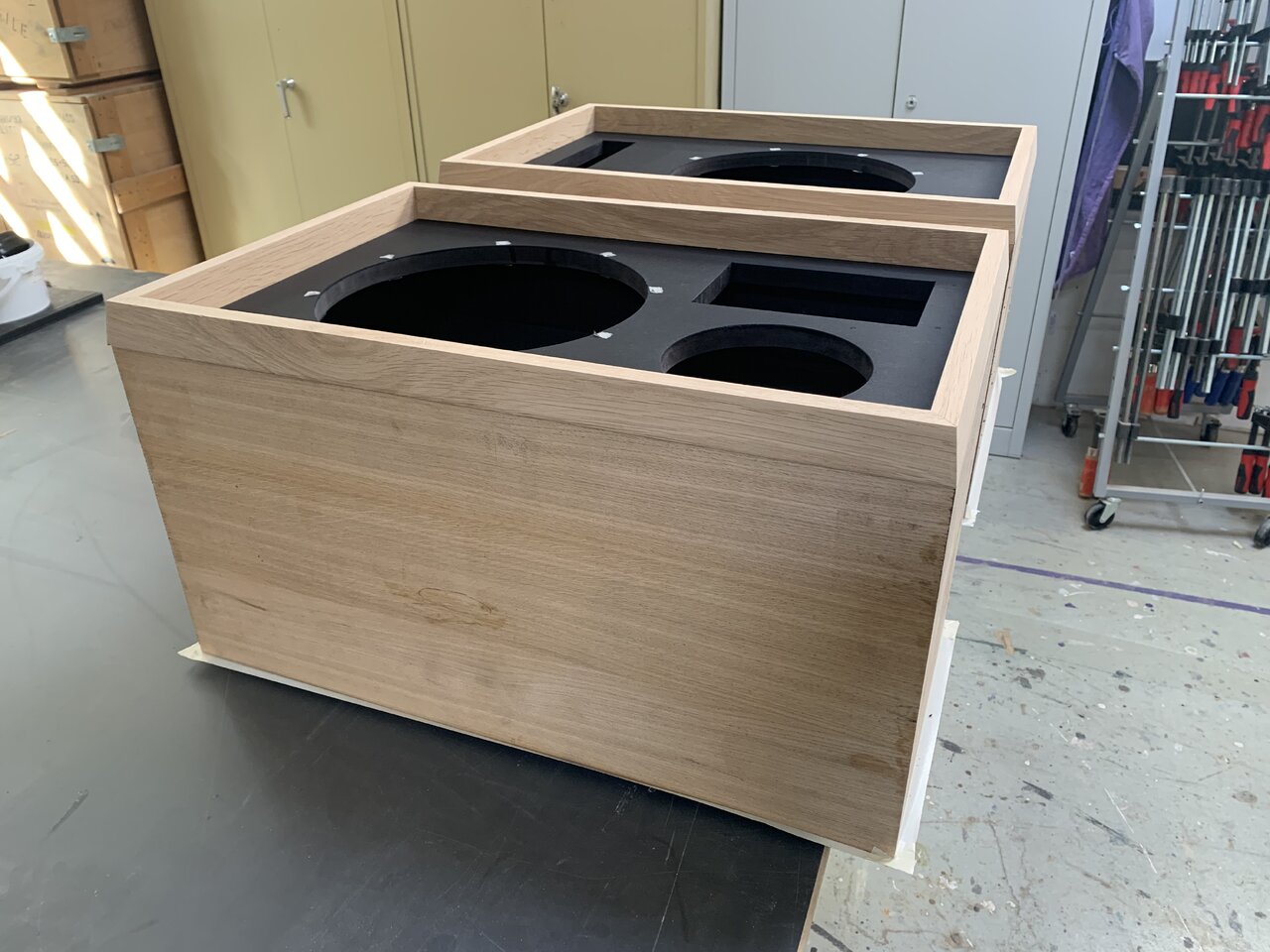

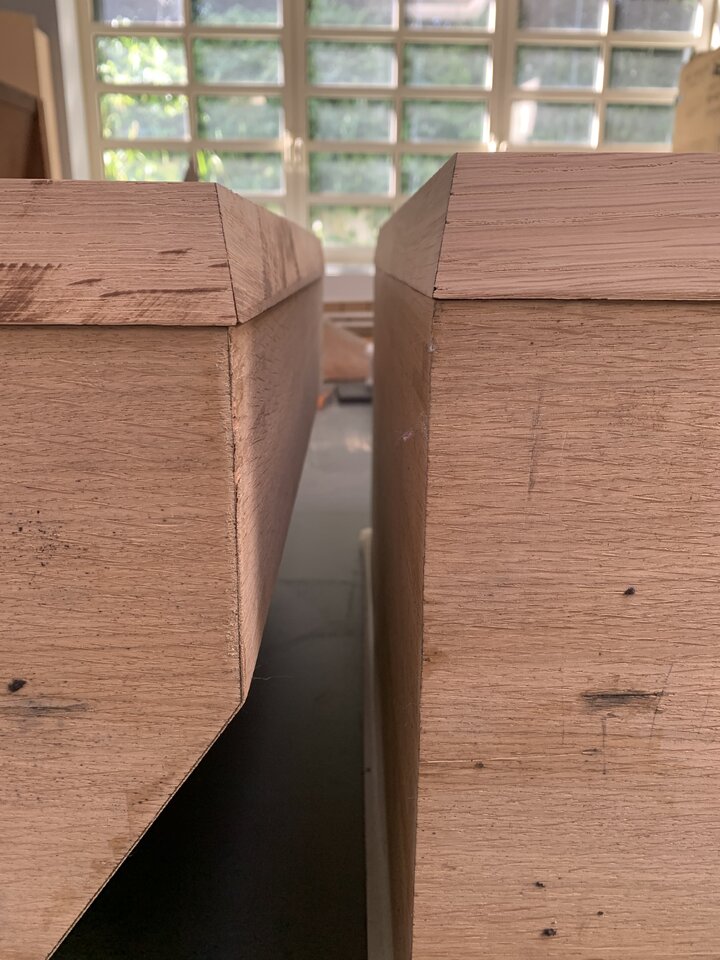

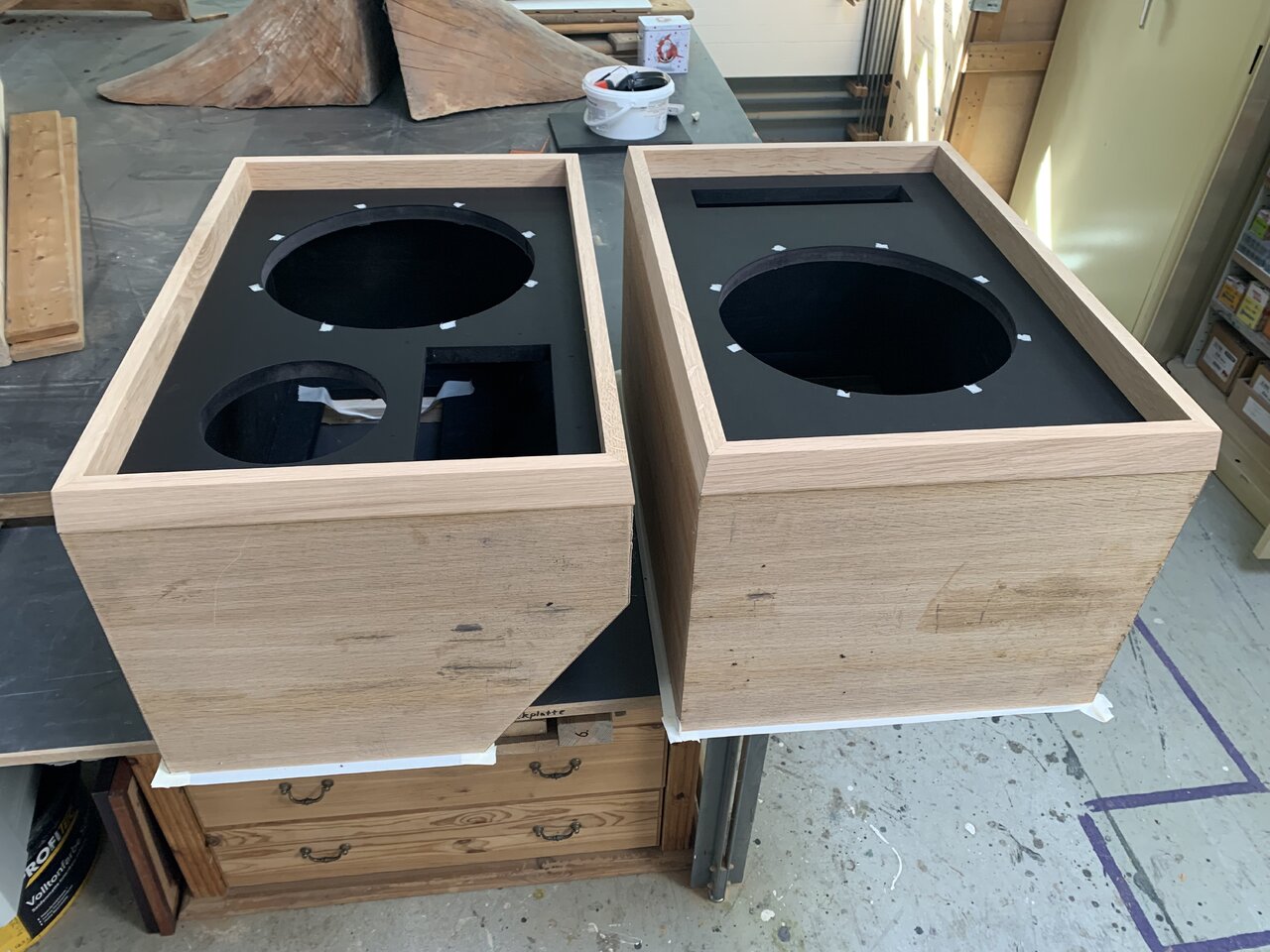

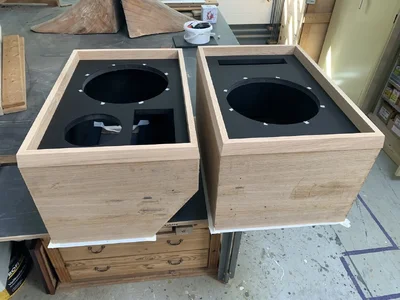

Fertig zum Ölen und Aufleimen…


Anhänge

  • IMG_5129.jpeg
    126,9 KB · Aufrufe: 29
  • IMG_5131.jpeg
    203,3 KB · Aufrufe: 29
  • IMG_5132.jpeg
    176,4 KB · Aufrufe: 29

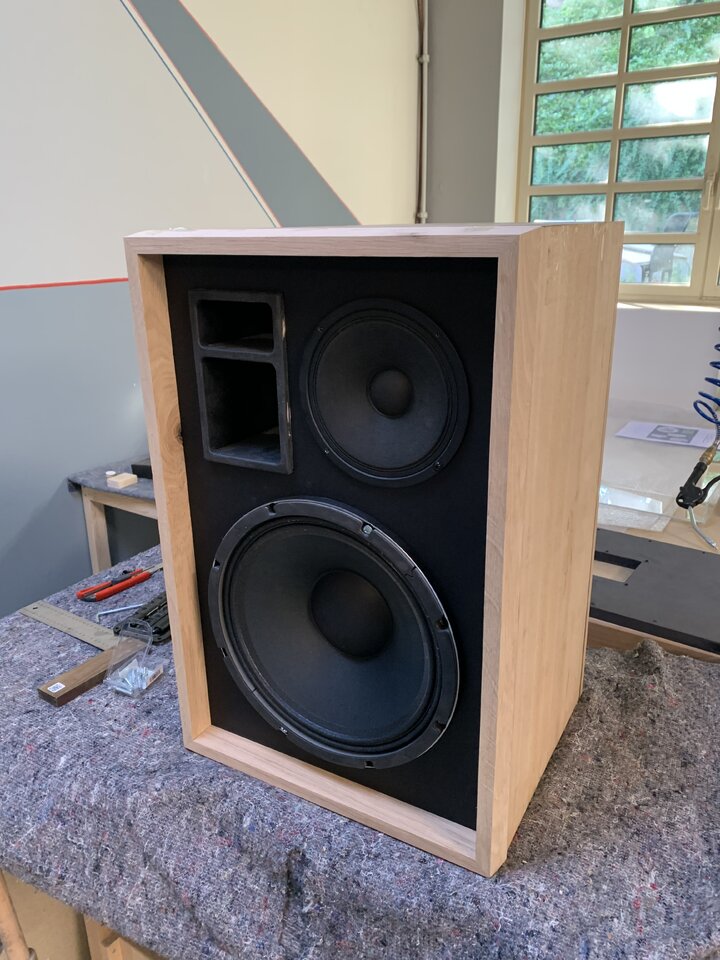

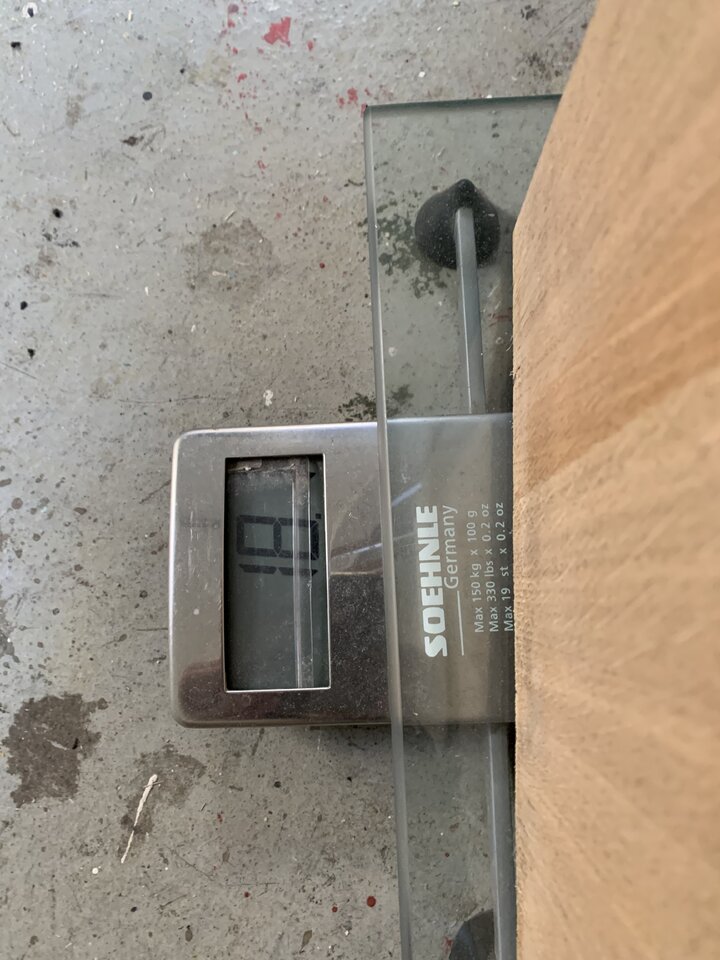

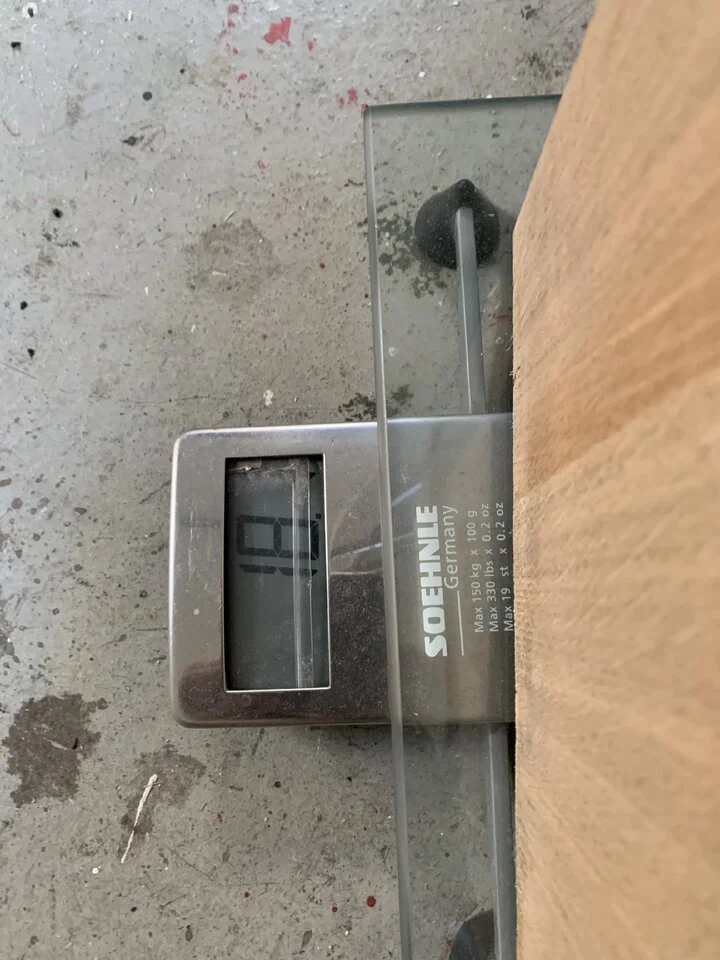

Spaß beiseite. Die Wedge-Box wiegt jetzt, ohne Verkabelung und Front (Gitter oder Grillcloth m. Rahmen) 18,1 kg. Letztlich dürfte sie fertig um die 20kg liegen. Damit kann ich sehr gut leben…


Anhänge

  • IMG_5140.jpeg
    113,3 KB · Aufrufe: 12

Spaß beiseite. Die Wedge-Box wiegt jetzt, ohne Verkabelung und Front (Gitter oder Grillcloth m. Rahmen) 18,1 kg. Letztlich dürfte sie fertig um die 20kg liegen. Damit kann ich sehr gut leben…
Ja, das geht doch wirklich! Bin auch nicht vom Fach. Hatte nur den Eindruck, dass da ganz schön viel Holz rein geht... 😉

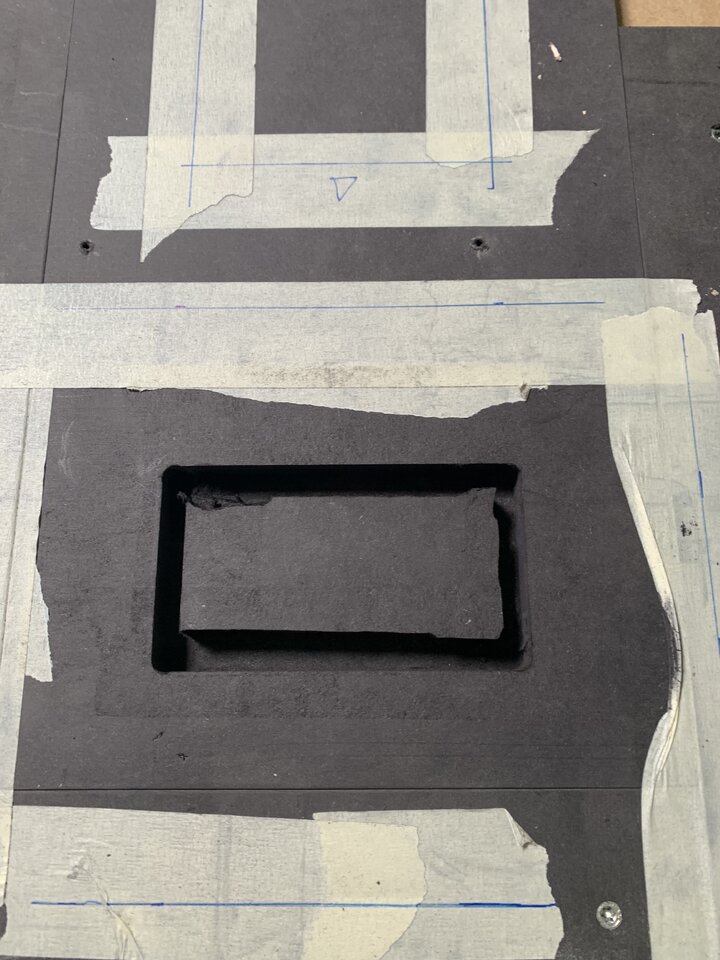

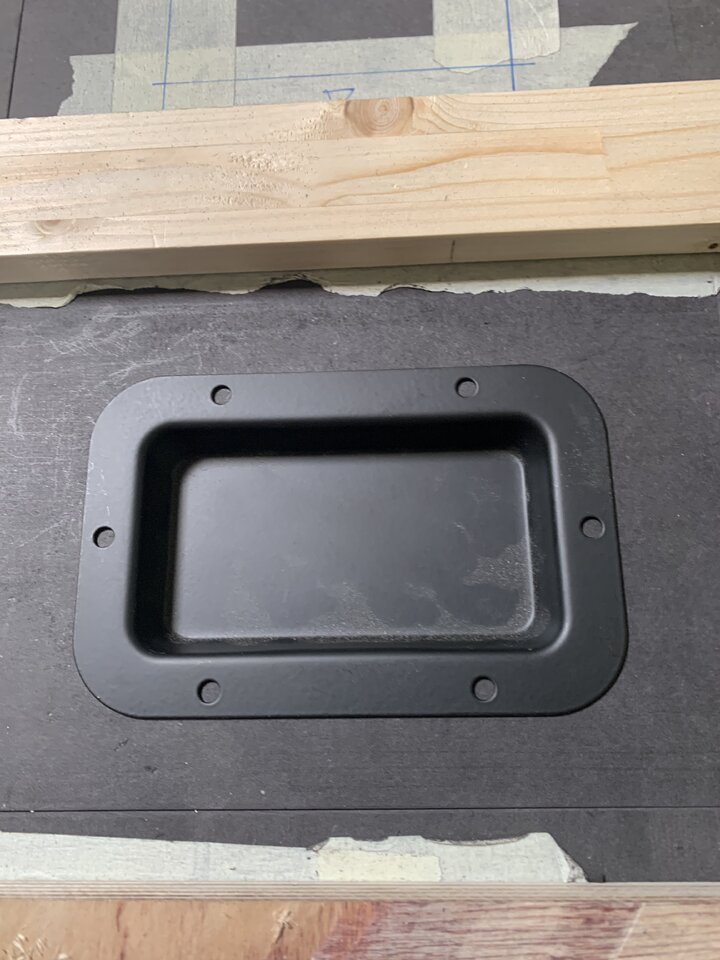

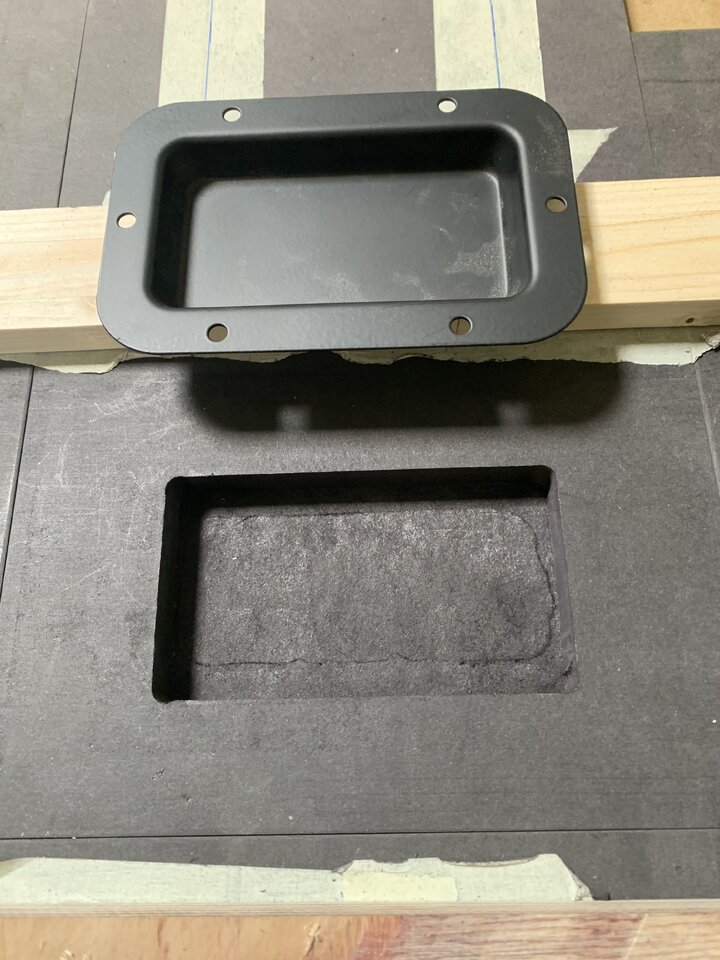

Gestern hatte ich noch die Ausfräsung für die Einbauschale gemacht. Da kommt dann der L-Regler für den Mitteltöner rein.


Anhänge

  • IMG_5133.jpeg
    116 KB · Aufrufe: 6
  • IMG_5134.jpeg
    123,3 KB · Aufrufe: 6
  • IMG_5135.jpeg
    100,5 KB · Aufrufe: 6

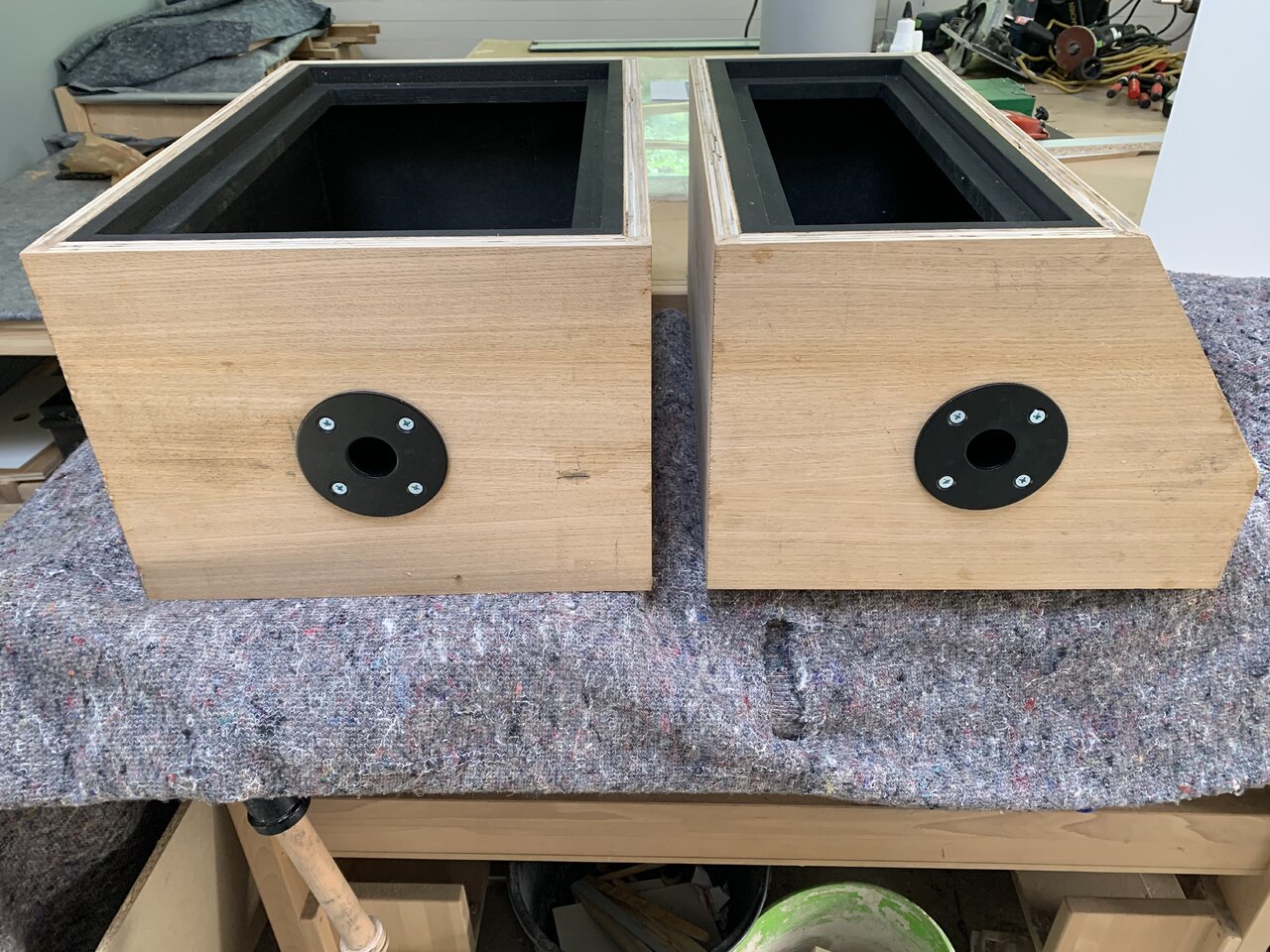

Und die Stativflansche mit Gewindehülsen eingebohrt und probeweise montiert…


Anhänge

  • IMG_5136.jpeg
    299,1 KB · Aufrufe: 8

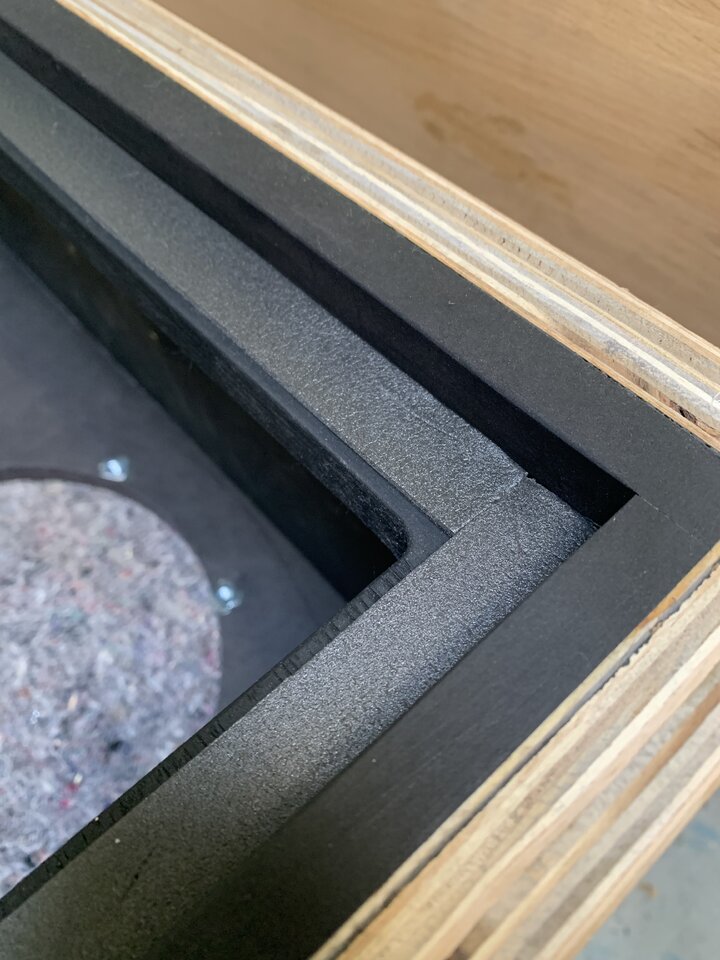

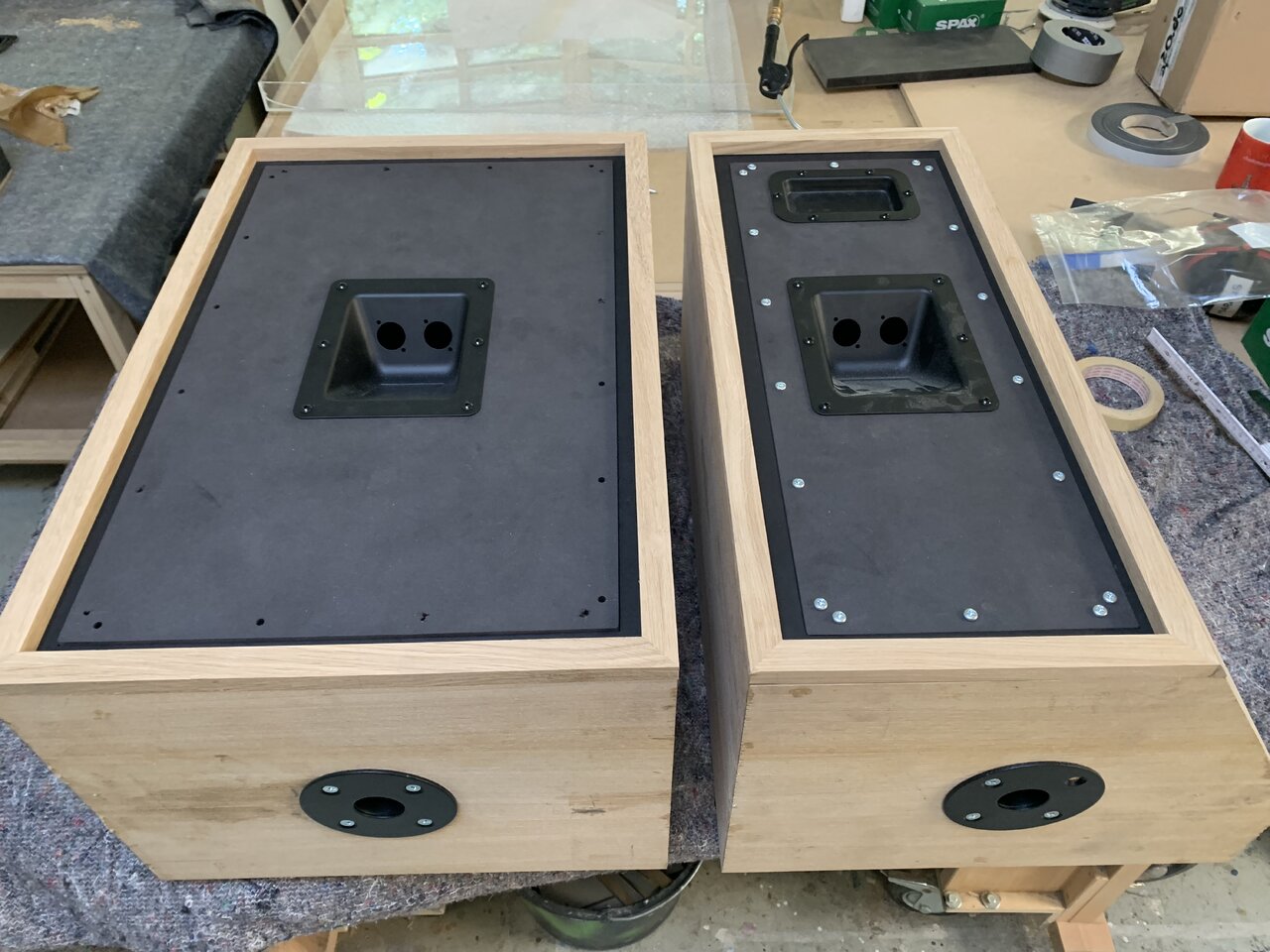

Heute nach Feierabend Dichtband für den Rücken eingeklebt, Rücken gebohrt und probeweise montiert.


Anhänge

  • IMG_5137.jpeg
    111 KB · Aufrufe: 12
  • IMG_5138.jpeg
    192,8 KB · Aufrufe: 12
