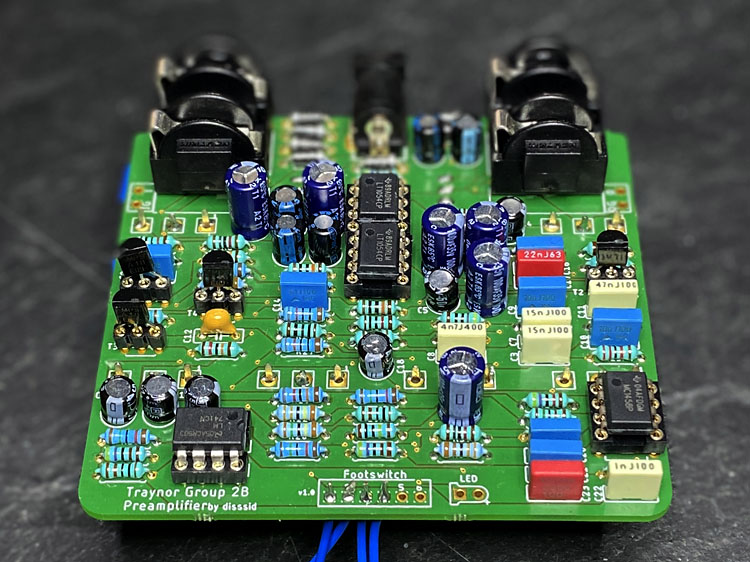

Bass-Preamp selbst bauen mit Gehäuse und Platine

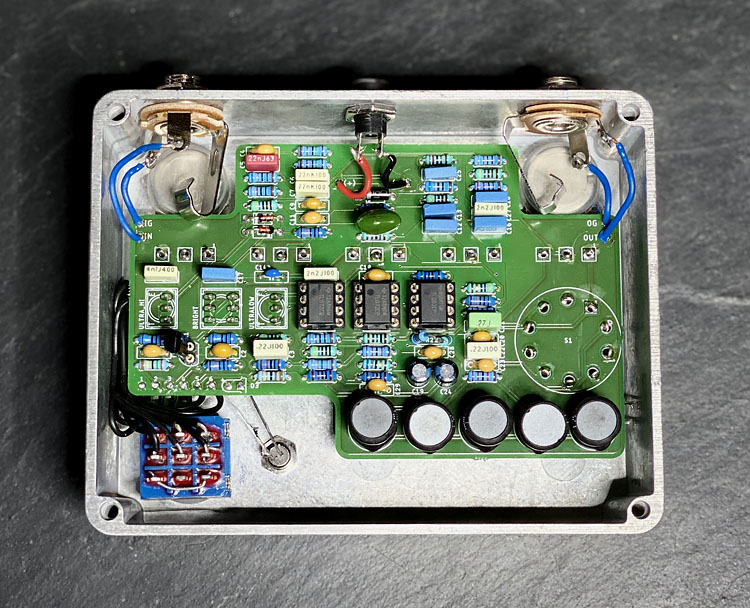

Dieses Teil basiert auf dem Ampeg SVT Classic:
Klingt sogar ganz amtlich, auch ganz ohne Röhren.
Die Schematics stammen aus dem Internet. Das auf talkbass hoch gelobte Super 300 Pedal von Master Effects nutzt 1:1 dieselben Schematics.
Klingt sogar ganz amtlich, auch ganz ohne Röhren.
Die Schematics stammen aus dem Internet. Das auf talkbass hoch gelobte Super 300 Pedal von Master Effects nutzt 1:1 dieselben Schematics.

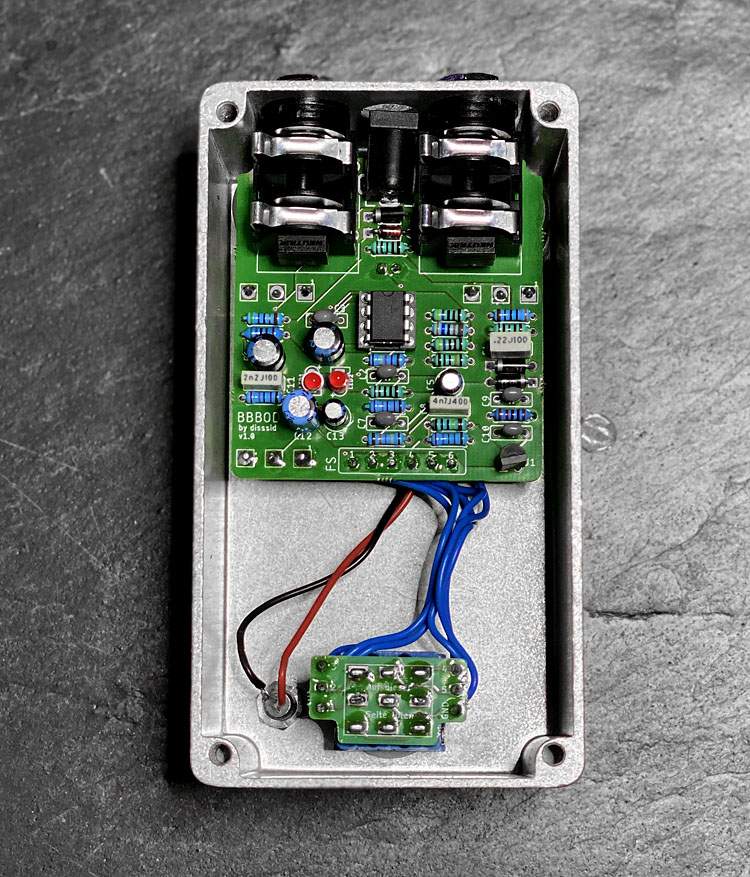

Die Platine lag schon etwas länger komplett bestückt und funktionstüchtig herum, es fehlte nur noch ein Gehäuse:

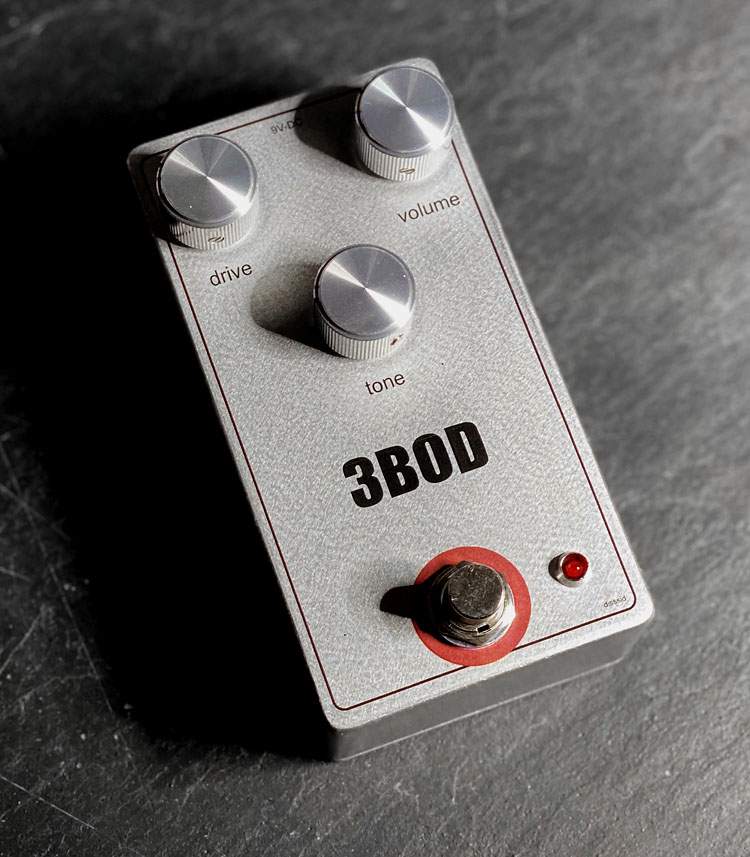

Es ist ein Klon des BJFE Blueberry Bass Overdrive. Ein paar Komponenten auf der Platine waren nicht sooo leicht zu bekommen.
Ich bin ja nicht sooo der Overdrive-Spieler, aber dieses Teil kann gut und gerne als always-on zum anknuspern des Sounds dienen. Der Sound bleibt transparent und verliert nur minimal an Fundament.
Es ist ein Klon des BJFE Blueberry Bass Overdrive. Ein paar Komponenten auf der Platine waren nicht sooo leicht zu bekommen.
Ich bin ja nicht sooo der Overdrive-Spieler, aber dieses Teil kann gut und gerne als always-on zum anknuspern des Sounds dienen. Der Sound bleibt transparent und verliert nur minimal an Fundament.

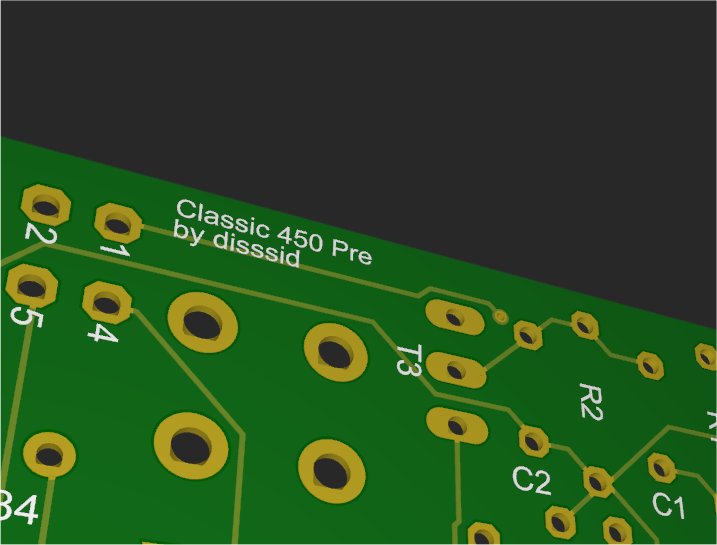

EBS Classic 450?
Jupp. Wenn ich nicht an diesem Vorhaben verzweifel. PCB v1.0 war Schrott...
Es gestaltet sich sehr schwierig, alles auf einer Platine unterzubringen, die anschließend in einem 125B-Gehäuse Platz finden soll. Auf einige Dinge habe ich schon verzichtet (u.a. DI-OUT), es wird trotzdem recht eng.
Zuletzt bearbeitet:
Für meine nächste Bastelei benötige ich ein Dual-Gang Potentiometer mit den eher ungewöhnlichen Werten Log 10k / revAudio 1k. Dieses gibt es so nicht "von der Stange". Also muss improvisiert werden:

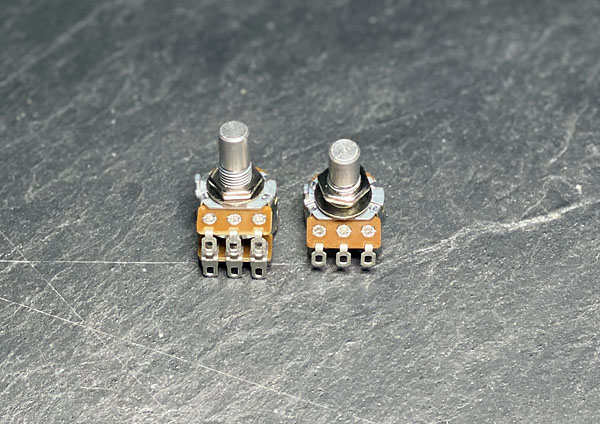

Man nehme jeweils ein Dual-Gang Poti A10K und ein mono Poti C1k:

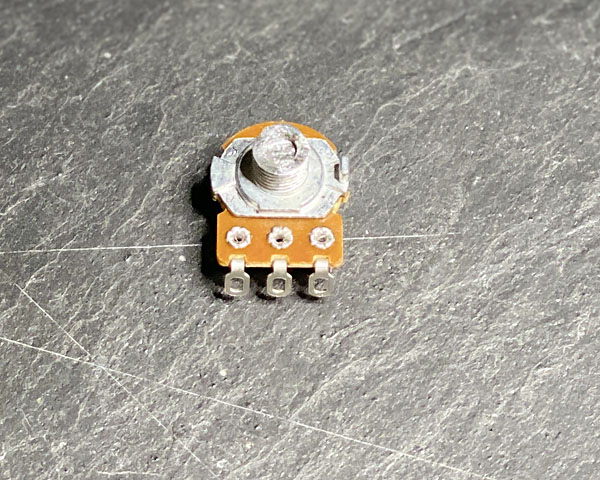

Ich benötige nur die Schleiferbahn des C1K-Potis. Der beste Weg, ein Poti auseinander zu bauen ist, den oberen Kopf der Achse mit einer Metallsäge zu kappen:

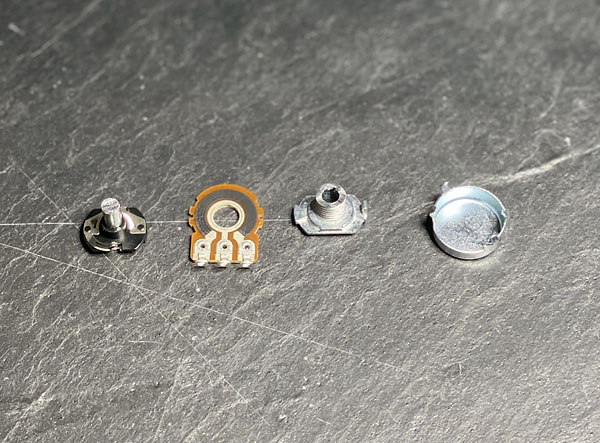

Die Ösen des Schutzbechers biegt man mit einem kleinen Schraubendreher vorsichtig nach außen, dann kann man die Achse mit einem dünnen Nagel heraus drücken und so das Poti in seine Einzelteile zerlegen:
Ich möchte die untere Schleiferbahn des A10k-Potis durch die C1k-Schleiferbahn ersetzen. Also löse ich die Ösen des A10k-Potis und somit auch die untere Schleiferbahn (Bildmitte A10k, Bild rechts C1k):
Vorsichtig zusammen setzen und dann die Ösen wieder fest zurecht biegen:
Ein Potentiometer mit A10k/C1K Widerstandsverlauf...
Man nehme jeweils ein Dual-Gang Poti A10K und ein mono Poti C1k:
Ich benötige nur die Schleiferbahn des C1K-Potis. Der beste Weg, ein Poti auseinander zu bauen ist, den oberen Kopf der Achse mit einer Metallsäge zu kappen:
Die Ösen des Schutzbechers biegt man mit einem kleinen Schraubendreher vorsichtig nach außen, dann kann man die Achse mit einem dünnen Nagel heraus drücken und so das Poti in seine Einzelteile zerlegen:
Ich möchte die untere Schleiferbahn des A10k-Potis durch die C1k-Schleiferbahn ersetzen. Also löse ich die Ösen des A10k-Potis und somit auch die untere Schleiferbahn (Bildmitte A10k, Bild rechts C1k):
Vorsichtig zusammen setzen und dann die Ösen wieder fest zurecht biegen:
Ein Potentiometer mit A10k/C1K Widerstandsverlauf...
Zuletzt bearbeitet:
Der steht tatsächlich schon auf der to-do-Liste. Das wird aber ´ne Herausforderung. Ich denke dass man auf einige Dinge verzichten kann, um den Aufbau schlanker zu gestalten.
Das dürfte aber jetzt ein A10k/A1k Poti sein, oder? Weil eine C-Kennlinie auf dem Kopf ergibt wieder eine A-Kennlinie.Für meine nächste Bastelei benötige ich ein Dual-Gang Potentiometer mit den eher ungewöhnlichen Werten Log 10k / revAudio 1k. Dieses gibt es so nicht "von der Stange". Also muss improvisiert werden:
Man nehme jeweils ein Dual-Gang Poti A10K und ein mono Poti C1k:
Anhang anzeigen 509296
Ich benötige nur die Schleiferbahn des C1K-Potis. Der beste Weg, ein Poti auseinander zu bauen ist, den oberen Kopf der Achse mit einer Metallsäge zu kappen:
Anhang anzeigen 509297
Die Ösen des Schutzbechers biegt man mit einem kleinen Schraubendreher vorsichtig nach außen, dann kann man die Achse mit einem dünnen Nagel heraus drücken und so das Poti in seine Einzelteile zerlegen:
Anhang anzeigen 509298

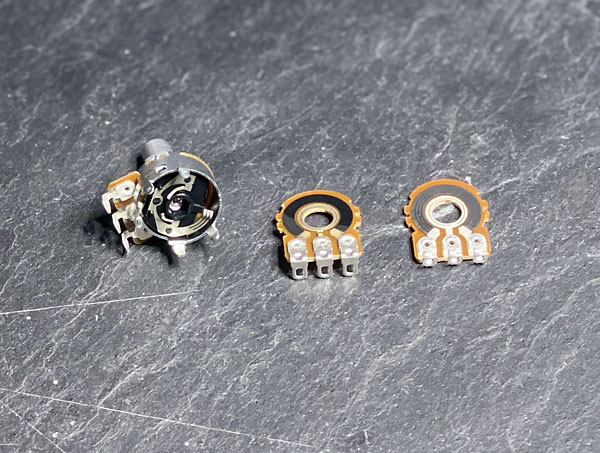

Ich möchte die untere Schleiferbahn des A10k-Potis durch die C1k-Schleiferbahn ersetzen. Also löse ich die Ösen des A10k-Potis und somit auch die untere Schleiferbahn (Bildmitte A10k, Bild rechts C1k):
Anhang anzeigen 509299

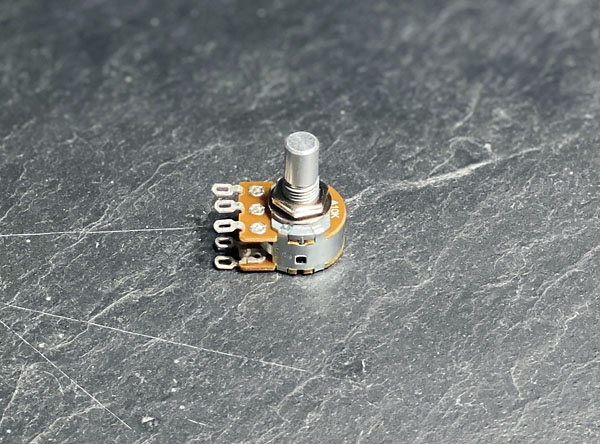

Vorsichtig zusammen setzen und dann die Ösen wieder fest zurecht biegen:
Anhang anzeigen 509300
Ein Potentiometer mit A10k/C1K Widerstandsverlauf...
rootbert
Schändliche Dirne des Konsums

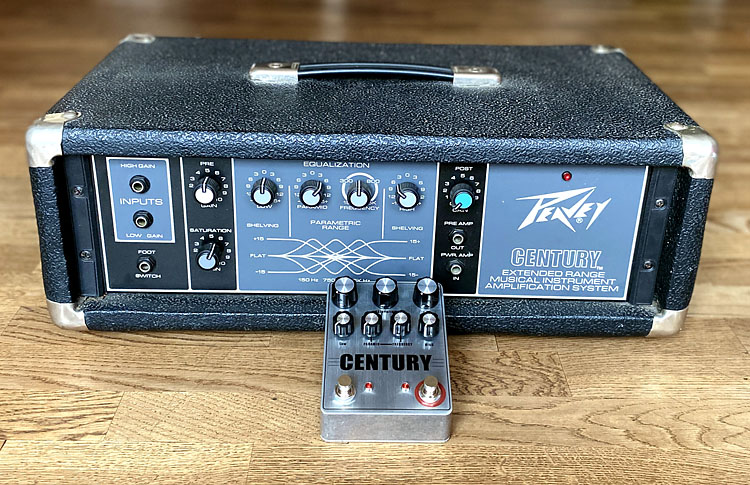

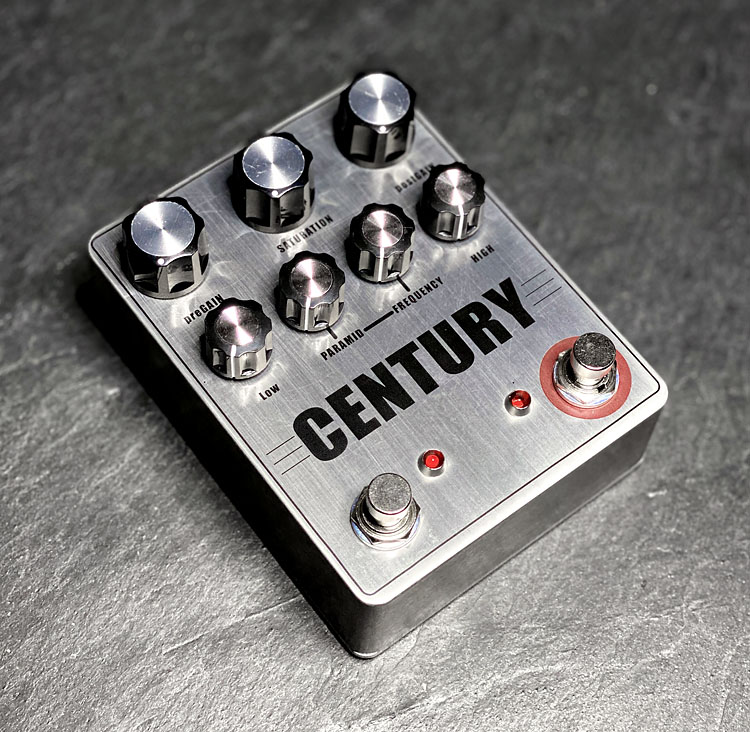

Das obige Potentiometer fand Verwendung im Century Pedal. Es handelt sich hierbei um den Preamp des Peavey Century 200H.
Intern arbeitet der Preamp mit +15V/-15V, die über eine Double Charge Pump zur Verfügung gestellt werden:
Die Verkabelung der Fußschalter ist noch nicht optimal, es handelt sich um einen Probe-Zusammenbau.
Genau diesen Amp habe ich vor mehr als 15 Jahren schon mal besessen und auch gerne gespielt. Ich habe ihn einzig und allein aufgrund seiner Optik verkauft. Ich fand ihn hässlich. Obwohl ihm nur 100 Watt bescheinigt werden, brüllt das Teil wie ein Großer. Es ist erstaunlich, was das Ding an Power von sich geben kann. Er klingt clean richtig gut, viele Stoner-Fans schätzen ihn aufgrund seines Overdrive-Sounds.
Ich bin ja ein ganz klein wenig stolz. Denn mein Preamp in Pedal-Form macht sich im Direktvergleich richtig gut:
Intern arbeitet der Preamp mit +15V/-15V, die über eine Double Charge Pump zur Verfügung gestellt werden:
Die Verkabelung der Fußschalter ist noch nicht optimal, es handelt sich um einen Probe-Zusammenbau.
Genau diesen Amp habe ich vor mehr als 15 Jahren schon mal besessen und auch gerne gespielt. Ich habe ihn einzig und allein aufgrund seiner Optik verkauft. Ich fand ihn hässlich. Obwohl ihm nur 100 Watt bescheinigt werden, brüllt das Teil wie ein Großer. Es ist erstaunlich, was das Ding an Power von sich geben kann. Er klingt clean richtig gut, viele Stoner-Fans schätzen ihn aufgrund seines Overdrive-Sounds.
Ich bin ja ein ganz klein wenig stolz. Denn mein Preamp in Pedal-Form macht sich im Direktvergleich richtig gut:
BergiaBurns
My Bass is on Fire♨
Planst Du noch etwas in Richtung Trace Elliot SMX?
Also wenn ich meine persönlichen Bedürfnisse als Maßstab nehmen würde:
Die "Preamp" Sektion ( also den "Vintage Tube Tone") wäre m.E. verzichtbar. Ich (und sicherlich viele andere) haben da entsprechende Alternativen, wie den Olympic, Retrobass, Dexter, AMT o.ä.
Von daher fände ich es geil, wenn man die anderen Sektionen in einem Pedal hätte, also den Overdrive, den Vari-Q und v.a. den tollen "Room-Regler" (DI unabhängig). Evtl. Die DI noch - aber die ist ja teilweise in den anderen Geräten vorhanden....
Ich dagegen fand den cleanen Teil überragend und den Overdrive leider ziemlich ungeil.Also wenn ich meine persönlichen Bedürfnisse als Maßstab nehmen würde:
Die "Preamp" Sektion ( also den "Vintage Tube Tone") wäre m.E. verzichtbar. Ich (und sicherlich viele andere) haben da entsprechende Alternativen, wie den Olympic, Retrobass, Dexter, AMT o.ä.
Von daher fände ich es geil, wenn man die anderen Sektionen in einem Pedal hätte, also den Overdrive, den Vari-Q und v.a. den tollen "Room-Regler" (DI unabhängig). Evtl. Die DI noch - aber die ist ja teilweise in den anderen Geräten vorhanden....
Ich meine mich zu erinnern, dass es anderen ähnlich ging.Ich dagegen fand den cleanen Teil überragend und den Overdrive leider ziemlich ungeil.
Ich fand den als Overdrive im engeren Sinne auch nicht so gut. Aber als "always on" in Kombi mit dem Tube Tone, ein wenig drive dazugemischt..... das dicke, warme, Runde in den Bässen vom Tube Tone und das Cremige vom Drive dazu.... habe selten einen so gleichzeitig dicken wie luftigen Ton gehabt. Mit dem Vari-Q eine Nervfrequenz etwas abgesenkt....Herrlich
Ja, auf Grundlage des GP7 Preamps
Die Stromversorgung wird hier ´ne Herausforderung darstellen. Der Overdrive nutzt eine der beiden Röhren im TBP. Eine Röhre zieht ca. 300mA.Also wenn ich meine persönlichen Bedürfnisse als Maßstab nehmen würde:
Die "Preamp" Sektion ( also den "Vintage Tube Tone") wäre m.E. verzichtbar. Ich (und sicherlich viele andere) haben da entsprechende Alternativen, wie den Olympic, Retrobass, Dexter, AMT o.ä.
Von daher fände ich es geil, wenn man die anderen Sektionen in einem Pedal hätte, also den Overdrive, den Vari-Q und v.a. den tollen "Room-Regler" (DI unabhängig). Evtl. Die DI noch - aber die ist ja teilweise in den anderen Geräten vorhanden....

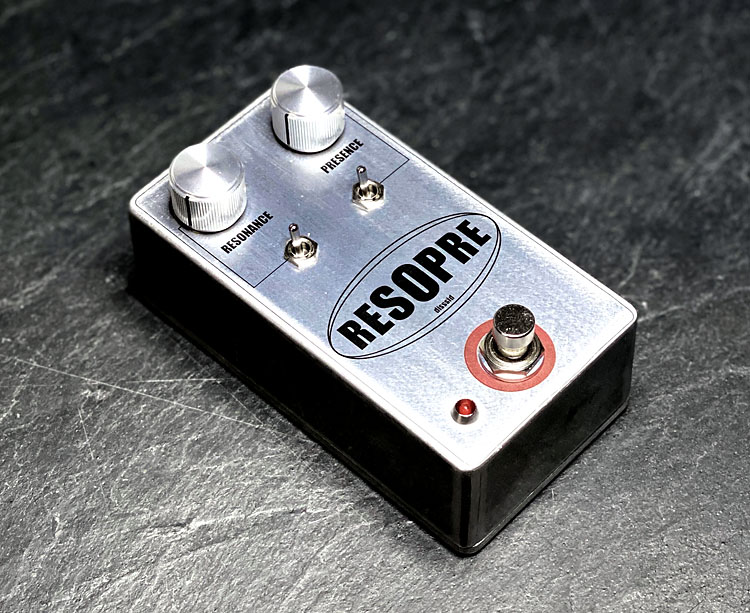

Was macht Resonance? Ist das ein Bass-Boost?
