VVT, VBT, oder wie? Und warum?

Welche Elektronikkombi bevorzugt ihr beim JazzBass?


  • Umfrageteilnehmer
    50

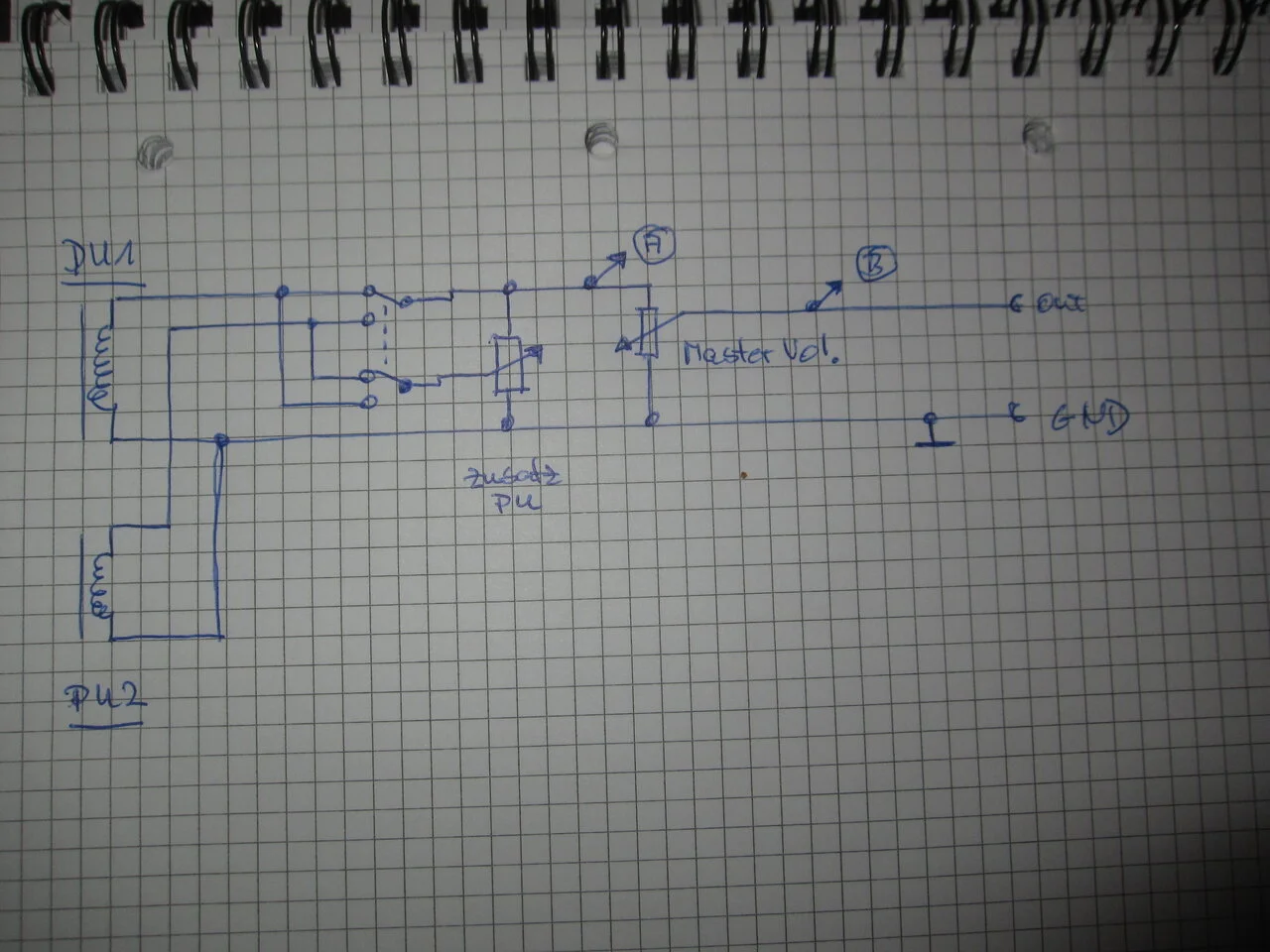

skizze :



mit dem 2 poligen umschalter kann man sich dann den 100 % pick up auswählen

an den punkten A oder B wird dann noch die tonblende angeschlossen .

Ich habe mir die XBlend 2 geholt und bin seeehr zufrieden.


Mit einem kleinen Schalter kann man wahlweise Neck- oder Bridge-PU auf den ersten Regler legen, der auch als Master-Volume funktioniert.
Mit dem zweiten Vol kann man dann den jeweils anderen PU stufenlos dazu mischen, plus Tone 3. Poti.

Das ist die erste Schaltung, mit der ich problemlos alle Sounds incl. Zwischenstellungen einstellen kann und trotzdem einen Master habe.

Leider nicht billig.

@cfortner
Die von Dir beschriebene Funktion, kann auch die oben Skizzierte. Auf der Hompage da kommt aber noch die Parallel Seriell Schalter Funktion dazu, diese hast Du hier auch beschrieben.
@Bass_Zicke
An diese Schaltung gefällt mir sehr dass man 100\0% Vol einfach die PUs umschalten kann. Bei mir ist zu 99 ein PU aus.

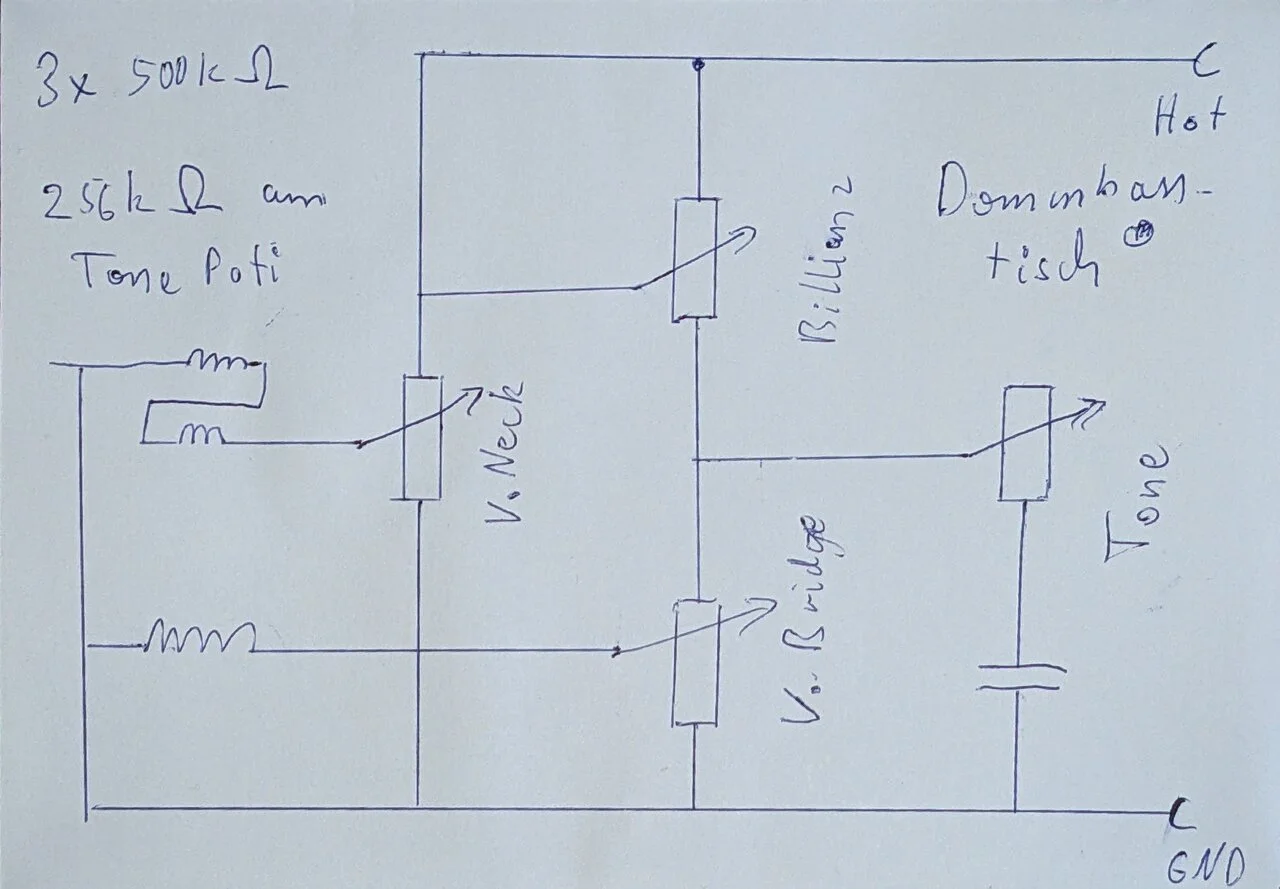

Ich hab mir selbst eine Schaltung ausgedacht, von VVTT auf VVT Brillianz/Resonanz. :D
Ich hab einen aktiven HB, passiviert und das 4. Poti für eine 2. Tone Regler dazu gelötet. Da ich von den beiden Kondensatoren (33 & 44 yF) sowieso nur den kleineren genutzt habe, wollte was anderes Ausprobieren.
Da die Widerstände parallel zu den Tonabnehmern die Eigen Resonanz dämpfen, kann man durch erhöhen des Gesamtwiderstandes den Klang anpassen. Mit dem Zusätzlichen Poti kann ich diesen von 125 bis 250 kOhm verändern.
Die Schaltung hat das Problem dass sie wie hier beschrieben nur "logisch" funktioniert wenn der Bridge Pickup zu gedreht ist.
Der "jetzt wird's kompliziert Teil" ist auch interessant.

An der von @Bass_Zicke geposteten Schaltung möchte ich das auch mal durchtesten.

Ich skiziere später mal, bin gespannt was an meiner Schaltung alles gefunden wird. Mich hat sie überrascht, was man mit den "funzt nicht so" trotzdem nutzen kann.

Zuletzt bearbeitet:
Ich hatte nur ein mal einen Bass, der zwei Volume-Regler hatte, ich hab's gehasst, weil ich regelmäßig vergessen habe, den 2. Regler runterzudrehen.

Da ich das von den esh her schon kannte, bevorzuge ich nen 4fach Schalter, der mir die PUs einzeln/seriell/parallel schaltet.

Schnell einzustellen, die übrigen Regelpositionen waren idR über.


Der Zusätliche Regler macht es natürlich etwas komplizierter.;-)Ob das Banddienlich einen nutzen hat weiß ich nicht.
Ich denke aber dass die Schaltung bei hoher Eingangsimpendanz weniger Effekt zeigt. Mein Combo hat da nur 220kOhm.

etwas komplizierter
Den direkten Nutzen hab ich oben schon beschrieben. Der Nachteil der Schaltung ist natürlich, dass der Bridge PU vernachlässigt wird.
Es ist halt eine Möglichkeit bei 4 Bohrungen für Potis, eine zusätzliche Funktion zu ermöglichen.

Ein Problem das die Schaltung hat ist dass Tone- und Bridge Vol- Regler immer stören wenn nicht ganz zu gedreht.
Das kann man aber nutzen um den Bridge PU (und\oder auch die Tone Regelung) ganz dezent dazu zu mischen, wenn dieser offen ist und der 4. Regler das Signal sanft dazu mischt.
In der Konstellation dass Bridge & Resonanz Regler gleich groß sind, ergibt es sich dass der Bridge PU (Tone) genau zu 50 Prozent in das Signal mit ein fließt. Das ist ein ganz einfach zu findender Zustand von dem aus man nach oben bzw unten einfacher "Lieblingsstellungen" finden kann.

Inspiriert von @Bass_Zicke s Schaltung hab ich eine weitere Möglichkeit in Arbeit.
Da wird der Bridge PU nicht so vernachlässigt. Die 4. Regelmöglichkeit ist dabei auf einen Schalter reduziert, aber mit 2 Push Potis reichen 3 Bohrungen zum E-Fach.

Ich mag die Schaltung meines Votans
VBT und jeder TA ist mit einem Kippschalter parallel, singlecoil oder seriell schaltbar und dann noch die Tonblende - da geht schon sehr viel und ist schnell eingestellt
was mich nervt ist das Doppelstock Poti der aktiven Regelung....das ist einfach eine blöde Fummelei

push - pull Potis für Aktiv/Passiv find ich auch blöd - mit einem einfachen Kippschalter ist sowas viel besser gelöst und man verstellt nicht beim Ziehen des Potis die Lautstärke......

Ich finde VBT praktikabler, allerdings sollte der Balanceregler von guter Qualität sein und in Mittelstellung nicht die Lautstärke absenken (hatte ich mal bei einem günstigen Cort JJ)
