cellkirk74
Kalif anstelle des Kalifen
Der ist longscale. wie gesagt ist das Bild da oben von flyguitars. ich werde gleich mal versuchen das foto von meinm Hochzuladen. Da ist weit mehr Durcheinander...
cellkirk74
Kalif anstelle des Kalifen

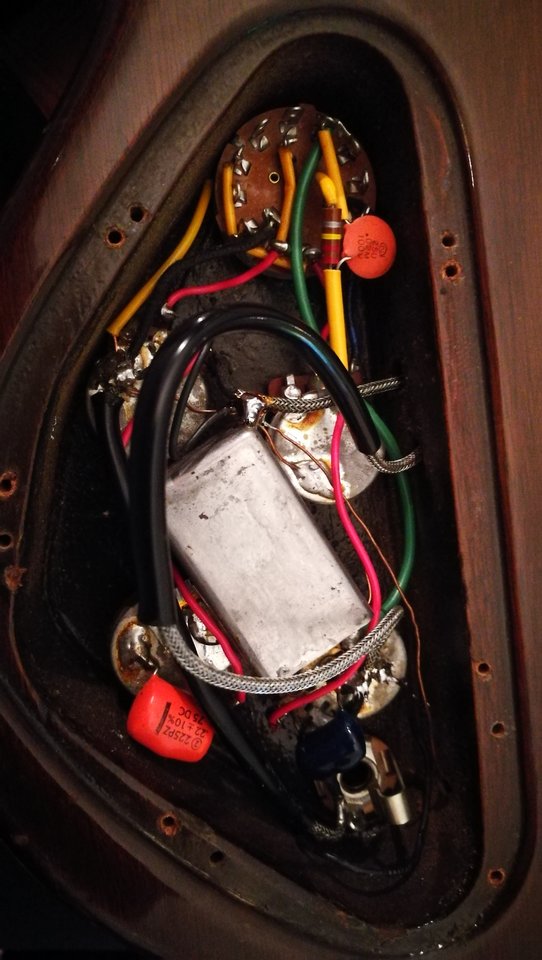

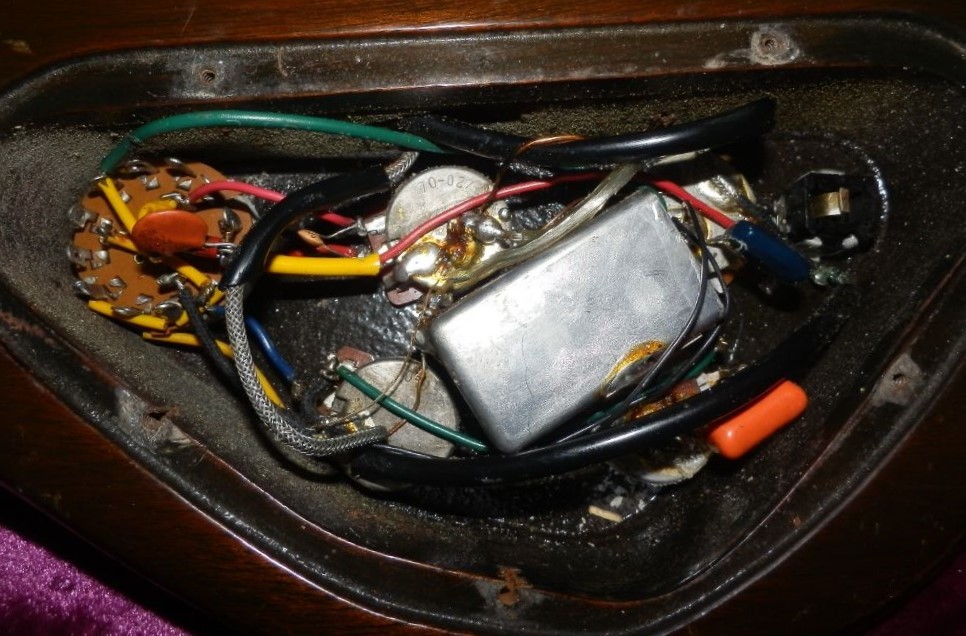

So sieht das in meinem aus. Unmittelbar an der Buchse ist ein Wackler bzw das Kabel lose. Als der Bass ankom fiel mir aber im Efach ein großer Tropfen Lötzinn entgegen. Der muss irgendwo abgegangen sein...
Ok, ich seh da diesen Widerling mit 220 kOhm. Den hat vermutlich jemand reingebastelt, um den Mudbucker zu zähmen. Der Form nach frühe 80er Jahre (ich hab noch ein paar Widerstände aus jener Zeit im Fundus... die sind ziemlich auffällig).
Wenn mans richtig macht, eigentlich keine schlechte Idee. Ich würde dazu allerdings einen Trimmer nehmen. Wenn der Steg-PU erstaunlich laut ist, ist er vielleicht modifiziert. Was ihm möglicherweise sehr gut getan haben könnte (ich habe die Steg-PUs inzwischen auch komplett ersetzt).
Die Schaltung mal in Ruhe zu untersuchen sollte eigentlich kein allzu großes Problem sein.
Wenn mans richtig macht, eigentlich keine schlechte Idee. Ich würde dazu allerdings einen Trimmer nehmen. Wenn der Steg-PU erstaunlich laut ist, ist er vielleicht modifiziert. Was ihm möglicherweise sehr gut getan haben könnte (ich habe die Steg-PUs inzwischen auch komplett ersetzt).
Die Schaltung mal in Ruhe zu untersuchen sollte eigentlich kein allzu großes Problem sein.
cellkirk74
Kalif anstelle des Kalifen

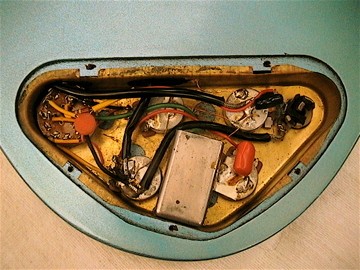

ist dass der orangene oder der blaue? Mein Problem ist ja vor allem mein Lötanalphabetismus und mein Mangel an einem Messgerät.
Ich habe mir gestern die Schaltungen bei flyguitars und bei Cadfael angesehen und irgendwie sind bei mir halt einige zusätzliche Drähte drin. Es sieht auch sehr nach rustikale Lötspaß aus.
So als hätte da jemand versucht, Modifikationen einzubauen.

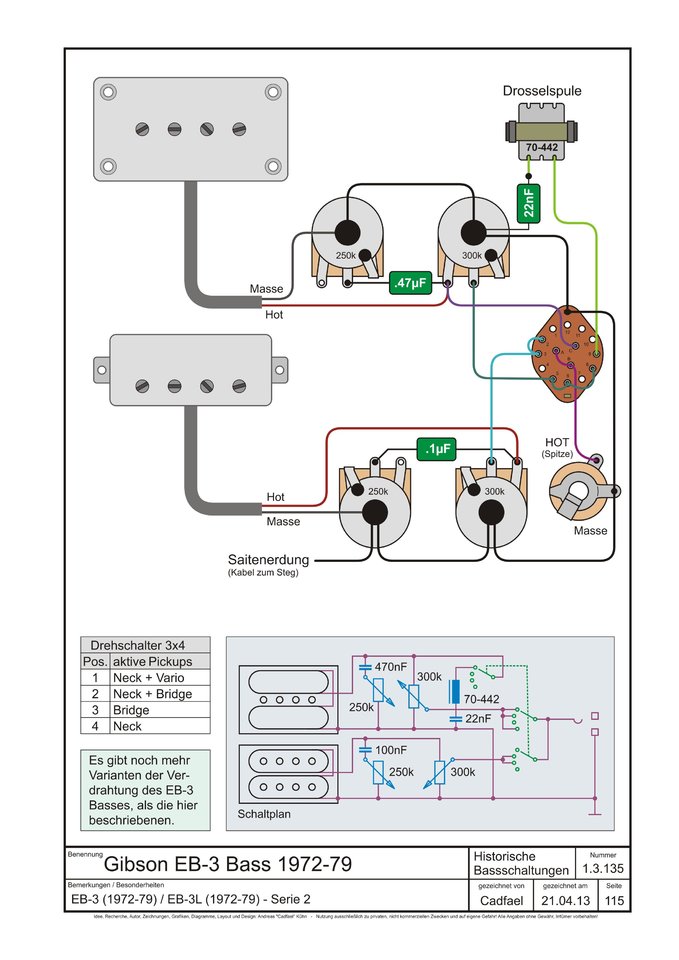

Am liebsten hätte ich ja diese Schaltung verwirklicht:
Aber irgendwie trau ich mir das selbst nicht zu....
cellkirk74
Kalif anstelle des Kalifen

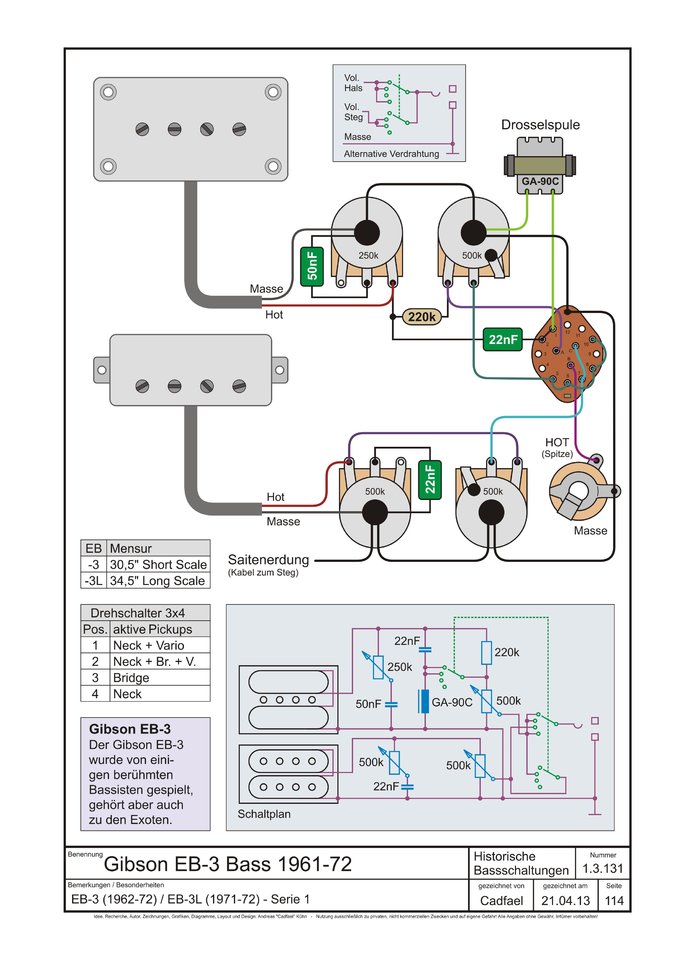

Das was drinn ist müsste eigentlich das hier sein, da kommt auch der 220ger vor:
cellkirk74
Kalif anstelle des Kalifen
keiner ne Idee?
Manchmal muss sogar ich arbeiten
So aus dem Stegreif kann man nichts sagen. Es ist wirklich notwendig, sich die Schaltung im Detail anzuschauen. Es ist z.B. nicht auszuschließen, dass zwar die Schaltung ok ist, aber die Magnete des Mudbuckers entmagnetisiert sind. Bei alten Alnicos kommt das ab und an mal vor. Mit einem starken Elektro- oder Neodymmagneten kann man sie problemlos wieder neu magnetisieren (wenn man sowas besitzt). Notfalls passen da auch 4 Magnete für Humbucker.
Es könnte auch sein, dass der 22nF Kondensator defekt ist oder irgendwo nicht sauber angelötet. Dann liefe das Signal immer über den 220k-Widerstand und würde stark gedämpft.
Es kann auch sein, dass der Schalter ein Kontaktproblem hat...
Es bleibt wirklich nur, die Elektrik in Ruhe durchzusehen bzw. durchzumessen.
So aus dem Stegreif kann man nichts sagen. Es ist wirklich notwendig, sich die Schaltung im Detail anzuschauen. Es ist z.B. nicht auszuschließen, dass zwar die Schaltung ok ist, aber die Magnete des Mudbuckers entmagnetisiert sind. Bei alten Alnicos kommt das ab und an mal vor. Mit einem starken Elektro- oder Neodymmagneten kann man sie problemlos wieder neu magnetisieren (wenn man sowas besitzt). Notfalls passen da auch 4 Magnete für Humbucker.
Es könnte auch sein, dass der 22nF Kondensator defekt ist oder irgendwo nicht sauber angelötet. Dann liefe das Signal immer über den 220k-Widerstand und würde stark gedämpft.
Es kann auch sein, dass der Schalter ein Kontaktproblem hat...
Es bleibt wirklich nur, die Elektrik in Ruhe durchzusehen bzw. durchzumessen.

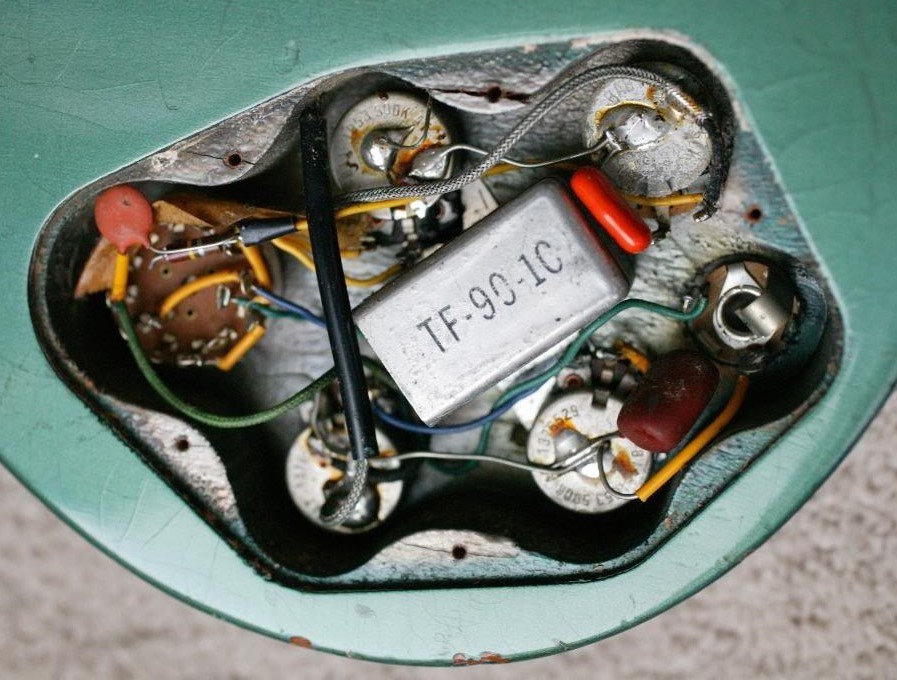

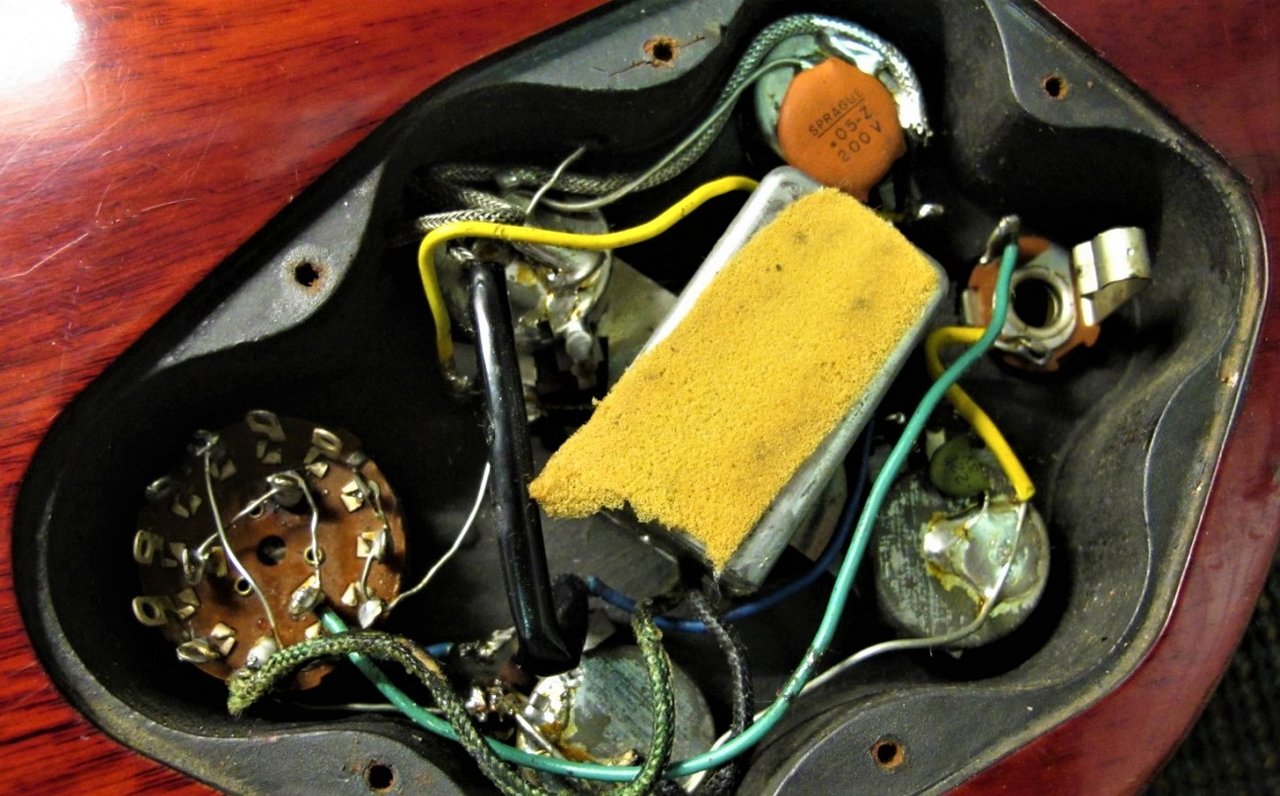

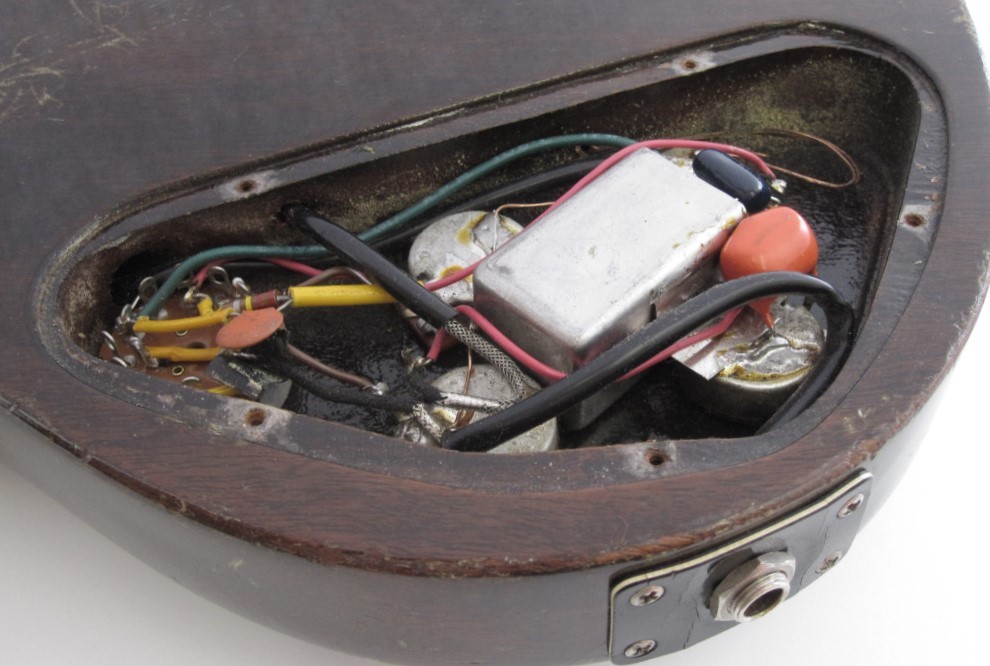

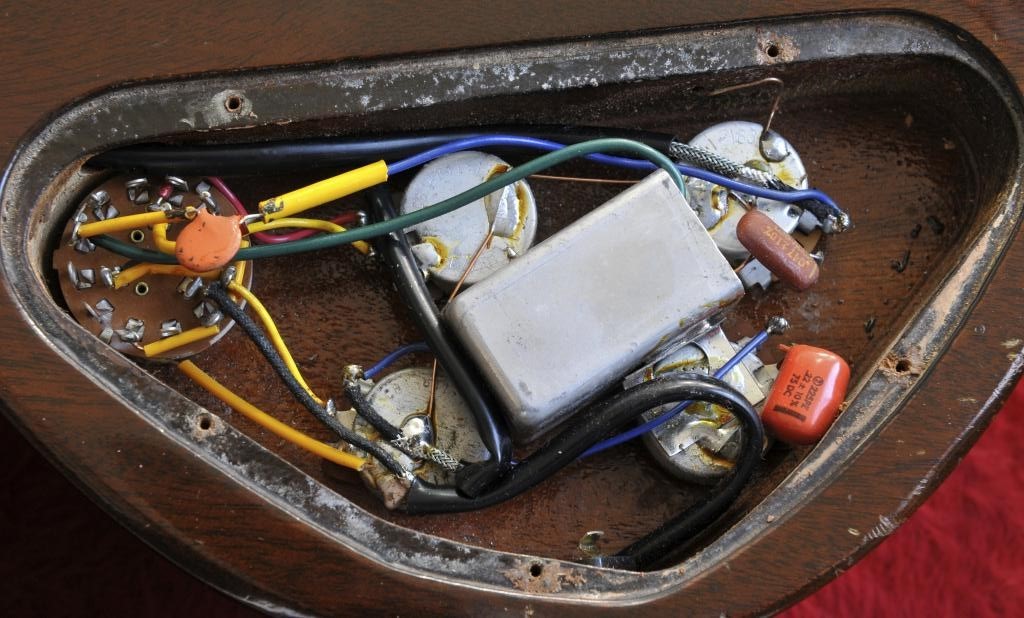

Zwar keine Idee, aber einige Bilder
die weiterhelfen könnten ...

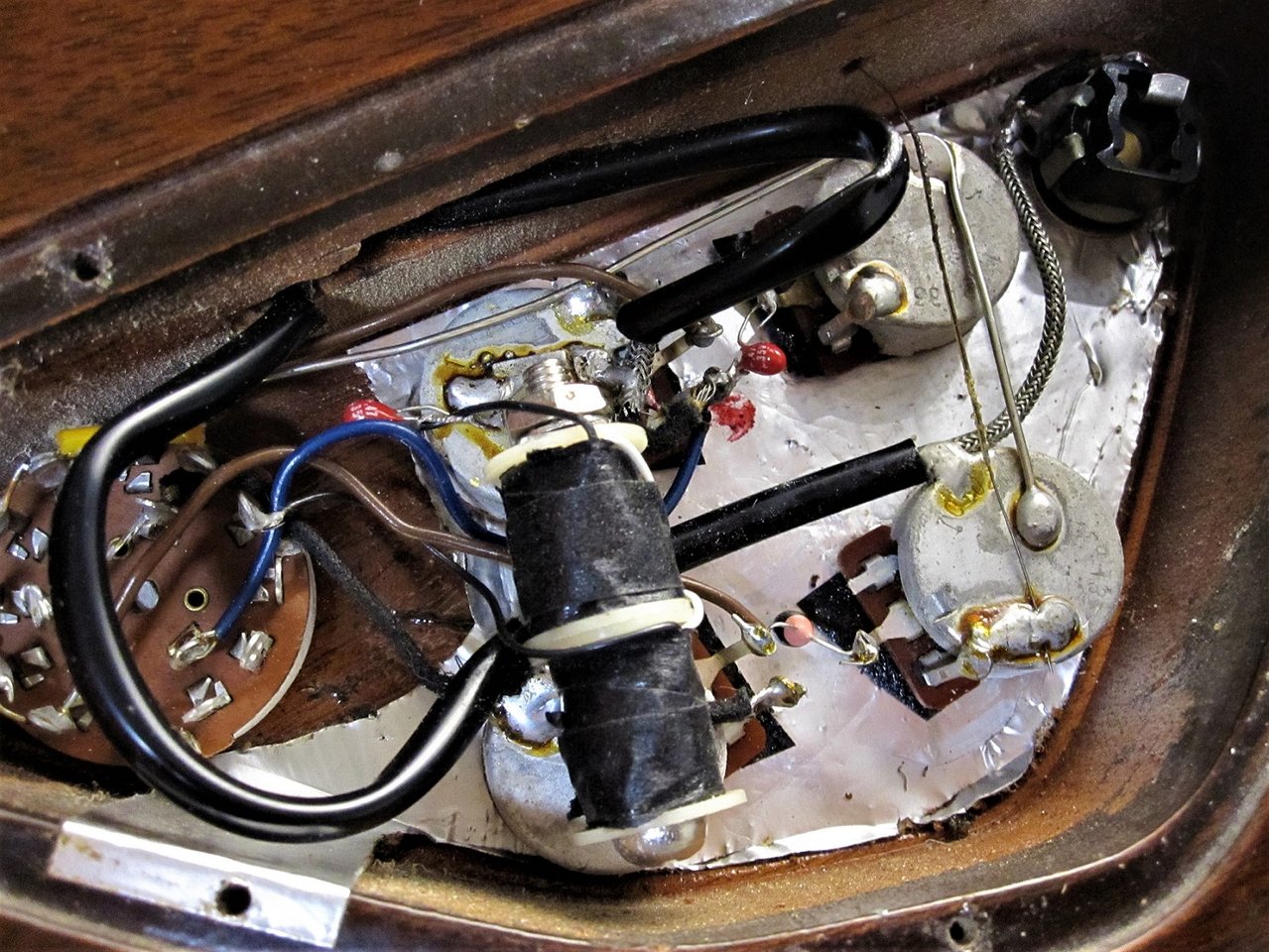

der 74er ist meiner, alle übrigen Abbildungen irgendwann mal
von igendwo (zumeist ebay ) ... gesammelt

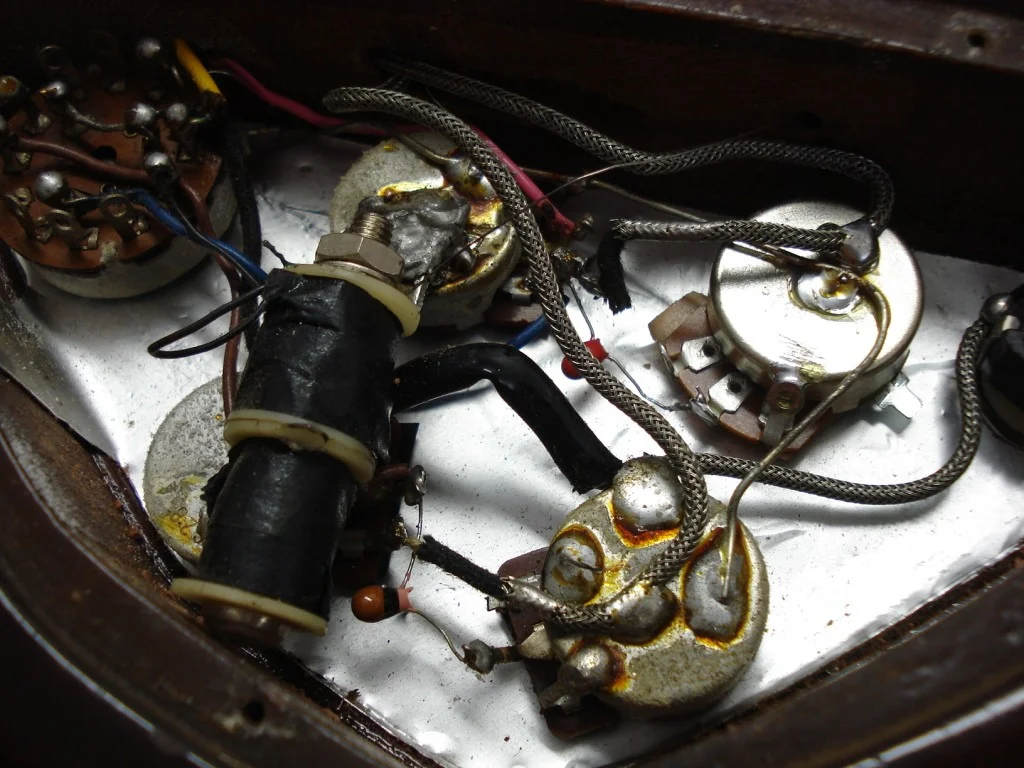

1975
1974

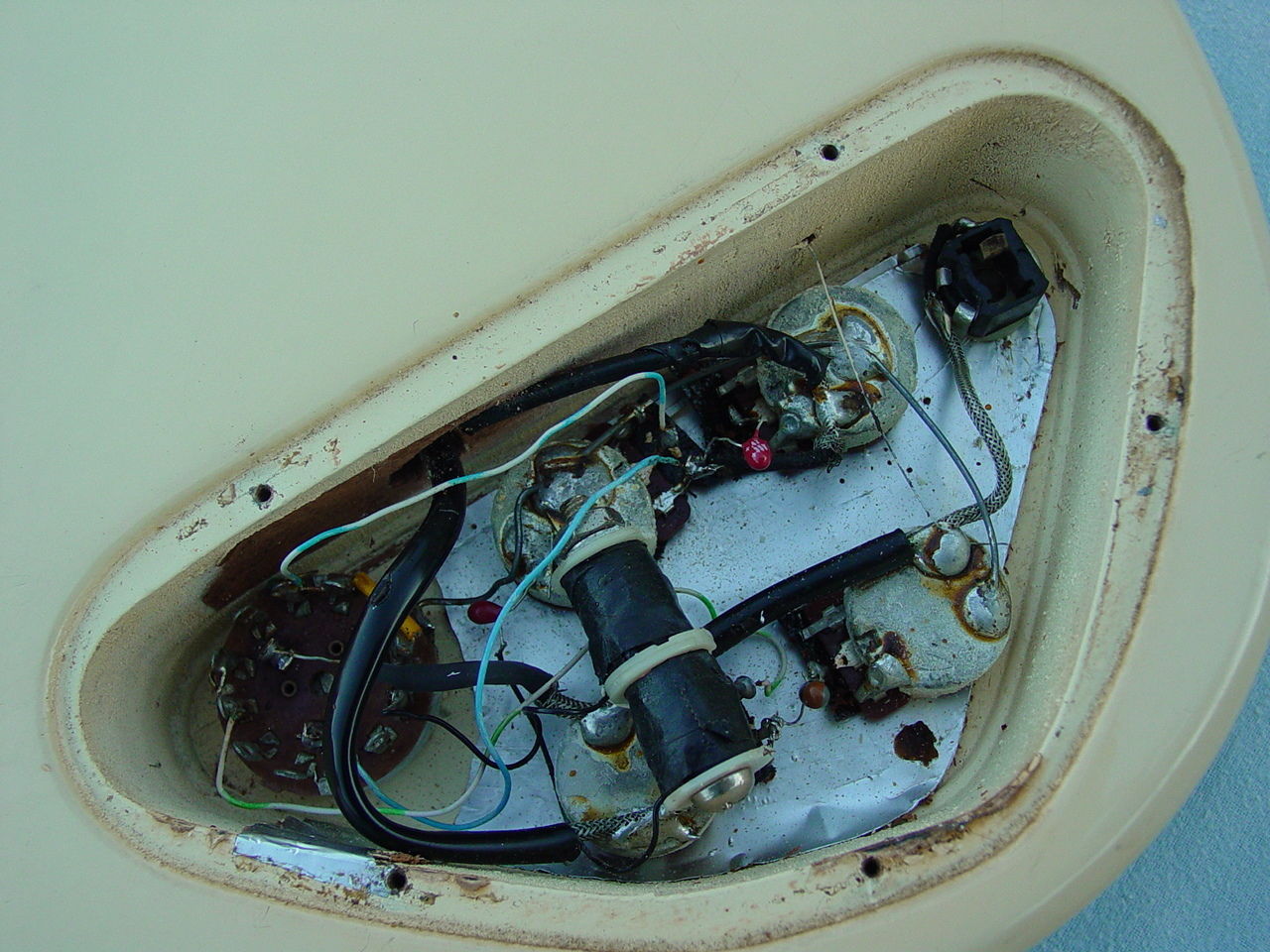

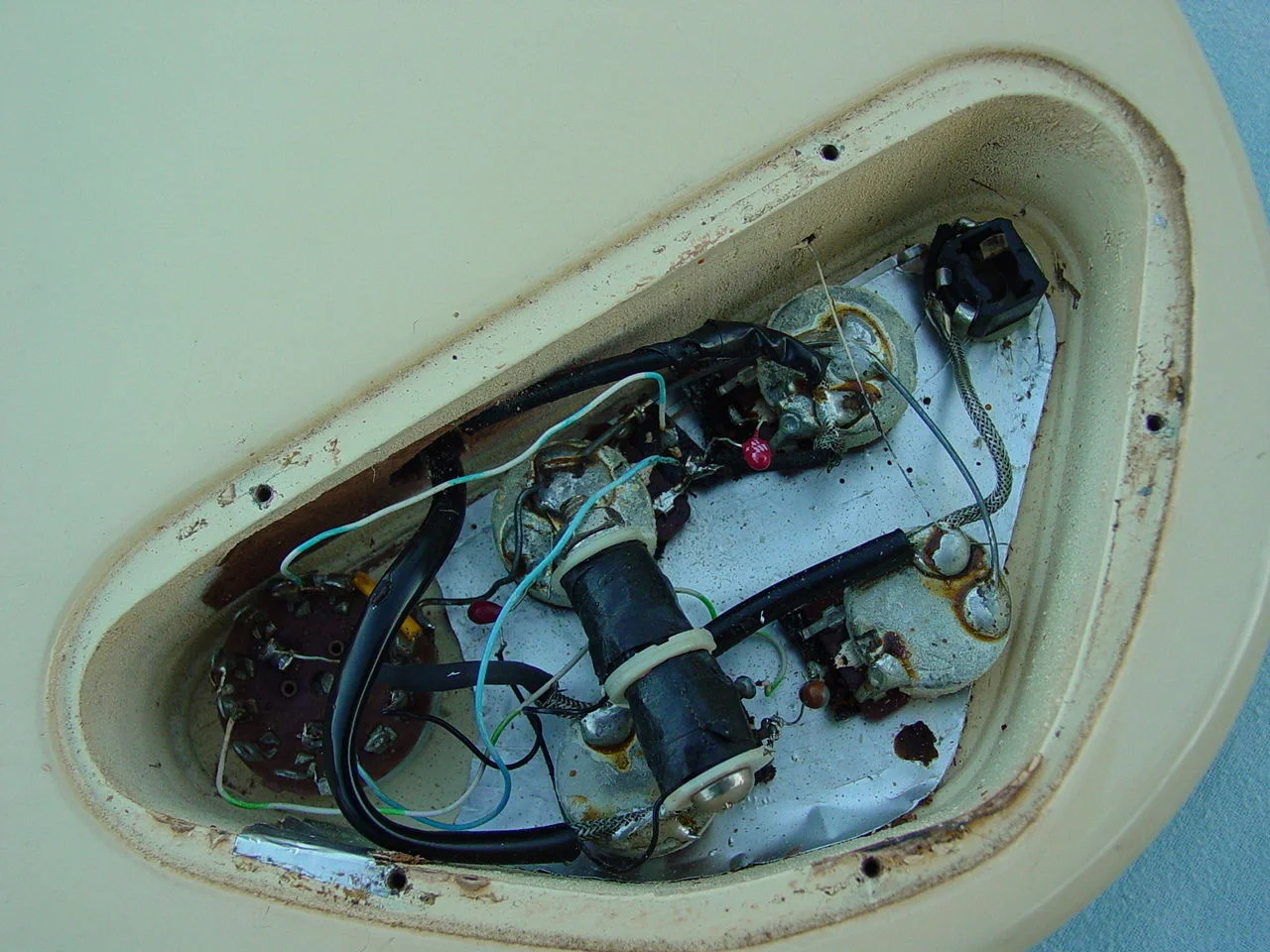

1973
1972
1971
1970
1968

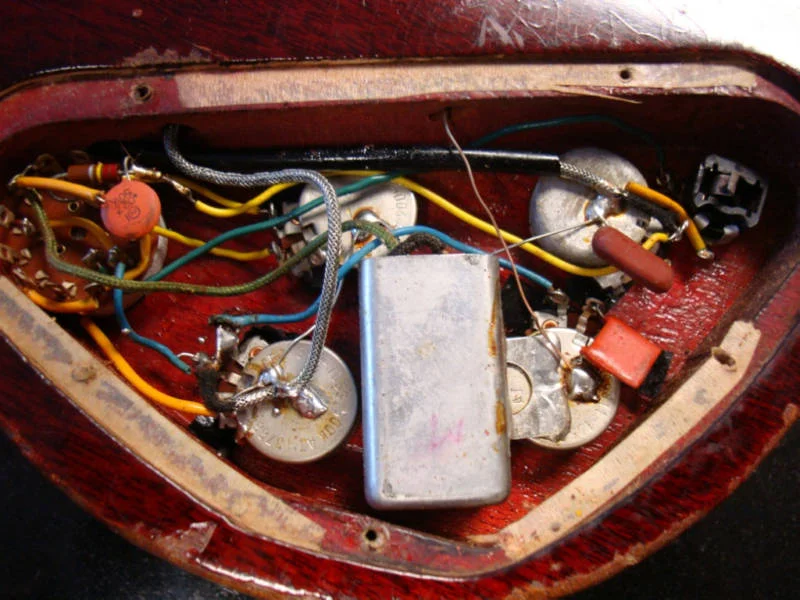

1967
1965

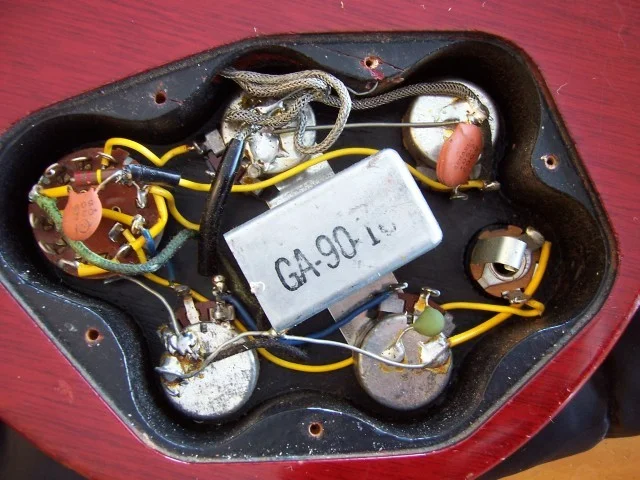

1964
...einen hab ich noch (frei nach OTTO) (genaugenommen zwei)
1962

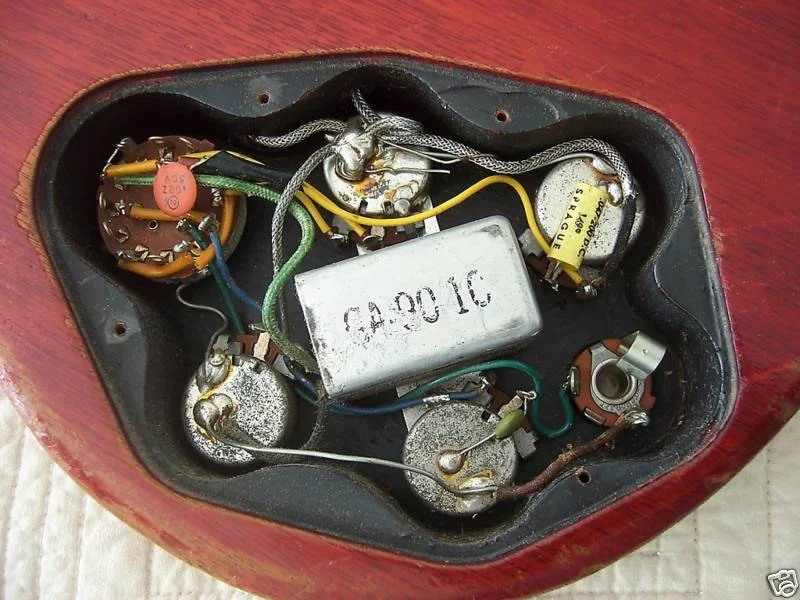

1961
1962
1961
Zuletzt bearbeitet:
cellkirk74
Kalif anstelle des Kalifen
cellkirk74
Kalif anstelle des Kalifen
das ist ziemlich exakt der kram bei mir:
Hier in den Anzeigen ist ein roter EB-2d, der ganz in meiner Nähe steht.
https://www.bassic.de/kleinanzeigen/gibson-eb-2d-1966-cherry.10376/
(ich kenne den Verkäufer nicht, ist mir nur just aufgefallen)
https://www.bassic.de/kleinanzeigen/gibson-eb-2d-1966-cherry.10376/
(ich kenne den Verkäufer nicht, ist mir nur just aufgefallen)
Gute Frage!
Basvarken
the gibson bass book
Hmmm... nicht gut.
Sowohl auf dem Kopf als auch auf dem Aufkleber...
Zumindest verdächtig
Wahrscheinlich jemals gestohlen.
Vielleicht weiß der jetzige Besitzer nichts davon?
Bestimmt spannend wenn man den Bass versichern will.
cellkirk74
Kalif anstelle des Kalifen
Guess who's back!
...jetzt macht er auch ordentlich boom und tatsächlich macht die Schaltung Neck + Bridge + varitone am meisten Spaß. Von all den gibson Pickups die ich bisher hatte haut dieser mudbucker wohl den krassten output raus. Jetzt muss ich mir nur noch überlegen was für Saiten der bekommen soll...oder ich spiel erstmal das was drauf war....
...jetzt macht er auch ordentlich boom und tatsächlich macht die Schaltung Neck + Bridge + varitone am meisten Spaß. Von all den gibson Pickups die ich bisher hatte haut dieser mudbucker wohl den krassten output raus. Jetzt muss ich mir nur noch überlegen was für Saiten der bekommen soll...oder ich spiel erstmal das was drauf war....
Zuletzt bearbeitet:
cellkirk74
Kalif anstelle des Kalifen

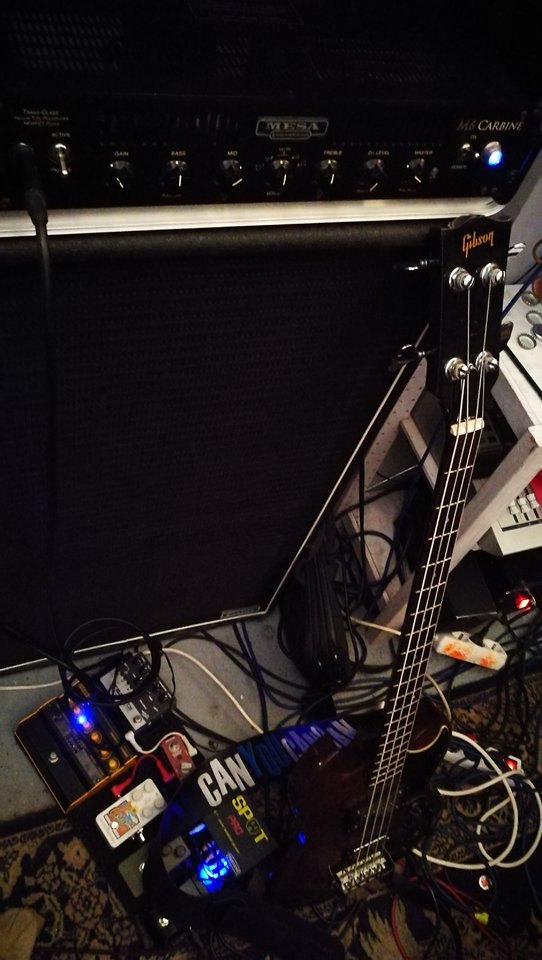

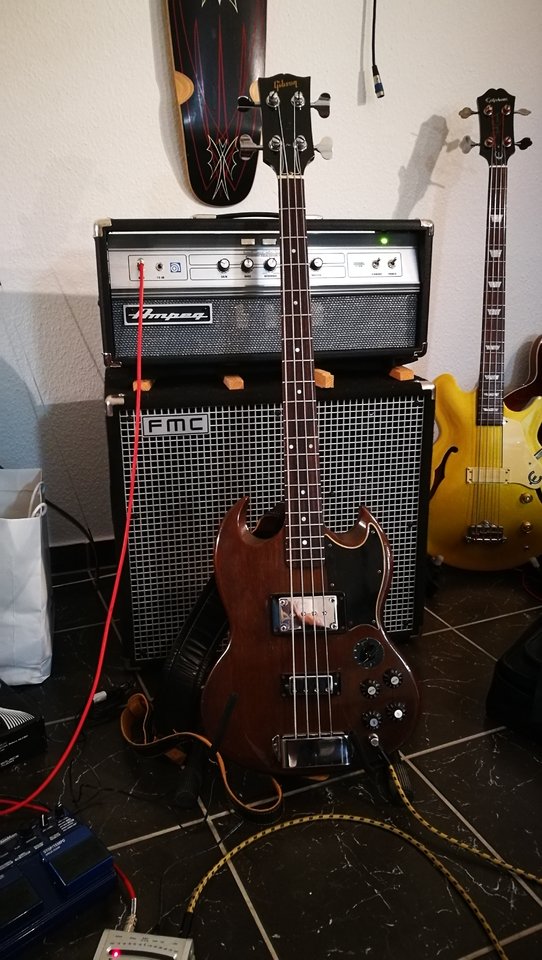

Der kam gestern bestens auf der Soulprobe
MrTommyGrowls
Es heißt Squier!
Hat zufällig mal jemand n.Thunderbird pickup statt dem mudbucker in nen longscale eb3 verbaut? Das reizt mich schon lange.... und ich hab hier noch n set 60s tbird pickups von EY
