Es geht um meinen ältesten Eminent 2. Den Vollröhrigen.
Der steht seit Monaten in der Ecke und spielt nicht mehr. Sichtprüfung: die Röhren (Telefunken, je nach voriger Nutzung könnten das noch die ersten sein) sind schon sehr alt und zeigen deutliche Verschleißspuren (Ablagerungen im Kolben). Aber sie sehen aus, als ob sie noch spielen könnten.
Also nachmessen. Anodenspannung am Einspeisepunkt der Übertragers 780V.
Passt, weitermachen.
Kathodenströme - zum Glück hat das Teil ja 10 Ohm Widerstände, an denen man messen kann. Ok, die lagen weit auseinander, auch die Poti-Einstellungen - das passte zwar zur Optik der Röhren und hatte mal sauber funktioniert. Also nachstellen. Jetzt stehen die Potis wieder nahezu gleich und leider auch etw so wie vorher die schlechtere Röhre. Aber egal. sie lassen sich sauber biasen.
Beim Soundcheck dann eine gewisse Ernüchterung: der Amp wirkt ausgesprochen leise und ein wenig kraftlos, schwächer als der Little Bea_R mit seinen 12W.
Was bedeutet, dass ich ihn durchprüfen (Schirmgitterspannung - da sind tatsächlich noch die alten Schirmgitterwiderstände drin!) und dann höchstwahrscheinlich die Endröhren tauschen darf. Schade, aber das ist halt der Zahn der Zeit...
Gut finde ich aber, dass die Kiste erstmal wieder soweit tut, dass ich mein nächstes Projektchen angehen kann:

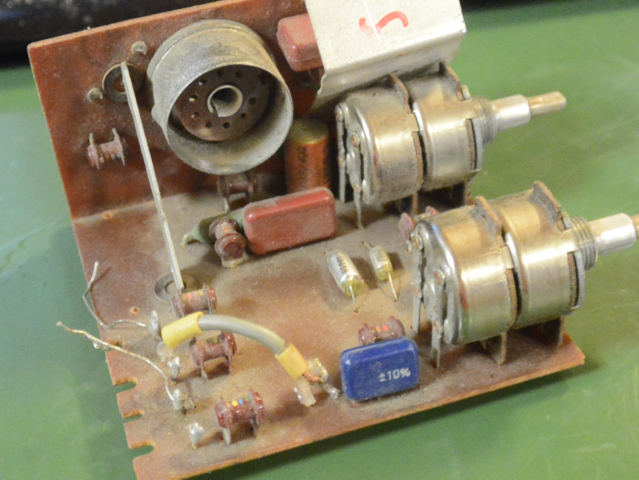

ein wenig hatte ich das Gerät ja schon gemoddet: 2 Eingangsmodule ausgebaut und in den beiden anderen die Eingangsimpedanz erhöht. Der Sound über diese ist jetzt sehr brauchbar und wegen der Klangregelung eher ampegartig. Leider passt das nicht immer; ich gerne auch einen hiwattartigen Klang von der Kiste.
Also ein Modul basteln, dessen Klangregelung passend ausgelegt ist.
Bestandsaufnahme: Eingangsempfindlichkeit des Mixermoduls 21mV bzw 16mV, je nach benutztem Eingang. Das ist praktisch, weil ich mehr oder weniger nur die Verluste der Klangregelung ausgleichen und die übliche Verstärkungsreserve bereitstellen muss. Als Röhre müsste eine ECC82 gut ausreichen. Die hat auch den immensen Vorteil einer geringen Ausgangsimpedanz, so daß ich die Potis aus einem der ehemaligen Module vom G-2000 auschlachten kann - da haben die Lautstärkepotis nur 100 kOhm. Geht zwar auch mit der ECC83, macht aber nur bedingt Spaß, und vor allem ist die Verstärkung der ECC83 auch an 100k Last noch höher als benötigt. Weil die ECC82 ja ich eine Schaltung für die ECC83 ganz gut funktioniert, besonders, wenn der Anodenwiderstand nicht allz groß ist, darf ich wohl sogar faul sein und kann aufs Rechnen verzichten (dafür aber bei der Eingangsstufe der M40 lunzen).
Klangregelung: beim Little Bea_R kämpfe ich in der Praxis dann leider doch mit zu starken Bässen und zu wenigen Höhen (für das, was ich im Duo benötige), beim G-2000 ebenfalls.Und das sehr schöne einstellbare Mittenfilter kann ich hier nicht umsetzen, weil nur Platz für 2 Trioden ist, ich aber hinter dem Filter ein dritte bräuchte.
Was aber ganz gut zu gehen scheint ist der alte 2-bandige Tonestack vom Bandmaster 6G7. Den kann man so auslegen, dass sein Mittenloch ziemlich gut dem meiner gewohnten Einstellung am Mywatt entspricht. Und für alles andere hab ich ja schon zwei taugliche Kanäle...

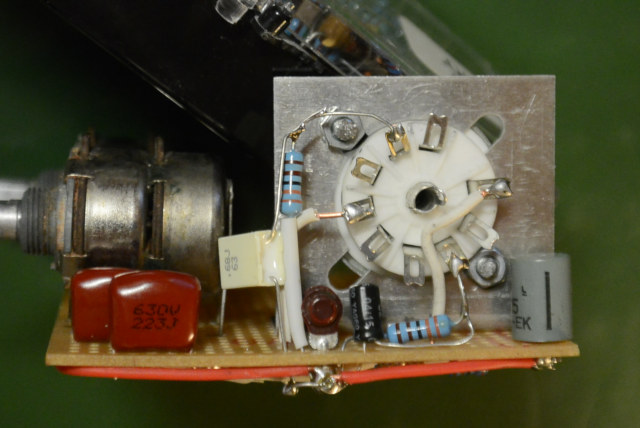

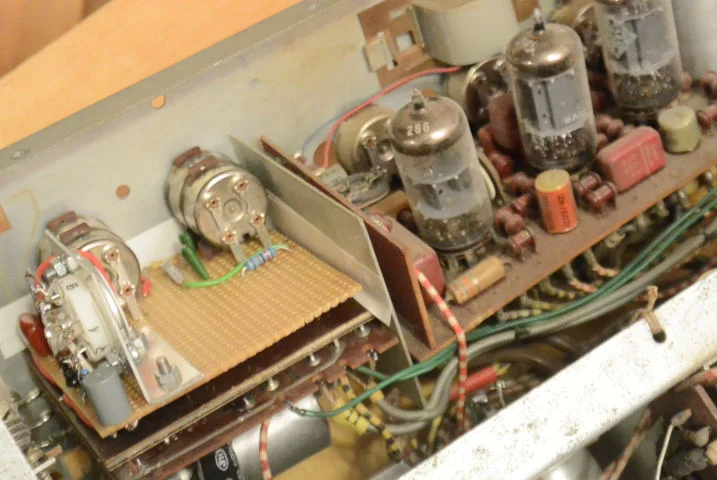

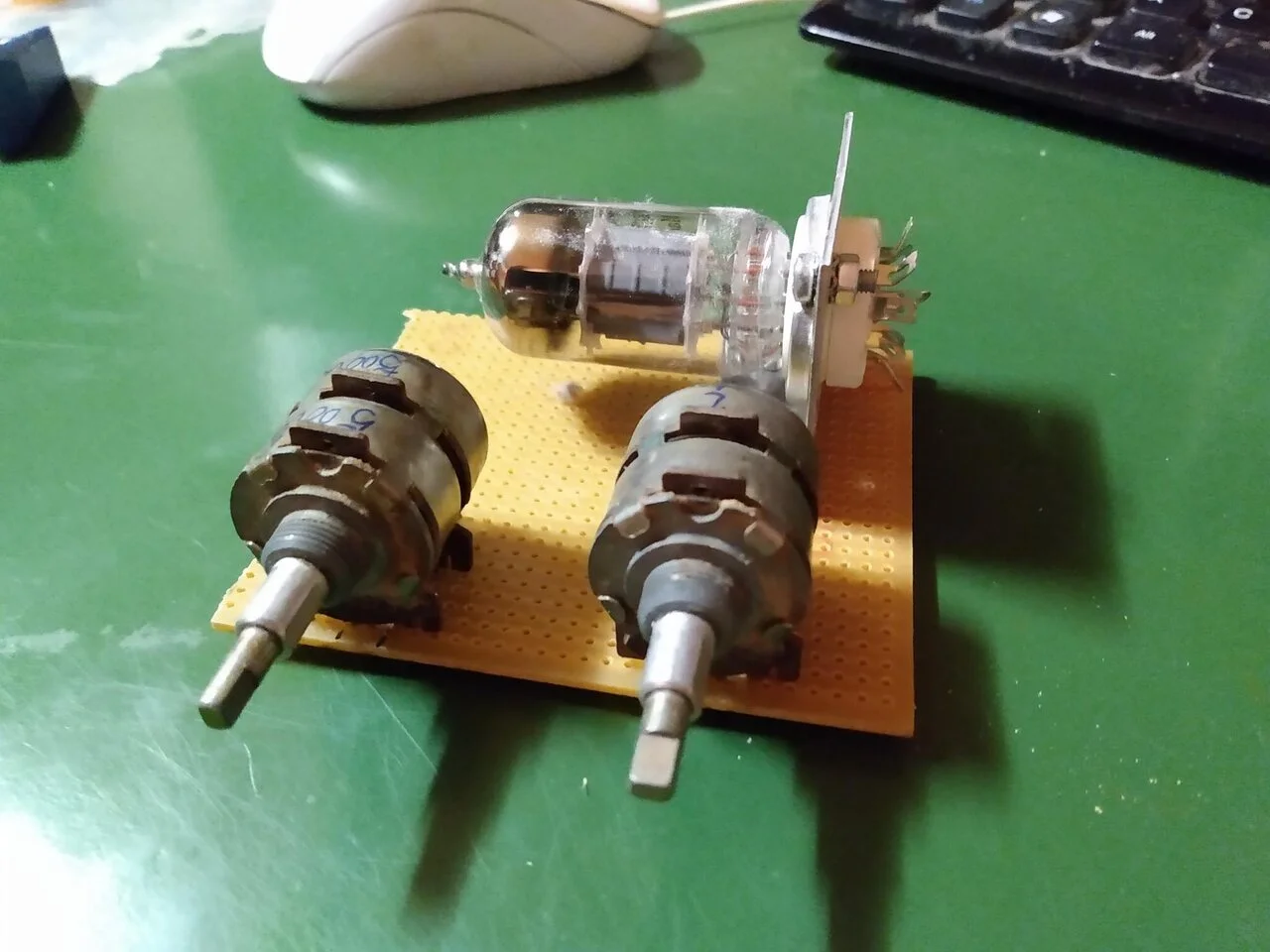

Aufgebaut wird das ganze auf eine Lochrasterplatine; die Röhre wird dabei liegend auf einem Blechwinkel an der Platine befestigt - der Enge im Eminent geschuldet.
Der steht seit Monaten in der Ecke und spielt nicht mehr. Sichtprüfung: die Röhren (Telefunken, je nach voriger Nutzung könnten das noch die ersten sein) sind schon sehr alt und zeigen deutliche Verschleißspuren (Ablagerungen im Kolben). Aber sie sehen aus, als ob sie noch spielen könnten.
Also nachmessen. Anodenspannung am Einspeisepunkt der Übertragers 780V.
Passt, weitermachen.
Kathodenströme - zum Glück hat das Teil ja 10 Ohm Widerstände, an denen man messen kann. Ok, die lagen weit auseinander, auch die Poti-Einstellungen - das passte zwar zur Optik der Röhren und hatte mal sauber funktioniert. Also nachstellen. Jetzt stehen die Potis wieder nahezu gleich und leider auch etw so wie vorher die schlechtere Röhre. Aber egal. sie lassen sich sauber biasen.
Beim Soundcheck dann eine gewisse Ernüchterung: der Amp wirkt ausgesprochen leise und ein wenig kraftlos, schwächer als der Little Bea_R mit seinen 12W.
Was bedeutet, dass ich ihn durchprüfen (Schirmgitterspannung - da sind tatsächlich noch die alten Schirmgitterwiderstände drin!) und dann höchstwahrscheinlich die Endröhren tauschen darf. Schade, aber das ist halt der Zahn der Zeit...
Gut finde ich aber, dass die Kiste erstmal wieder soweit tut, dass ich mein nächstes Projektchen angehen kann:
ein wenig hatte ich das Gerät ja schon gemoddet: 2 Eingangsmodule ausgebaut und in den beiden anderen die Eingangsimpedanz erhöht. Der Sound über diese ist jetzt sehr brauchbar und wegen der Klangregelung eher ampegartig. Leider passt das nicht immer; ich gerne auch einen hiwattartigen Klang von der Kiste.
Also ein Modul basteln, dessen Klangregelung passend ausgelegt ist.
Bestandsaufnahme: Eingangsempfindlichkeit des Mixermoduls 21mV bzw 16mV, je nach benutztem Eingang. Das ist praktisch, weil ich mehr oder weniger nur die Verluste der Klangregelung ausgleichen und die übliche Verstärkungsreserve bereitstellen muss. Als Röhre müsste eine ECC82 gut ausreichen. Die hat auch den immensen Vorteil einer geringen Ausgangsimpedanz, so daß ich die Potis aus einem der ehemaligen Module vom G-2000 auschlachten kann - da haben die Lautstärkepotis nur 100 kOhm. Geht zwar auch mit der ECC83, macht aber nur bedingt Spaß, und vor allem ist die Verstärkung der ECC83 auch an 100k Last noch höher als benötigt. Weil die ECC82 ja ich eine Schaltung für die ECC83 ganz gut funktioniert, besonders, wenn der Anodenwiderstand nicht allz groß ist, darf ich wohl sogar faul sein und kann aufs Rechnen verzichten (dafür aber bei der Eingangsstufe der M40 lunzen).
Klangregelung: beim Little Bea_R kämpfe ich in der Praxis dann leider doch mit zu starken Bässen und zu wenigen Höhen (für das, was ich im Duo benötige), beim G-2000 ebenfalls.Und das sehr schöne einstellbare Mittenfilter kann ich hier nicht umsetzen, weil nur Platz für 2 Trioden ist, ich aber hinter dem Filter ein dritte bräuchte.
Was aber ganz gut zu gehen scheint ist der alte 2-bandige Tonestack vom Bandmaster 6G7. Den kann man so auslegen, dass sein Mittenloch ziemlich gut dem meiner gewohnten Einstellung am Mywatt entspricht. Und für alles andere hab ich ja schon zwei taugliche Kanäle...
Aufgebaut wird das ganze auf eine Lochrasterplatine; die Röhre wird dabei liegend auf einem Blechwinkel an der Platine befestigt - der Enge im Eminent geschuldet.
Diese alten deutschen Fabrikate haben zwar so ein bisschen das angestaubte Tanzcombo Image, aber die Qualität war gut. Bin gespannt auf das Ergebnis ...
