Hallo zusammen,
die G.A.S. Leute kennen das sicherlich: Man hat schon ein paar Bass-Verstärker besessen und gespielt, aber keiner hat einen so richtig aus den Socken gehauen. Oder wog 40kg. Da kommt ja der ein oder andere auf die Idee, mal selber so einen Kasten zusammenzubauen. Kann ja ni sein, dass man 1300 Eier für einen Bass-Röhrenverstärker ausgeben muss. Und Endstufen alleine gibt es röhrenbetrieben ja auch nur eine Hand voll. Und dann sind die ja meist auch recht teuer. Und wenn es, wie das https://www.reussenzehn.de/de/musiker/gitarren-endstufen/slave-200.php Teil, schon mal 2 Enstufen in einem Gehäuse sind, wieso haben die keine Frequenzweiche zuschaltbar gemacht, so dass man entweder Stereo oder Biamp das Aggregat fahren kann. Muss man halt selber alles machen
Ein klein wenig Hilfe hatte ich von Beate. Danke dafür. Der Ratschlag deinerseits hat dann meinen verkorksten Gedankenknoten gelöst.
Als Endprodukt soll also rauskommen:
* Röhrenendstufe
* 2xMono-Ausgang oder Stereo schaltbar
* Wenn mono, dann auch als Biamp-Stufe schaltbar, Center-Frequenz des Biampings soll durschstimmbar sein. Eine gute Schaltung findet man in diesem Buch: * Ausgangsleistung so groß wie möglich, also 2x2 KT88 mit geschätzten 2x100W Leistung
* Netztrafo benötigt einen 230V Eingang; Ausgang muss mindestens 200W an 420VAC liefern, zusätzlich 2x6,3V für die Röhrenheizung, 1x20VAC für die +/-15V für die Biamp und Biasing-Mess-Schaltung, 1x50VAC für das Endstufen-Biasing; habe ich ein ebay-KA-Schnäppel gemacht

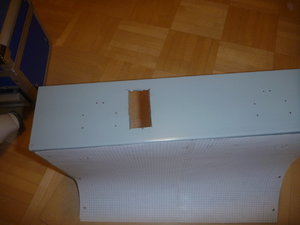

* Gehäuse kommt von Hammond und muss bearbeitet werden: https://www.tube-town.net/ttstore/cover-1451-30-schwarz.html plus Unterbau: https://www.tube-town.net/ttstore/chassis-1441-34-schwarz.html
* 2x Übertrager: https://www.tube-town.net/ttstore/hammond-1650r.html
* Vorstufe mit 2x12AX7 und 2x12AU7
* Vorstufen-Versorgung wird als geregelte Spannung pro Seite bereitgestellt
* Platine selber am Rechner erstellen und dann fertigen lassen.
Als sinnvoll hat sich während meiner letzten Bastelversuche herausgestellt, dass eine gefertigte FR4-Platine kaum Bestückungsfehler nach sich zieht, verglichen mit den oldschooligen Turrent-Board-Basteleien. Nun muss aber für eine Platinenfertigung erst mal ein nützliches Programm her. Und siehe da, nach jahrelanger Suche bin ich nun mit KiCad sehr zufrieden. Die Software ist gratis im Netz herunterladbar und Tutorials gibt es bei YT genug.

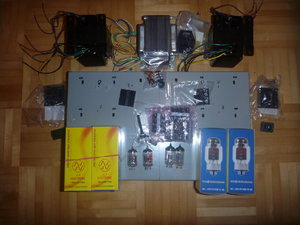

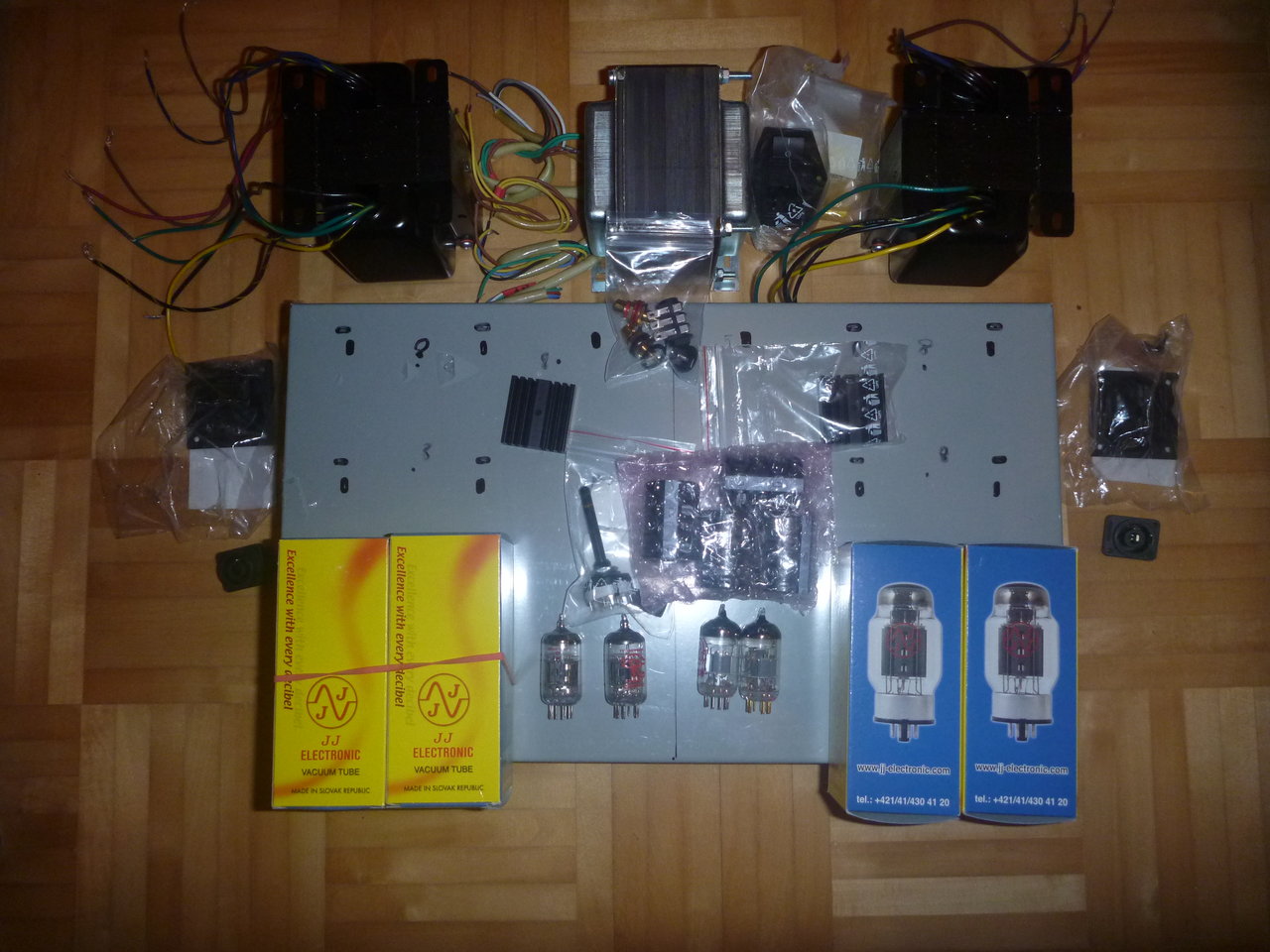

Meiner Erfahrung nach ist es auch nützlich, bevor man die Platine zeichnet, schon mal nach den Vorgaben des Schaltplans alle notwendigen Bauteile zu kaufen. Zum einen, weil teilweise irgendwelche Verbindungsstecker ausgerechnet aus Amerika eintrudeln müssen, was dann auch schon mal 8 Wochen gedauert hat. Zum zweiten, weil dann das Geld für den Krempel schon ausgegeben ist und man das Projekt nicht heimlich im Sande verlaufen lassen kann. Da wird der Schweinehund vor einem hergetrieben. Und der dritte, wichtigste Aspekt: Wenn man Bauteile für das Platinenlayout platziert, ist es sehr hilfreich, wenn man den Footprint mal eben schnell nachmessen kann, ob er passt. An sonsten fummelt man dann rum

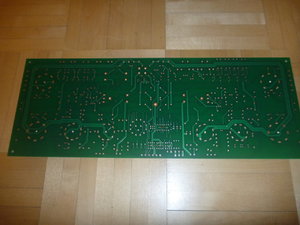

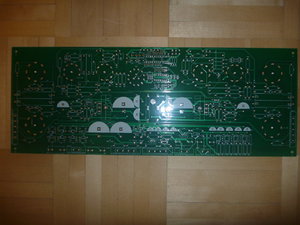

Was sind so eure Bastelvorhaben? Interessiert das überhaupt wen? Wenn ja, werde ich bei Gelegenheit über den Fortschritt informieren. Hier schon mal eine kleine Vorschau von der Platine. Und der Schaltplan zu dem Vorhaben.
Status now: PCB ist beim Fertiger und kommt geschätzt in 2 Wochen bei mir an.
Gruß
Clemens
