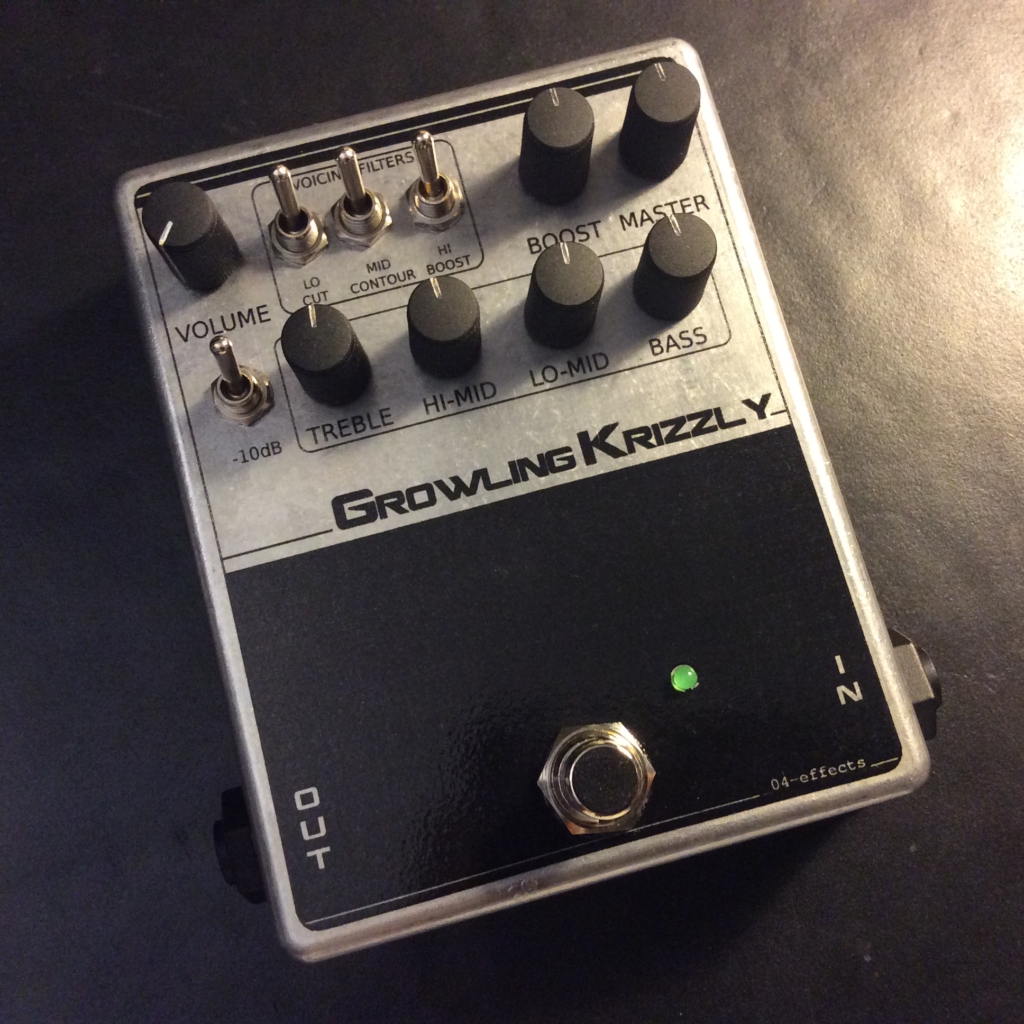

Bauanleitung: Growling Krizzly (GK_04) - Basis-Version.

hier geht es übrigens zur Deluxe-Anleitung​

0 - Vorwort:

In dieser Anleitung werde ich versuchen jeden einzelnen Schritt zu dokumentieren, so dass selbst DIY-Gelegenheitstäter den Growling Krizzly erfolgreich nachbauen können. Dennoch ist der GK_04 kein Anfängerprojekt; Bastelanfängern sei z.B. der NE_04 (NE-1 Clone) empfohlen.

1 - Bauteile

Die Platine kann von mir bezogen werden für 10 €/Stück (+Versand) [PN]. Stressfrei ist natürlich der Bausatz von Musikding. Dort sind bereits alle notwendigen Teile enthalten. Bausatz auswählen, Decal dazu und schon hat man - ohne sich mit einzelnen Widerständen/Kondensatoren herumschlagen zu müssen, alles was man braucht.

hier geht's zum Musikding-Bausatz

Um die Platine zu bestücken, werden folgende Bauteile benötigt.
alle Teile in ROT sind optional.

Widerstände:

• 1x 470R
• 1x 2,2k (LED Vorwiderstand)
• 1x 3,3k
• 4x 4,7k
• 6x 5,6k
• 8x 12k
• 2x 22k
• 4x 33k
• 3x 47k
• 1x 56k
• 1x 120k
• 3x 220k
• 5x 470k
• 1x 1M

Kondensatoren:

• 1x FKP2 47pF 1000V
• 2x FKP2 100pF 1000V

• 2x Keramik 560 pF
• 3x MKT 2,2nF
• 2x MKT 4,7nF
• 3x MKS2 10nF (≙0,01µF)

• 4x MKT 0,1uF (≙100nF)
• 3x MKT 0,22uF (≙220nF)
• 1x Panasonic FC 1uF/100V
• 3x Panasonic FC 10uF/100V oder SHR 10uF/35V
• 2x Panasonic FC 220uF/63V
• 1x 470uF/63V radial

Potis:

• 1x Potentiometer 9mm 50k log Print
• 6x Potentiometer 9mm 50k lin Print

Mechanik:

• 4x Kippschalter SPDT 1x UM print
• 3x 8 Pin Sockel Präzision
• 1x 3PDT Fußschalter
• 1x DC Buchse
• 2x Klinkenbuchsen (z.B. Amphenol Slim)
• 7x (optional) Poti-Knopf
• 1x (optional) LED-Fassung Chrom

Halbleiter:

• 1x LED (z.B. Grün)
• 3x LF353
• 1x J113
• 4x 12V Zener Dioden 0,5W
• 1x DIL-Gleichrichter (z.B.: DF06) (nicht bei Musikding EINZELN verfügbar; im Bausatz jedoch enthalten)
• 1x Traco Power TMR2 1223WIN oder Traco Power TMR3-1223WIE (nicht bei Musikding EINZELN verfügbar; im Bausatz jedoch enthalten)

Sonstiges:

• 1x BB-Gehäuse (z.B. Type BB natur oder Type BB farbig )
• sowie mehrere Litzen (min.: 2m) falls nicht vorhanden
• Decal (Laser oder Tinte)
• Schere und/oder Skalpell
• dünner Schrumpfschlauch, ein bisschen dickeren Schrumpfschlauch
• Sekundenkleber
• Lötzinn
• Lack
• Werkzeug (Lötkolben, Elektroseitenschneider, Rundzange, Schraubenzieher, Steckschlüsselsatz oder ein Engländer, Feuerzeug)
• Spiritus, Bremsenreiniger
• Stahlwolle
• Küchenpapier
• fusselfreies Tuch

UPDATE:
Die Anleitung wurde entfernt, da sie nicht mehr aktuell war.

Weiter geht's auf der Schalltechnik_04-Homepage: http://schalltechnik04.de/de/anleitungen/growling-krizzly/basic
