Bauanleitung: NE_04 (UPDATE: NE_04 V2)

Beim VONG-Filterung liegt es daran, dass die Potis für die Rückwärtsregelung besser zu bekommen sind, als die für „richtigherum“

Inzwischen habe ich passende Potis per Custom-Order anfertigen lassen - siehe Omnilooper.

Beim NE_04 wurde allerdings bewusst diese Regelung gewählt, weil es sonst nicht mehr authentisch wäre.

Leider ist der Bausatz bei MUSIKDING derzeit nicht lieferbar. Ich habe den originalen NE-1, finde diesen jedoch etwas unhandlich. Hat jemand ne Idee, wie ich an die kompakte Version kommen kann? ;-)

Leider ist der Bausatz bei MUSIKDING derzeit nicht lieferbar. Ich habe den originalen NE-1, finde diesen jedoch etwas unhandlich. Hat jemand ne Idee, wie ich an die kompakte Version kommen kann? ;-)
Eigentlich sollte Musikding die Platinen lagernd haben. Ich habe erst vor kurzem Nachschub geliefert.

Ansonsten kannst du auch direkt bei mir bestellen:

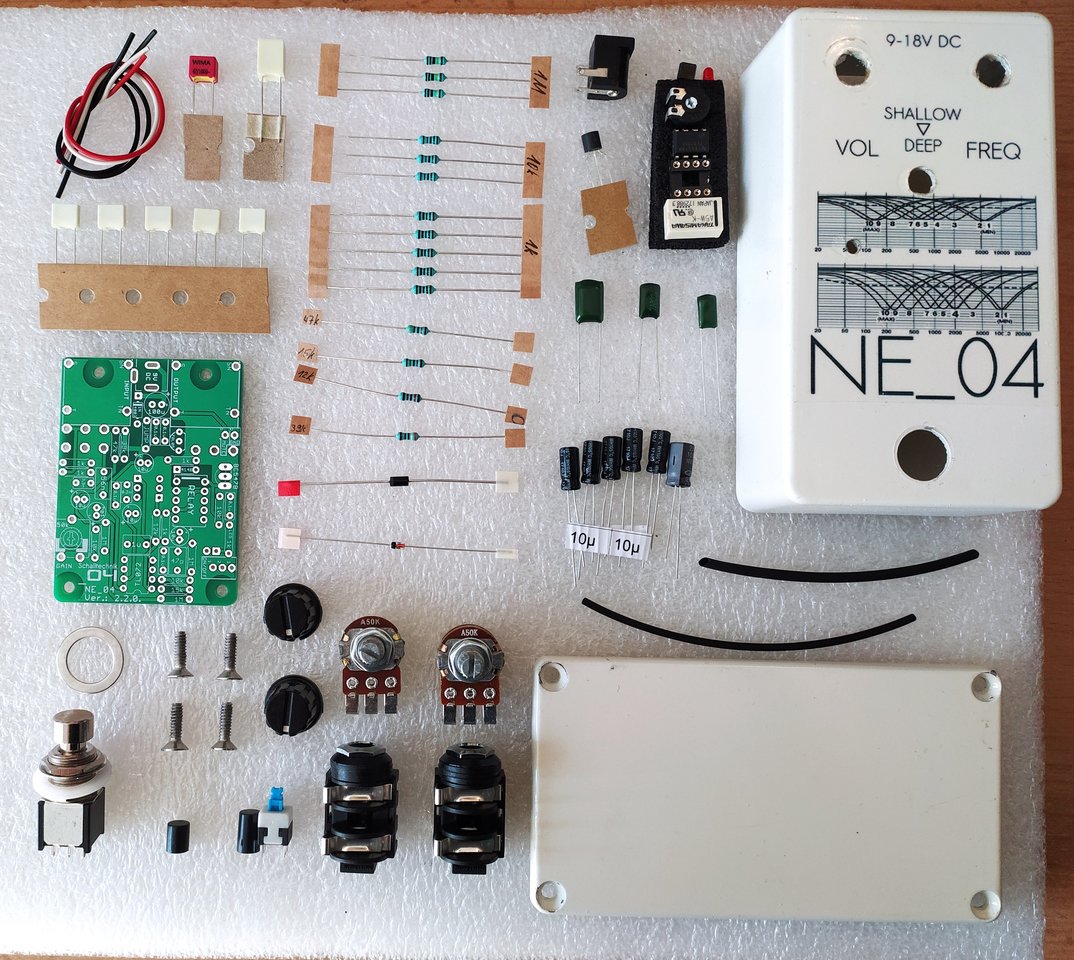

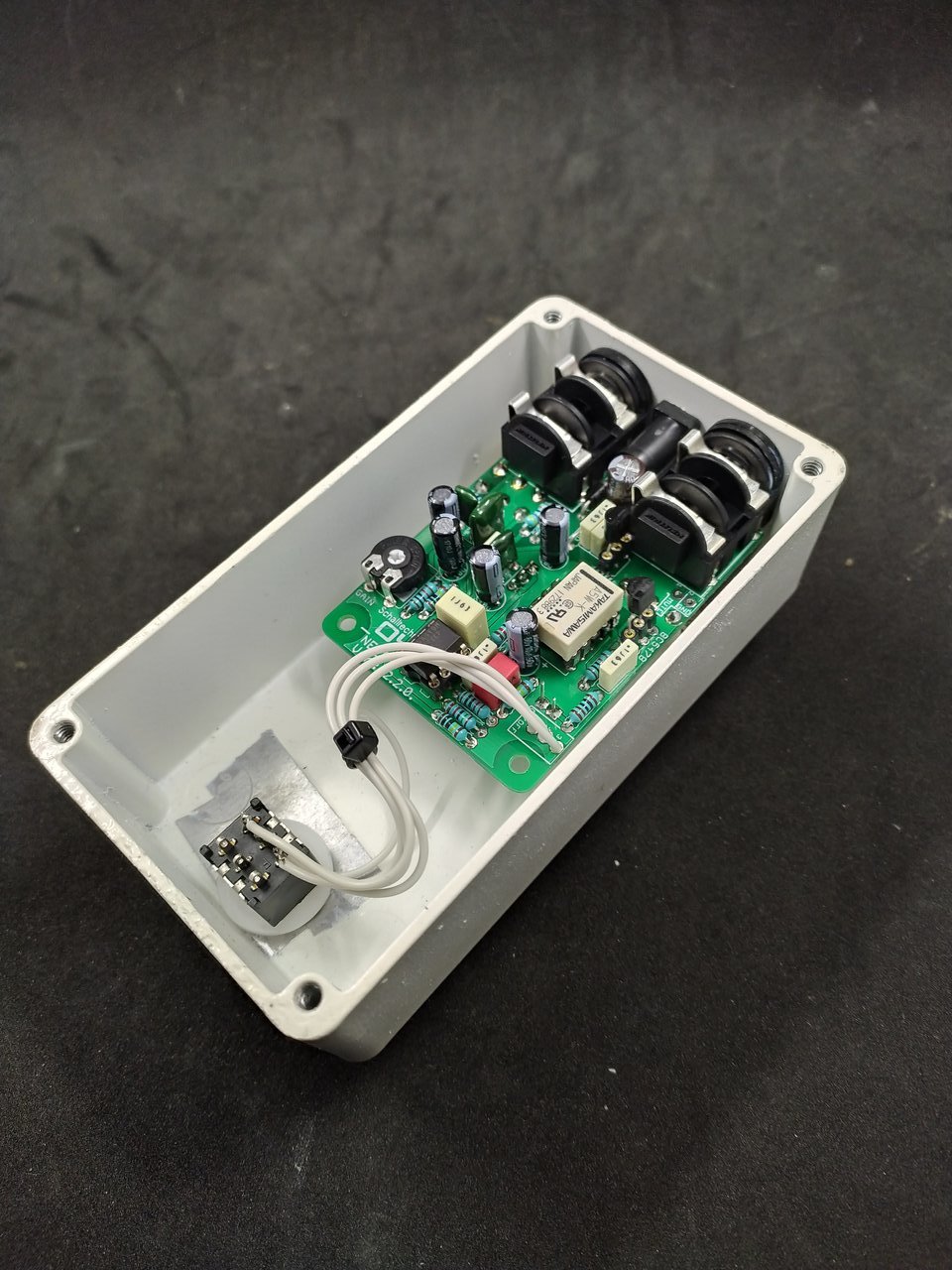

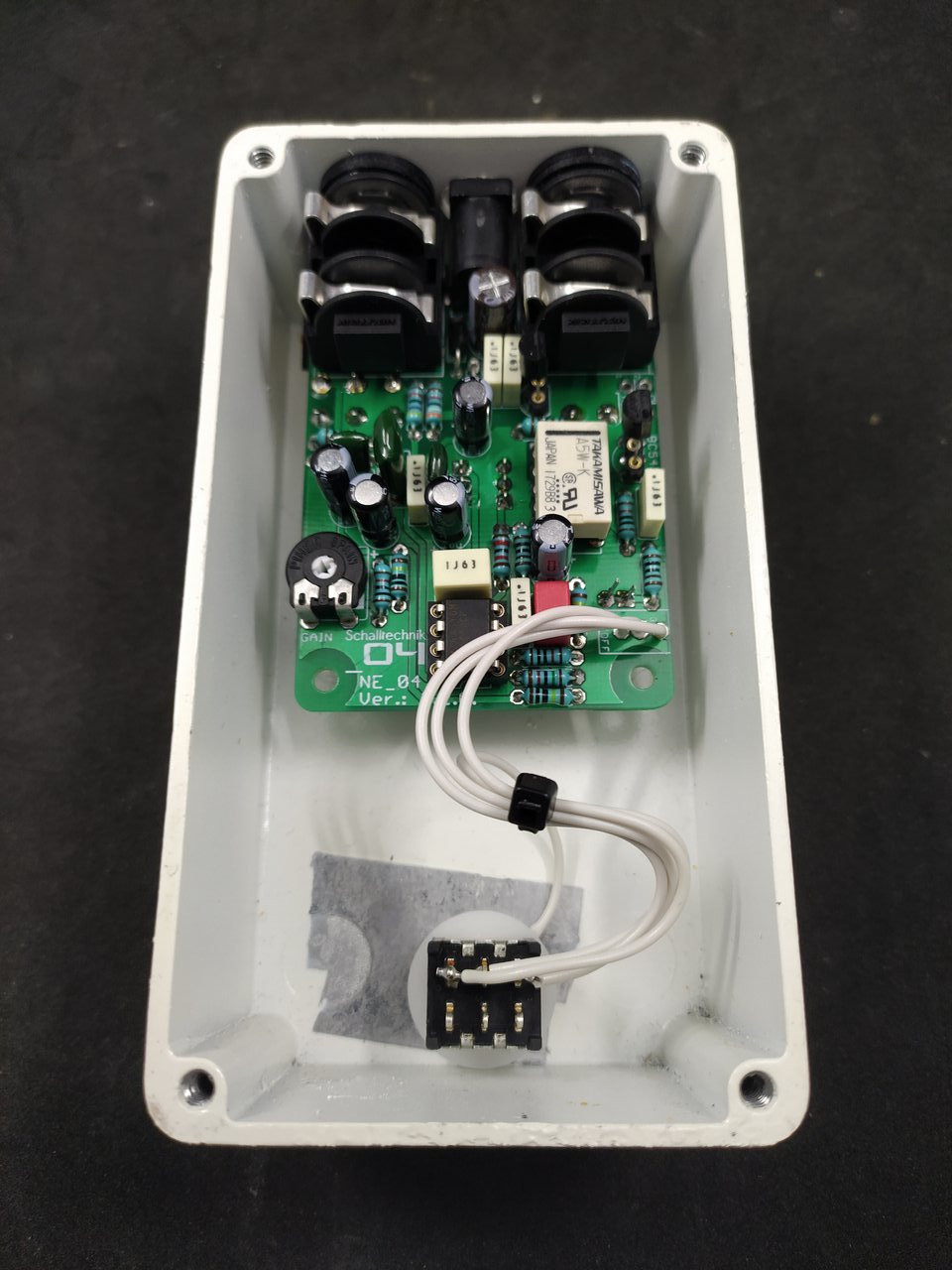

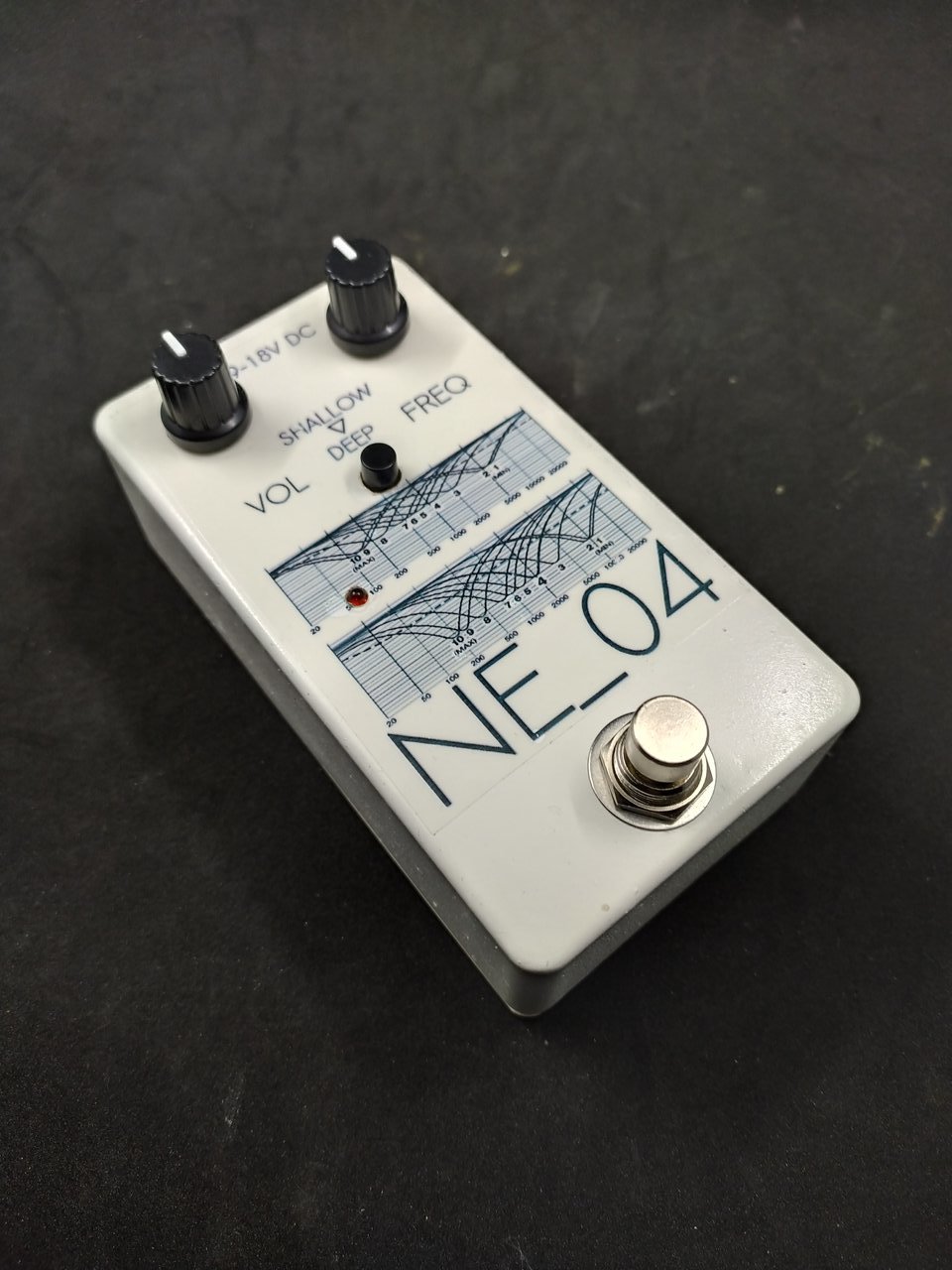

Das Wetter war heute schön. Perfekt um Sonne zu tanken und mit den letzten Strahlen das Bastelzimmer zu fluten. Heute habe ich mir einen alten defekten NE_04 V2 vorgenommen. Der Zustand war irreparabel aber das Gehäuse charmant. Also Innereien raus und einen neuen NE_04 V2.2.0 rein. Dieser Bausatz macht richtig Freude weil er fix geht und nur wenig Fummelei nötig ist. Eine lange dünne Lötspitze ist von Vorteil da man an den Doppelpoti und den Switch am Ende schwieriger ran kommt. Dieses Mal habe ich mich für komplett weiße Kabel entschieden. Das passt gut zum Chassis.




Zuletzt bearbeitet:
Hallo zusammen,
ich habe eine Frage zu dem NE_04 V2.
Ich habe einen gebrauchten geschossen, leider aber blubbert der Sound, es hört sich so an, wie wenn Wasser drin wär (ist natürlich nicht, aber das beschreibt das Ausgangssignal recht gut).
Woran kann das liegen? Ich könnte Komponenten austauschen, aber welche? Was könnte eurer Meinung nach sowas verursachen? Ich tippe auf Kondensatoren oder defekten OP?
Ich wäre um jeden Tipp dankbar 8D
Grüße

Könntest Du eine Aufnahme einstellen, wie das klingt? Unter "Blubbern" kann ich mir gar nix vorstellen.
Potis schon alle zehnmal auf- und zugedreht? Schalter mehrmals betätigt? Das wären die "aussichtsreichsten" Kandidaten für einen Fehler. Ansonsten kann es auch zu Nebenwirkungen kommen, wenn der NE zusammen mit anderen Efekten an der gleichen Stromversorgung hängt. In dem Fall einfach mal einzeln testen (also ohne weitere Effekte in der Kette, nicht nur ausschalten).
