Vorstellung: Growling Krizzly (GK_04) - jetzt mit Hörprobe

[Tobse]

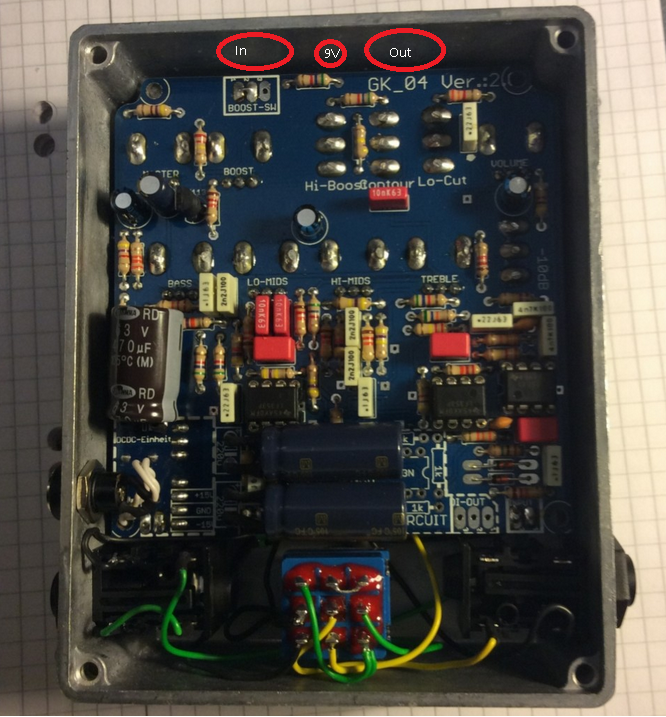

Ich hab hier noch einen Bausatz, der drauf wartet ausgepackt zu werden - hat mal jemand versucht, die Basic-Version als Top-Mount auszuführen? Oder ist da zwischen Platine und Deckel zu wenig Platz für die beiden Klinkenbuchsen?



[tuckster]

Ich kanns auf dem Bild nicht richtig erkennen. Wenn du aber die Strombuchse links anschaust und man davon ausgehen kann, dass die Mutter die Platine berührt oder im Schlitz daneben weiter runtergeht, dann nicht. Ist das Gehäuse im Bausatz ein BB? Wenn ja könnte ein C Gehäuse helfen, ist 5,6cm hoch, sonst wie ein BB. Evtl auch mit schmaleren Buchsen wie z.B.

Lumberg KLBM3 :: Chassis Mount :: 6,3mm - Enclosed :: Jacks :: Interconnects :: Electronic Parts :: Banzai Music GmbH

www.banzaimusic.com



[Tobse]

Ah, stimmt, an der 9V-Buchse sieht man, dass es wohl zu eng ist. Danke dir! Ich hab grad 'n Gehäuse bestellt, das etwas breiter ist



[tuckster]

Stimmt, breiter geht auch. Go large in egal welche Richtung



[Huckleberry Gin]

Es gibt auch Gehäuse mit den Maßen vom BB, aber höher... BBM glaube ich?



[disssa]

1590BB2 oder BBS sind höher. Wenn man dann Lumberg- Buchsen verwendet, sollte es funktionieren.



[tuckster]

Es gibt auch Gehäuse mit den Maßen vom BB, aber höher... BBM glaube ich?

edit: damit es nicht so wüst aussieht was ich da geschrieben habe: BB < BB2 < BBS < C. BB2 und BBS gibts seltener zu kaufen.

Diecast Aluminum Enclosures (1590 Series)

Hammond's 1590 series of die-cast aluminum enclosures have a longstanding reputation for quality and ease of use. Casted from high quality alloys, these enclosures are tough enough to withstand every day abuse, but easy to machine for connectors, switches, and other components. The 1590 series...

www.hammfg.com



[Tobse]

Jep, die Versorgungslage war gefühlt schon mal besser. Hab ein BBDD Gehäuse von Banzai geordert, das war wenigstens lieferbar, und ist ca. 5 cm breiter als das BB...



[tuckster]

Ah das gute JJ von Musikding Da hat wohl jeder Hersteller seine eigenen Bezeichnungen.
Hammond XX
- bei Musikding JJ
- bei Banzai BBDD



[DieterASchmitz]

Growling Krizzly
Morjen,
Hat jemand mal die Frequenzbänder
B LM HM H der Klangregelung parat?
Besten Dank



[disssa]

Growling Krizzly
Morjen,
Hat jemand mal die Frequenzbänder
B LM HM H der Klangregelung parat?
Besten Dank



[DieterASchmitz]

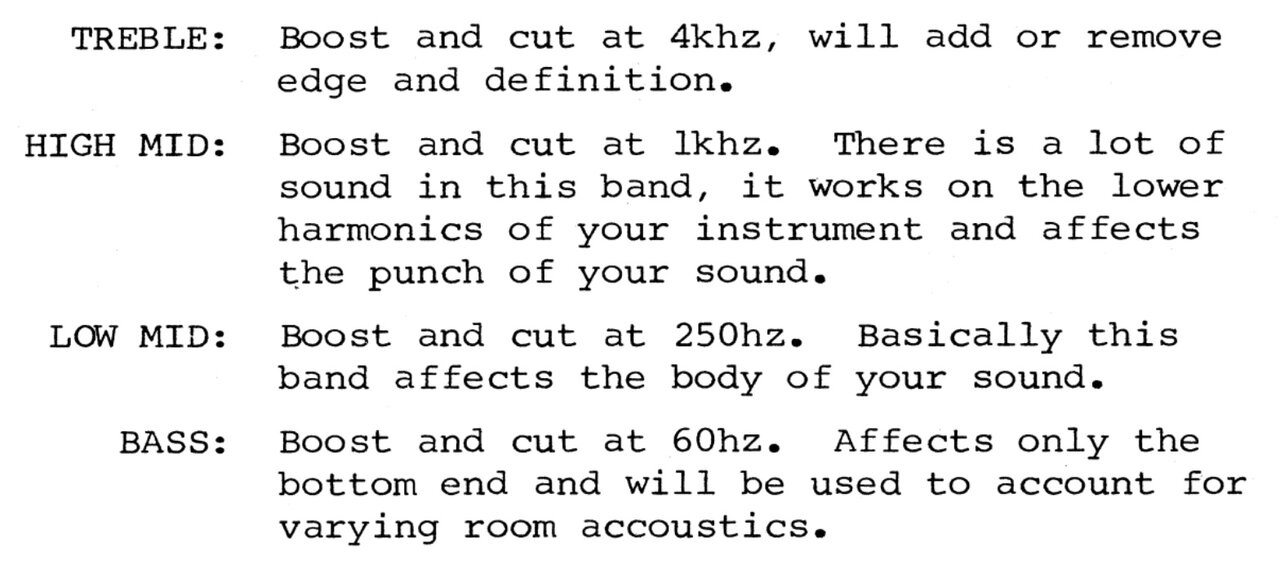

Anhang anzeigen 689662

Hi disssa.
Besten Dank dann sind die Frequenzen ja tatsächlich mit dem von Dir geschriebenen gk AMP identisch. Prima
LG



[disssa]

Für den GrowlingKrizzly wurden die Factory Schematics des GK 400RB verwendet und 1:1 umgesetzt. Daher kann man davon ausgehen, dass die Angaben aus dem Service Manual auch für den Growling Krizzly gelten.



[lazarus_04]

korrekt.



[Danio]

Hey @lazarus_04
vielen Dank und Respekt für dieses Pedal!
2 Fragen hätte ich da noch.
Bei welcher Frequenz liegt der low-cut?
Kann der GKrizzlybär so verdrahtet werden dass der Preamp immer an ist und mit dem Fußschalter der Boost betätigt wird?



[StoneH]

Hey @lazarus_04
vielen Dank und Respekt für dieses Pedal!
2 Fragen hätte ich da noch.
Bei welcher Frequenz liegt der low-cut?
Kann der GKrizzlybär so verdrahtet werden dass der Preamp immer an ist und mit dem Fußschalter der Boost betätigt wird?

Ich bin zwar nicht @lazarus_04, kann dir aber bzgl. der Verdrahtung weiter helfen.
Die Klinkenbuchsen verdrahtest du direkt mit Ein-, bzw. Ausgang der Platine. Anstatt den Kippschalter für die Boostfunktion einzubauen, lötest du Kabel in die Lötaugen, die du mit dem Fußschalter verdrahtest.
Gruß!



[tuckster]

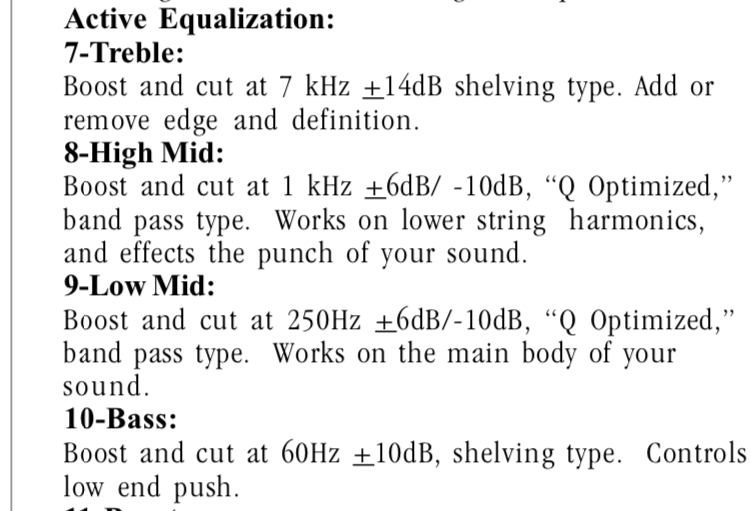

Ich weiß nicht, welche Version kopiert wurde aber für den 4er sagt das Handbuch folgendes:



[disssa]

Ich bin zwar nicht @lazarus_04, kann dir aber bzgl. der Verdrahtung weiter helfen.
Die Klinkenbuchsen verdrahtest du direkt mit Ein-, bzw. Ausgang der Platine. Anstatt den Kippschalter für die Boostfunktion einzubauen, lötest du Kabel in die Lötaugen, die du mit dem Fußschalter verdrahtest.
Gruß!

Der Growling Krizzly sieht keinen Kippschalter für Boost vor.
Ansonsten wie schon geschrieben, Input/Output direkt mit der Platine verbinden. Den Fußschalter zur Boost-Funktion wie beim Growling Krizzly DLX verdrahten.



[Danio]

Vielen Dank für die Antworten.
Das mit dem Schalter klingt erwartungsgemäß einfach.
Bleibt nur noch die Frage nach der Cut Frequenz.
Im Handbuch habe ich dazu nichts gefunden. Kann es sein das der 400RB keinen Low Cut hat sondern nur den String Bass Schalter?
Ja ich weiß soll ne 1 zu 1 Kopie sein, aber vielleicht ist es ja eine 0,99 zu 1 Kopie.



[disssa]

Ich weiß nicht, welche Version kopiert wurde aber für den 4er sagt das Handbuch folgendes:

Der 400RB-II verfügt noch über einen Low-Cut, der 400RB-IV nicht.
