Zeig dein Board! (E-Bass Effektpedale)

[Gunni]

Wie isn da der Schalter geerdet? Möglicherweise isses ja nur ne gebrochene Lötstelle...

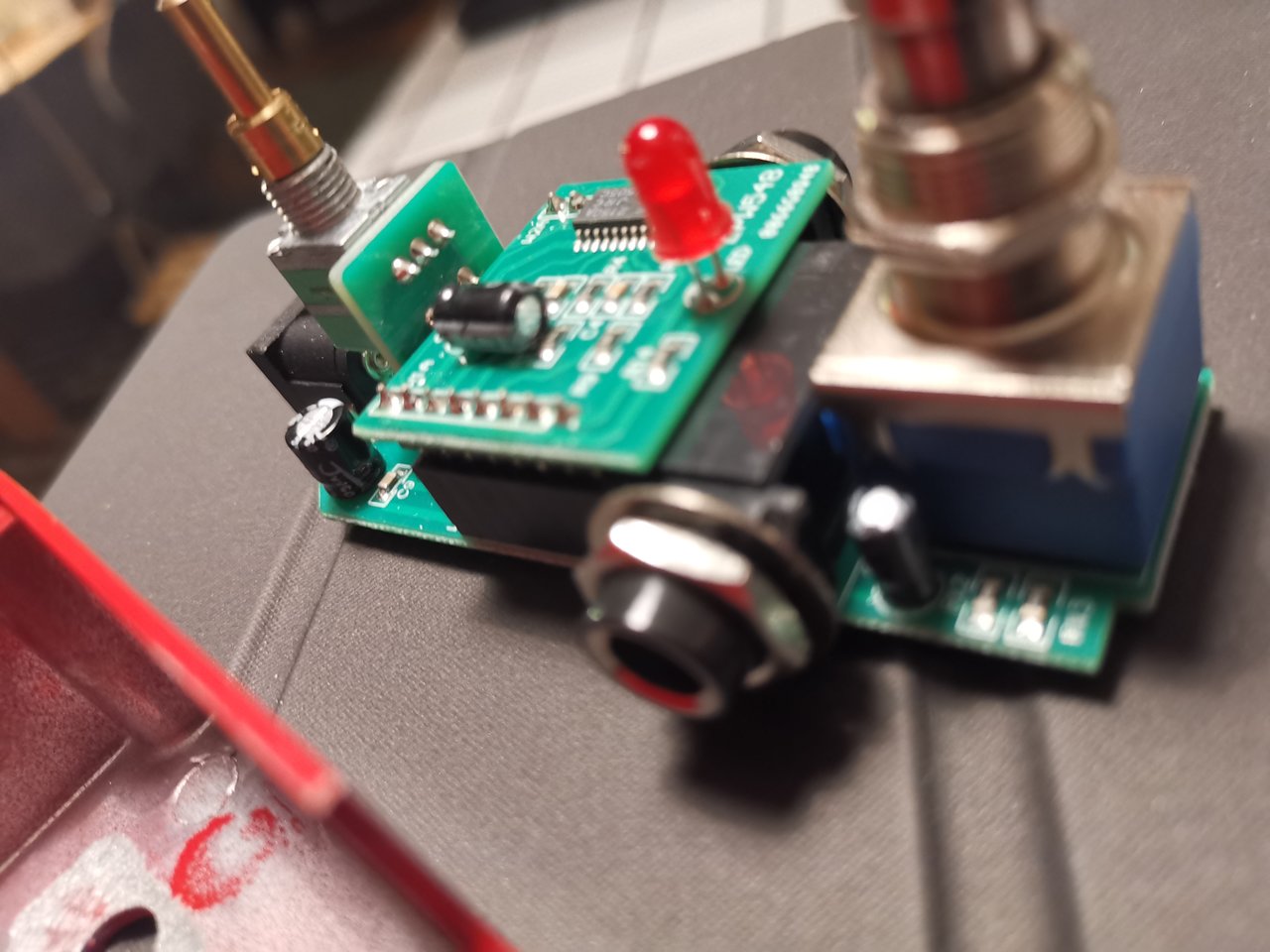

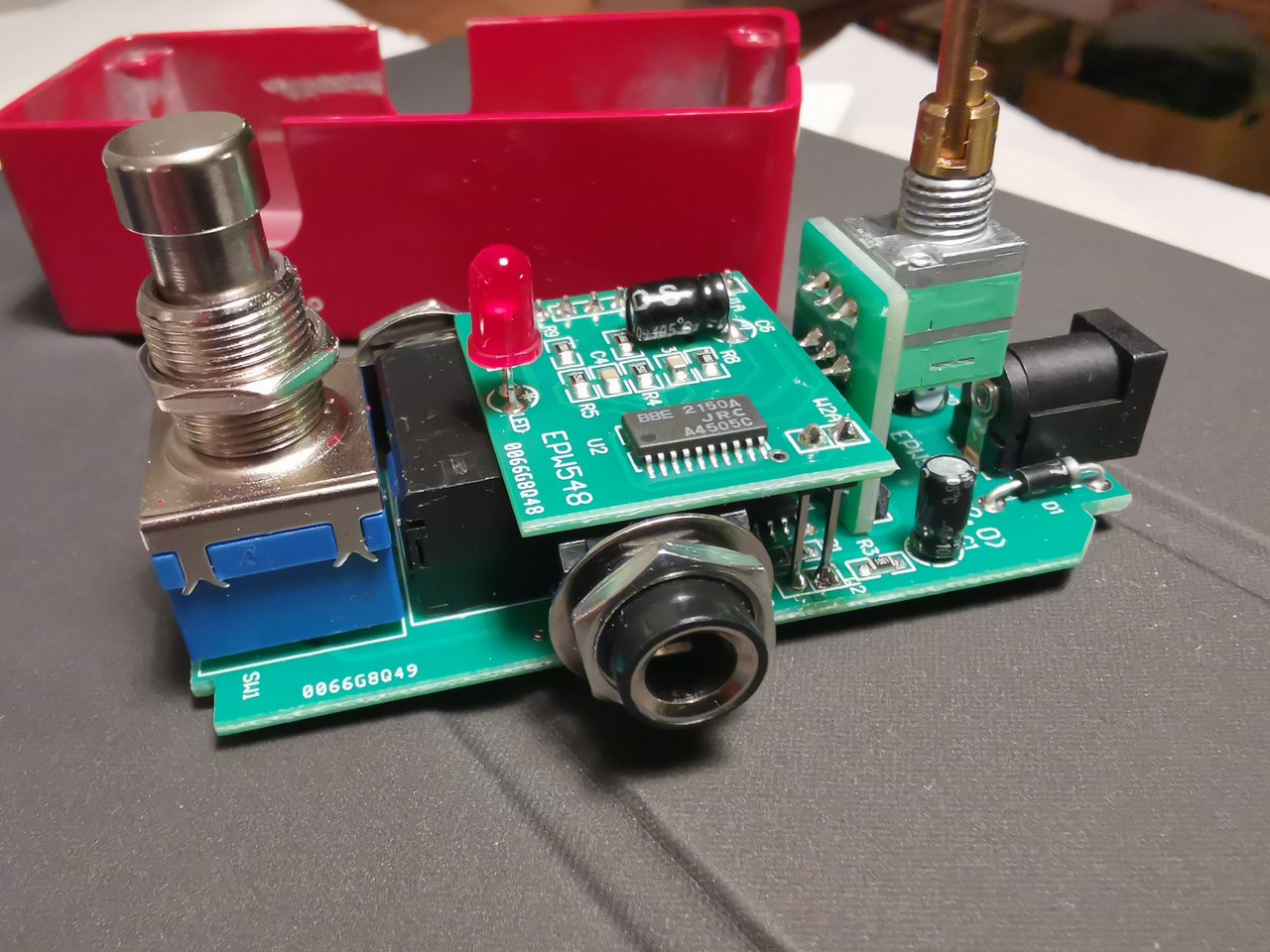

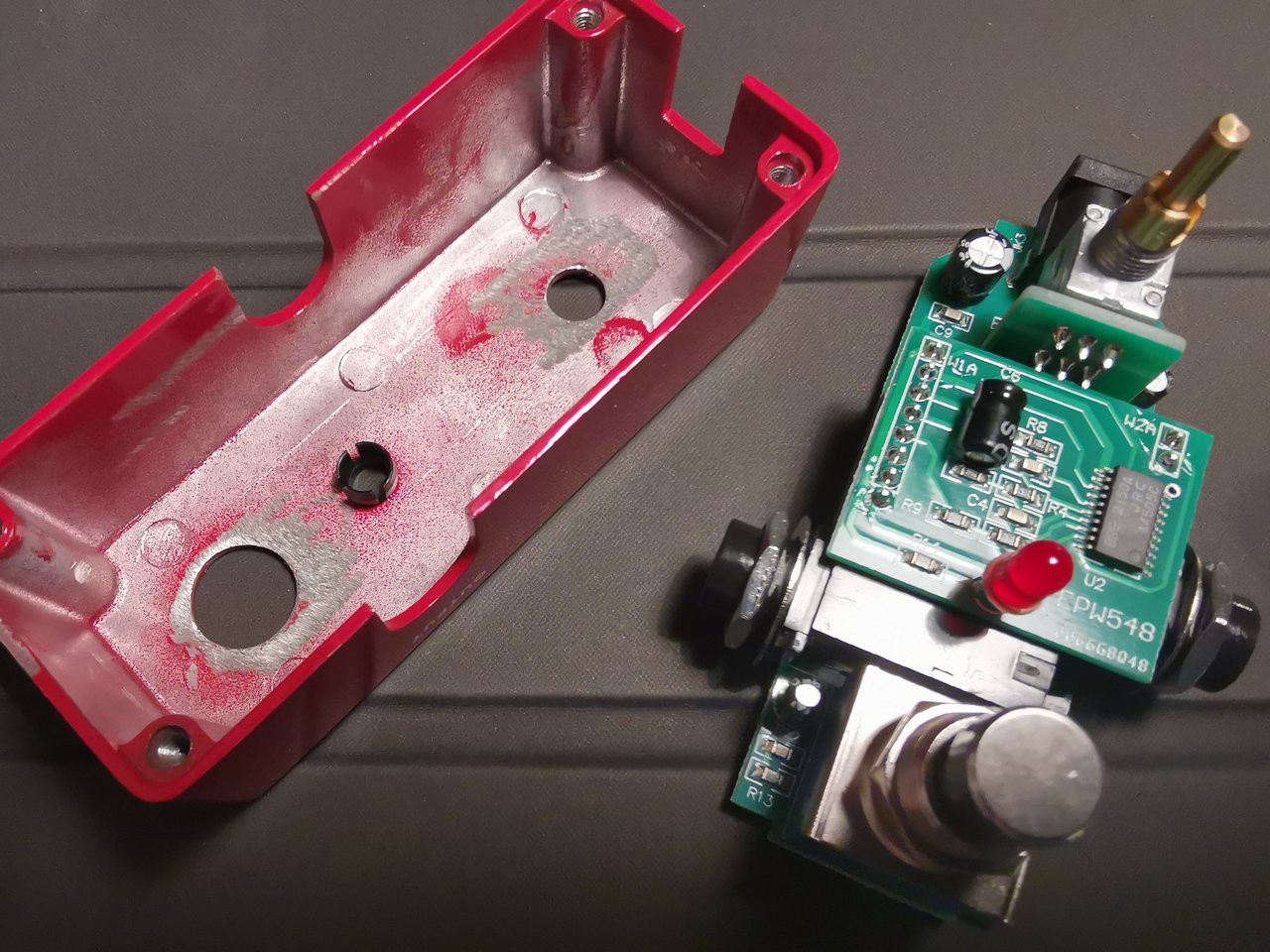

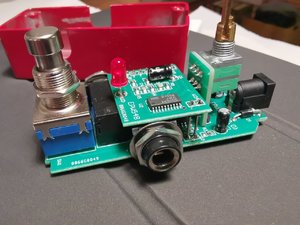

So sieht das innen aus.



[Gast78085]

Scheint auf jeden Fall ein 3PDT zu sein, d.h. er braucht keine Erdung über Gehäuse oder extra Draht.

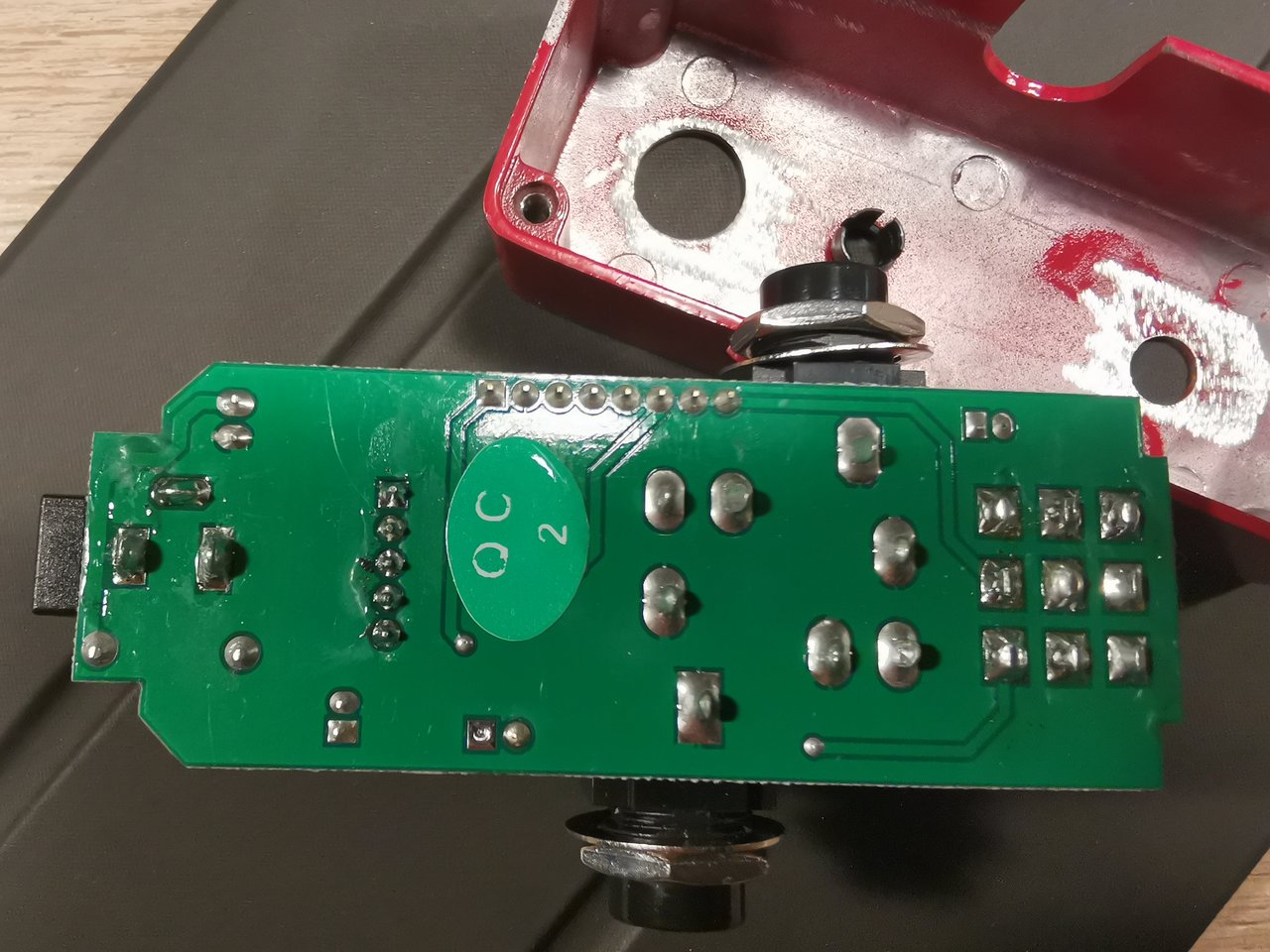

Kannste mal noch ein Foto von der Unterseite machen? Möglichst deutlich von den 9 Lötpunkten am Fußschalter.



[Gunni]

Scheint auf jeden Fall ein 3PDT zu sein, d.h. er braucht keine Erdung über Gehäuse oder extra Draht.
Kannste mal noch ein Foto von der Unterseite machen? Möglichst deutlich von den 9 Lötpunkten am Fußschalter.

Danke!



[Gast78085]

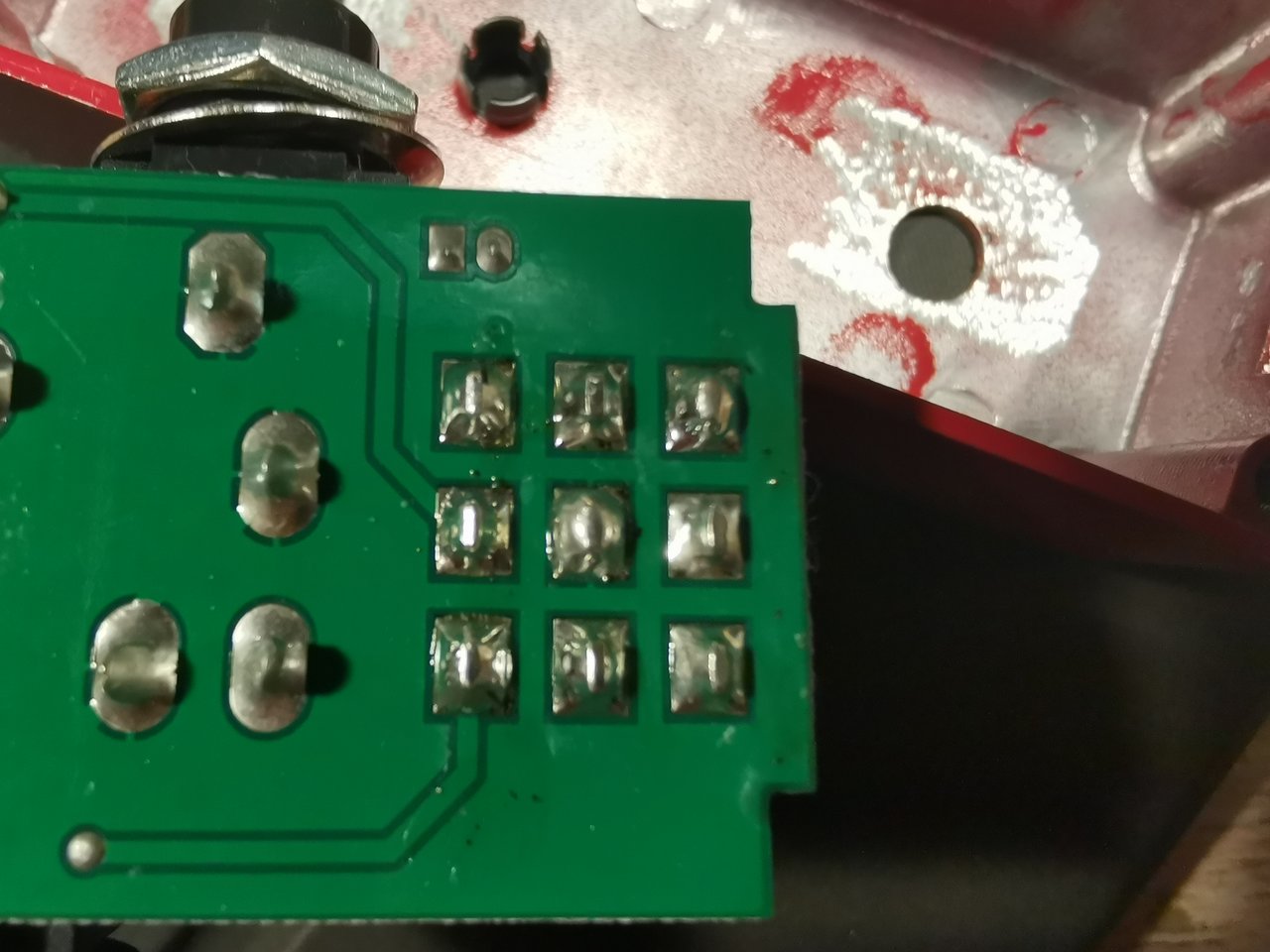

Ich kanns auf dem Foto nicht sicher beurteilen, aber 1, 2 sieht mir so aus als könnte Nachlöten nicht schaden, evtl auch 2, 3.

Wäre natürlich auch möglich, daß der Schalter selbst nen Knacks hat. Wie alt isn der?



[lazarus_04]

Scheint auf jeden Fall ein 3PDT zu sein, d.h. er braucht keine Erdung über Gehäuse oder extra Draht.
Kannste mal noch ein Foto von der Unterseite machen? Möglichst deutlich von den 9 Lötpunkten am Fußschalter.

Das stimmt so nicht. Ich denke du vergleichst hier mit dem VONG-Filterung. Der hat keine Erdung am Schalter, weil die Erdung über die XLR-Buchse entsteht.

Edit:Beim BBE scheint die Erdung über die Klinkenbuchse zu erfolgen.
Ich glaub das Gehäuse wird bei dem gar nicht geerdet. Komisch..



[Gast78085]

Achso, Denkfehler meinerseits. Ich war davon ausgegangen, daß da an mindestens einem Pin des Schalters (und zwar sinnvollerweise in der mittleren Reihe) Masse anliegen muß. Was natürlich nicht zwingend der Fall ist.

Die Lötstellen über dem QC Aufkleber sehen übrigens auch so aus als könnte ihnen ein wenig Nachlöten nicht schaden.

Edit fällt da grad noch auf, daß bspw im Omnilooper auch 3PDT drin sind und die Erdung über eine Unterlagsscheibe mit Kabel erfolgt.
Edit2 bemerkt, daß das auch Quatsch ist, weil im Omnilooper 2PDT drin sind. Erdung trotzdem wie unten beschrieben.
Bspw bei GK dlx sind 3PDT drin, und Masse wird geschaltet, d.h. alle Fußschalter sind mit Masse verbunden.



[Gunni]

Ich kanns auf dem Foto nicht sicher beurteilen, aber 1, 2 sieht mir so aus als könnte Nachlöten nicht schaden, evtl auch 2, 3.

Wäre natürlich auch möglich, daß der Schalter selbst nen Knacks hat. Wie alt isn der?

Wie alt? Weiß nicht so genau, nicht soooo alt.
Das "Radio"-Störgeräusch tritt nicht durchgehend auf, immer mal wieder und egal, ob allein oder mit anderen Pedalen. Muss man wohl mit leben.Aber das Nachlöten kann ich mal machen, bzw. mein Bandkollege, der hat das mal gelernt.



[Gast78085]

Ich glaub das Gehäuse wird bei dem gar nicht geerdet. Komisch..

In dem Fall könnte man natürlich einfach mal schauen, ob eine nachträgliche Erdung Abhilfe schafft.



[Gunni]

In dem Fall könnte man natürlich einfach mal schauen, ob eine nachträgliche Erdung Abhilfe schafft.

Wie würde die aussehen?



[Gunni]

Wenn ich den Schalter oder Regler berühre, dann verändert/verschwindet das Störgeräusch.



[Gast78085]

Masse an einem Massepunkt per Kabel abgreifen (also mit anlöten), anderes Ende an eine (ggf gezahnte) U-scheibe und die auf den Fußschalter innen gegen das Gehäuse.



[Gunni]

Masse an einem Massepunkt per Kabel abgreifen (also mit anlöten), anderes Ende an eine (ggf gezahnte) U-scheibe und die auf den Fußschalter innen gegen das Gehäuse.

Ich bin kein Elektrolurch... deswegen: Was/wo ist ein Massepunkt bei dem Ding?



[Gast78085]

Z.B. Masse von einer der Klinkenbuchsen. Sollte theoretisch auch mit Masse der DC-Buchse verbunden sein. Müßte man ggf durchmessen. Möglicherwseise liegt ja auch schon Masse auf dem FS; das könnte man ggf aus dem Schaltplan ersehen.



[Gunni]

Ich versuche es mal. Danke für die Tipps!!



[Gast78085]

Ggf einfach mal ohmisch durchmessen. Masse der beiden Klinkenbuchsen sollte auf jeden Fall verbunden sein und vermutlich auch Masse der DC Buchse. Da einfach mal gegen die Pins des Schalters und auch das Schaltergehäuse messen.



[Gunni]

Prima, danke! Gute Übung für mich!



[Ens]

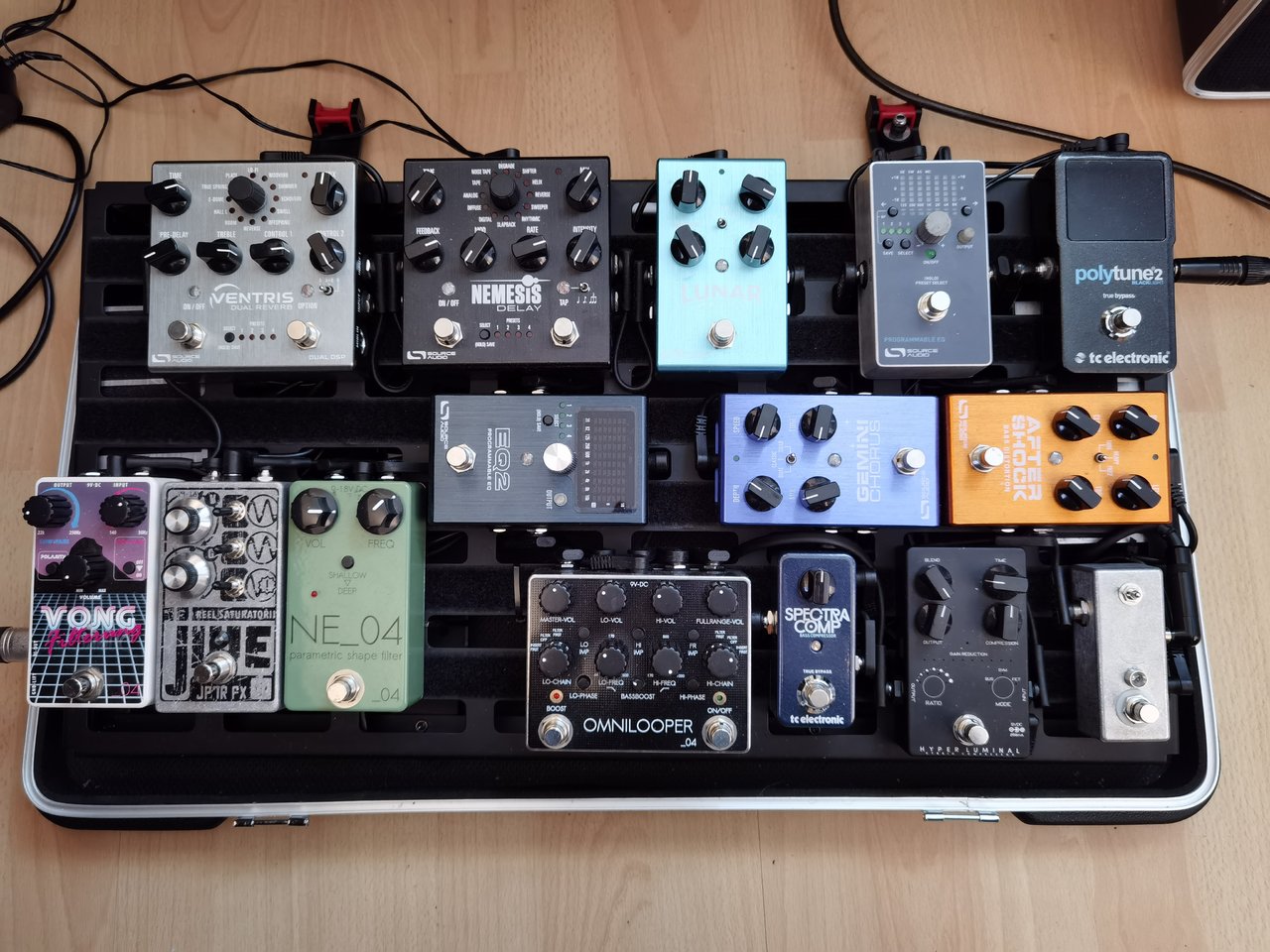

Update:



[Schlurch]

Sack

Genau



[Scorn8]

@Ens
Schönes Board!
Der Chorus und Aftershock sind ja sehr speziell angeordnet.
Trittst du die beiden öfters zusammen?
Auch der Vong und die beiden rechts daneben sind ja sehr eng zusammen.
Ich würde da mit meinen Latschen öfters unbeabsichtigt zwei erwischen.



[Ens]

Gracias!
So riesen Füße habe ich zum Glück nicht
Ich trete meist mit der Fußspitze auf die Pedale und hatte bisher noch kein Pech mit "Doppelschaltung", alle vier Modulationseffekte nutze ich auch recht selten und in einer der beiden Bands überhaupt nicht.
Die komplette untere Reihe (VONG, Jive, NE_04, Omnilooper, Sepctra, Hyper Luminal, Presence Boost) ist "Always on" abgesehen von dem Presence Booster in meiner Zweitband...da ist er bei seichteren Sachen auch mal aus.

Alles in Allem noch keine Probleme gehabt bei der Anordnung
