Tronographic Rusty Box - Bass Preamp

[Gast17510]

ja, das ist meine aktuelle band, "Die Blühenden Landschaften" und das bin ich am bass. danke!
das is ein geddy jazz durch die rusty box, abnahme per di und dann auf bandmaschine aufgenommen und später digitalisiert.



[el BASStard]

ja, das ist meine aktuelle band, "Die Blühenden Landschaften" und das bin ich am bass. danke!
das is ein geddy jazz durch die rusty box, abnahme per di und dann auf bandmaschine aufgenommen und später digitalisiert.

sehr cool, gefällt mir sowohl soundmäßig, als auch musikalisch sehr gut



[Gast17510]

fein, das freut mich, merci!



[dereinevogelda]

sehr cool, gefällt mir sowohl soundmäßig, als auch musikalisch sehr gut

Kann mich da nur anschliessen.



[stephan]

Schönes Demo!



[Gast17510]

cool! bin immer wieder froh, das ding zu haben und zu hören.



[Flobert]

Schönes Demo!

Sehr geil!

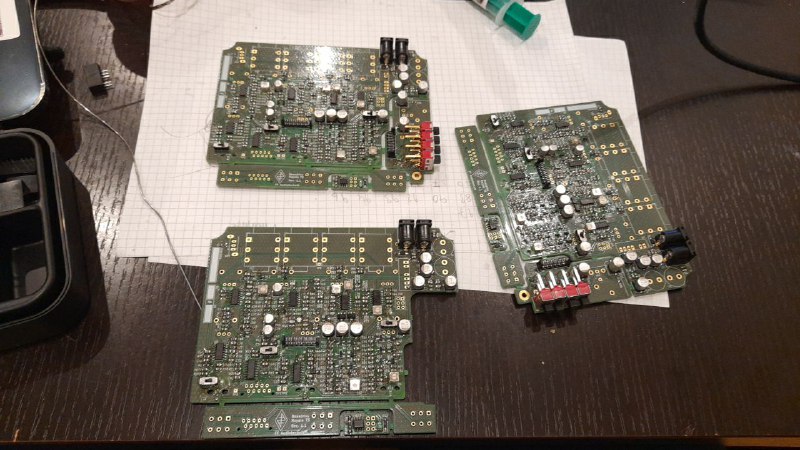

Unsere Rev 1.1 Boards kamen letzte Woche (Ende April - Anfang Mai) inkl. aller fehlenden Teile bei mir an. Ich hab die dann in einem Himmelsfahrtkommando von Hand bestückt (FCK - die vielen Features waren ne Scheissidee - das waren tausende Lötpunkte....)

ABER: Wow, das hat sich echt gelohnt!

Was ist neu:

• DI spiegelt den Pedalstatus wieder: Buchsenausgang entspricht XLR-Ausgang - die "Speakersim" kann dabei aber immer aktiv bleiben, ist jedoch nur auf dem DI-Out.
• FX Loop und Main TS-Pfad haben je einen eigenen Levelregler
• Send und Return sind im ungesteckten Zustand gebrückt - es ist kein Patchkabel notwendig
• FX Loop kann intern auf 100% Wet geschalten werden - somit kann alles im Parallel-Loop als dritter Kanal genutzt werden: Aktiviert man den FX-Loop, so wird der Main TS-Pfad gemuted und der eingestellte Pegel des Loops liegt an den Buchsen (Klinke & XLR, je nach Einstellung)
• FX Loop kann intern wahlweise durch einen TS (3-Band-Kompression) geschickt oder gebypassed werden
• DC-IN & DC-OUT: Beide Ports sind gefiltert - da kommen weder Störer rein noch raus.
• DC-I/O zusätzlich mit aktivem Verpolschutz gesichert - falls man mal was falschherum anschließen sollte
• Obendrein hat der DC-IN eine passende Sicherung (automa. Rückstellung) damit da auch nichts kaputt gehen kann.
• DC-Out: 9VDC, 500mA max.
• Stromaufnahme: 120mA eingespart im Vergleich zu Board 1.0 ->Versorgung 1.1: 9V - 220mA

Was ist alt:
Main TS (Aufgebohrter TS50B / Rustybox )

• PAD (-6dB, global)
• 9V auf +/-15V DC intern
• EQ: passiv (Bass, Mid, Treble)
• Boost: Einstellbar, Fußschaltbar
• Regler intern: Main TS-Padding (Trimmer zum Einstellen des Endausschlags des Levelreglers*)

FX TS (Paralleler FX-Loop)

• 180°Phase Shift
• Regler intern: Return-Gain, FX-TS Padding (Trimmer zum Einstellen des Endausschlags des Levelreglers*)

DI-OUT

• PRE / POST schaltbar [Steht der Schalter auf POST, so wird die Ausgangsbuchse abgebildet - Steht der Schalter auf PRE, so wird unabhängig vom Gerätestatus stets das PRE-EQ Signal an den XLR-Ausgang weitergereicht]
• GND-LIFT
• XLR-Buchse
• Schutzschaltung vor Phantomspannung (Hatte ein Pedal, welches ich aus Versehen gekillt habe, weil der Erbauer "sparsam" war - OBNE MAW)
• Speakersimulation (Bandpass) on/off
• Regler intern: PRE_EQ Gain, POST_EQ Gain, DI-Level

Royale TS

• Interner Schalter: HPF on/off (Grenzfrequenz 30Hz) - wahlweise auch als LPF realisierbar ->Customshop-Option

*= Vorwiderstand -> Da die Ausgangspegel beachtlich werden können.

Interne Trimmer sind "ab Werk" voreingestellt.
Im Manual werden Angaben gemacht, die helfen die Werkseinstellung wieder herzustellen (Messwerte)

Wegen Bestellungen:
Wir überlegen aktuell wie wir die Kisten fertigen wollen.

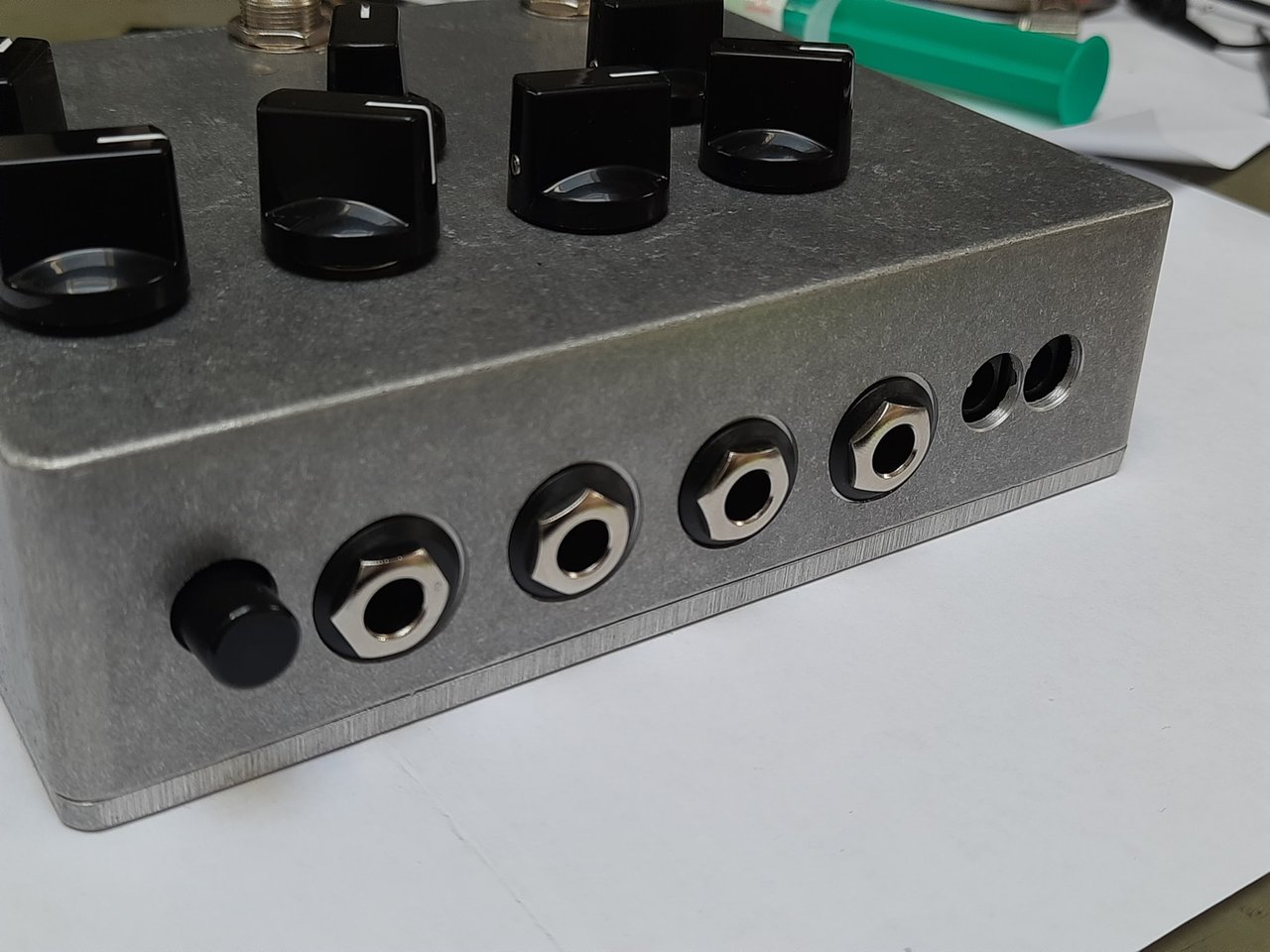

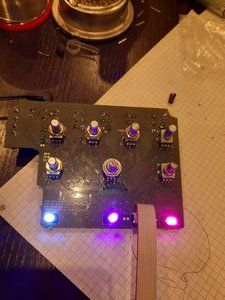

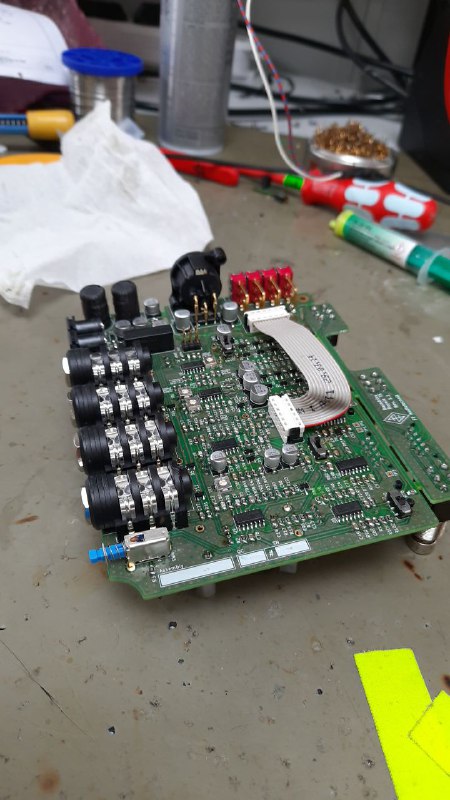

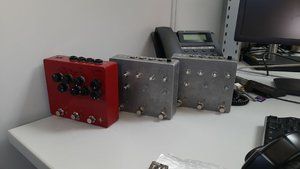

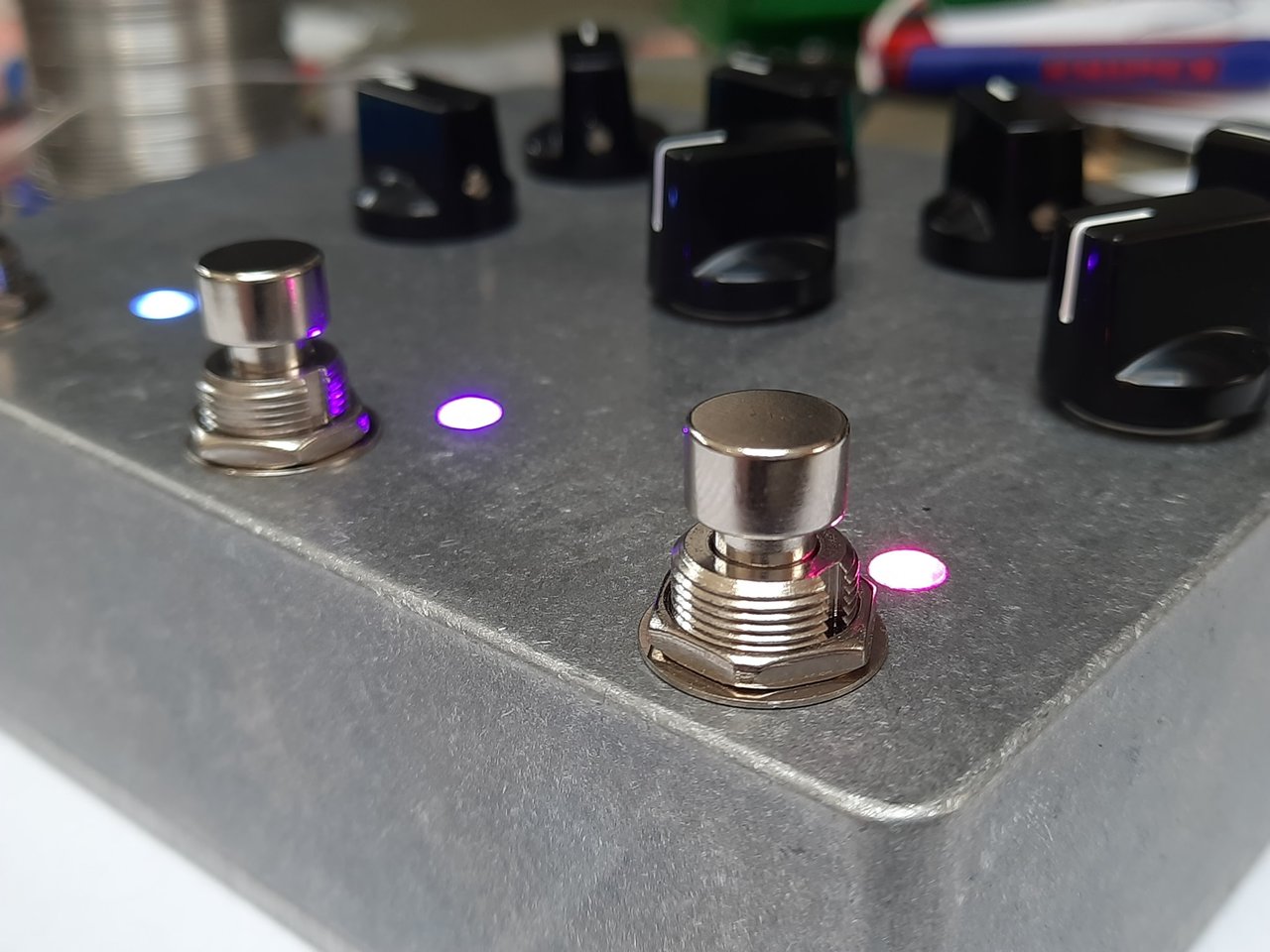

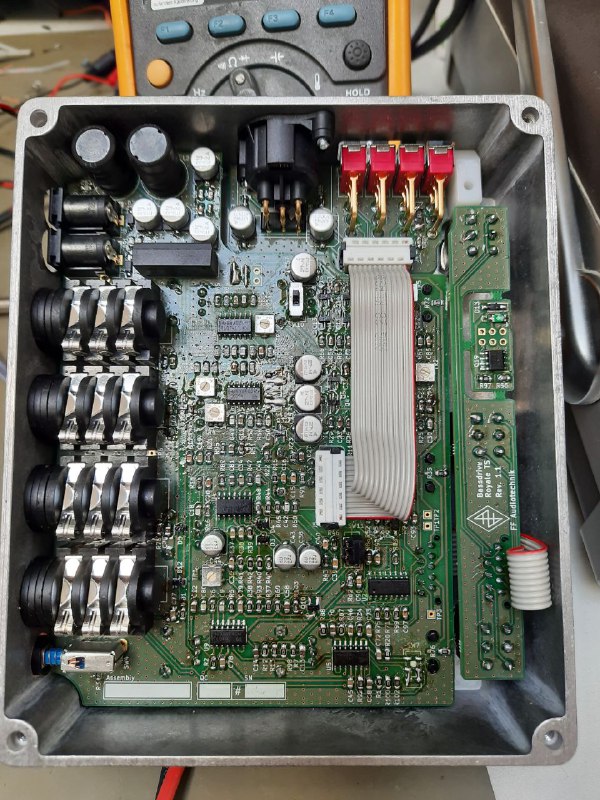

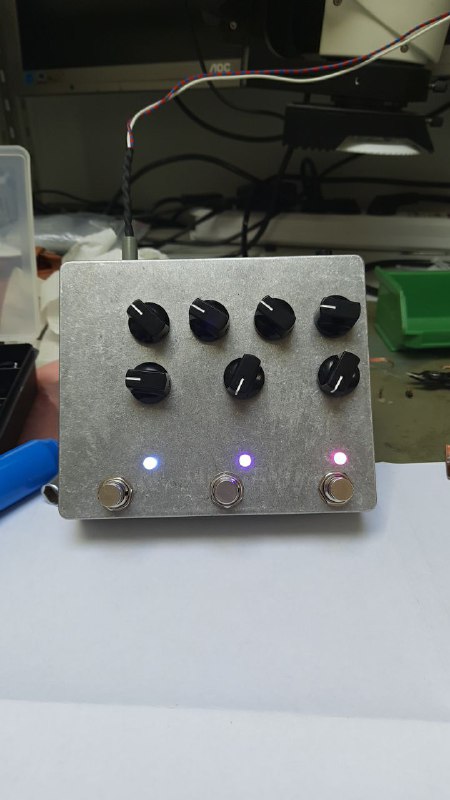

Bilder (aktuell noch ohne Lack und Print):




UND:



[StonerGreg]

Ist! Das! Geil!



[stephan]

🌶🌶🌶

Ist es möglich auf Wunsch die Frequenz des HPF zu erhöhen?



[Flobert]

🌶🌶🌶

Ist es möglich auf Wunsch die Frequenz des HPF zu erhöhen?

Jup - das ist kein Problem. -> Auf dem DI/Bandpass ist sie eh höher.



[Flobert]

Ach ja:
Hier noch Soundfiles von ein paar Pedalen, die wir in den Royale TS gefüttert haben (Main TS, Post EQ, Bandpass an) - damit man ne Idee bekommt was der DI-Ausgang kann. Kopfhörer pls.

Ach ja- Teil2:
Ich sitz gerade über dem nächsten Ding, was kommen soll: FNDR Sub-Lime in klein und nutzbar.
-> Arbeitstitel: Woodruff (Waldmeister, verstehst....grün....)



[el BASStard]

Wegen Bestellungen:
Wir überlegen aktuell wie wir die Kisten fertigen wollen.

am besten so, dass sie ein Leben lang halten


ps: ich träume ja insgeheim immer noch von einem separaten HPF im FX-Loop


so oder so, ich bin unglaublich begeistert und beeindruckt von eurem Projekt!!! Respekt!!!



[StonerGreg]

ps: ich träume ja insgeheim immer noch von einem separaten HPF im FX-Loop

Dann häng doch einfach einen Mini-Vong da rein. Klar, ist ein Gerät mehr auf dem Board, dafür liefert der Royal TS auch gleich die benötigte Spannung mit.



[Flobert]

Dann häng doch einfach einen Mini-Vong da rein. Klar, ist ein Gerät mehr auf dem Board, dafür liefert der Royal TS auch gleich die benötigte Spannung mit.

THIS.
Außerdem ist im Royale TS kein Platz mehr. =)



[el BASStard]



[Flobert]

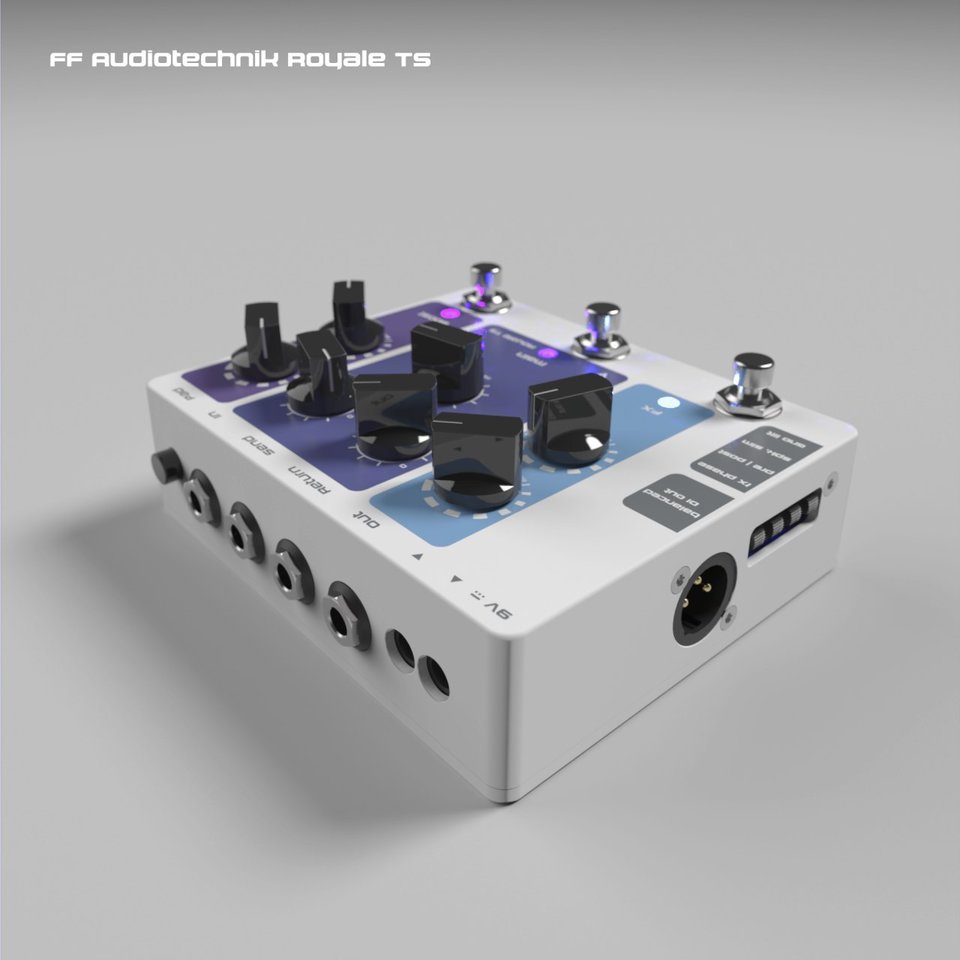

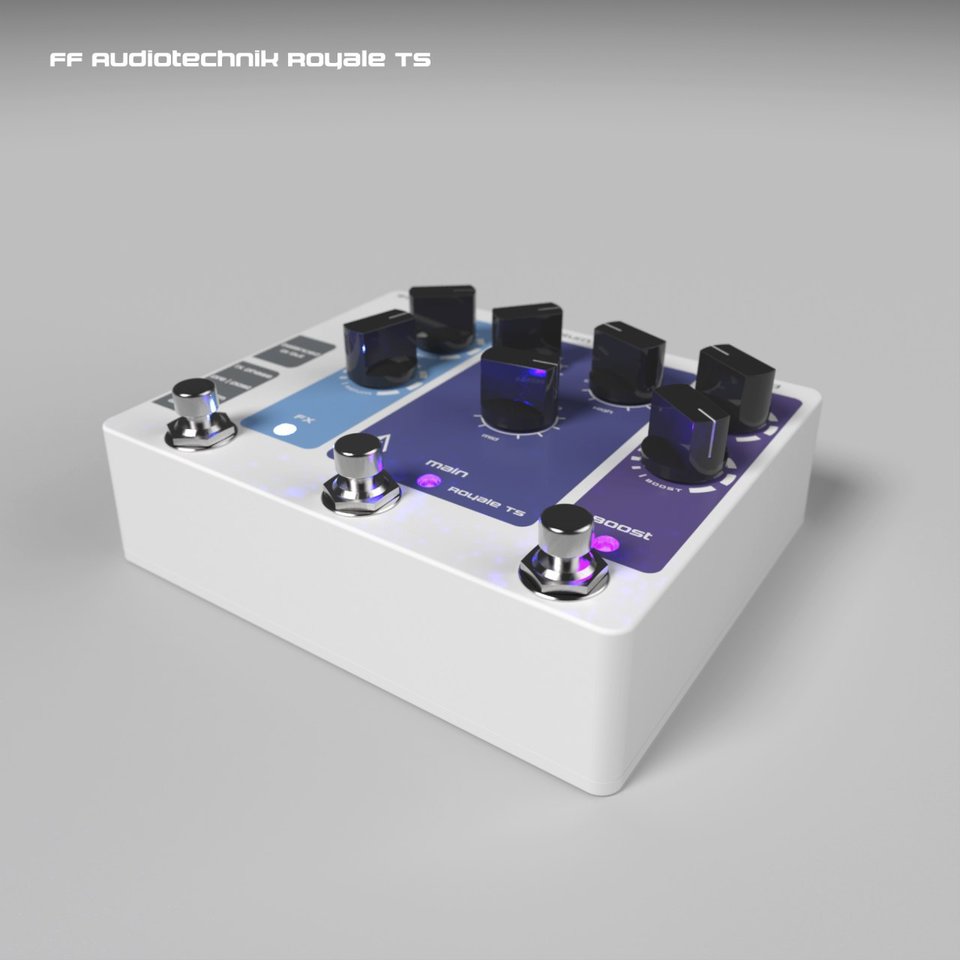

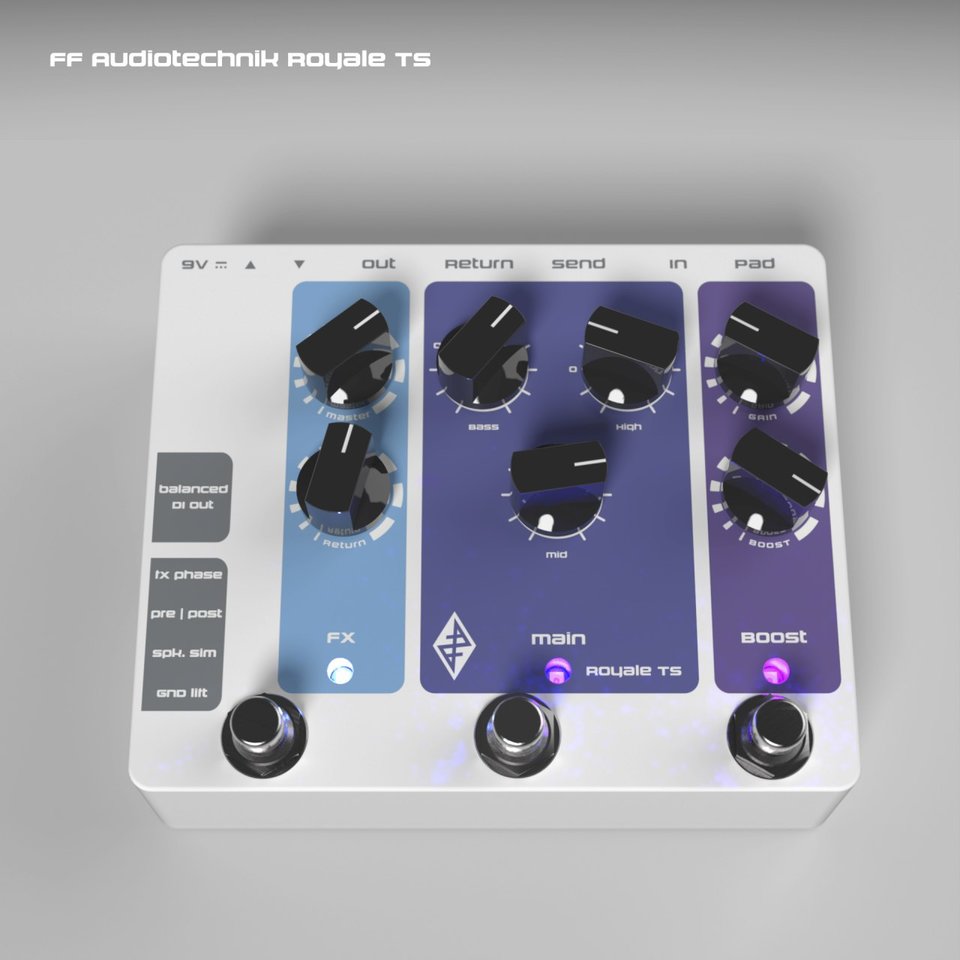

So, Leute! Das Baby ist bis auf ein paar Kleinigkeiten (Technische Umsetzung: Wie kommt der Druck auf´s Gerät?, restliche Materialbeschaffung) fertig:



[Bassman135]

Geiligeili



[Gast17510]

geiligeiligeili!



[Taubenhaucher]

Kann mich den Vorrednern nur anschließen.
Geiligeiligeili!



[anbra]

Hübsch ist es geworden. Geil klingen tut es laut Demos auch.
Nun. Fehlt nur noch eine winzige Kleinigkeit ...

Wo muss ich das Geld hinwerfen?
