Reparatur/Bau eines Röhrenverstärkers mit 6x KT88, Technik- und Werkstatt-Thread

[cfortner]

Dazu benötigt man einen CF pro Endröhre. Also 2 bzw 3 ECC81 oder 82.

Oder mit sechs Mosfets?

Aber nee, kein Silizium!



[cfortner]

Ich habe eine Schaltung für eine Endstufe mit vier KT120 gefunden, die werde ich als Vorlage nehmen.



[beate]

Oder mit sechs Mosfets?

Ja klar. So wie ES345 das damals machte. Pragmatisch und schlau - ein CF ist ja extrem neutral, und da ist es dann fürs Sounderlebnis wurscht.
Aber die Gleichrichter möchtest Du nicht mit Röhren implementieren ?



[cfortner]

BIAS-Kreis niederohmiger, höhere Gitterspannung. Habe ich aus einem Elektor Röhren-Sonderheft. Mit individueller Einstellung der Röhren, ist auch leicht auf sechs Kannen zu erweitern.

Nur der CF muss kräftiger sein. Da werde ich wohl mit einer ECC99 experimentieren, AC-gekoppelt. Den CF werde ich vorher mal extern aufbauen und testen.

Werde aber



[cfortner]

Ja klar. So wie ES345 das damals machte. Pragmatisch und schlau - ein CF ist ja extrem neutral, und da ist es dann fürs Sounderlebnis wurscht.
Aber die Gleichrichter möchtest Du nicht mit Röhren implementieren ?

Natürlich nicht, Gleichrichter- und Schutzdioden bleiben die einzigen Halbleiter. Und die Anzeige-LED.



[beate]

Nur der CF muss kräftiger sein.

Klar, wenn der Bias-Kreis niederohmiger werden soll, wird er mehr Strom vom CF ziehen.

Ich glaub ich schmeiß mal meinen Lötkolben an. Beim Versuch eines schlichten Banana-Boosters hab ich neulich wohl die Lötverbindungen mit Hilfe von /dev/random ermittelt.



[cfortner]



[cfortner]

Leider nicht mit zwei Griffen rechts und links, aber das kann ich nachrüsten, oder Klappgriffe seitlich.



[krysh]

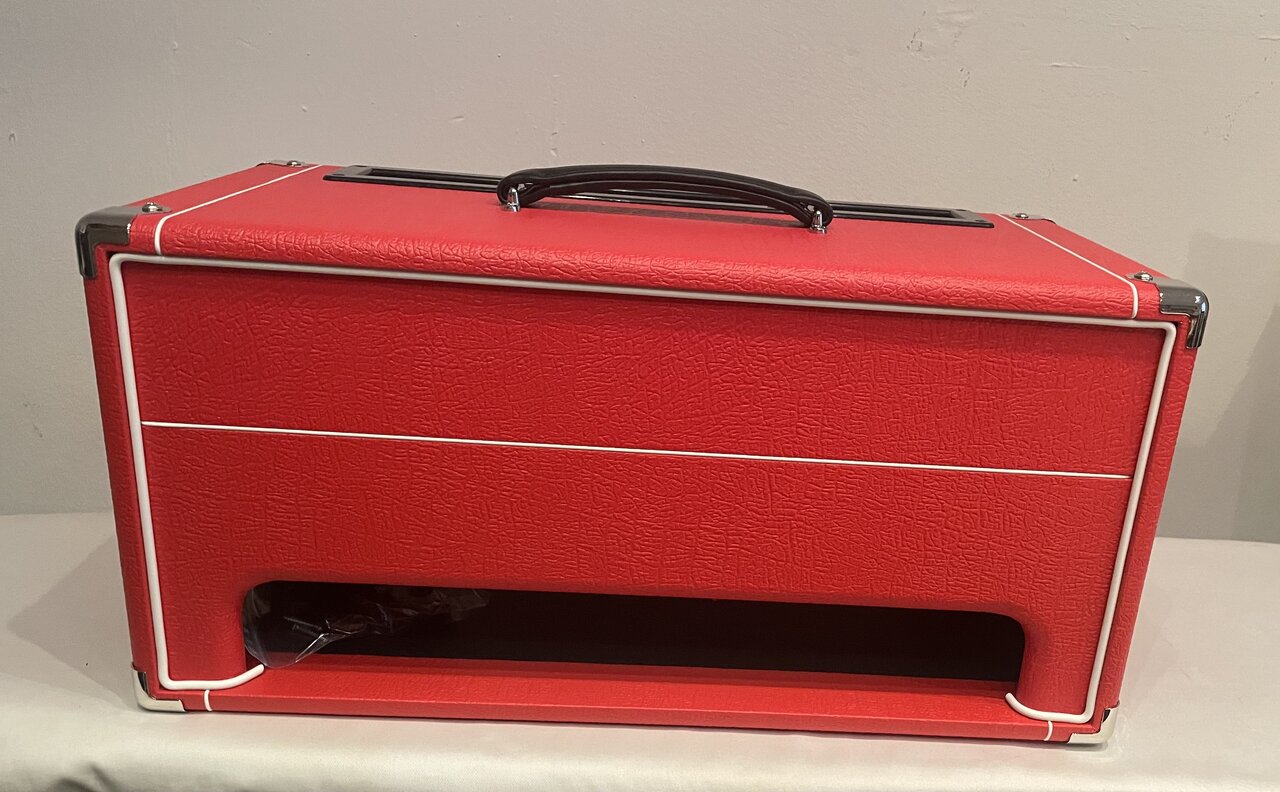

Anhang anzeigen 643188

Sieht gut aus, nur schade dass es rot is.



[cfortner]

So sieht es gestellt aus:

Problem: Die Löcher zu Befestigung müssen angezeichnet werden, das wird tricky…



[cfortner]

Finde das Rot super!



[olbass]

Finde das Rot super!

Also zu der Leistungsklasse passt rot hervorragend, wobei leuchtorange als Warnung wäre eventuell auch angebracht.
Aber das Rot siehrt hervorragend aus.



[krysh]

So sieht es gestellt aus:

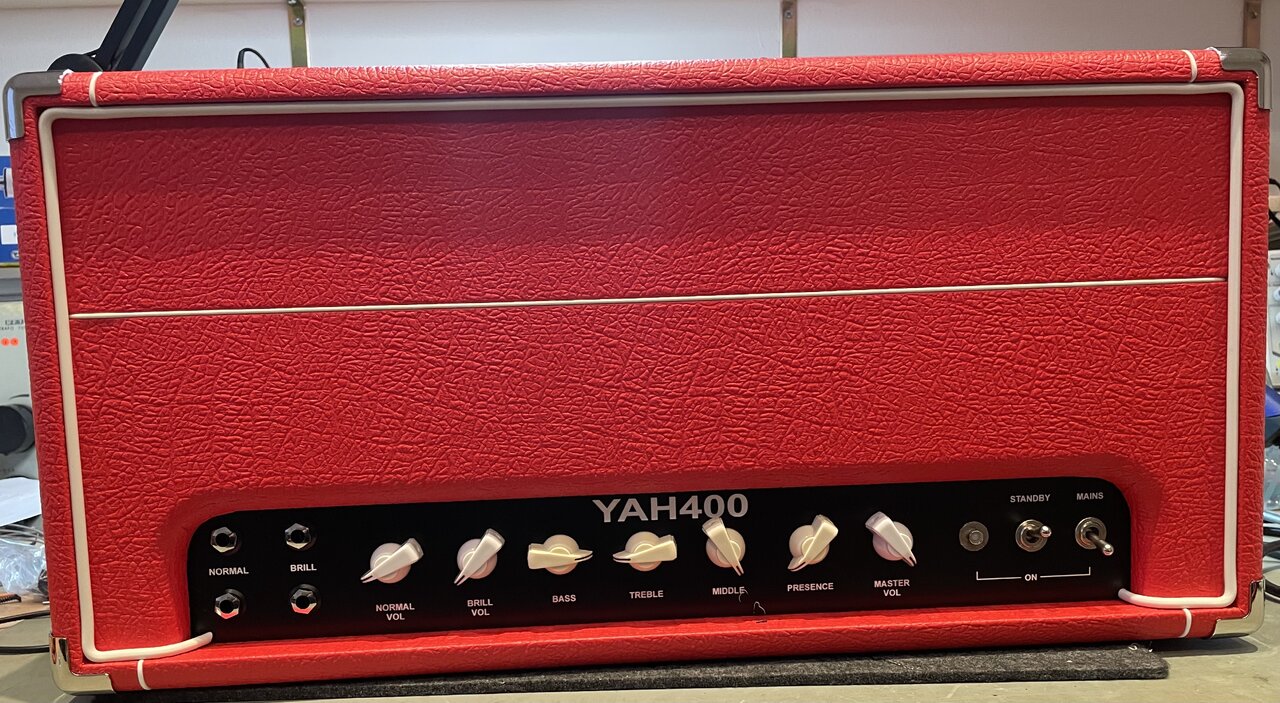

Anhang anzeigen 643240

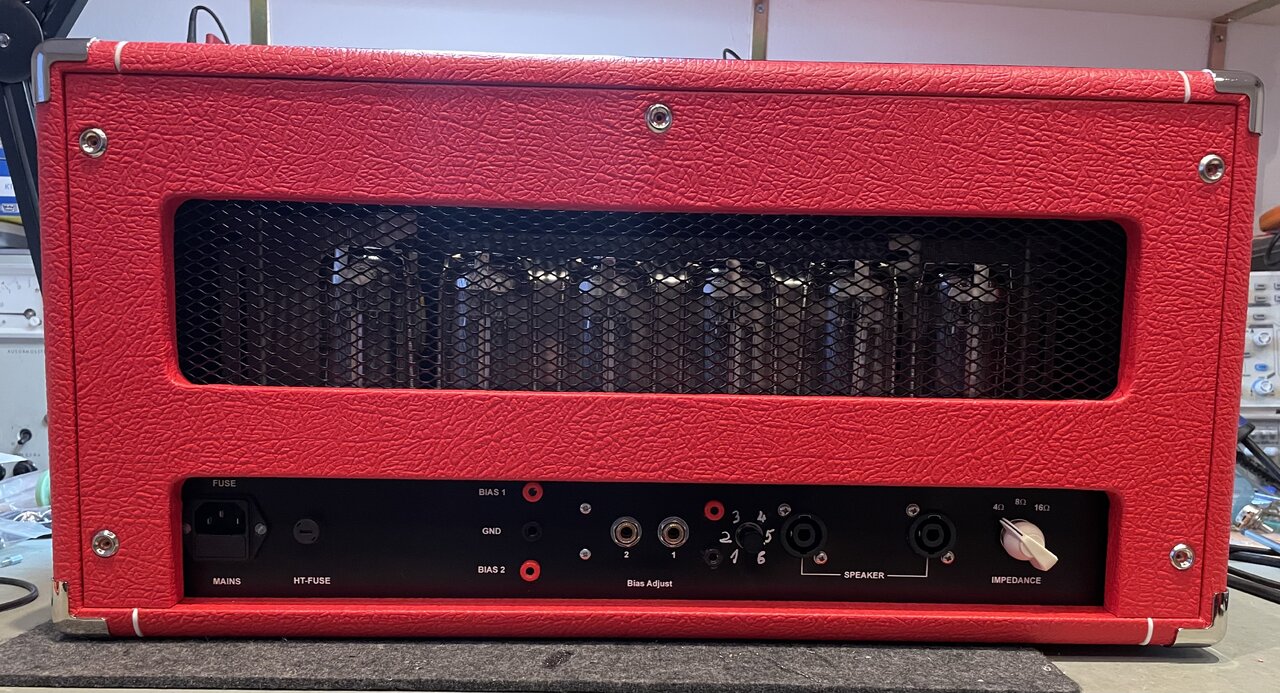

Anhang anzeigen 643241

Problem: Die Löcher zu Befestigung müssen angezeichnet werden, das wird tricky…

Schablone aus pappe…



[cfortner]

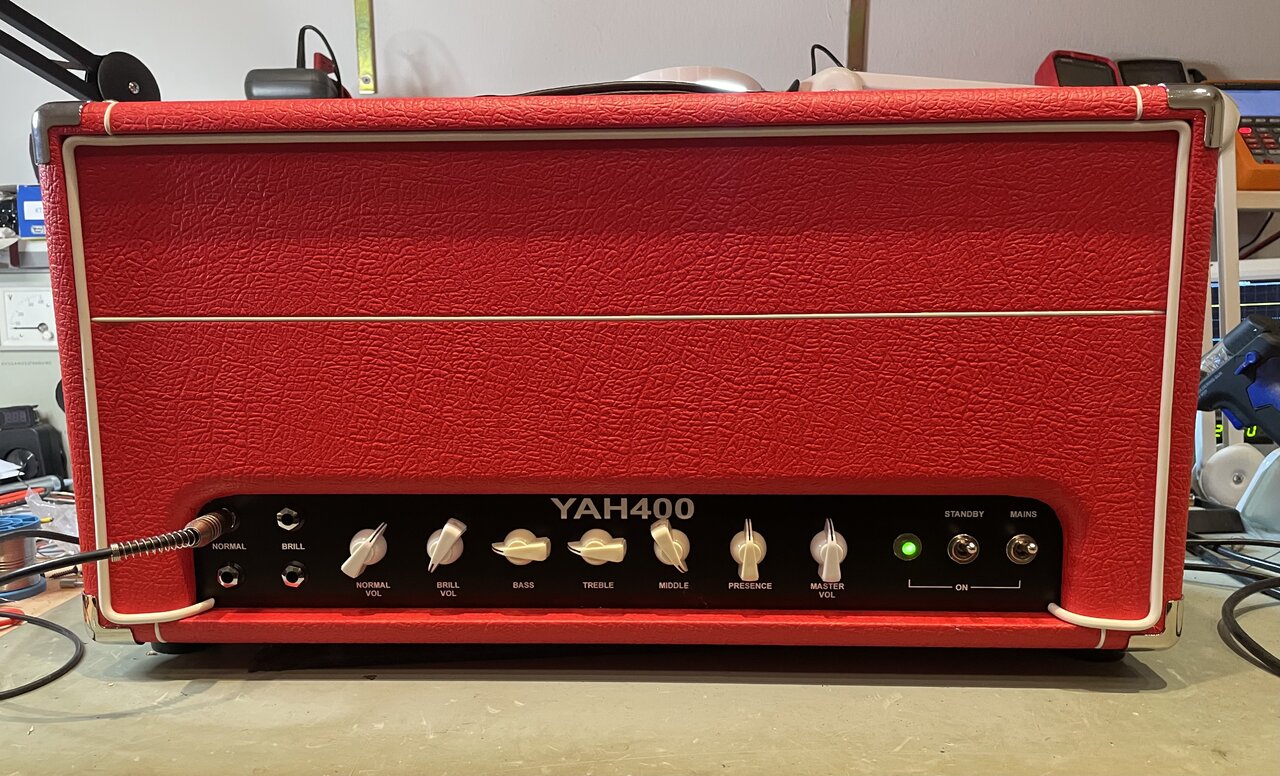

So, er ist fertig!

Bringt wie vorher 34V Sinus bei 300Hz an 4 Ohm.

Dann mal auf die Box und testen!



[cfortner]

Fehlt noch ein Logo, finde ich.



[TheBass]

Fehlt noch ein Logo, finde ich.

Dein Name in Schreibschrift, ausgefräst aus einer polierten Aluplatte zur Montage oben vielleicht?

Das Rot sieht klasse aus!



[cfortner]

Name nicht. Wie war da ein Vorschlag? Built not bought?



[MauMau]

Name nicht. Wie war da ein Vorschlag? Built not bought?

Ja, das hatte ich vorgeschlagen... Wenn dir dein Name zu prätentiös ist, wie wär's dann z.B. mit

CF-Amp
Built not bought

Fände ich passend.



[beate]

Finde das Rot super!

Farblich passend zu meinem Boxenturm.



[beate]

34V Sinus

Effektiv oder Spitzenspannung?
