Reparatur/Bau eines Röhrenverstärkers mit 6x KT88, Technik- und Werkstatt-Thread

[cfortner]

LED-Schaltung ist fertig, als fliegender Aufbau getestet.

220V-Relais mit Vorwiderstand 11k/6W (2x 22k/3W parallel) an die 405V-Leitung, es schaltet dann bei 215V, genug Luft nach oben und unten (mit 130V zieht es noch sicher an).

LED an 6,3V mit Einweggleichrichtung 1x 1N4007 -> Elko 22uF/25V -> Widerstand 68 Ohm. Spannung an LED rot 2,2 V, Strom 24mA. Grün fast identisch. Und komplett ohne Massebezug im LED-Kreis.

Das ist einfach mit 4 Bauteilen und robust, muss ich bloss noch platzmässig irgendwo unterbringen.



[cfortner]

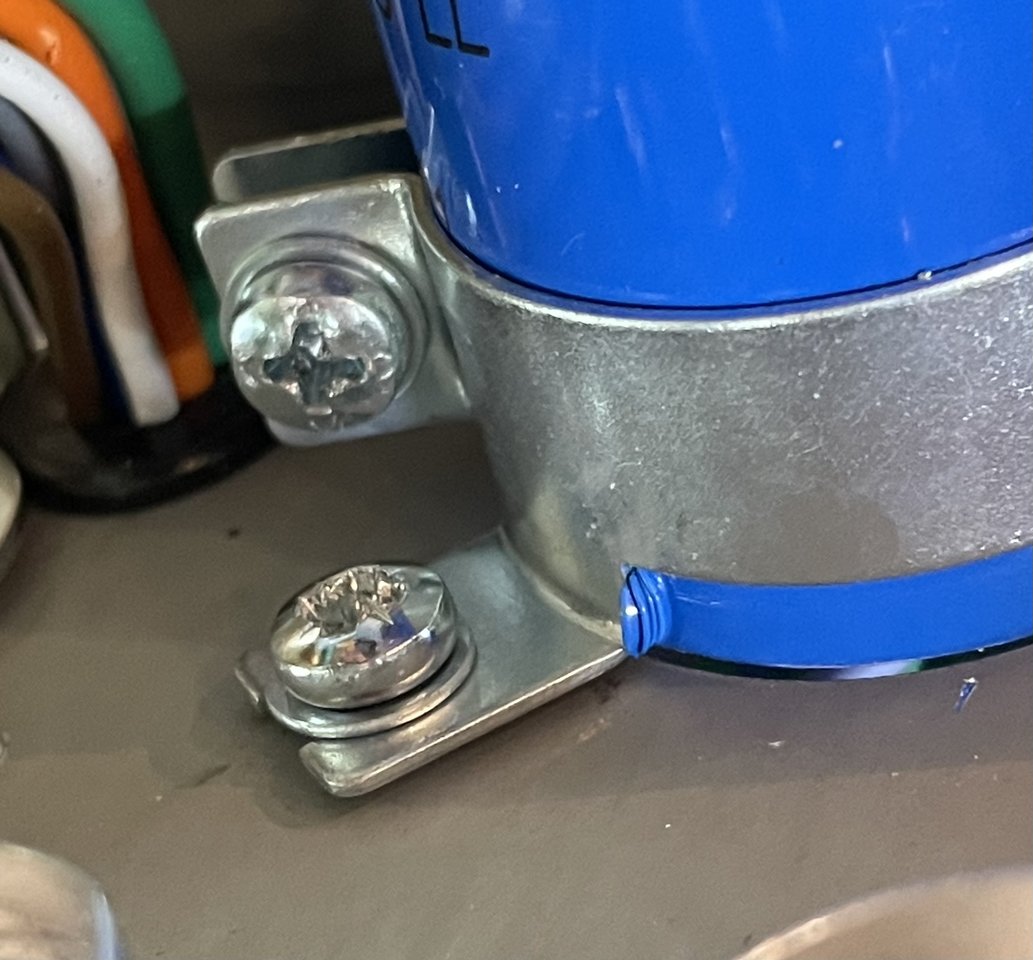

Fehler lokalisiert! Von aussen sieht es so aus:

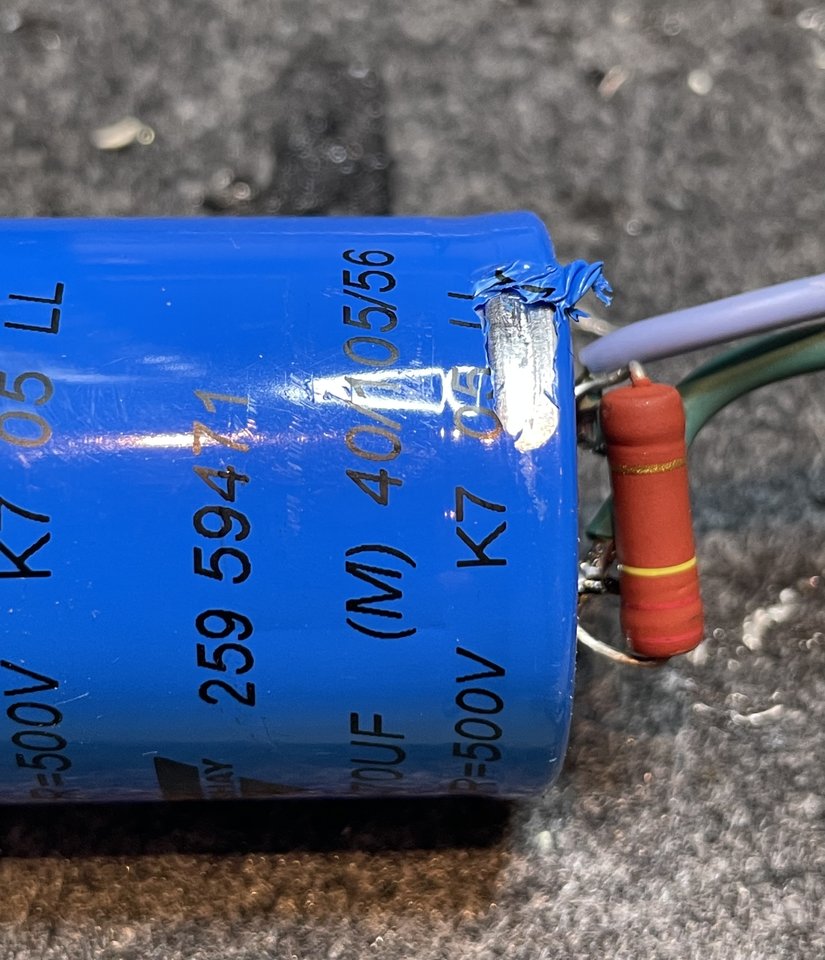

Wenn man genau guckt, gut zu sehen. Und so ausgebaut:



Da muss ich auf einen neuen Elko warten, an der Stelle mache ich keine Kompromisse.

Nun noch die BIAS-Potis verdrahten, dann ist die Endstufe fertig! Ich werde zwar den Einstellbereich der BIAS-Seiten messen, aber noch nicht mit Röhren, keine Ahnung, was ohne PI und Vorstufe passiert.



[beate]

Aber das ist doch offenbar nur ein beschädgter Schrumpfschlauch und nichts spezielles. Denn Elko würde ich vermutlich nicht mehr in dieser Schelle verwenden - jede Reparatur der Isolierung trägt ja erneut auf und erhöht das Risiko einer erneuten Beschädigung - aber wegwerfen würde ich das Ding nicht. Das lässt sich sicherlich in einer anderen Einbausituation problemlos und sicher nutzen.



[Gallier]

Aber das ist doch offenbar nur ein beschädgter Schrumpfschlauch und nichts spezielles.

Sehe ich auch so....da habe ich schon schlimmeres erlebt....



[E-A-D-G]

Sehr ich auch so....da habe ich schon schlimmeres erlebt....

Also wenn mein Vater was weggeschmissen hat, das war wirklich zu nichts mehr zu gebrauchen



[cfortner]

Theoretisch könnte ich den ja im unteren Anodenzweig nehmen, da liegt das Gehäuse ja auf Masse.
Dann müsste ich aber einiges wieder auseinander rupfen, das mache ich nicht.

Viele Kabel habe ich umgebogen und um die Lötöse oder das Turret gelegt und dann festgelötet. Das im Fehlerfall wieder auseinander zu bekommen ist schwierig, meist geht die Isolierung zu Bruch, nachher sieht es bei weitem nicht mehr so schön aus.
Die Turrets mit der Forke oben scheinen einfacher zu handeln zu sein.



[beate]

Theoretisch könnte ich den ja im unteren Anodenzweig nehmen, da liegt das Gehäuse ja auf Masse.

Ach so, das ist der obere. Welcher auch sonst. Aber bist Du Dir sicher, dass die Einbausituation optimal ist?



[cfortner]

Was heisst optimal. Dort sind die Löcher mit den Befestigungspunkten, das ist ja eigentlich ein YAH100, beim Hiwatt sind die Elkos innen seitlich, das Chassis ist aber deutlich grösser.

Innen könnte ich mir vorstellen, dass es noch wärmer wird.



[beate]

Diese Elkos mit Schellen scheinen mir ein grundsätzliches Problem zu sein. Da ist ein Schaden dieser Art ja vorprogrammiert, zumindest bei gestackten Betriebsspannungen. Am sichersten dürfte da ein Radialelko auf Platine, Turrets oder sonstigen Lötösen sein. Diese Schellen sind m.E. nur dann vertretbar, wenn die Elkos gegen Masse liegen. Hier aber liegen 400V Potentialdifferenz über wenigen Zehntel mm leicht verletzbarem Plastik.

Aber so? Da ist ja sogar die Dynacord-Lösung mit dem Schraubelko + dünnem Pertinaxscheibchen gegen Masse und dem Schrumpfschlauch als Griffschutz sicherer!



[cfortner]

Das sehe ich genau so. Es gibt aber keine 470uF/500V-Schraubelkos, auch nicht bei Jan. Muss mal sehen, wie ich das löse.



[Eliashaugk]

Kunststoffschellen?



[beate]

Radialelkos auf Lötösen?



[cfortner]

Kunstoffschelle ist eine super Idee!



[Eliashaugk]

Falls es sowas nicht gibt kann man es sicherlich mit dem 3D Drucker herstellen.
Ein passendes CAD-Modell könnte ich ggf basteln



[TheBass]

Es gibt auch Schellen mit Kunststoffisolierung



[cfortner]

Ich habe bei BtB eine Schelle 35mm aus Nylon gefunden.



[cfortner]

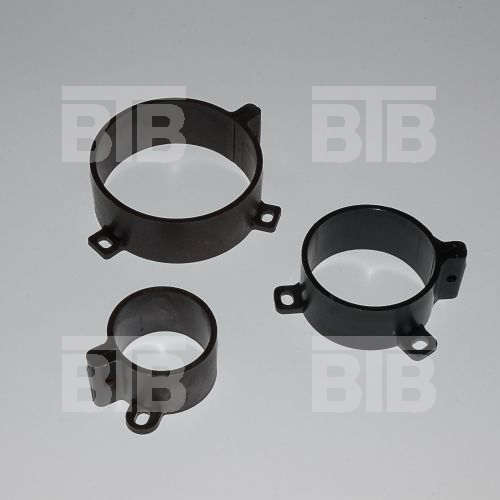

Von BtB:

Das müsste die kleine mit 35 mm sein, sie grossen haben 45 und 65 mm.



[cfortner]

Problem geregelt.

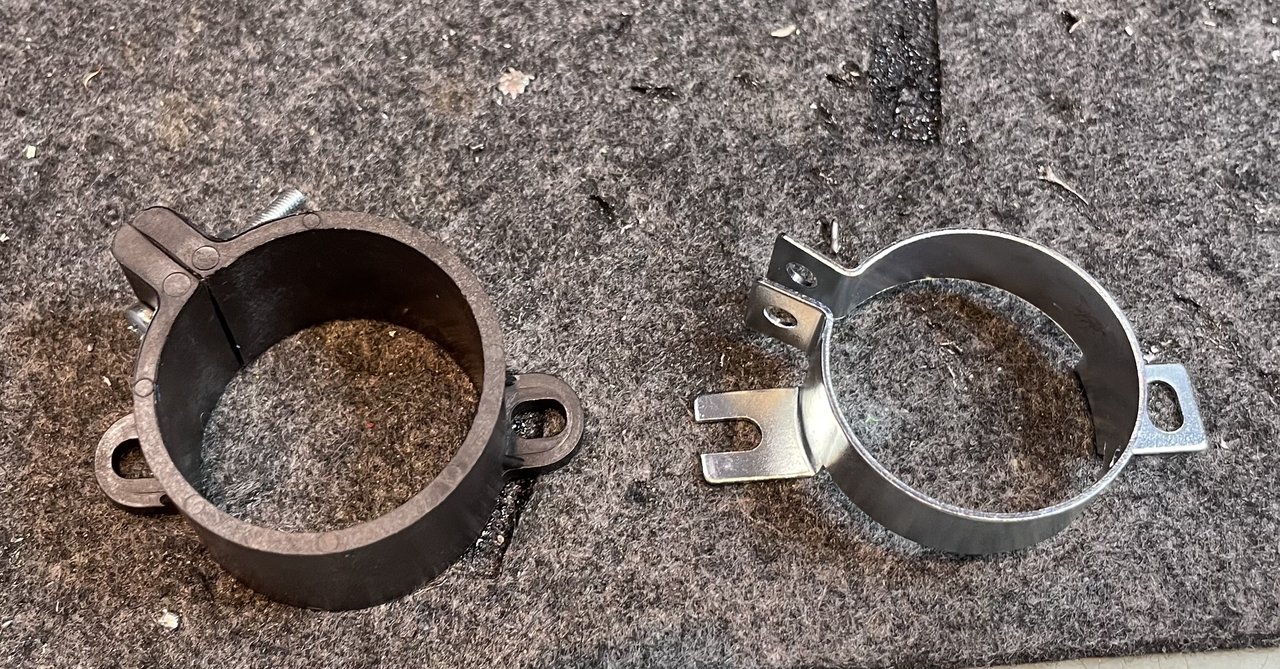

Das ist die Nylon-Schelle:

Leider hat sie einen um 3-4 mm engeren Befestigungsloch-Abstand, sodass ich wieder bohren musste.

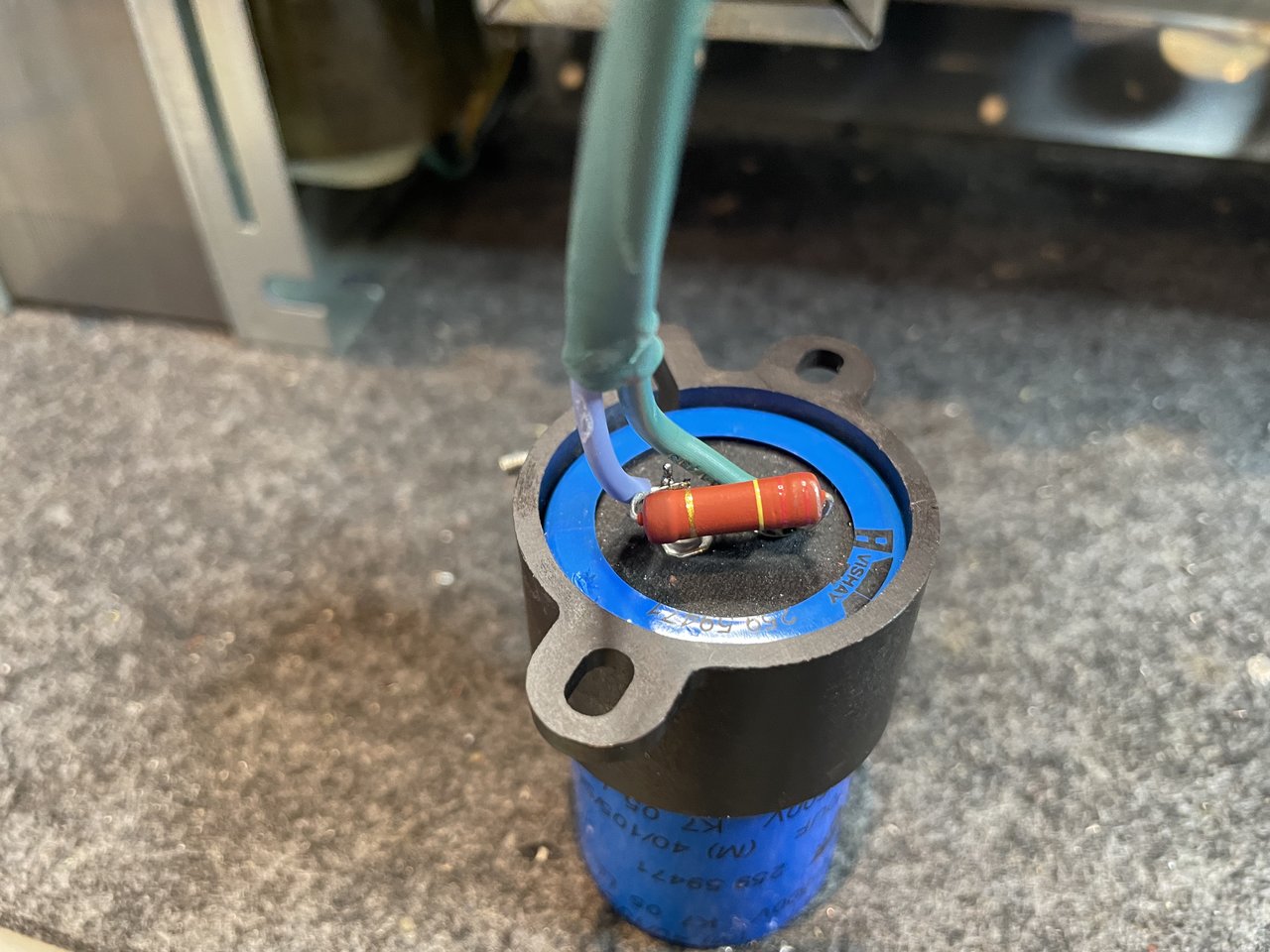

So sieht der Elko mit der defekten Isolierung darin montiert aus:

Man kann aufgrund der Breite der Schelle sogar etwas Abstand des Elkos zur Montagebene einbauen.

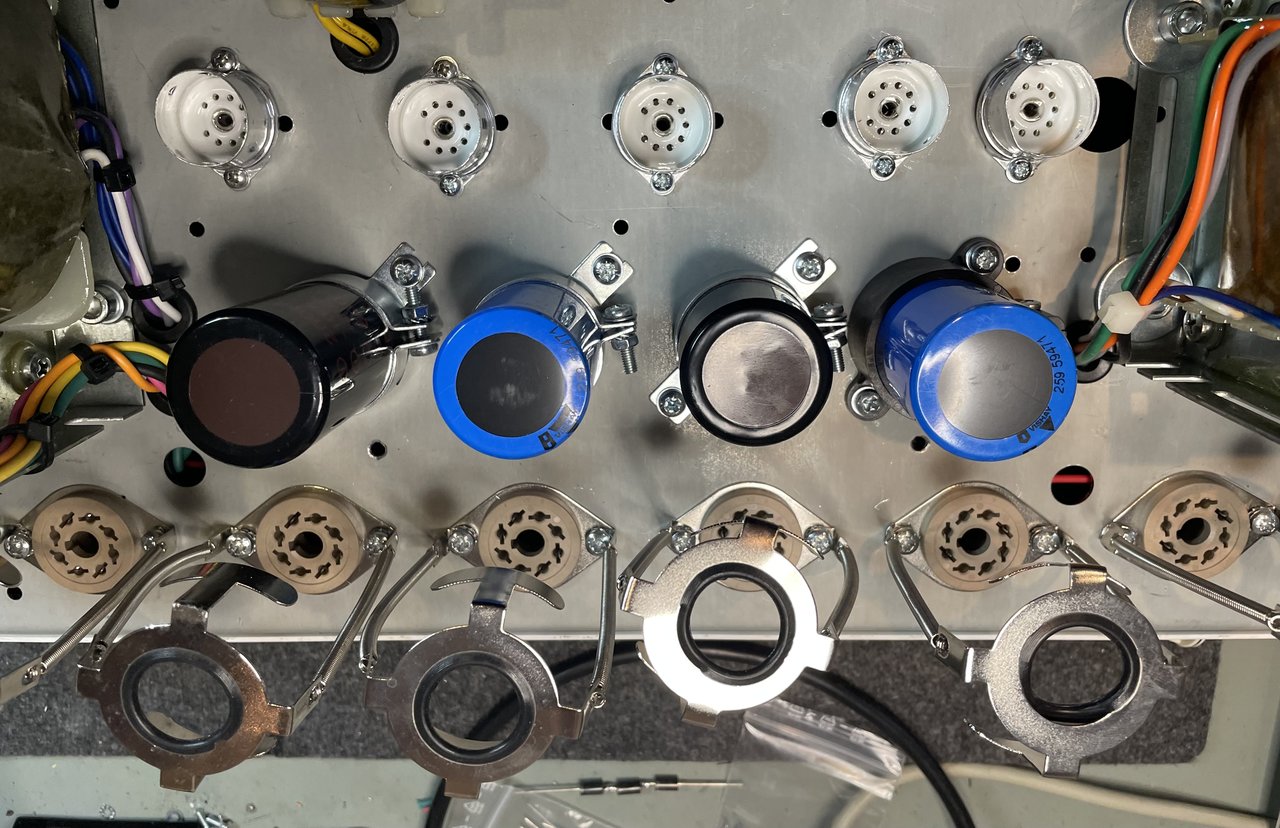

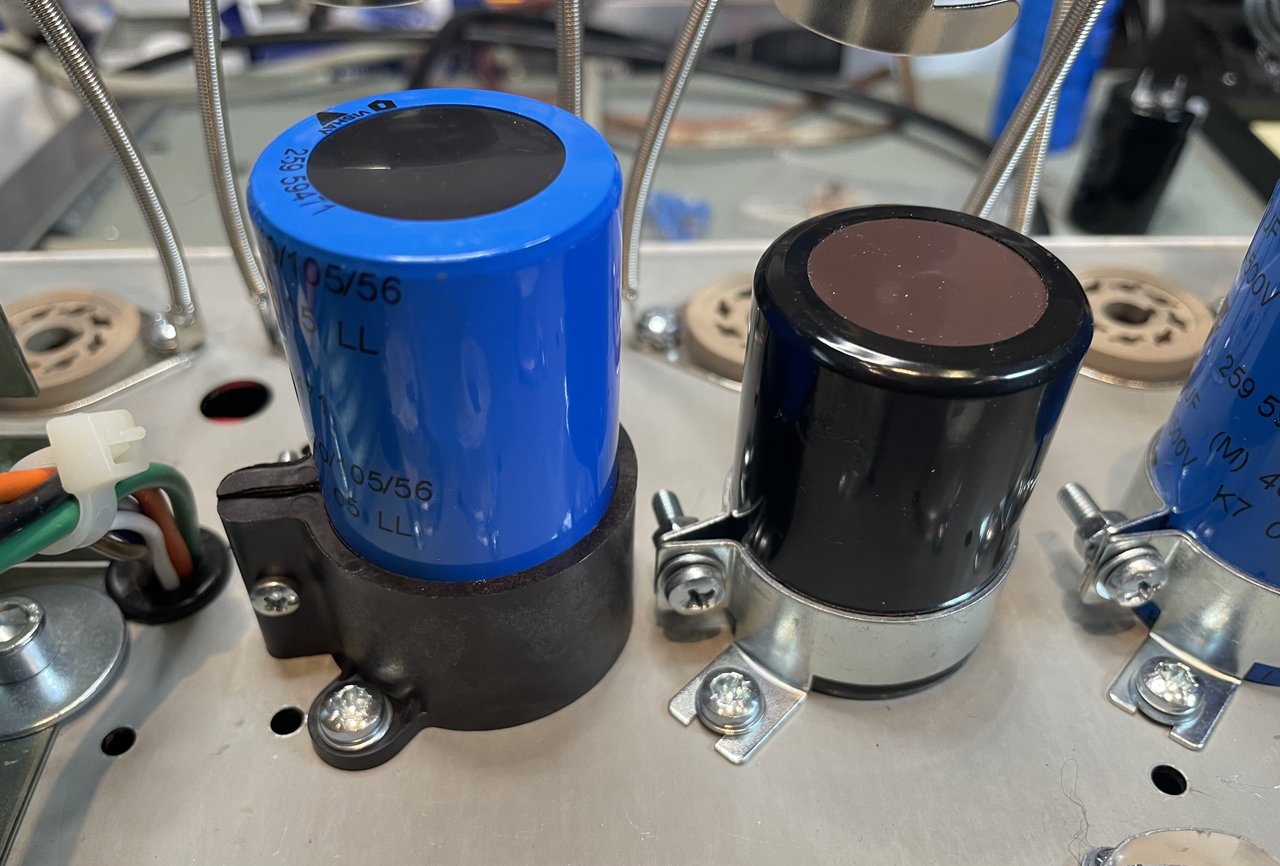

So sieht es installiert aus, aufgrund des Lochabstandes und einer störenden 3mm-Schraube zur Board-Befestigung etwas exzentrisch, das sollte aber ok sein:

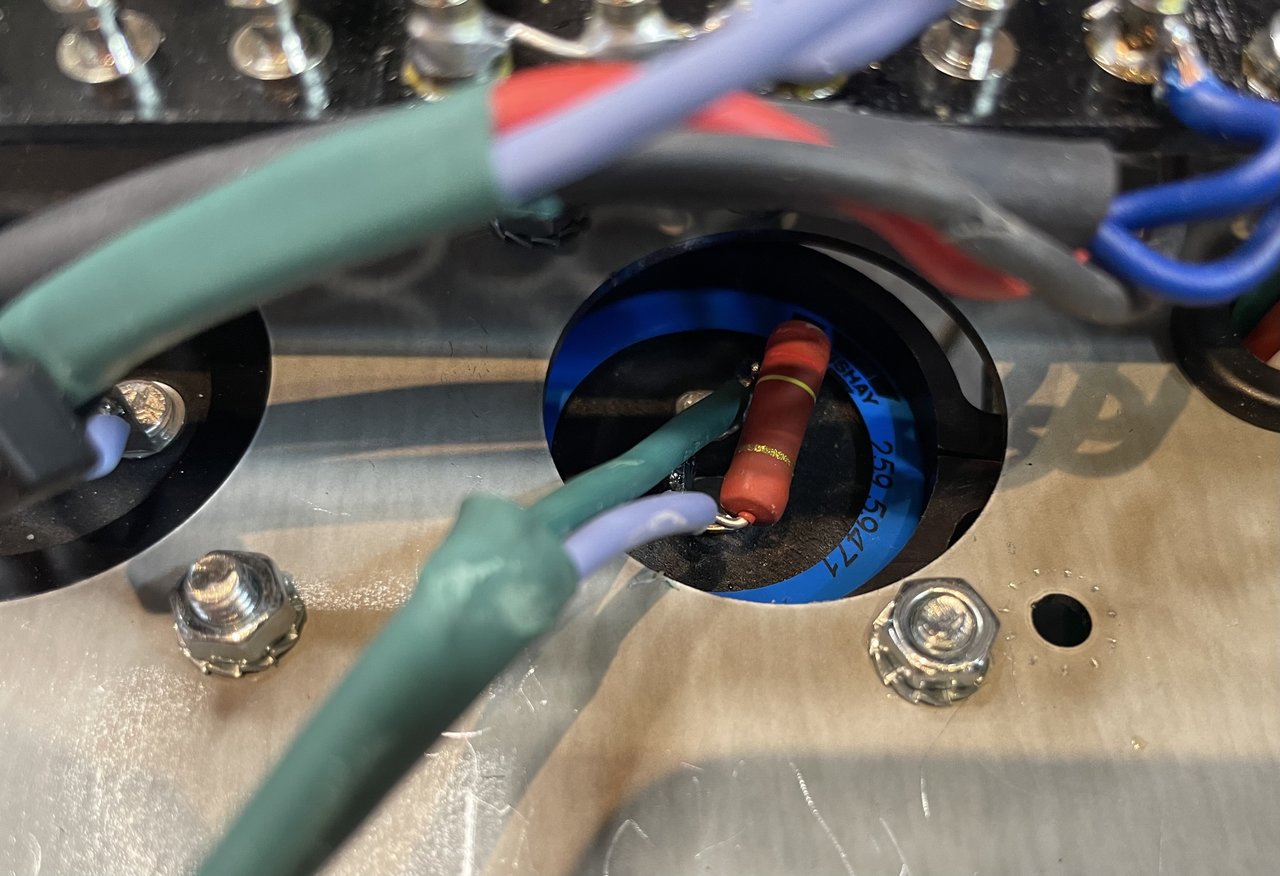

So von oben:

Damit sollte dieses Problem erledigt sein.

Nun noch die Verdrahtung der BIAS-Potis und die Schutzdioden. Wenn dann alle Spannungen stimmen, ist die Endstufe fertig.



[cfortner]

Insgesamt ist das Chassis recht klein für den DR405.

Das Endstufenboard hatte ich extra etwas in Richtung KT88 geschoben, um noch an die Elko-Unterseiten zu kommen. Das hat sich jetzt bewährt.

Ein um ca. 5cm tieferes und ca. 8cm breiteres Chassis wäre optimal, ist aber nirgends zu bekommen.

Oder kennt jemand eine Quelle?



[beate]

Du könntest ja mal Max Weber anrufen, ob er noch ein leeres Chassis hat. Wegen Transportschadens bei Deinem Mywatt 400
