Powerbank 9V für Effekte

[mmstingray02]

Was hast Du den ausgegeben für die Komponenten insgesamt? Danke!



[Michael Tiefenbeck]

Teile bei Musikding um die 14€
Akku ca 18
Spannungsregler ca 3 €



[BuzzLightyear]

@lazarus_04 : jetzt komm schon - mach 'nen Bausatz



[stephan]

Ja, dit wär so dufte!!!



[FRNAK]

Heute habe ich den Akku einfach mal an den Preamp ( NE_04), Kompressor ( Pumpernickel) und einen Hall ( EBS) gehängt und geschaut was passiert. Ich einfach einen 10.000mAh Akku verwendet, das hielt gute 10h!

Wie, Du hast eben mal kurz 10h an einem Tag gespielt? Hast Du nix anderes zu tun?



[lazarus_04]

@lazarus_04 : jetzt komm schon - mach 'nen Bausatz

Ja, dit wär so dufte!!!

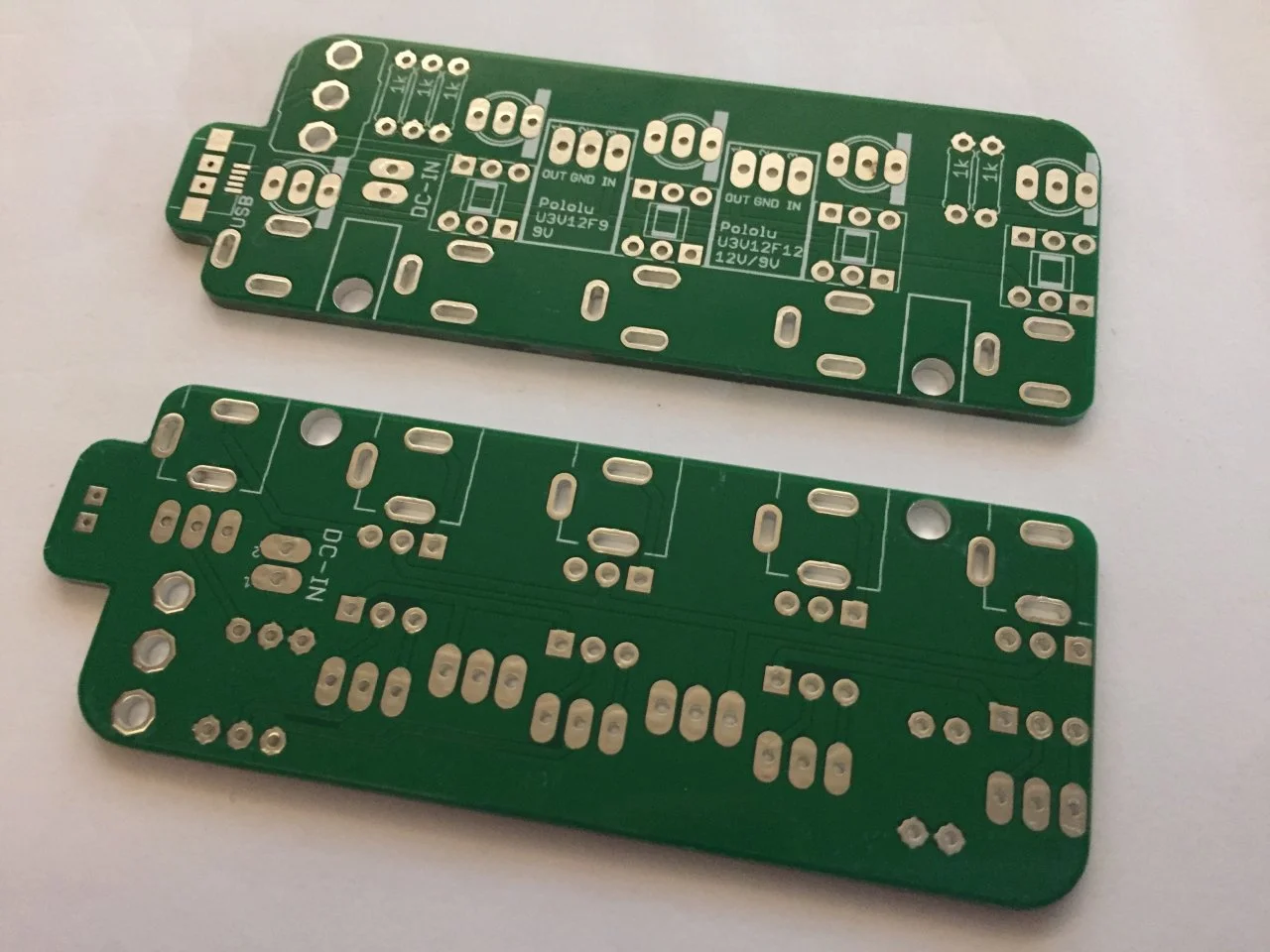

Ich hab ma was bestellt.

Mal gucken, ob das alles so passt wie geplant



[Ochsenblut]

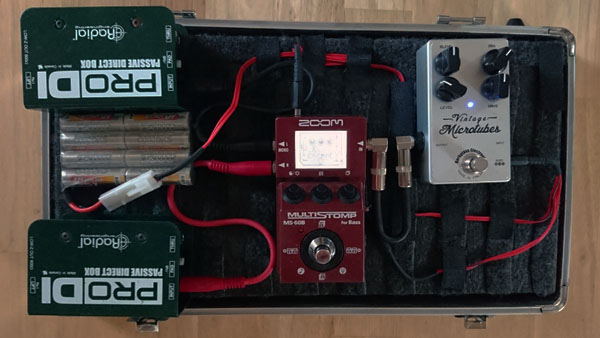

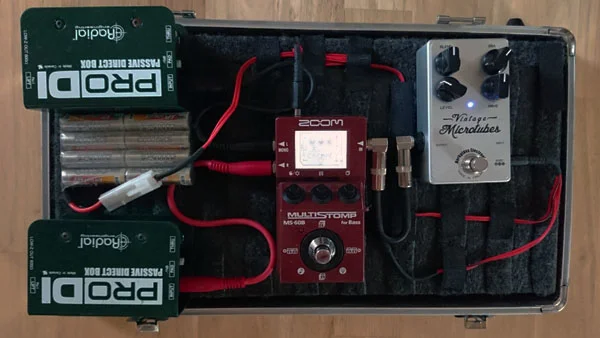

Meine Lösung kennt ihr ja schon:

Kein Wandler, hält ewig.



[BassPapa]

Meine Lösung kennt ihr ja schon:

Anhang anzeigen 155854

Kein Wandler, hält ewig.

Geil. Akkus ? 12V ?
Wie lange hält das?



[Ochsenblut]

8 x 1,2V = 9,6V nominal, 2400mAh. Mit dem Zoom MS60B (das saugt einiges an Strom weg) und dem DG VMT (der braucht nix) ca. 20h. Den Akkupack zu laden dauert ca. 24h. Ich habe zwei solcher Akkupacks, die ich abwechslend verwende. Eins ist auf dem Board, das andere liegt geladen im Bass-Koffer. Ich habe die Lösung jetzt seit einem Jahr so (Gigs, Proben und üben zu Hause) und hatte noch nie Probleme.
Fazit: Sauberer Strom, kein Kabel - was will man mehr?

OK: Ich habe trotzdem auch ein 500mA/9V-Netzteil im Basskoffer, das ich zur Not an das andere Ende des Daisy-Chain-Kabels - im Bild nicht zu sehen - anschließen könnte. Das habe ich aber noch nie gebebraucht.



[BassPapa]

8 x 1,2V = 9,6V

Jupp - ist mir dann später auch schon aufgegangen.
Danke für die Infos



[lazarus_04]

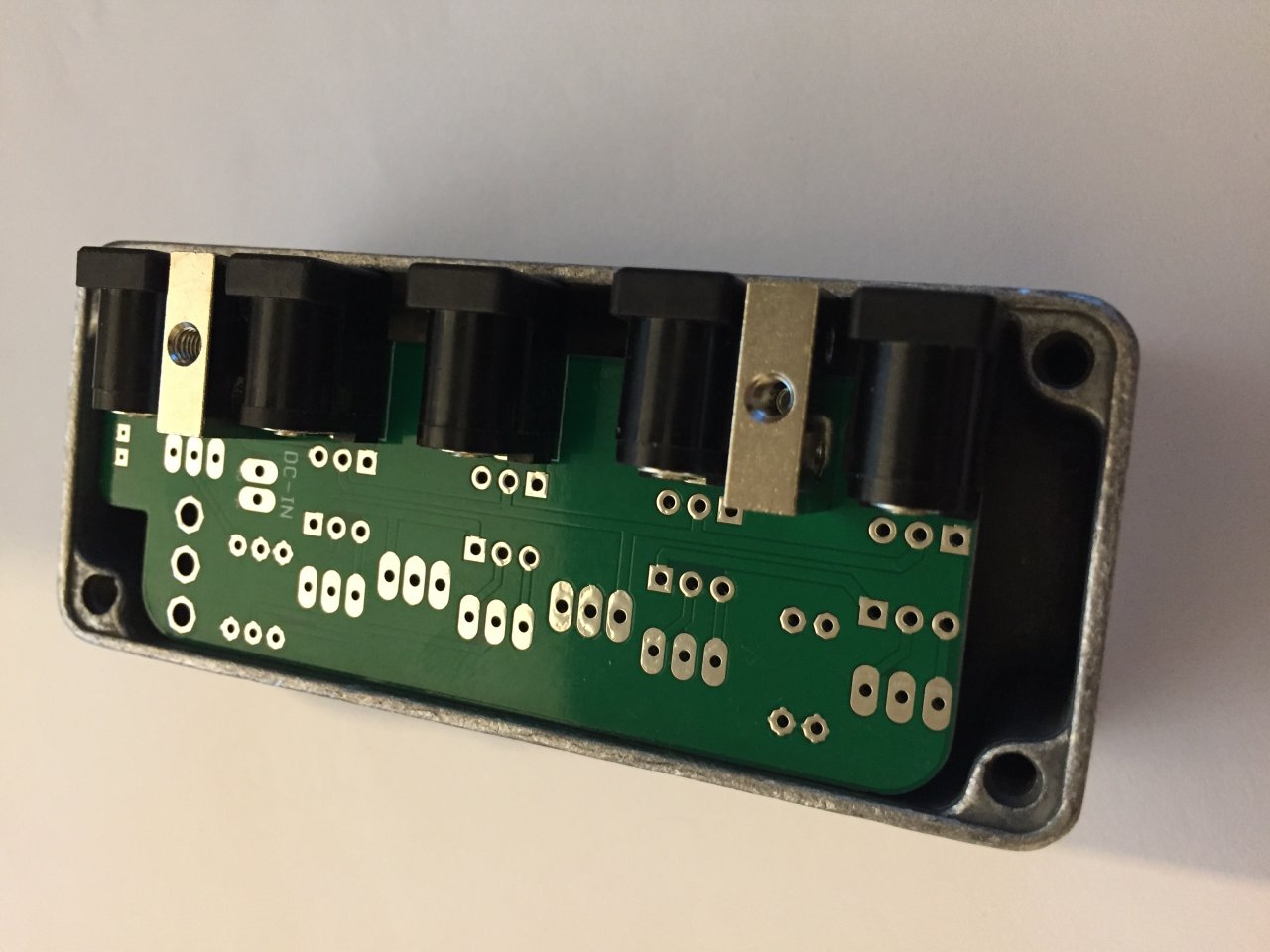

Ohje das ist peinlich...

Habe das falsche Gehäuse-Maß beim Design verwendet. Die Platine lässt sich genau nur 1mm ins Gehäuse einführen..

Naja als Proto taugt es. Ich muss nun nur noch die Wandler, mirco-USB Buchse und Bi-Color-LEDs besorgen.



[stephan]

Geil, geil, geil!



[BuzzLightyear]

Das wird …

Und im Übrigen schließe ich mich Stephans Meinung an…



[lazarus_04]

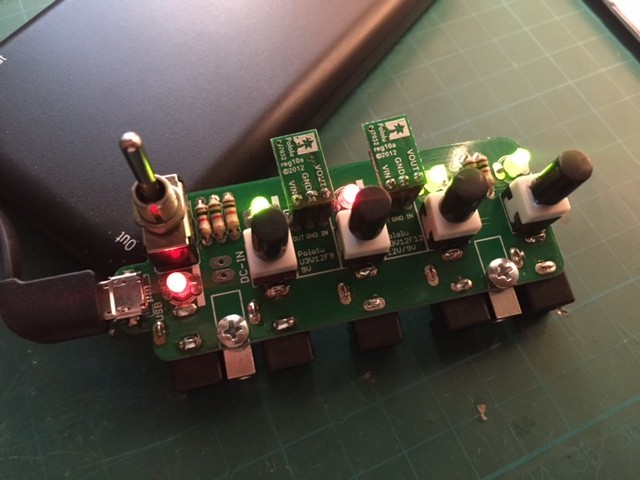

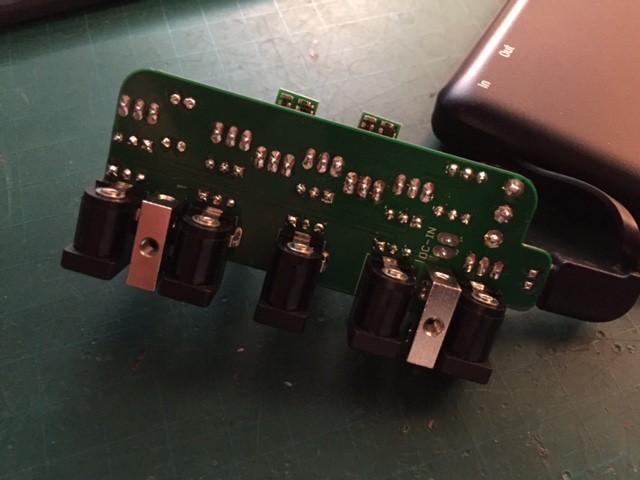

Der Prototyp läuft!

Der Kipper ist ON/OFF, die 4 Drücker sind für den Spannungswechsel. Die LEDs sind zweifarbig um die eingestellte Spannung anzuzeigen.



[lazarus_04]

Achja @amoc sollte das ein Bausatz werden, möchte ich dich natürlich als Idee-Geber erwähnen und evtl auch einen Hinweis auf die Platine drucken. Wenn du dazu Lust hast, kannst du dich gerne kurze bei mir melden.



[stephan]

TIERISCH!!!



[BiffMalibu]

Der Prototyp läuft!

Anhang anzeigen 157125 Anhang anzeigen 157126
Der Kipper ist ON/OFF, die 4 Drücker sind für den Spannungswechsel. Die LEDs sind zweifarbig um die eingestellte Spannung anzuzeigen.

Wenn das in Serie geht, werd ich mir das definitiv holen!



[stephan]

Auf jeden, Alta!!!

Mit den Features bist du der Konkurrenz jetzt schon Lichtjahre voraus. HABEN WOLLEN!



[amoc]

Wenn das USB DC Cable wie die Pololu Regler in einem nicht hörbaren Frequenzbereich arbeiten wär das für kleine Boards eine kompakte und günstige Lösung.
https://www.amazon.de/dp/B01G56J4FE...colid=UBOGH717FVE&coliid=I2S42JTJDQU577&psc=1

Die flexiblere Highend-Lösung wird aber wohl Lazarus's Bausatz sein.



[kemm47]

8 x 1,2V = 9,6V nominal, 2400mAh. Mit dem Zoom MS60B (das saugt einiges an Strom weg) und dem DG VMT (der braucht nix) ca. 20h. Den Akkupack zu laden dauert ca. 24h. Ich habe zwei solcher Akkupacks, die ich abwechslend verwende. Eins ist auf dem Board, das andere liegt geladen im Bass-Koffer. Ich habe die Lösung jetzt seit einem Jahr so (Gigs, Proben und üben zu Hause) und hatte noch nie Probleme.
Fazit: Sauberer Strom, kein Kabel - was will man mehr?

Interessante Lösung! FRAGE: gab's irgendwelche Gründe/Aspekte, die dagegen sprachen, 2 bzw. 3 9-Volt Akkublöcke nebeneinander zu verwenden?
