Effektboardhilfe für den Effektboarddeppen

[TomW]

Puhhh weiß gar net wie man die nennt... Pedal knobs oder so.
Für Schuhe richtig gut

Tolle Sache ... sind das die hier?

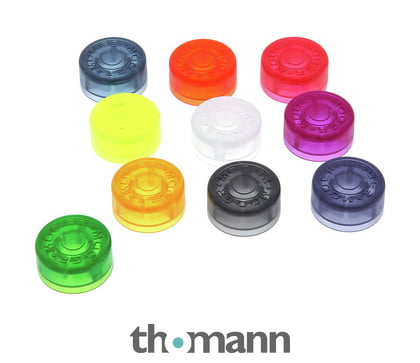

Mooer Candy Footswitch Topper Mix

Mooer Candy Mixed Pack Footswitch Topper, Kappen Set für Fußschalter, erhöht Durchmesser von Fußschaltern für leichtere Erreichbarkeit, passt auf Standard Fußschalter mit ca. 10 mm Durchmesser, Set bestehend aus 10 Stück in unterschiedlichen Farben,...

€7,50

www.thomann.de



[Mr.Mingus]

Jawoll das sind die Teile



[Eliashaugk]

So, doch nicht per PN, da es alt auch andere interessiert kurz ein paar Maße zum Pedalbay 60:

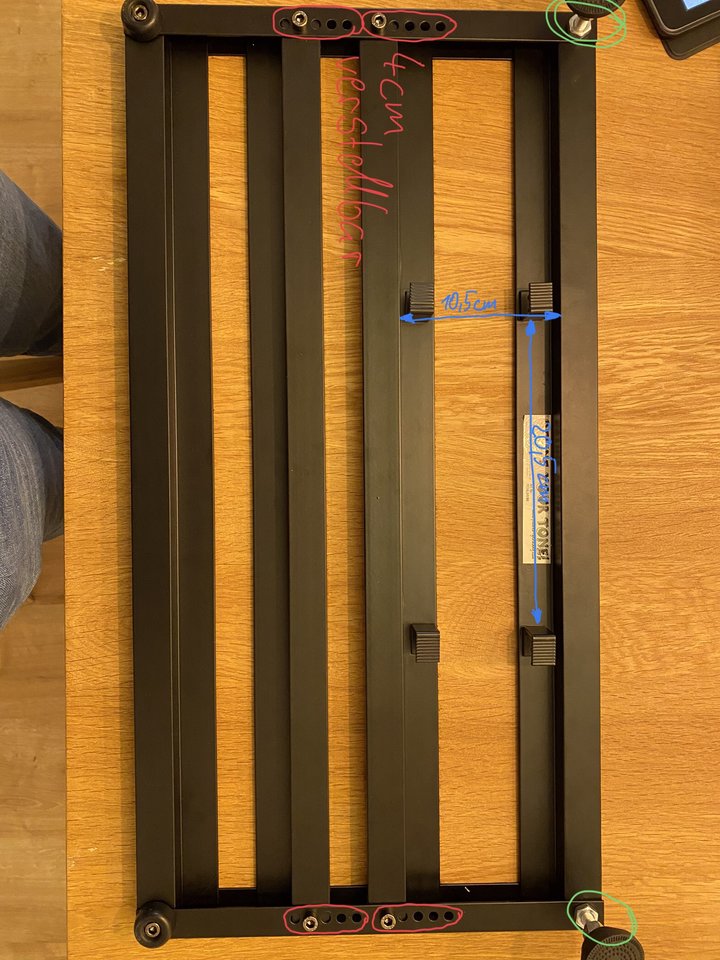

Du hast kannst die zwei mittleren Stege frei verstellen (um 4 cm in 1cm Schritten, rot markiert) Ich habe die Obere Tasche jetzt mal so groß wie möglich gemacht.

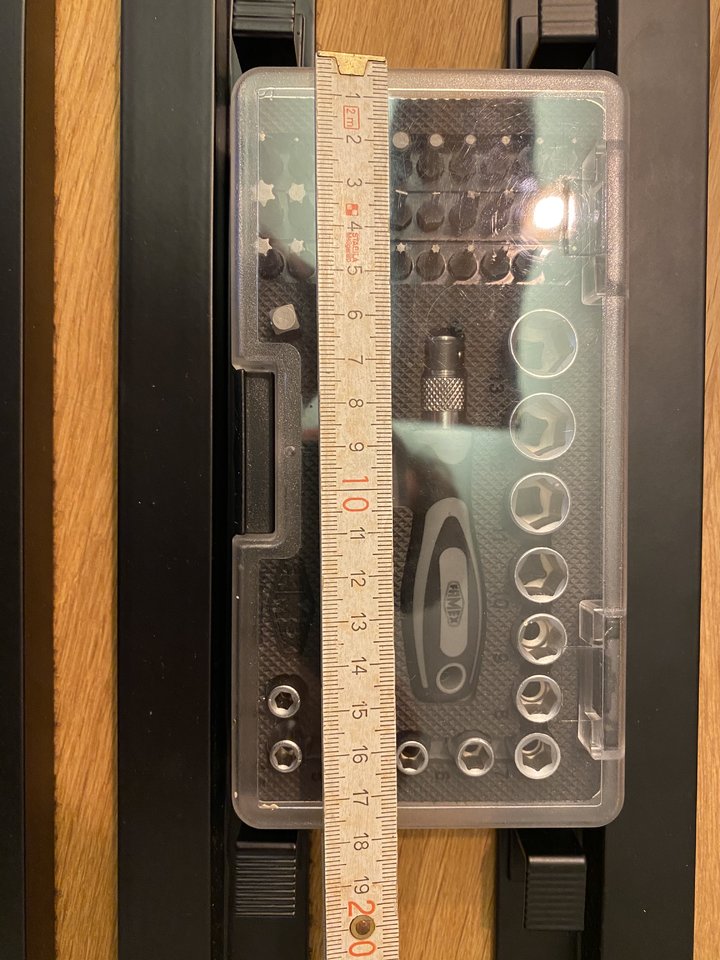

Da hast du zwischen den Haken ca 10,5 x 20,5 cm Luft. Also mehr als genug für das Fuel Tank mit gesteckten Kabeln. Ich habe mal meinen Schraubenzieher druntergelegt, der Kasten hat 18,5x10x4cm. Das sieht dann so aus:

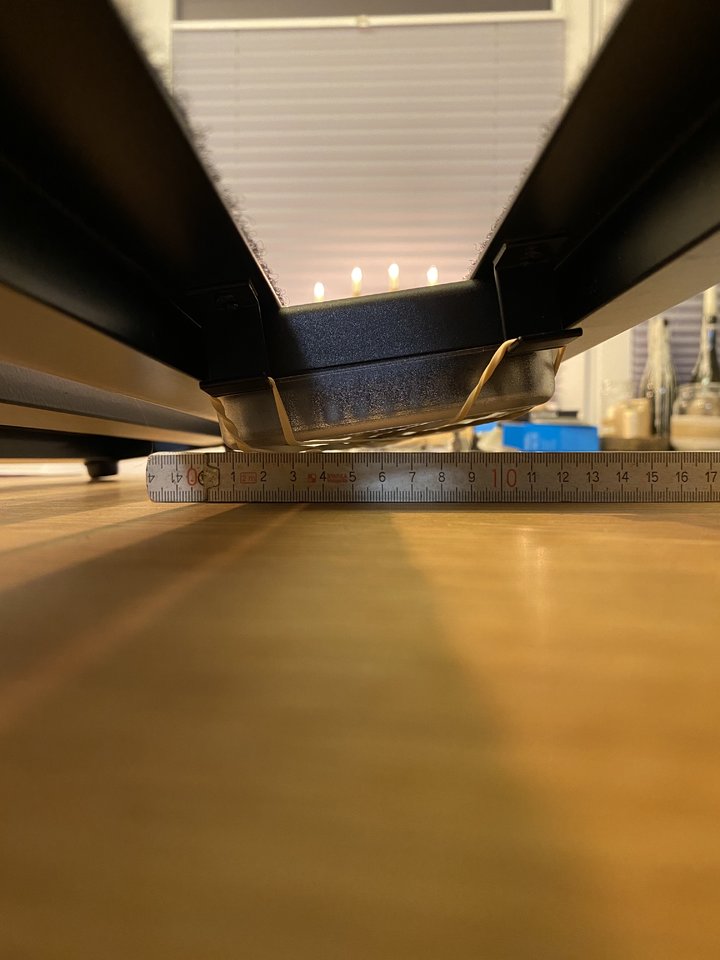

Da ist also reichlich Platz. Ich habe das ganze dann mal mit Gummibändern fixiert, durch die verstellbaren Füße (grün markiert) ist dann noch 1cm (!!!) Luft zum Boden. Das ist also noch nichtmal knapp:

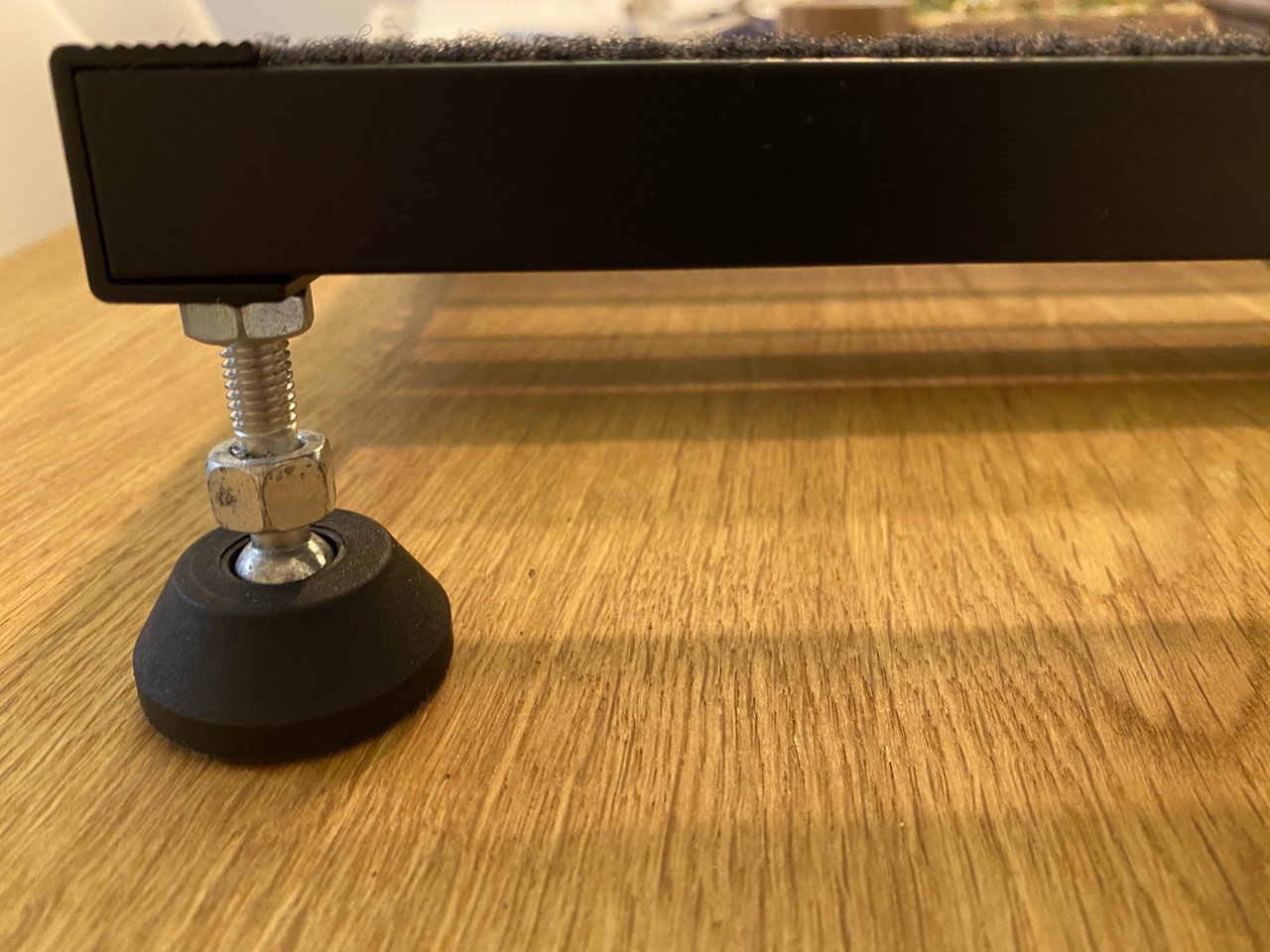

Die Verstellbaren Füße sehen so aus:

Wie du siehst ist da wirklich reichlich platz für deine Stromversorgung (und für alles andere.

LG Elias



[Mr.Mingus]



[Mr.Mingus]

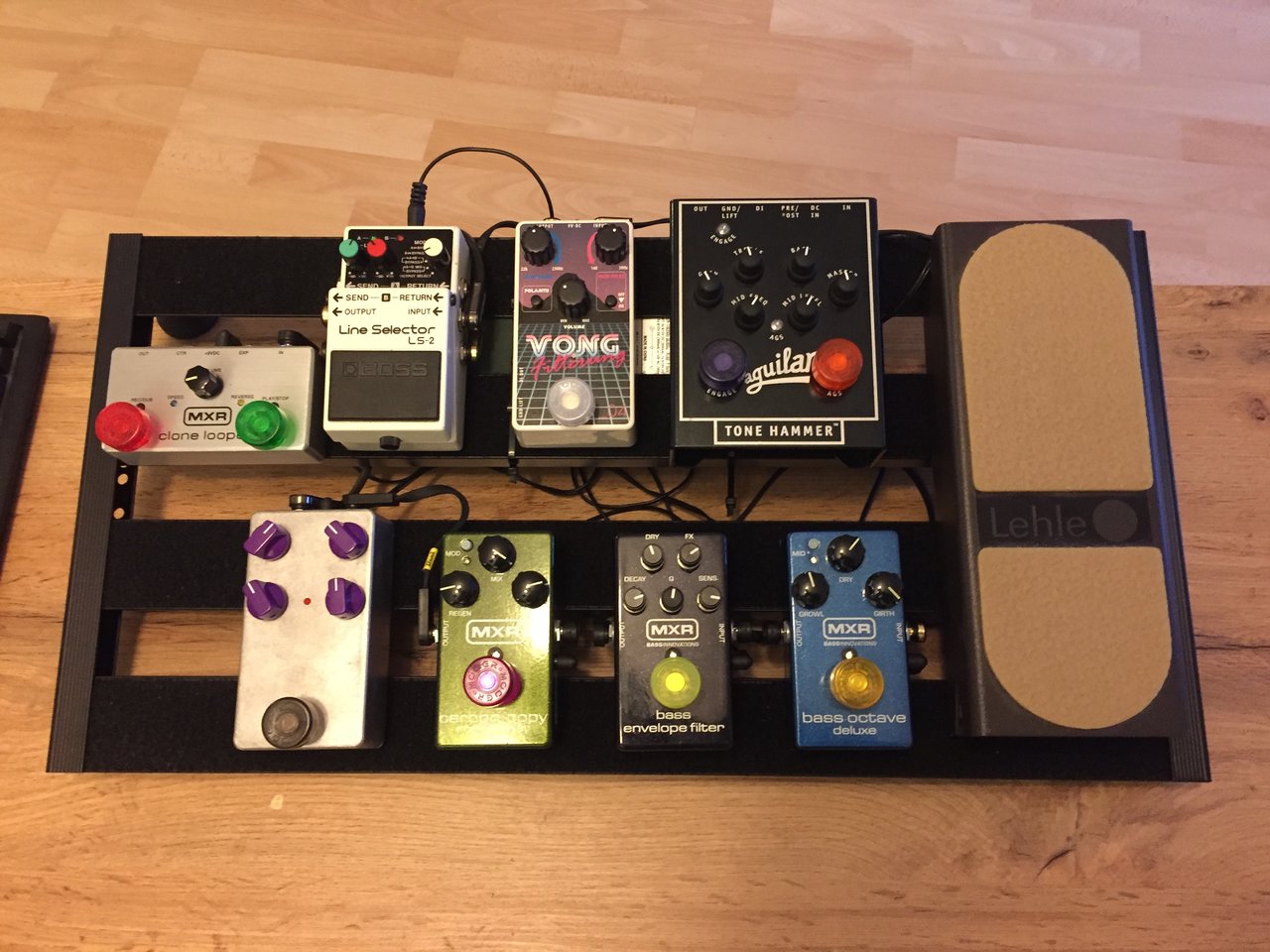

so sieht das ganze nun aus. habe mir nun ein Palmer Pedalboard geholt, Danke Elias.
Das netzteil ist erstmal mit zwei kabelbindern befestigt. (muss noch iwie anders machen)
ich habe jetzt zwei loops. ein clean signal mit dem aguilar und dem vong. ein effektloop mit den 3 MXR und dem Guma Antique.
Vom Boss gehe ich in den Looper und van da in mein Interface.
Jetzt hatte ich gestern auf den Kopfhörern ständig so ein nerviges surren. Wo kann das herkommen? Zuvor hatte ich das noch nie.
Kann das plötzlich vom Netzteil kommen? Sind zu viele Effekte auf einem Stromanschluss?



[StonerGreg]

Was für ein Netzteil hast Du denn unter dem Brett?



[Mr.Mingus]

Was für ein Netzteil hast Du denn unter dem Brett?

Trex Fuel Tank Chameleon...
habe den aguilar am 18V
den mono volume an einem 12 V
den Antique alleine an 9V
den Looper alleine an 9V
und den rest mit so einem daisy kabel



[StonerGreg]

Hm, könnte es sein, daß die Geräte an der Daisy Chain zusammen mehr als 300ma benötigen? Oder knapp darunter liegen? Evtl. überlastest Du den einen Ausgang.



[Eliashaugk]

Oder die Effekte sind jetzt zu nah am Netzteil? Was passiert denn wenn du das Netzteil mit etwas Abstand daneben stellst?
Also wie es vorher war.



[Mr.Mingus]

könnte es sein, daß die Geräte an der Daisy Chain zusammen mehr als 300ma benötigen?

keine ahung. laut den specs eigentlich nicht.
delay=26mA
enve=6mA
oct=14mA
LS2=25 mA
Vong=32mA



[Mr.Mingus]

Oder die Effekte sind jetzt zu nah am Netzteil?

das hab ich mir acuh schon gedacht.



[StonerGreg]

Da hilft dann wohl nur ausprobieren. Zieh mal alle Stromkabel ab und schließe ein Pedal nach dem anderen an. Nach jedem neu angeschlossenen Pedal kontrollieren, was die Nebengeräusche machen. So kannst Du eingrenzen, wo die Ursache liegt.



[Mr.Mingus]

bei den daisy kabeln ist es ja egal welchen pin ich ins netzteil haue,oder?



[StonerGreg]

Ich denke schon.



[claudio]

bei den daisy kabeln ist es ja egal welchen pin ich ins netzteil haue,oder?

ja



[Mr.Mingus]

soooooo, nachdem die obere Reihe mit der unteren vertauscht wurde vertauscht wurde ist das surren leisen aber noch nicht ganz weg. Iwie liegt es auch am LS2 glaube ich. Die Output buchse hat da irgendwie nen wackler. Wenn ich am Kabel bissl rumfummle wirds besser, aber das surren geht nicht ganz weg. Überlege jetzt einen andere Stromversorgung zu holen. Aber obs wirklich daran liegt....



[StonerGreg]

Schonmal probiert, die Patchkabel zu tauschen? Vielleicht liegt der Wackler auch am Kabel?



[Mr.Mingus]

Schonmal probiert, die Patchkabel zu tauschen?

ja habe ich. die gehen alle einwandfrei. hab nach und nach ein Effekt nach dem anderen hingehängt. fast still ist es wenn ich alle effekte in reihe geschalten habe, will ich aber nicht. Der LS2 ist aber eigentlich leise etc....



[Mr.Mingus]

ich bin mir bzgl eines anderen netzteils total unsicher, denn eigentlich ist der Chameleon auch galvanisch getrennt. Das Cioks DC7 wäre cool, ist mir aber auch zu teuer iwie. Und was wenns dann immer noch surrt etc... dann habe ein neues netzteil gekauft, welches ich eigentlich gar nicht gebraucht hätte



[Eliashaugk]

Hast du das netzteil mal neben das Board gestellt mit einigem Abstand?

Ansonsten, Erdungsproblem eventuell? Vlt macht der LS2 da irgendwelche schweinereien... ansonsten kann ich dir mal zum Testen ein günstiges Harley Benton Netzteil schicken, da kannst du mal testen ob alles sauber läuft wenn jeder Effekt seinen eigenen Anschluss hat.
