DIY Class D Endstufe (100 Watt) - Erfahrungen?

[zeppo3000]

Pass mal auf, dass Du mit dem Gehäuse kein Hitzeproblem bekommst. Der Alukühlkörper sollte zumindest flächigen Kontakt mit dem Gehäuse haben, und selbst dann könnte es knapp werden.



[amoc]

Eine nennenswerte Wärmeentwicklung gibt es nicht.
Allerdings glaube ich, dass die angegebenen 100 Watt nicht stimmen.
Das ist aber nur mein subjektiver Eindruck.
Könnte daran liegen, dass das Netzteil nicht genügend Strom liefert und/oder die Endstufe 100 Watt nur bei 4 Ohm liefert. Momentan hängt eine Box mit 8 Ohm dran.
Jedoch zum Üben immer noch viiiiel zu laut.
Muss mal eine zweite Box dran hängen und mit einem vergleichbaren Amp einen A-B-Vergleich machen.

Für insgesamt ca 25€ aber top.
Grundrauschen und Klang für den Preis (Class D Amp Modul) 3,50€ spitze.

Für die Nachbauer:
Ein- Ausgangsbuchsen müssen isoliert am Gehäuse montiert werden, bzw. Masse von Input/DC Buchse darf keine Verbindung zur Masse der Speakerbuchse haben!
Außerdem war der Kühlkörper nur mit der Wärmeleitpaste am IC “angeklebt“. Das muss für die Betriebssicherheit und Lebensdauer des Verstärker-IC's natürlich vernünftig gemacht werden! Was will man für 3,50 inkl Versand auch erwarten.....



[FMC]

Für 25 Euro ist das erlichgesagt der Hammer. Vor allem auch weil das Teil so schön klein ist.



[zeppo3000]

Eine nennenswerte Wärmeentwicklung gibt es nicht.
Allerdings glaube ich, dass die angegebenen 100 Watt nicht stimmen.
Das ist aber nur mein subjektiver Eindruck.
Könnte daran liegen, dass das Netzteil nicht genügend Strom liefert und/oder die Endstufe 100 Watt nur bei 4 Ohm liefert. Momentan hängt eine Box mit 8 Ohm dran.
Jedoch zum Üben immer noch viiiiel zu laut.
Muss mal eine zweite Box dran hängen und mit einem vergleichbaren Amp einen A-B-Vergleich machen.

Für insgesamt ca 25€ aber top.
Grundrauschen und Klang für den Preis (Class D Amp Modul) 3,50€ spitze.

Für die Nachbauer:
Ein- Ausgangsbuchsen müssen isoliert am Gehäuse montiert werden, bzw. Masse von Input/DC Buchse darf keine Verbindung zur Masse der Speakerbuchse haben!
Außerdem war der Kühlkörper nur mit der Wärmeleitpaste am IC “angeklebt“. Das muss für die Betriebssicherheit und Lebensdauer des Verstärker-IC's natürlich vernünftig gemacht werden! Was will man für 3,50 inkl Versand auch erwarten.....

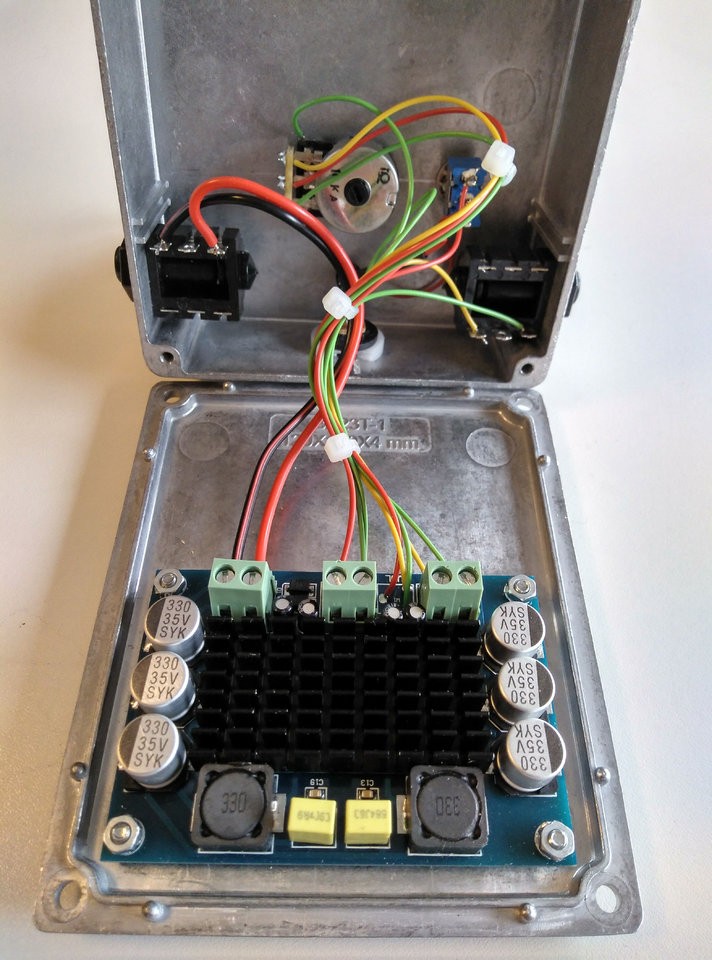

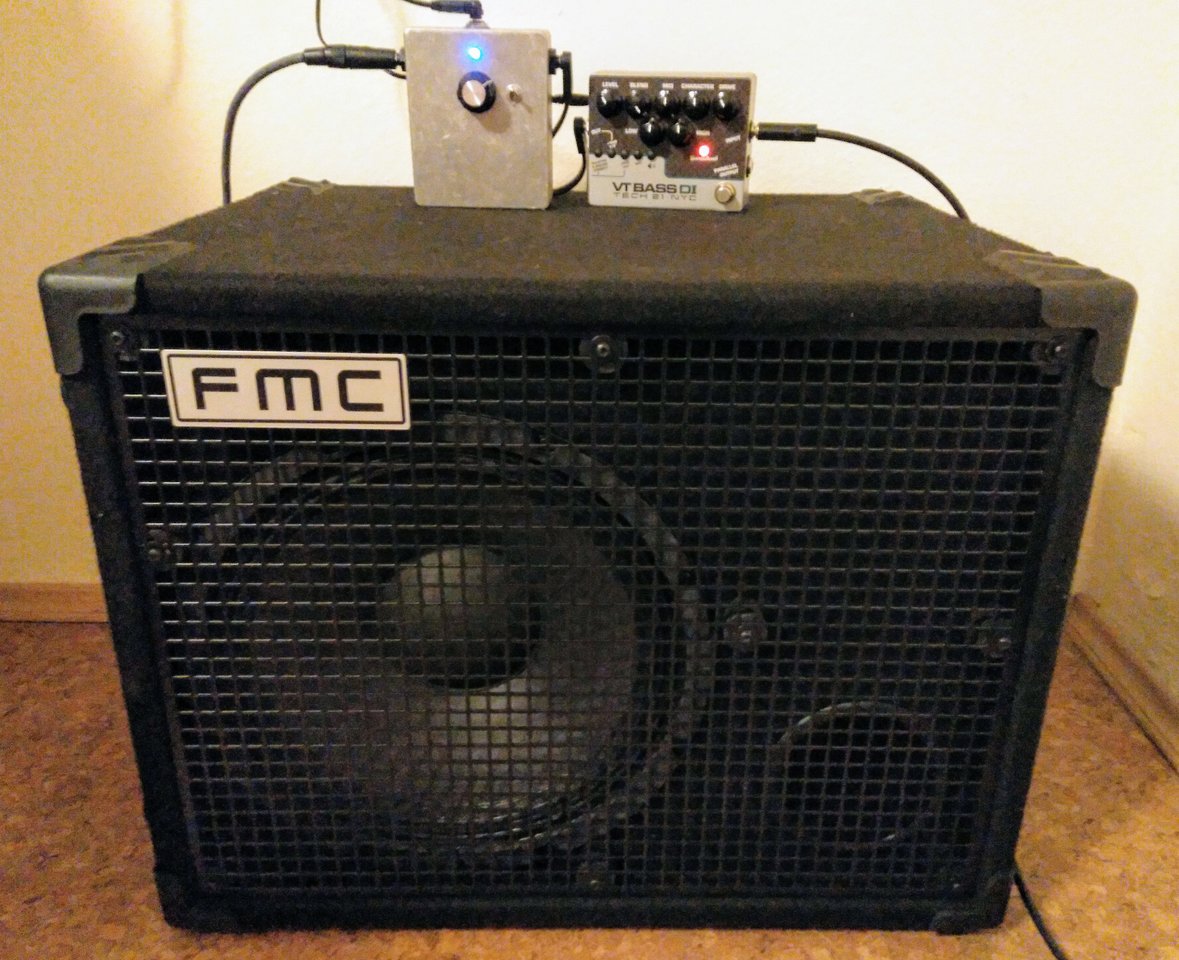

Anhang anzeigen 203373

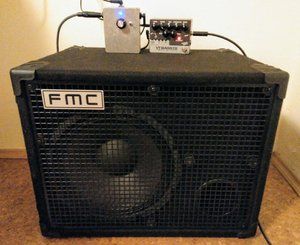

Anhang anzeigen 203374

Wenn der Kühlkörper eh nur angepappt ist, würde ich ihn durch ein U-förmiges Blech ersetzen, das die Wärme zum Gehäuse leitet. Für alle Fälle könnte man den Kühlkörper dann noch außen ans Gehäuse schrauben.



[amoc]

Wenn der Kühlkörper eh nur angepappt ist, würde ich ihn durch ein U-förmiges Blech ersetzen, das die Wärme zum Gehäuse leitet. Für alle Fälle könnte man den Kühlkörper dann noch außen ans Gehäuse schrauben.

Selbst nach 2 Stunden spielen mit 3/4 Power wird der Kühlkörper max. handwarm.
Vielleicht mach ich mir die Mühe mit dem Kühlblech aber ich denk mal das passt vorerst so.



[amoc]

Für 25 Euro ist das erlichgesagt der Hammer. Vor allem auch weil das Teil so schön klein ist.

ja - genial. Ich werde heute im Proberaum mal mit 2x 12er Box parallel (4 Ohm) testen.


24V Netzteil - 9,20 €
Class D Amp Modul - 3,50 €
Alu-Gehäuse - 6,20 €

Buchsen, Poti und Kleinzeug hatte ich eh schon... - da rechne ich mal großzügig mit 7 €

Best bang for bucks für unter 30 €



[Talisker]

Prima.
Aber 100W wirst du sicherlich nicht erreichen. Auch nicht an 4 Ohm. Bei 24 V Speisespannung bekommst du nicht mehr als ca. 60W Sinus raus, auch mit Brückenschaltung.
Was ja auch völlig ausreicht...
