Bauplan für 'ne ordentliche 4x15" ?

[f_luxus]

furchterregend

Kann ich mir vorstellen. Steht das Haus zufällig in Transilvanien?



[claudio]

Kann ich mir vorstellen. Steht das Haus zufällig in Transilvanien?

nö, in einem kleinen katholischen Schweizer Käffchen

...was nicht weniger furchteinflössend sein muss



[KOEPPE]

BTW...
Gibt es ein ordentliches, einfach zu bedienendes Freeware CAD-Programm, mit welchem ich das zeichnen kann?
Hat da jemand einen Tip?
Thx in advance



[Talisker]

https://de.wikipedia.org/wiki/QCad



[KOEPPE]

https://de.wikipedia.org/wiki/QCad

Ah Danke - kann nur zweidimensional oder?
Cool wäre natürlich eine 3D-Ansicht



[Der Steff]

3 D CAD UND "einfach zu bedienen, schließt sich eigentlich schon aus.
Es sei denn Du hast entsprechende Vorkenntnisse.



[f_luxus]

Und beim ersten Anschlag bricht die Hütte zusammen...

Gestern durch Zufall was doofes gesehen: den Oberton 15L scheint es nicht mehr zu geben

Was ist denn mit dem 15XL400? Den ein oder anderen Oberton 15L400 bekommst du bestimmt noch in der Bucht, oder?



[KOEPPE]

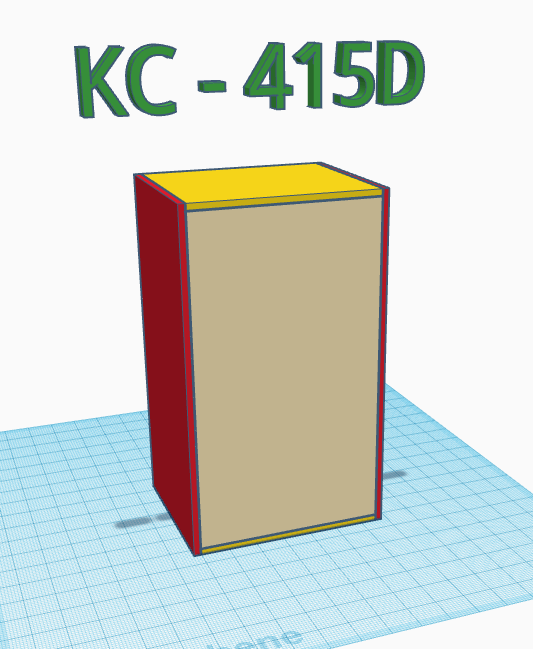

Erste Gehversuche mit "TinkerCAD"
Soll in erster Linie als Visualisation und nicht als technische Zeichnung dienen.

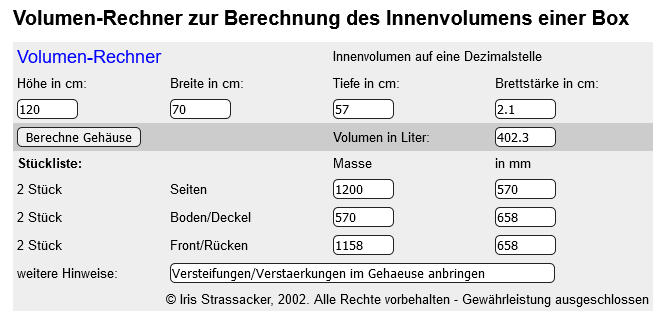

Als Versuch mal die Aussenmaße 120x70x57 probiert.
Wären bei einer Brettstärke von 21mm 402,3L ohne Innenverstrebungen/Verstärkungen.
Thoughts?

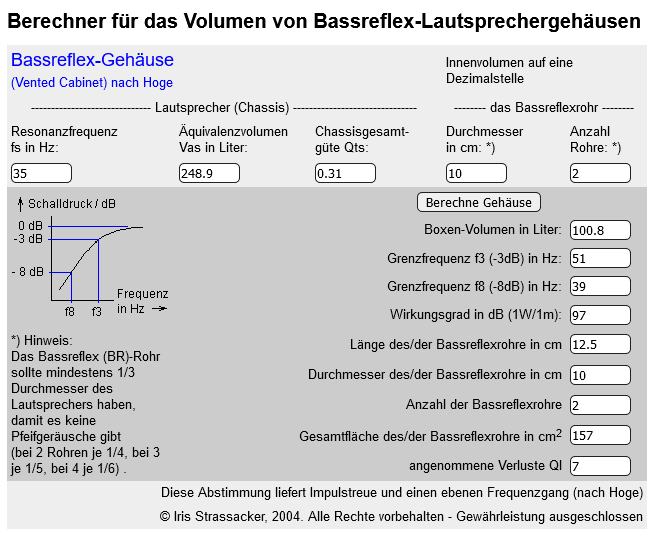

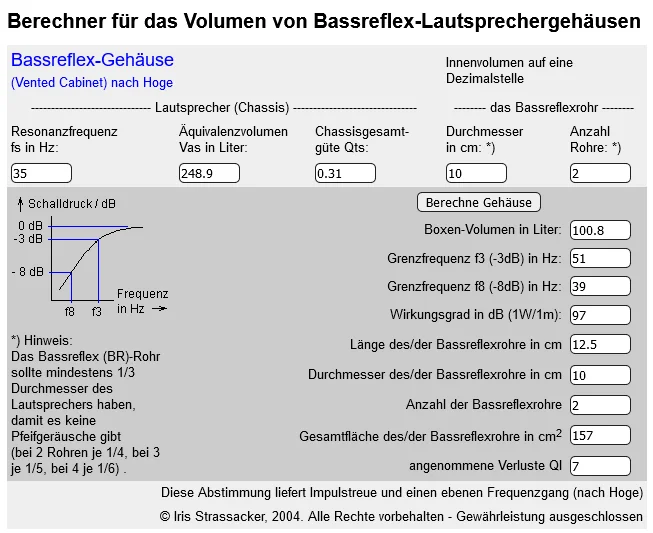

Zum Ausrechnen habe ich das Tool von "lautsprechershop.de" benutzt (taugt das was?)
und die Werte des Faital 15PR400 eingegeben:



[KOEPPE]

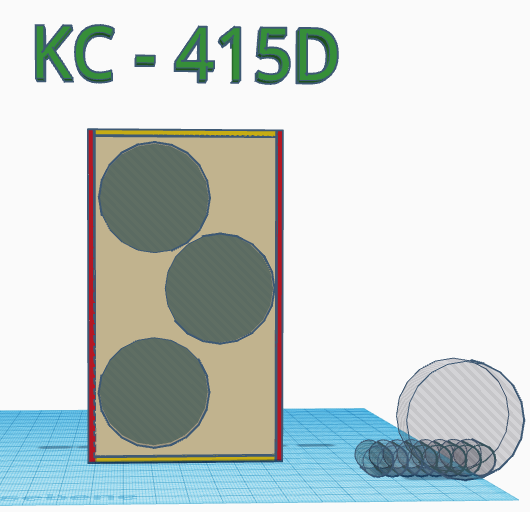

Oh grad versucht die Speaker da platzmäßig reinzubekommen - geht nüd
Da geht grad mal 'ne 315



[Talisker]

Ah Danke - kann nur zweidimensional oder?
Cool wäre natürlich eine 3D-Ansicht

Ne Holzkiste in 3D? Brauchst du das wirklich?



[f_luxus]

Oh grad versucht die Speaker da platzmäßig reinzubekommen - geht nüd
Da geht grad mal 'ne 315
Anhang anzeigen 481452

Der Wirkungsgrad erscheint mir auch zu niedrig.
Denk auch dran, dass du zwischen die Speaker noch Versteifungen bauen musst.
Außerdem würde ich den Trümmer in zwei Kammern bauen.



[KOEPPE]

Ne Holzkiste in 3D? Brauchst du das wirklich?

Naja brauchen - man kann sich das schöner anschauen und drehen, ich persönlich gewinne da einen besseren räumlichen Eindruck von dem Ganzen



[II-V-I]

also wenn's darum geht: Papp- oder Papiermodell bauen. Das ist bei so ner Kiste doch in wenigen Minuten gemacht, und man kanns sogar anfassen. Maßstab ordentlich wählen, dann ist das keine Hexerei. Vorausgesetzt du hast einen Zirkel.



[Talisker]

Maßstab ordentlich wählen,

Nimm 1:2, dann haste gleich eine 4x10er...



[jensenmann]

Zum Ausrechnen habe ich das Tool von "lautsprechershop.de" benutzt (taugt das was?)

Papa Strassacker war Prof an der Uni in Karlsruhe und hat dort elektrische Feldtheorie unterrichtet. Da kannst du wetten, daß das was kann...



[Talisker]

Prof an der Uni

Das alleine muss nicht unbedingt was heißen... wenn ich an meine Studienzeit zurückdenke.



[jensenmann]

Ich musste ebenso an meine Studienzeit denken.... bei ihm



[KOEPPE]

Was würdet ihr denn als Überstand von den Seitenteilen zur Frontplatte wählen?
Speaker trägt 1,3cm auf.
Sind da 2,5 - 3cm ausreichend?



[jensenmann]

Nimm dafür ein Maß, bei dem du Gummidämpfer zwischen Frontgitter und Schallwand machen kannst, damit das Gitter beim Schwingen bedämpft wird. Da bieten sich Gummifüße für Gehäuse/Fllightcases an. Die gibt es z.B. von Adam Hall: https://www.adamhall.com/shop/de-de/lautsprecherbau/fuesse-kufen/



[Stevani Harris]

Du meinst, frau braucht ne 815?

Nee, 818!
