Rocktron Footswitch Schaltplan?!

[Dark-Duke]

Guten Morgen liebe Freunde den guten und tiefen Tons

Ich habe mir vor kurzem einen alten Preamp der Firma Rocktron gekauft und würde mir nun gerne einen Footswitch passend dazu bauen.
Leider habe ich bisher im Netz nicht viel dazu gefunden. Evtl. hat ja jemand eine Idee oder Tip wie die bei Rocktron intern arbeiten.

Einige Fußschalter arbeiten mit einem Taster und ggf. noch zusätzlich mit einer Diode (mache auch mit LED) oder Widerstand.

Gruß und Dank...
Duke



[orgeloli]

Welcher rocktron ist das denn?
Ich hatte mal einen' da genügten 2 schaltet mit klinkenkabel.



[Dark-Duke]

Welcher rocktron ist das denn?

Es handelt sich um einen Rocktron Basix Preamp



[orgeloli]

Kein Bild kein amp.....
Is das der mit biamping?



[Dark-Duke]

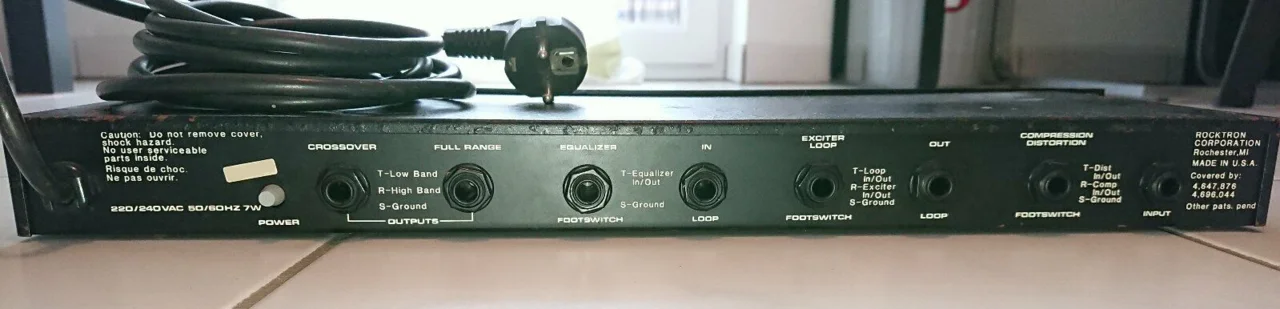

Er hat 1x TS (Mono) und 2x TRS (Stereo) Anschlüsse für die einzelnen Bereiche:

Ich habe vor mir alles in ein Gehäuse zu bauen.



[Dark-Duke]

Is das der mit biamping?

Ja genau... sorry, musste erst das Foto suchen



[orgeloli]

Eine monoklinke an einem Schalter für den eq
Für loop und Exc. Ne Stereo Klinke...(2schalter und insertkabel )
