Ich möchte einen etwas ungewöhnlichen Umbau einer 15er-Box hier vorstellen und etwas dokumentieren, da ich mit dem Ergebnis so außerordentlich zufrieden bin.
Vorgeschichte: Ich habe mir bei Hans/FMC vor ein paar Jahre ein kompaktes Leergehäuse für einen leichten 15er gekauft. Der Speaker ist der LaVoce SSN153.00. Ein 15er Neo mit nur 3,2 kg. Zu der Zeit hatte ich zwei 15er-Boxen, jeweils mit Mitteltöner, beide eher schwer als leicht und etwas größer. Habe zu der Zeit viele Gigs gespielt wo wir öfter mal im Freien einen Sektempfang o.ä. gespielt haben. Dafür sollte was leichtes, kleines aber doch kraftvolles her. Das hat auch gut funktioniert.
Seit längerem nutze ich auch oft eine RCF Aktiv-Box, die ART 712A MKII, als Monitor/Bassamp für Proben und Gigs. Das funktioniert super. Die klingt toll und ich kann ggf. einen kleinen Mischer davor hängen und mir einen eigenen Mix auf der Bühne machen. An diesen Sound habe ich mich sehr gewöhnt. Die Box klingt eher neutral und ich übe auch oft so ähnlich: An der Abhöre oder mit guten Kopfhörern. Zudem nutze ich so gut wie keine Effekte, der Sound kommt praktisch fertig aus dem Bass.

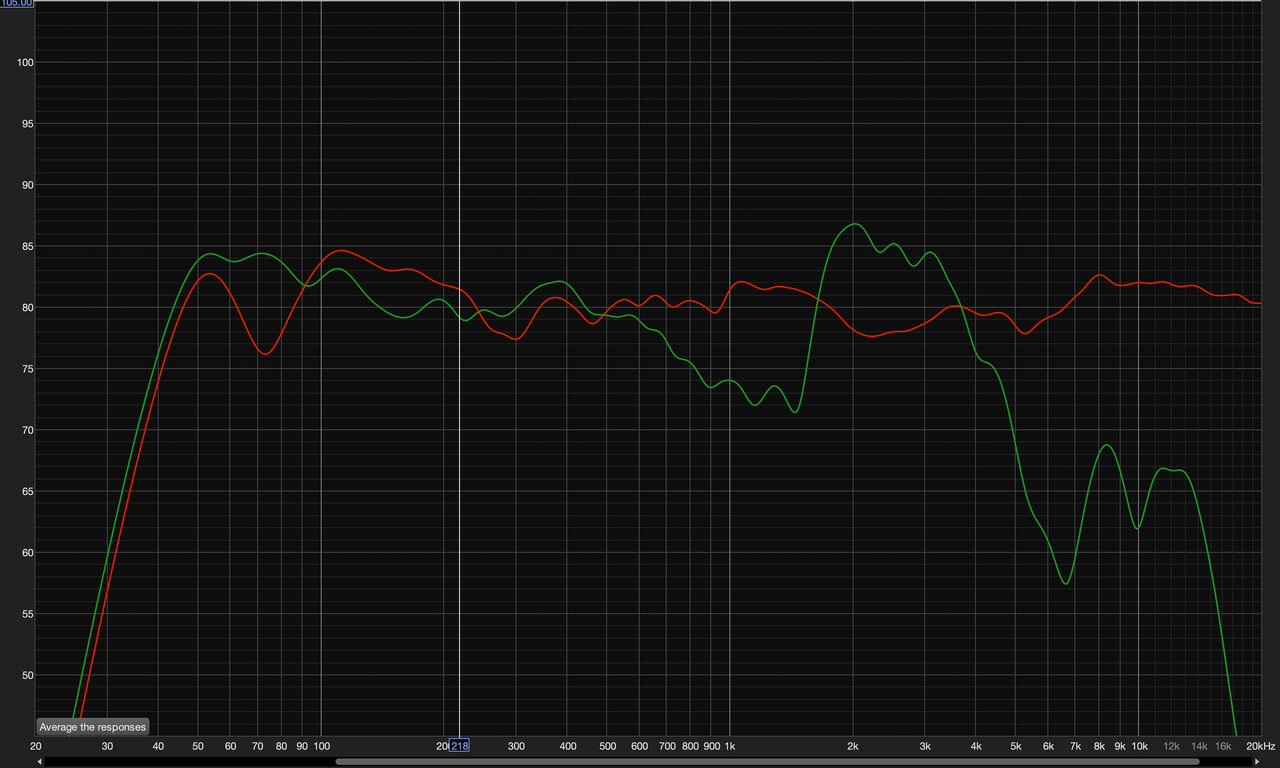

Ich habe jetzt vor kurzem mit der 15er geübt und mehr Zeit am EQ verbracht als nötig sein sollte, war aber noch immer unzufrieden mit dem Klang. Ist mir bei den ganzen Outdoor-Einsätzen nie so richtig aufgefallen. Also habe ich die Kiste mal gemessen, und im Vergleich dazu auch die RCF. Und schon war klar wo das Problem ist (rot RCF, grün 15er):
Der 15er verliert langsam Schalldruck bis ca. 1500 Hz, dann kommt ein richtiger Sprung um ca. 20 db noch oben. Der Bereich von 1500 Hz bis knapp 4000 Hz ist viel zu laut und schreit praktisch den Hörer an. Das gilt aber nur wenn man direkt vor dem LS ist, da der 15er in diesem Bereich bereits stark bündelt. Steht man seitlich, wird es schnell zu dumpf. Im Vergleich zur gewohnten RCF praktisch unbrauchbar.
Ich habe also über mögliche Lösungen nachgedacht und habe mich für folgende Variante entschieden: Ich hänge einen Breitbänder koaxial vor den 15er, trenne beide mit einer passiven Weiche und hoffe das Beste

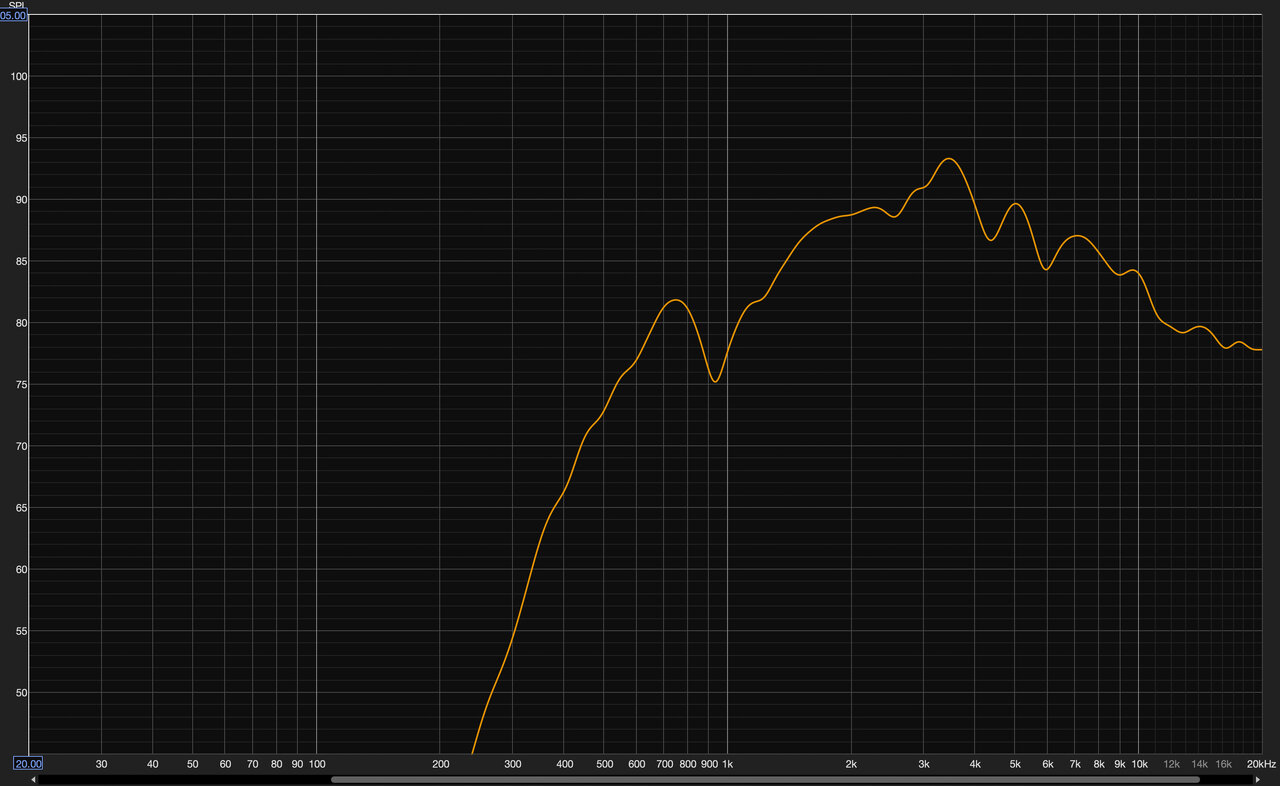

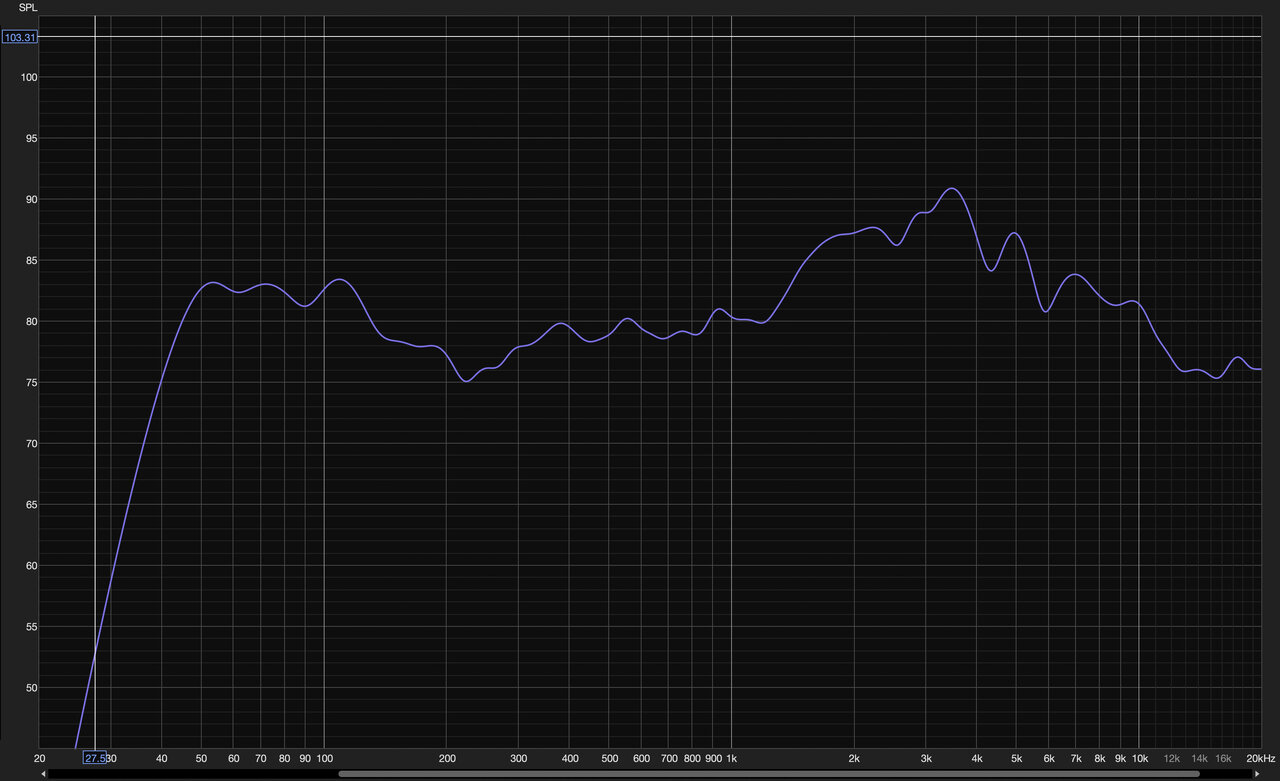

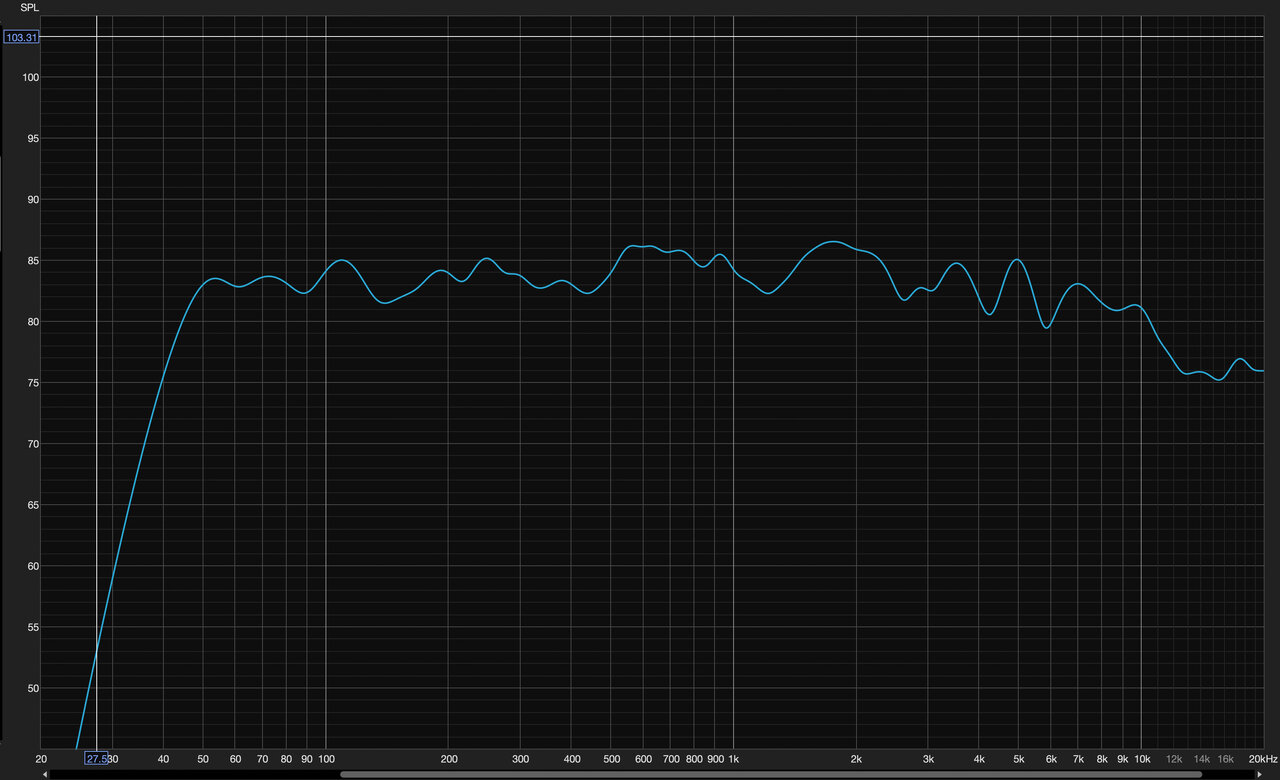

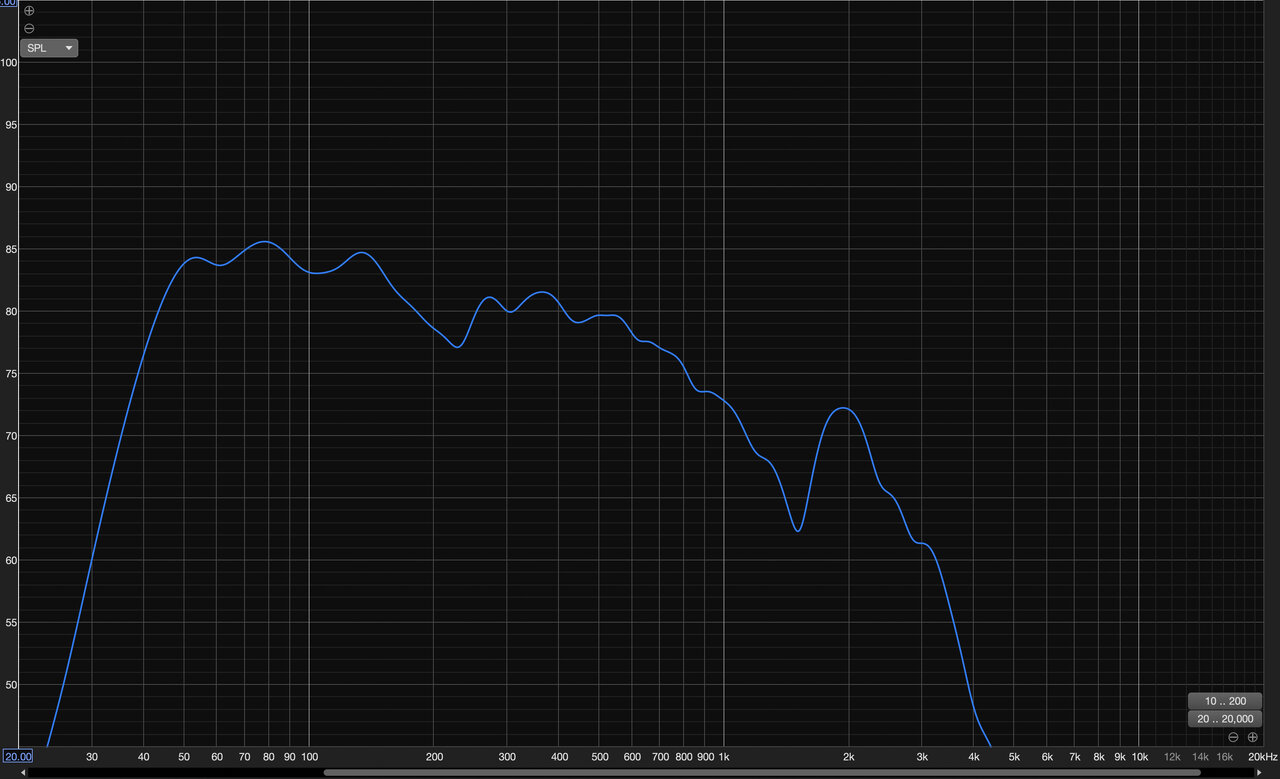

Ich habe eine gewisse Erfahrung mit LS-Selbstbau und habe mir erhofft dass dieser Umbau funktioniert. Ähnliche Konstruktionen gibt es ja bereits. Genzler macht was ähnliches mit seinen Bass-Array-Boxen. Ich habe auch noch einen günstigen Visaton BG17-Breitbänder zur Verfügung gehabt. Musste also nur etwas Kohle in die Weichenbauteile und ein Stück Birkensperrholz für den Halterahmen investieren. Und natürlich Zeit. Ums kurz zu machen: Ich bin vom Ergebnis sehr begeistert. Hier die vier wichtigen Messkurven: 15er und BG17 jeweils solo an der Weiche gemessen, einmal das ganze System ohne Korrektur und mit Korrektur.
[ATTAC
H=full]770487[/ATTACH]
Die Trennung erfolgt mit einer passiven 12db-Weiche. Als Übergangsfrequenz habe ich für den TT 650 Hz, für den BB 800 Hz gewählt. Die Werte für die Bauteile hab ich mit einem Online-Weichenrechner ermittelt. Erstmal ist der Frequenzgang nicht so schön, das habe ich allerdings mit einem externen EQ noch korrigiert. Klingt erstmal ziemlich aufwändig, ist es aber in meinem Setup nur bedingt: Ich nutze die Box mit einem Rumble 350 Amp von Fender, der ist recht klein, leicht und klingt gut. Ich habe immer einen externen EQ im Effektweg des Amps. Den nutze ich um Dröhnfrequenzen/Raummoden zu bekämpfen. Das ist der Equinox von D-TAR. Der hat drei vollparametrische Bänder sowie zwei Notchfilter. Ich habe die finale Korrektur/Anpassung der Box mit den drei Bändern des EQ gemacht. Die sind jetzt mit Tape fixiert, für die Raumanpassung bleiben die beiden Notch-Bänder sowie der EQ des Amps. Das funktioniert perfekt.

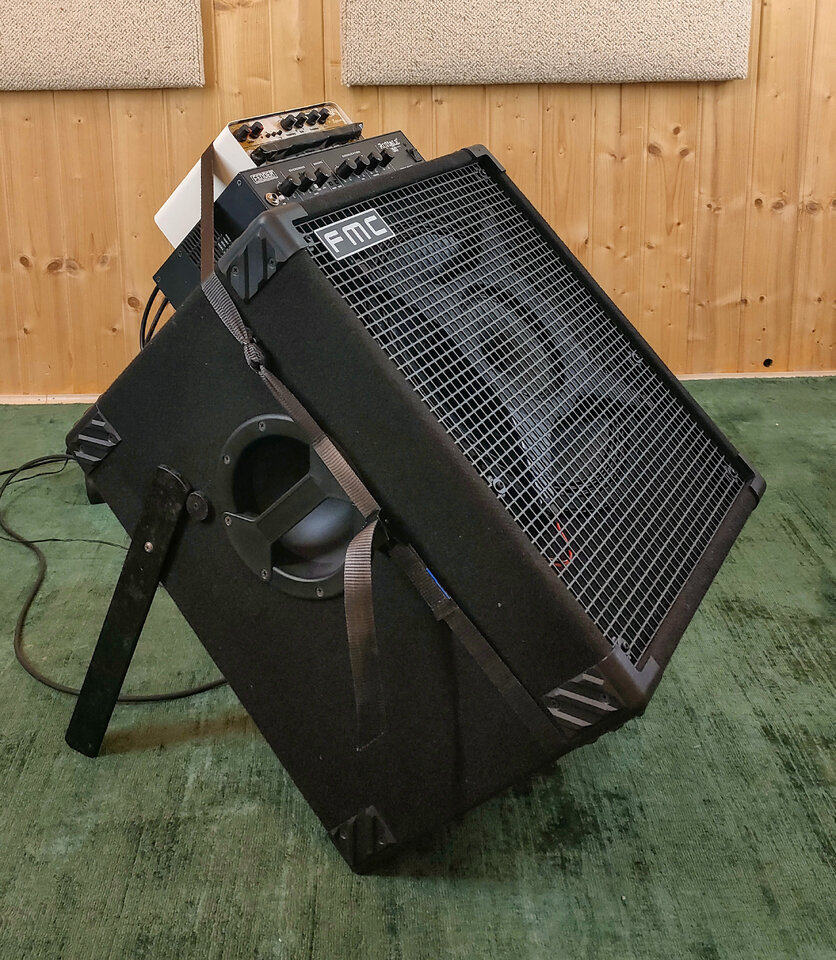

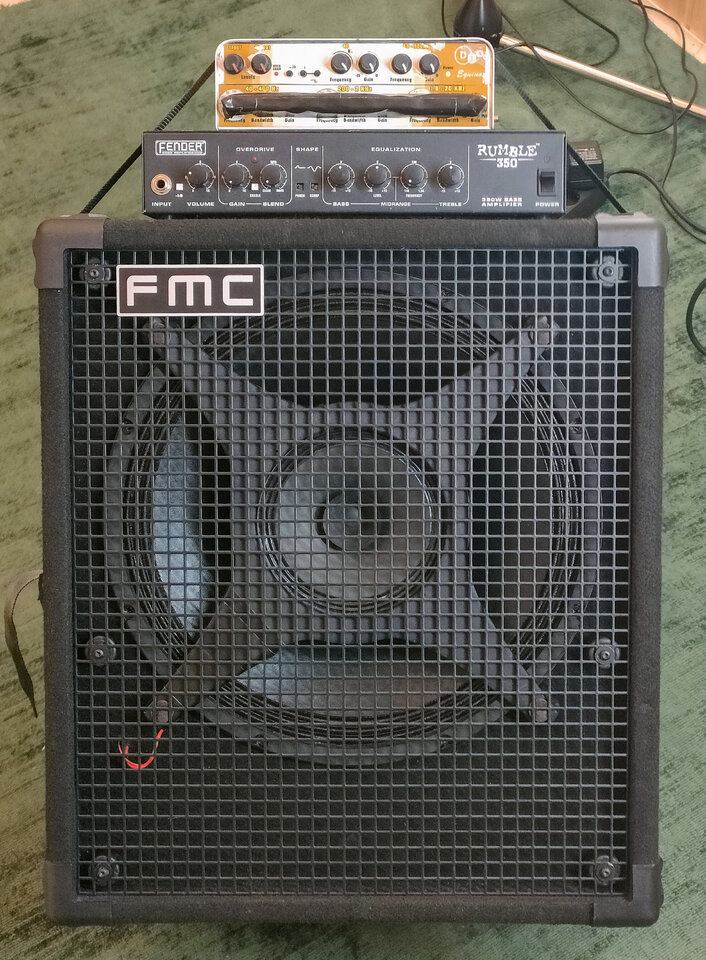

Und so sieht das Ganze aus:
Fazit: etwa 60 Euro investiert + 20 Stunden Arbeit und mit der Box kann man jetzt sogar toll Musik hören. Bin wirklich happy damit!
Edit:
Hans/FMC hat mit gefragt nach dem Platz zwischen den beiden Speakern. Hier noch eine Ergänzung dazu. Ohne Modifikation des 15ers wäre das ganze nicht so schön kompakt geworden:
... Der Platz zwischen den beiden Speakern: Der hätte nämlich nicht ohne weiteres gereicht. Ich habe die sehr große Dustcap des 15er kurzerhand rausgeschnitten, verkleinert und neu eingeklebt. Dadurch habe ich ca. 3 cm mehr Platz nach unten bekommen, sonst hätte ich den BG17 deutlich nach oben versetzen müssen. Der Rahmen des BG17 ist jetzt gerade so oberhalb des 15er-Korbes ohne dass sich die beiden berühren.
Vorgeschichte: Ich habe mir bei Hans/FMC vor ein paar Jahre ein kompaktes Leergehäuse für einen leichten 15er gekauft. Der Speaker ist der LaVoce SSN153.00. Ein 15er Neo mit nur 3,2 kg. Zu der Zeit hatte ich zwei 15er-Boxen, jeweils mit Mitteltöner, beide eher schwer als leicht und etwas größer. Habe zu der Zeit viele Gigs gespielt wo wir öfter mal im Freien einen Sektempfang o.ä. gespielt haben. Dafür sollte was leichtes, kleines aber doch kraftvolles her. Das hat auch gut funktioniert.
Seit längerem nutze ich auch oft eine RCF Aktiv-Box, die ART 712A MKII, als Monitor/Bassamp für Proben und Gigs. Das funktioniert super. Die klingt toll und ich kann ggf. einen kleinen Mischer davor hängen und mir einen eigenen Mix auf der Bühne machen. An diesen Sound habe ich mich sehr gewöhnt. Die Box klingt eher neutral und ich übe auch oft so ähnlich: An der Abhöre oder mit guten Kopfhörern. Zudem nutze ich so gut wie keine Effekte, der Sound kommt praktisch fertig aus dem Bass.
Ich habe jetzt vor kurzem mit der 15er geübt und mehr Zeit am EQ verbracht als nötig sein sollte, war aber noch immer unzufrieden mit dem Klang. Ist mir bei den ganzen Outdoor-Einsätzen nie so richtig aufgefallen. Also habe ich die Kiste mal gemessen, und im Vergleich dazu auch die RCF. Und schon war klar wo das Problem ist (rot RCF, grün 15er):
Der 15er verliert langsam Schalldruck bis ca. 1500 Hz, dann kommt ein richtiger Sprung um ca. 20 db noch oben. Der Bereich von 1500 Hz bis knapp 4000 Hz ist viel zu laut und schreit praktisch den Hörer an. Das gilt aber nur wenn man direkt vor dem LS ist, da der 15er in diesem Bereich bereits stark bündelt. Steht man seitlich, wird es schnell zu dumpf. Im Vergleich zur gewohnten RCF praktisch unbrauchbar.
Ich habe also über mögliche Lösungen nachgedacht und habe mich für folgende Variante entschieden: Ich hänge einen Breitbänder koaxial vor den 15er, trenne beide mit einer passiven Weiche und hoffe das Beste
Ich habe eine gewisse Erfahrung mit LS-Selbstbau und habe mir erhofft dass dieser Umbau funktioniert. Ähnliche Konstruktionen gibt es ja bereits. Genzler macht was ähnliches mit seinen Bass-Array-Boxen. Ich habe auch noch einen günstigen Visaton BG17-Breitbänder zur Verfügung gehabt. Musste also nur etwas Kohle in die Weichenbauteile und ein Stück Birkensperrholz für den Halterahmen investieren. Und natürlich Zeit. Ums kurz zu machen: Ich bin vom Ergebnis sehr begeistert. Hier die vier wichtigen Messkurven: 15er und BG17 jeweils solo an der Weiche gemessen, einmal das ganze System ohne Korrektur und mit Korrektur.[ATTAC
H=full]770487[/ATTACH]
Die Trennung erfolgt mit einer passiven 12db-Weiche. Als Übergangsfrequenz habe ich für den TT 650 Hz, für den BB 800 Hz gewählt. Die Werte für die Bauteile hab ich mit einem Online-Weichenrechner ermittelt. Erstmal ist der Frequenzgang nicht so schön, das habe ich allerdings mit einem externen EQ noch korrigiert. Klingt erstmal ziemlich aufwändig, ist es aber in meinem Setup nur bedingt: Ich nutze die Box mit einem Rumble 350 Amp von Fender, der ist recht klein, leicht und klingt gut. Ich habe immer einen externen EQ im Effektweg des Amps. Den nutze ich um Dröhnfrequenzen/Raummoden zu bekämpfen. Das ist der Equinox von D-TAR. Der hat drei vollparametrische Bänder sowie zwei Notchfilter. Ich habe die finale Korrektur/Anpassung der Box mit den drei Bändern des EQ gemacht. Die sind jetzt mit Tape fixiert, für die Raumanpassung bleiben die beiden Notch-Bänder sowie der EQ des Amps. Das funktioniert perfekt.
Und so sieht das Ganze aus:
Fazit: etwa 60 Euro investiert + 20 Stunden Arbeit und mit der Box kann man jetzt sogar toll Musik hören. Bin wirklich happy damit!
Edit:
Hans/FMC hat mit gefragt nach dem Platz zwischen den beiden Speakern. Hier noch eine Ergänzung dazu. Ohne Modifikation des 15ers wäre das ganze nicht so schön kompakt geworden:
... Der Platz zwischen den beiden Speakern: Der hätte nämlich nicht ohne weiteres gereicht. Ich habe die sehr große Dustcap des 15er kurzerhand rausgeschnitten, verkleinert und neu eingeklebt. Dadurch habe ich ca. 3 cm mehr Platz nach unten bekommen, sonst hätte ich den BG17 deutlich nach oben versetzen müssen. Der Rahmen des BG17 ist jetzt gerade so oberhalb des 15er-Korbes ohne dass sich die beiden berühren.
