In bezug auf die Einzelspule, parallel oder in Reihe?
Bei meinem 5-fach MM von Häussel liegt die Resonanz übrigens bei 4.5 kHz (parallelgeschaltet), gemessen an 680pF.
Dreizehn Selbstbauprojekt E-Bass
- Ersteller dreizehnbass
- Erstellt am
-
- Schlagworte
- 13instruments bassgitarre custom hand made instrumentenbau
Bei meinem 5-fach MM von Häussel liegt die Resonanz übrigens bei 4.5 kHz (parallelgeschaltet), gemessen an 680pF.
TheBass
Well-Known Member
Pro Spule. Aber wie gesagt, das sind nur grobe Richtwerte und sagt über die Resonanzfrequenz sowieso nur wenig aus.
TheBass
Well-Known Member
Schon klar. Aber wenn es einer weiss, dann @Ratterbass . Mich interessiert der Wert, um die Batterielebensdauer abschätzen zu können.
Technisch betrachtet sollten keine modernen Chips mehr viel Strom verbrauchen, ich würde die Zielsetzung auch eher auf Rauscharmheit legen, ein Kostenfaktor von 10x (10Ct. > 1Euro) bringt oft eine Rauscharmheit um den Faktor 1000 mehr (oder 1000% weniger Rauschen), zumindest beim TL072 und deren moderenen Varianten.
Alternativ würde ich auf AA-Batterien umstellen, ggf.mit Spannungs-Upscaler. Bei 2000mAh sollte die Batterie einige Proben halten. ^_^
Niederohm-Pickup: ich dachte, dass das die PU wären, dessen Impedanz/Widerstand sich im 1-2-stelligen Ohm-Bereich aufhält?
Ratterbass
Professionelle Negative Nancy
Ich verwende OPA2196. Gesamte Aufnahme liegt bei knappen 4mA. Nicht wenig, allein acht OP braucht’s ja schon für die SVF… einer der Gründe, weshalb ich das Ding gerade neu aufsetze, diesmal als Sallen Key.
URI gilt auch für Hochsetzsteller. Um die 1.5V tauglich für so ein Filter im Audiobereich zu bekommen, muss man die schon auf so die 8-12V hochstellen. Also mal eben Faktor 8. Da werden aus den 2Ah plötzlich nur noch 250mAh. Und dann haste, wenn du standard Chinaware verbaust ne Strahlungsschleuder m Efach. Oder man designed ein angepasstes Modul, aber das ist den Aufwand imho nicht wert. Ne muss nicht.
Da fährt man mit 9V Block definitiv besser.
Alternativ Lithium Zelle und Ladelektronik a la Warwick. Aber auch hier will der Hochsetzsteller achtsam designed werden.
Ratterbass
Professionelle Negative Nancy

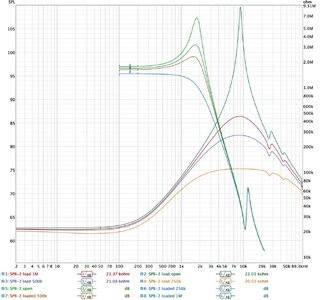

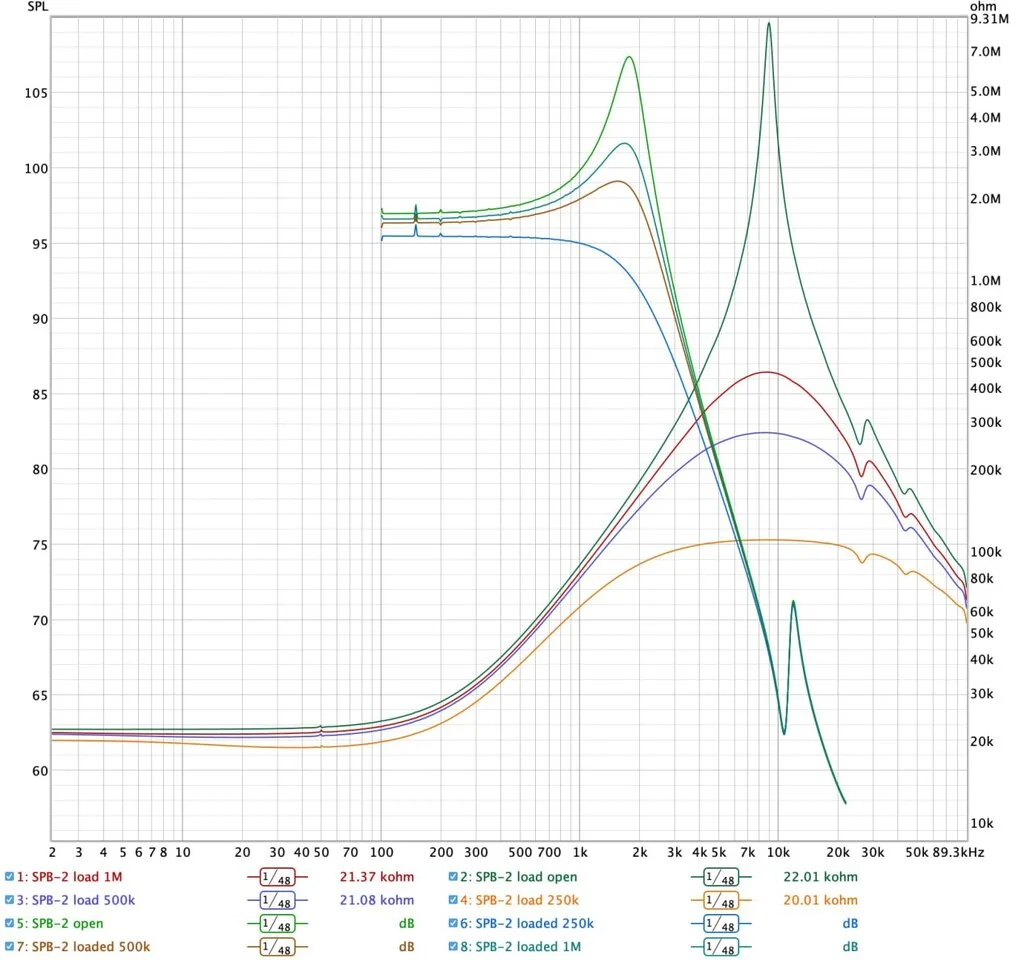

jo, geht mit REW:
Anhänge
Bass_Zicke
Well-Known Member
- Beiträge
- 6.253
- Bassix
- ß231.931
.... im musik man pre amp werkelt der lm 4250 ... ist zwar nicht gerade billig ( für die letzten hab ich knapp 6 eus bezahlt ) , aber so musik man pre amp braucht wohl nur 44 uA ..... ok , ist dann nur einer , aber ...
Die 4 mA sollte man allerdings in Bezug zu den O(10mA) setzen, die ein simpler JFET der Klasse BF245 oder J113 so benötigt. Und natürlich hängt das alles von der Beschaltung ab: hochohmiger = sparsamer, aber rauschärmer. Und dann muss man natürlich bedenken, dass im Lautstärkepoti ein Strom fließt (Lastwiderstand). Den muss die Schaltung vorher liefern können, und das geht nicht, wenn deren Leistungsaufnahme nicht etwas größer als dieser Strom durch den "Lastwiderstand" ist. Das hab ich mal nicht berücksichtigt - und dann kann man einen noch so tollen OpAmp nehmen - die Schaltung wird man hören.
whitewater
Rückfällig nach 25 Jahren
- Beiträge
- 9.625
- Bassix
- ß301.271
Also ich hab ja zwei von den @Ratterbass Filtern und aktiv Balance und Volume von ihm an Bord meines S4000, und habe die Batterie seit dem nicht wechseln müssen. Das ist jetzt fast zwei Jahre. Selbst wenn ich die Kiste täglich lang spielen würde, wäre also wohl mindestens ein paar Monate Ruhe.
TheBass
Well-Known Member
Ok, dann warten wir mal ab, bis die Überarbeitung von @Ratterbass präsentationsreif ist.
Was ist REW ?
Ratterbass
Professionelle Negative Nancy
Software mit unverschämten Preis
REW room acoustics and audio device measurement and analysis software
REW is free software for room acoustic measurement, loudspeaker measurement and audio device measurement and analysis
www.roomeqwizard.com
4enima
¯\_(ツ)_/¯
ja, die hab ich mir auch schon geleistet, man gönnt sich ja sonst nichts
Beim restlichen Gespräch versteh ich nur Bahnhof... Vernehme ich das richtig, dass es hier um einen Preamp/Filter-EQ aus Ratterbass Hand, vergleichbar mit Wal, ACG/East Elektronik?
Wenn ja, gibt's das zukünftig als Bausatz bzw. kaufbar? Und was kostet der Spaß?
Ratterbass
Professionelle Negative Nancy
Ja sieht du richtig.ja, die hab ich mir auch schon geleistet, man gönnt sich ja sonst nichts
Beim restlichen Gespräch versteh ich nur Bahnhof... Vernehme ich das richtig, dass es hier um einen Preamp/Filter-EQ aus Ratterbass Hand, vergleichbar mit Wal, ACG/East Elektronik?
Wenn ja, gibt's das zukünftig als Bausatz bzw. kaufbar? Und was kostet der Spaß?
Irgendwo in den Blogs hatte ich auch mal was dazu geschrieben. Könnte man mal updaten…
Bausatz würde sich auf Potis und Kabel anlöten beschränken. Platinen mache ich alle in SMD. Wer Lust auf Platinen hat, kann sich gern bei mir melden…
Teuer wird der Spaß durch MEC Potis. Verwende die gleichen, die auch Wal verbauen. Bin da aber an was dran…
Derzeitiger Stand sind 180 für ne vollständige Elektronik (ohne Potikappen).
Q von außen regelbar hat sich bei mir in der Praxis als zu viel unnötige Fummelei herausgestellt. Hatte ja auch mal einen ACG mit passender Elektronik. Für mich liegt der Sweetspot bei ca. 8-10dB peaking. Das werde ich in der neuen Version auch so fix einstellen. An/aus muss da reichen
schafhalter
الحب هو أساس كل شيء
- Beiträge
- 4.808
- Bassix
- ß38.221
Q von außen regelbar hat sich bei mir in der Praxis als zu viel unnötige Fummelei herausgestellt. Hatte ja auch mal einen ACG mit passender Elektronik. Für mich liegt der Sweetspot bei ca. 8-10dB peaking. Das werde ich in der neuen Version auch so fix einstellen. An/aus muss da reichen
Ditto im Vigier: Kippschalter boosten/neutral/absenken, dazu noch eine Höhenblende.
dreizehnbass
baut....

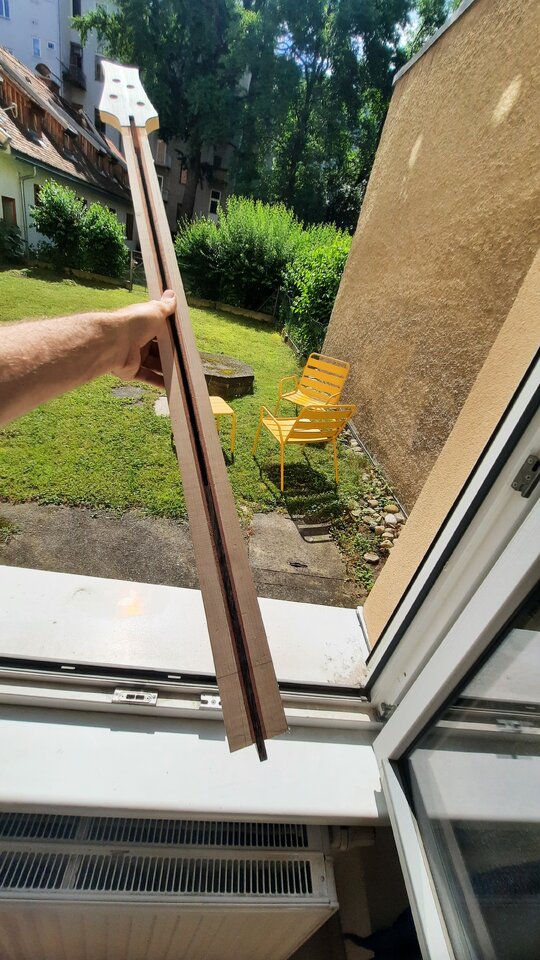

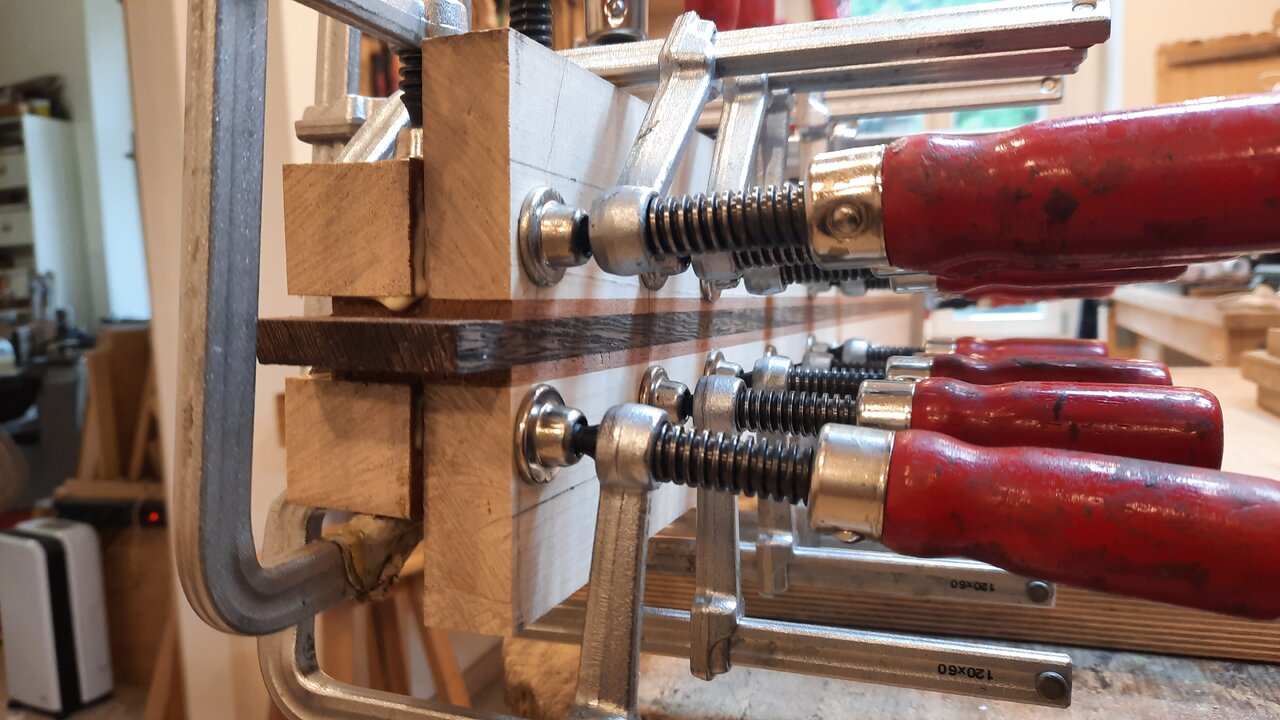

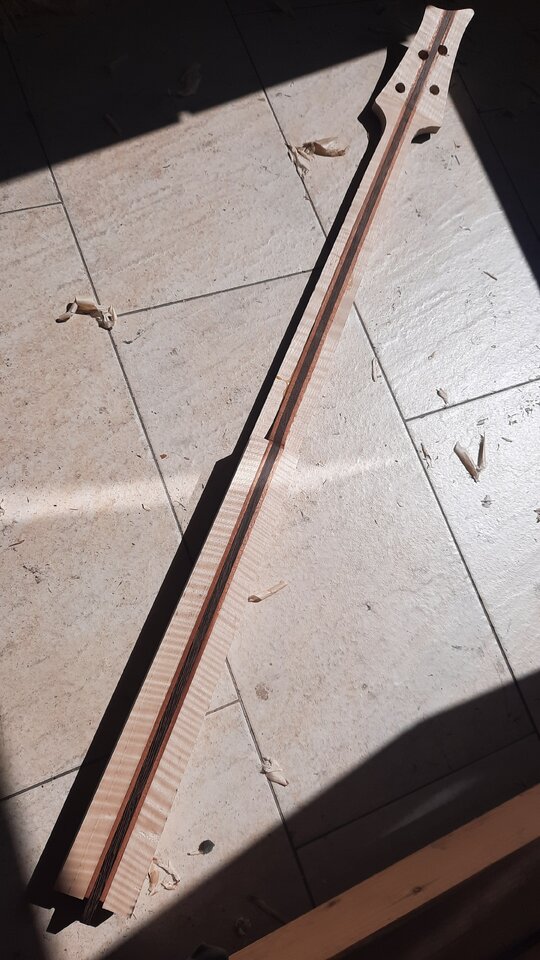

Ein Bass entsteht. Unter Zwang.
dreizehnbass
baut....
whitewater
Rückfällig nach 25 Jahren
- Beiträge
- 9.625
- Bassix
- ß301.271

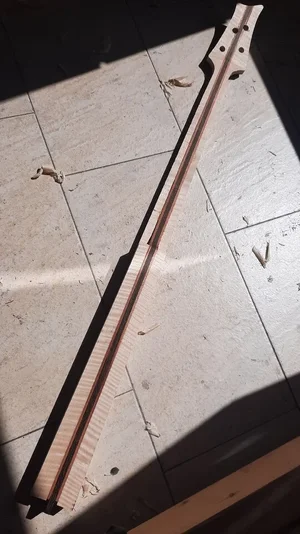

Sehr hübsch der Hals. Wie verstärkst Du den Übergang zur Kopfplatte? Hump oder Gegenfurnier?
dreizehnbass
baut....
Volute, aber ohne Furnier . Die werde ich morgen machen
