Der Ashdown Tröot

Der Einabu sollte kein Problem sein. Dave hat es beschrieben und bei Fragen soll ich ihn einfach kontaktieren. Das wird klappen. Die Frage nach Erfahrungen ist eher so gemeint, ob jemand diese Schaltlösung schon umgesetzt hat und mal skizzieren könnte, wie oft und bei welcher Last der Lüfter dann anspringt. Toll wäre, wenn er bei ordentlicher Belastung läuft, wenn ich aber nur mal zu Hause leise vor mich hinspiele eben aus bleibt.

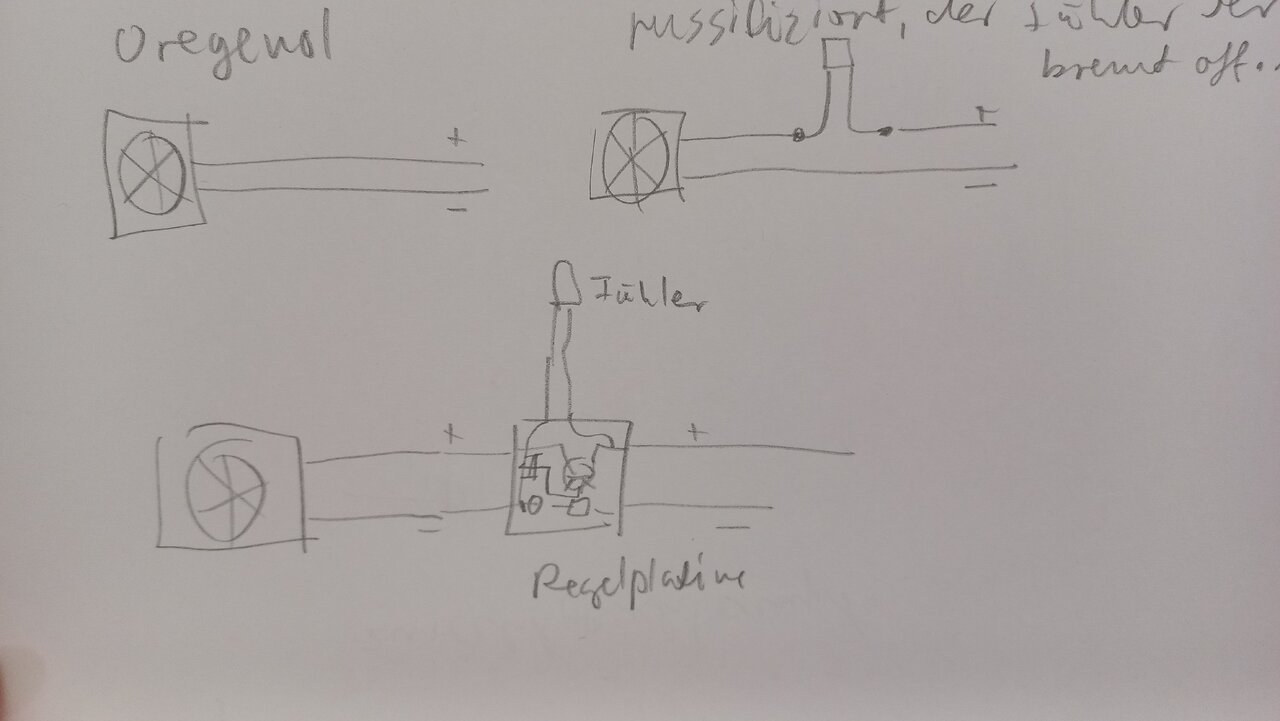

Fühler in Reihe mit der Plus Leitung des Lüfters. ... wird höchstwahrscheinlich nicht gehen. Normalerweise gehört da ein Platinchen dazu, an das der Lüfter und der Fühler drankommen.

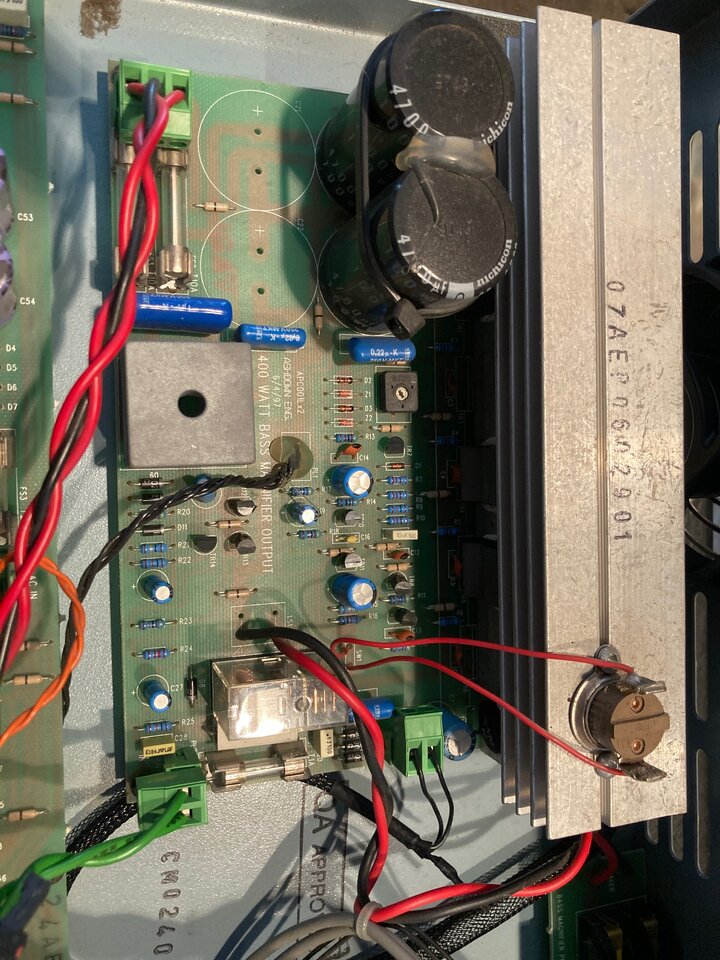

Jetzt ist es so weit. Ich habe den Amp mal aufgeschraubt, um mich etwas umzusehen. Dabei habe ich gesehen, dass dort schon ein Sensor auf dem Kühlkörper sitzt.

Kann mir jemand sagen, ob ich richtig vermute, dass schon alles für eine Lüfterregelung vorhanden ist und nur an irgendeiner Stelle defekt? Wie ist das bei euren ABM so geregelt? Wie finde ich diesen Defekt, wenn er denn einer ist? Bei mir läuft der Lüfter einfach dauerhaft.

Neues VU-Meter ist übrigens montiert und läuft. Die neuen sind jetzt mit LED...das ist grell. Die alte Birne war mir ja sympathischer...aber nun gut...das Meter metert wieder.


Anhänge

  • IMG_6998.JPG
    175,9 KB · Aufrufe: 78
CaptainNoFuture schrieb:
Jetzt ist es so weit. Ich habe den Amp mal aufgeschraubt, um mich etwas umzusehen. Dabei habe ich gesehen, dass dort schon ein Sensor auf dem Kühlkörper sitzt.

Kann mir jemand sagen, ob ich richtig vermute, dass schon alles für eine Lüfterregelung vorhanden ist und nur an irgendeiner Stelle defekt? Wie ist das bei euren ABM so geregelt? Wie finde ich diesen Defekt, wenn er denn einer ist? Bei mir läuft der Lüfter einfach dauerhaft.

Neues VU-Meter ist übrigens montiert und läuft. Die neuen sind jetzt mit LED...das ist grell. Die alte Birne war mir ja sympathischer...aber nun gut...das Meter metert wieder.
Zum Vergrößern anklicken....
Der Sensor ist ein Hitzeschutzschalter. Wenns zu heiss wird, schaltet der die Endstufe ab. Der Lüfter läuft dauerhaft.

DerR schrieb:
Der Sensor ist ein Hitzeschutzschalter. Wenns zu heiss wird, schaltet der die Endstufe ab. Der Lüfter läuft dauerhaft.
Zum Vergrößern anklicken....
Also den Sensor einfach lassen wo er ist. OK.

Dave hatte mir einen weiteren Sensor geschickt, den ich irgendwo einbauen sollte und der dann den Lüfter nur bei hohen Temperaturen einschalten sollte. Leider habe ich seine Anleitung verbummelt und er wohl gerade nicht erreichbar. Schade.

Kuckuck Briten-Fomies, wer von Euch kann den den CTM 100 aus Erfahrung mit dem Hiwatt DR 103, dem Mywatt 100, dem F. Bassman 100, dem Ampeg V4B oder dem oder dem oder dem oder dem oder dem vergleichen?

Der_Tim schrieb:
Den Sensor musst du in die Leitung des Lüfters klemmen.
Zum Vergrößern anklicken....

Mehr nicht? Super.

Auf dem Sensor steht 40 grad. Das bedeutet dann wohl, der Lüfter springt an, sobald der Kühlkörper 40 grad warm wird. Wisst ihr wo der Hitzeschutz schaltet? Ich habe ihn interessehalber mal abgeschraubt, kann aber keine Angabe endecken.

Da sind durchaus Angaben auf dem Schalter. Diese dienen dazu das Bauteil zu identifizieren. Das Datenblatt dazu liefert dann alle nötigen Informationen.

Wenn du kannst, montiere die Temperatur Schalter mit einem kleinen Tropfen Wärmeleitpaste.


So denn. Alles montiert und läuft. Vielen Dank für die Hilfe. Eben hatte sich auch Dave gemeldet und mir die gleiche Anleitung vorgelegt.

Nun ist der alte Klystron wieder fit. Neues VU-Meter, Leiselüfter und Thermoschalter sind drin. Und ich würde ihn verkaufen wollen. Das ist ja beim letzten mal am defekten VU-Meter (und eventuell daran, dass ich ihn doch sehr mag) gescheitert. Aber nun versuche ich es denn noch mal. Taucht also schon bald in den Keinanzeigen auf.

CaptainNoFuture schrieb:
Mehr nicht? Super.

Auf dem Sensor steht 40 grad. Das bedeutet dann wohl, der Lüfter springt an, sobald der Kühlkörper 40 grad warm wird. Wisst ihr wo der Hitzeschutz schaltet? Ich habe ihn interessehalber mal abgeschraubt, kann aber keine Angabe endecken.
Zum Vergrößern anklicken....
Soweit ich mich erinnern kann bei 125°C.
Ich hatte den mal abgebaut, weil der gerappelt hat.

Kommt hin. Mit 125 im Kopf kann ich die Zahlen auf dem Teil entziffern.

Hat jemand den Schaltplan vom ctm-30/ little Bastard?
Ich hatte Ashdown angeschrieben (angeblich bekommt man den dann), und auch Antwort bekommen... Eine riesen Ansage von Dingen, die man nicht oder nur als Elektriker dürfe, dass sie keinerlei Haftung für irgendwas übernehmen...
Und der Schaltplan... "See Attachment". Leider kein Attachment dabei...
Also hab ich nochmal geschrieben, bekomme seither Werbung, aber mein Anliegen wurde ignoriert.
🤷🏿‍♂️

bassilisk schrieb:
Hat jemand den Schaltplan vom ctm-30/ little Bastard?
Ich hatte Ashdown angeschrieben (angeblich bekommt man den dann), und auch Antwort bekommen... Eine riesen Ansage von Dingen, die man nicht oder nur als Elektriker dürfe, dass sie keinerlei Haftung für irgendwas übernehmen...
Und der Schaltplan... "See Attachment". Leider kein Attachment dabei...
Also hab ich nochmal geschrieben, bekomme seither Werbung, aber mein Anliegen wurde ignoriert.
🤷🏿‍♂️
Zum Vergrößern anklicken....
Sie haben Post.

bassilisk schrieb:
Das Ding GASt mich so dermaßen an, obwohl ich genau weiß, dass ich ihn nicht brauche... ich war schon soooo kurz davor... :stars:
Zum Vergrößern anklicken....
Ein toller Amp der keine Macken hat.
Die Dinger laufen zuverlässig und machen richtig viel Spass.
Und dann noch soo günstig ...

Da wäre man ja geradezu blöd wenn man ihn nicht kauft :D
