Class D - Endstufenmodul**Glockenklang Blue Soul**

[low frequenzo]

Hi,
wer von euch kann mir mal ein Bild vom Innenleben des Blue Soul posten. Einfach Deckel abschrauben!
Ich wollte mal wissen, ob Glockenklang die Digimodule von Anaview ALC 1000-1300 verwendet.
Mit diesen Modulen sollte es möglich sein, sich selbst eine relativ preiswerte Digi-Endstufe zu bauen.
Diese Module werden in einer Plug&Play Version ausgeliefert, d.h., man muss lediglich das Eingangsignal, Power und Speaker Out verbinden, in ein Gehäuse mit Netzschalter rein und das wars!



[alex_de_luxe]

Scheint ganz so... Klick

Erzähl mal mehr von dem Teil. Klingt spannend!



[low frequenzo]

Hier mal ein Link zum Hersteller. Das Modul soll so ca. 250€ kosten!
http://www.profusionplc.com/pro/gex/pcatdtl0?ipartno=alc1000-1300

So könnte das ganze dann professionell aussehen (die HiFi-Szene experimentiert schon ne ganze Weile mit diesen Modulen):
http://www.diy-hifi-forum.eu/forum/showthread.php?t=5010&page=75&langid=1



[lazarus_04]

Hier mal ein Link zum Hersteller. Das Modul soll so ca. 250€ kosten!

Soweit ich mich erinnern kann waren es eher ca. 200€ Mich würde mal ein Vergleich interessieren Synq 1ko vs Abletech/Anaview. Bei dem Preis von der synq lohnt sich der Selbstbau nämlich eher nicht.



[low frequenzo]

In den HiFi Kreisen spricht man von einer außergewöhnlichen Klarheit im Klang mit äußerst korrekten Bässen und einer absoluten Dynamik, welche nicht mal die wesentlich teueren Hypex Module in der Lage waren, diese wiederzugeben.
Da kann ich mir nicht vorstellen, dass Synq irgendwelche teueren Module bei diesem Verkaufspreis einsetzt!



[schubi_neu_38615]

Das Modul soll so ca. 250€ kosten!

Soweit ich mich erinnern kann waren es eher ca. 200€

Mal ein paar Gedanken zu diesem Preis und warum (nicht nur) die Glockenklang Amps dennoch so "teuer" sind:
1. Wenn ich das richtig verstehe, kostet das Modul 200 €, da kommen dann noch Stromversorgung, Verkabelung, Packaging (Gehäuse), Märchensteuer und Montagekosten dazu.
2. Gehe ich mal davon aus, dass das Großabnehmer-Preise sind. Da kann man eh nochmal andere Konditionen verhandeln (oder legt ihr euch etwa 1000 von den Modulen in den Keller?).
3. Ein Endstufenmodul mach noch keinen Verstärker. Da gehört noch ein Preamp dazu, der auch entwickelt und hergestellt werden will.
4. Des weiteren verdienen Zwischenhändler und Ladengeschäfte ja auch was an den Produkten ... oder was glaubt ihr, warum bspw. FMC so günstig ist?

Bei dem Preis von der synq lohnt sich der Selbstbau nämlich eher nicht.

Jup, sehe ich genauso



[low frequenzo]

Natürlich braucht man einen Preamp dazu, sonst funktioniert das nicht. Man kann aber auch ein vorhandenes Topteil hernehmen, wo man über Line out zusätzlich die Endstufe ansteuert und mit der dann eine weitere Box betreibt. Nur im Falle, wenn es mit der Impedanz Probleme geben sollte,oder man eben mehr Leistung braucht.

Das Netzteil ist bereits im Modul intergriert.
19" Gehäuse kosten je nach Ausführung um die 35€: Mit all den Kleinkram kommt man dann auf ca. 60 € + 250€ (bei Bestellung von einem Stk.) das Modul. Das wars!

Ich kann mir nicht vorstellen, dass eine Synq den Klang einer Vorstufe so kompromisslos umsetzt wie das das Anaview Modul tun soll. Warum hätte es sonst Glockenklang eingesetzt?

Bisher hat aber noch keiner bestätigt, dass ein Anaview/Abletech (alt) Modul tatsächlich im Blue Soul eingesetzt wurde!



[lazarus_04]

Natürlich braucht man einen Preamp dazu, sonst funktioniert das nicht. Man kann aber auch ein vorhandenes Topteil hernehmen, wo man über Line out zusätzlich die Endstufe ansteuert und mit der dann eine weitere Box betreibt. Nur im Falle, wenn es mit der Impedanz Probleme geben sollte,oder man eben mehr Leistung braucht.

Das Netzteil ist bereits im Modul intergriert.
19" Gehäuse kosten je nach Ausführung um die 35€: Mit all den Kleinkram kommt man dann auf ca. 60 € + 250€ (bei Bestellung von einem Stk.) das Modul. Das wars!

Ich kann mir nicht vorstellen, dass eine Synq den Klang einer Vorstufe so kompromisslos umsetzt wie das das Anaview Modul tun soll. Warum hätte es sonst Glockenklang eingesetzt?

Bisher hat aber noch keiner bestätigt, dass ein Anaview/Abletech (alt) Modul tatsächlich im Blue Soul eingesetzt wurde!

Abletech Module stecken definitiv im Blue Soul! Das wurde hier bereits an anderer Stelle erwähnt. Eine Forensuche wird dir helfen. Das die Module nicht schlecht sind glaub ich dir sofort. Deshalb interessiert mich auch gerade ein Test Synq vs. Abletech. Um den wahren Unterschied festzustellen. Deine Rechnung stimmt so übrigens nicht. Ein Rackgehäuse für 35€ willst du nicht benutzen...das ist schrott und schwer...selbst schon erlebt. Dazu kommt das Fräsen, Feilen... usw. Wenn du wirklich auf dem gleichen Fertigungsniveau sein willst werden es eher 350€ werden.



[low frequenzo]

Natürlich funktioniert das alles nur, wenn man ein bisschen Löten, Schrauben und Bohren kann- das ist Voraussetzung.
Dass der Preis je nach dem variieren kann ist auch klar!
Hier mal ein Link zu schmucken 19" Gehäusen:
http://www.modushop.biz/ecommerce/cat066_l2.php?n=1



[lazarus_04]

Natürlich funktioniert das alles nur, wenn man ein bisschen Löten, Schrauben und Bohren kann- das ist Voraussetzung.
Dass der Preis je nach dem variieren kann ist auch klar!
Hier mal ein Link zu schmucken 19" Gehäusen:
http://www.modushop.biz/ecommerce/cat066_l2.php?n=1

Jou die hätte ich dir jetzt auch Empfohlen nur danke Versand aus Italien einzeln recht teuer. Ich hab damals gleich fünf Stück bestellt...dann lohnt es sich.



[alex_de_luxe]

@schubi83 Es geht weniger darum, den Preis des Blue Soul irgendwie als übertrieben darzustellen, sondern einzig darum, an eine günstige und kleine Endstufe zu kommen. Beispielsweise für die Verstärkung eines Preamps am Boden. Dann das Ding in eine 210er einbauen und als Sessionbox nutzen. Oder was auch immer.
Der Blue Soul ist ja über jeden Zweifel erhaben, hier gehts wirklich nur um das Verstärkungsmodul.



[low frequenzo]

Ja, es geht mir auch darum irgendwas Kleines noch dabei zu haben.
Folgender Fall: Ich hatte vor kurzem einen Gig, bei dem ich nur mein kleines Setup (Eden WTX 500, 210er FMC) dabei hatte. Alles war plötzlich lautstärkemäßig grenzlastig. Ich hätte zwar noch ne zweite 210er, allerdings diese auch in der 4 Ohm-Ausführung. Also beide dann in 2 Ohm am Eden und das mag er nicht, bzw. ich wollte ihn auch nicht abfackeln!
Jetzt ne "kleine" Endstufe, so in der Größe des Edens-das wärs! So entstand meine Überlegung.
Apropos Preamps: Ich hab sogar noch einen Minipreamp, in der Göße eines Walkmans (falls den einer noch kennt!). Dazu dann eine Mini-Endstufe-und allen klappt der Unterkiefer ab, wenn sie plötzlich die Bassdynamik hören bzw. fühlen!
Die Elektronik trägst du dann ganz locker im Gürtelbag nach Hause- von der 210er (Neo) mal abgesehen.



[Meinereiner]

Ja, es geht mir auch darum irgendwas Kleines noch dabei zu haben.
Folgender Fall: Ich hatte vor kurzem einen Gig, bei dem ich nur mein kleines Setup (Eden WTX 500, 210er FMC) dabei hatte. Alles war plötzlich lautstärkemäßig grenzlastig. Ich hätte zwar noch ne zweite 210er, allerdings diese auch in der 4 Ohm-Ausführung...........

Genau aus diesem Grund (212er mit 4 Ohm und 115er mit 8 Ohm) fände ich diese Endstufe auch seeehr interessant.
Ich finds nur etwas schade, daß sie in 1 HE nicht passen wird, das Modul alleine ist 63mm hoch.



[low frequenzo]

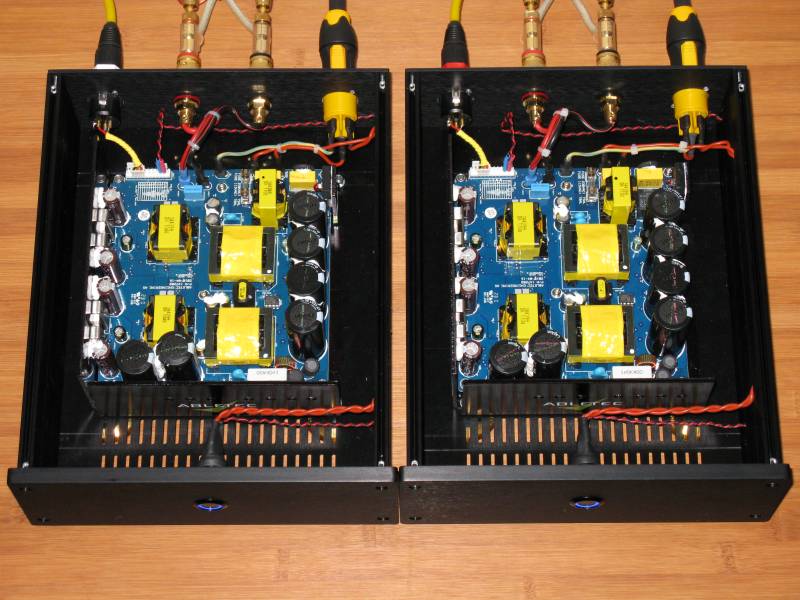

Ich stelle mir eher so ne kleinere Lösung vor! Hier in der Stereo-Version (2 Module).
Gibt's eigentlich schon 9,5" Racks?



[alex_de_luxe]

Halber Rackspace wäre echt toll, wird wohl aber platzmässig doch nicht ganz passen. Auf der anderen Seite dann z.B. die Funke.
Aber eben, wenn die Power der Synq 1k0 reicht, dann ist das die deutlich einfachere Variante.



[schubi_neu_38615]

@schubi83 Es geht weniger darum, den Preis des Blue Soul irgendwie als übertrieben darzustellen, sondern einzig darum, an eine günstige und kleine Endstufe zu kommen. Beispielsweise für die Verstärkung eines Preamps am Boden. Dann das Ding in eine 210er einbauen und als Sessionbox nutzen. Oder was auch immer.

Ok, verstehe. Das Ding ist schon interessant für eine Aktiv-Box oder so. Wäre mir allerdings zu viel Bastelei.



[Gast60969]

Warum macht Ihr das alles so umständlich, genau aus diesem Grund habe ich mir den GK MB 500 Fusion gekauft, der ist klein und leicht und den habe ich in eine 12er FMC eingebaut und schon habe ich eine "Sessionbox". Wenn mir der Sound der Vorstufe gerade nicht passt, gehe ich in den Return des GK und nutze so nur die Endstufe oder habe ich jetzt was falsch verstanden.



[low frequenzo]

Wir sprechen hier allerdings von 1000 W! Mit entsprechenden Boxen kannst du dann auch große Locations rocken.



[Stratitis]

Was mir nur schmerzlich ins Auge fällt....
Profusion PLC hat das Ding abgekündigt (End Of Life)
Das empfohlene Nachfolgemodul ALC 1000-2600 ist ein Stereomodul mit 2x500W 2 Ohm... Kurioserweise nur 900W / 4 Ohm in BTL... bzw. 600W 8 Ohm in BTL.
Eigentlich müssten es ja 1000W an 4 Ohm sein ... 500W erreicht man wohl pro Kanal, wenn nur eine Endstufe angesteuert wird. Bei simulataner Ansteuerung beider geht dann wohl das Netzteil in die Knie Sollte aber für die allermeisten Anwendungen reichen
Bei den Leistungsangaben muss man sich nur immer vor Augen halten, daß kein Headroom vorhanden ist. Wenn da steht 500W bei 1%, dann ist das de Spitzenpegelwert, wo der Amp gerade anfängt zu clippen. Danach kommt Rechteck... Wer 8 Ohm-Boxen betreibt, muss dieses Modul in Brücke betreiben, weil man mit 2x150W / 8 Ohm / Kanal keinen Hund hervorlocken kann.



[low frequenzo]

Ich war letzte Woche mit der deutschen Vertretung (ein Däne) von Profusion in Verbindung, der mir mitteilte, dass er noch einige Module auf Lager hat. Von einem Auslaufen des Moduls hat er nichts erwähnt! Auf der Homepage ist diesbezüglich auch nichts zu finden. Das ALC 1000-1300 ist immer noch aufgelistet.
