60's Jazz Bass - Maße PU-Fräsung für den Stegtonabnehmer

[Buchitsch]

Hallo,

ich bräuchte mal die genauen Maße der Fräsung für den Steg-PU bei einem 60's Jazz Bass.
Insbesondere: Länge, Breite, sowie die Position und Radius/Ø der "Ohren". Hoffe es ist einigermaßen verständlich.
Hab auf die Schnelle im Netz nix Brauchbares gefunden.

Danke!



[BergiaBurns]

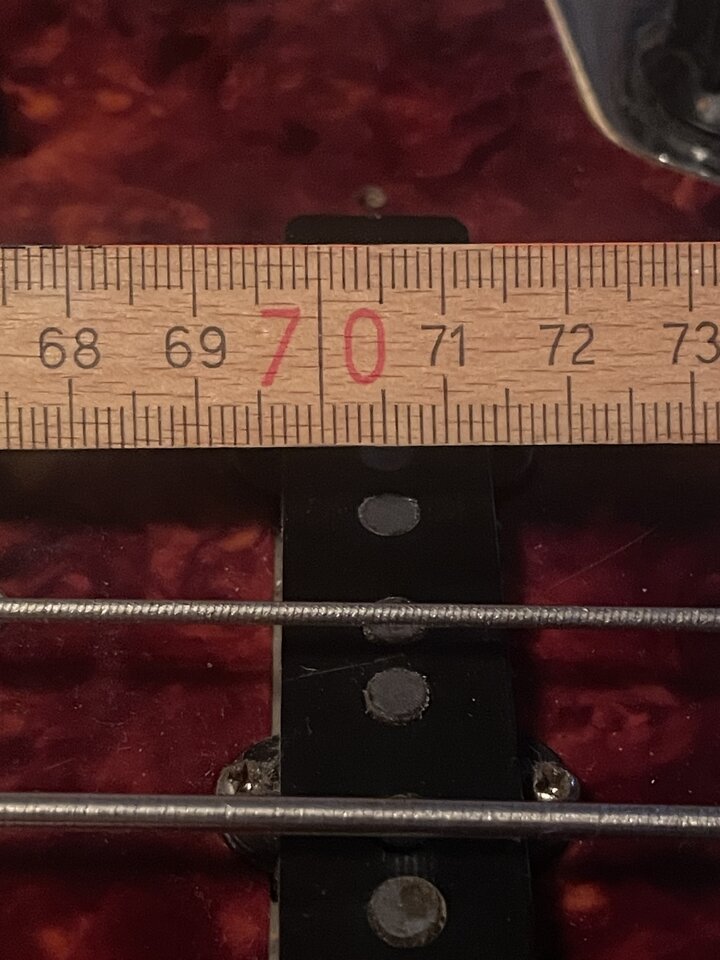

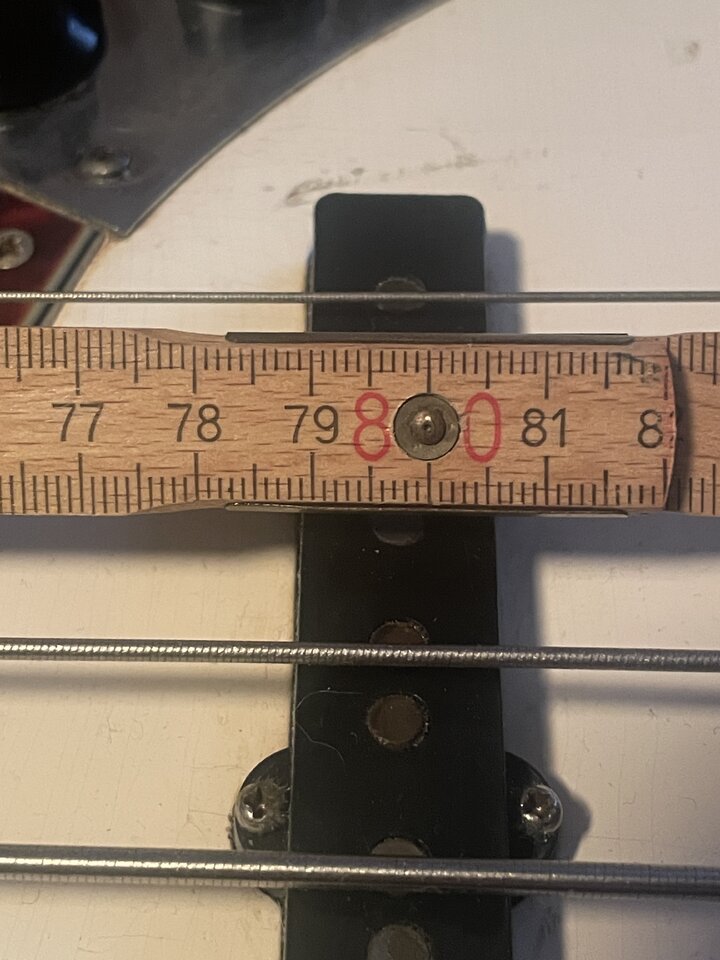

63er vom Sattel bis Mitte Magnet.
Anhang anzeigen 774117
Anhang anzeigen 774116



[Buchitsch]

Danke @BergiaBurns , aber es geht mir nicht um die Position der Tonabnehmer gemessen vom Sattel, sondern um die Maße der Fräsung...

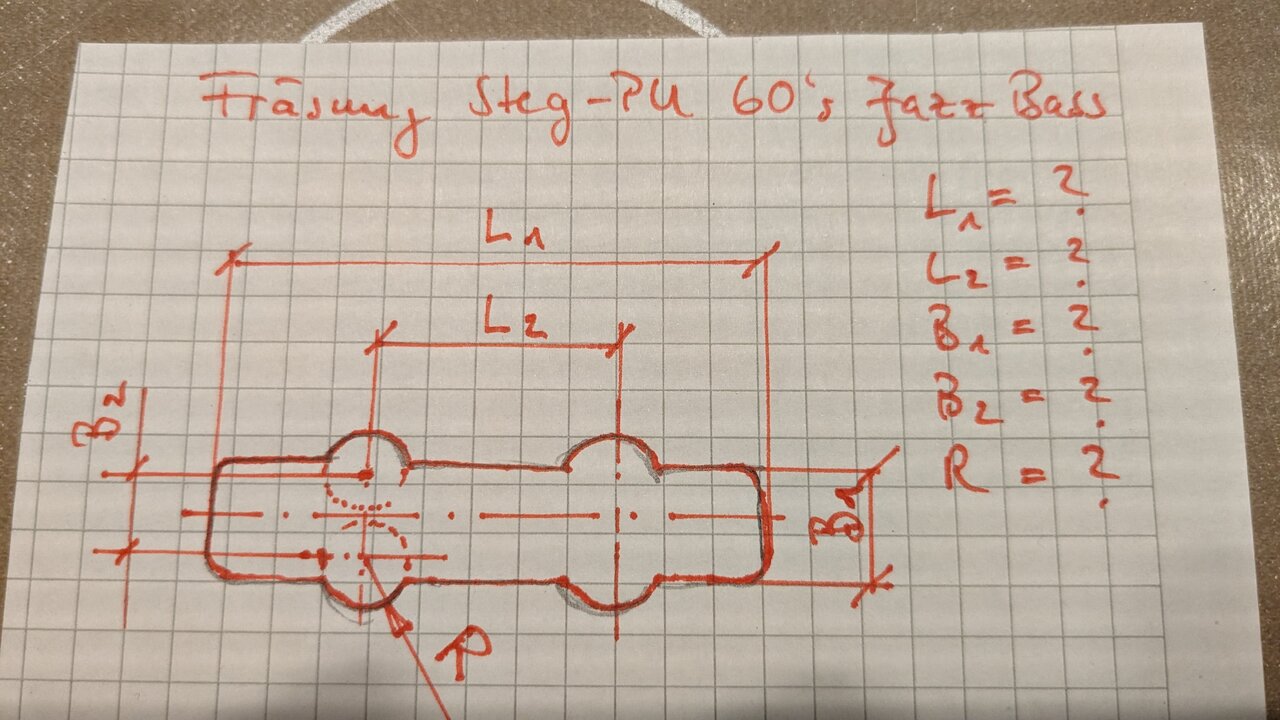

Ich mal ne Skizze...



[Buchitsch]

Folgende Maße werden gesucht:



[boeb]

Kannst du das nicht von den Maßen des Pickups ableiten?

https://www.seymourduncan.com/wp-content/uploads/2019/08/SJB-12b.pdf



[Buchitsch]

Kannst du das nicht von den Maßen des Pickups ableiten?

https://www.seymourduncan.com/wp-content/uploads/2019/08/SJB-12b.pdf

Wenn man weiß wie groß der umlaufende Spalt ist schon. Könnte dann jemand mal die Breite mit einem Messschieber messen? Danke!



[Bass-Fred]

Je nach PU schwanken die Maße ein wenig. Erst fräsen, wenn Du Dich für einen Pickup entschieden hast.



[Buchitsch]

Je nach PU schwanken die Maße ein wenig. Erst fräsen, wenn Du Dich für einen Pickup entschieden hast.

Danke. Ich will nichts fräsen, es geht um ein komplett anderes Projekt, für welches ich die "Störkontur" der Tasche benötige.



[hui]

ich habe mal bei meinem 1977 jazzbass den PU rausgeschraubt und nachgemessen.
ich weiss natürlich nicht, ob 60er und 70er identisch sind - insofern keine ahnung, ob es dir weiterhilft.
die angaben sind in millimeter, vermutlich sind es aber im original zollmasse, da made in usa.
beim durchmesser für die ohren habe ich meine bohrer hineingehalten, 15 millimeter ist zu gross, 13 millimeter zu klein, 14mm passt ziemlich genau. interessanterweise wäre aber 1/2 zoll 12,7mm, und 5/8 zoll 15,875mm....
bliebe noch 9/16...= 14,29mm



[Buchitsch]

Dank Dir!

60er und 70er identisch sind

Weiß ich auch nicht, aber ich kann mir kaum vorstellen dass CBS damals deswegen ein extra Fass aufgemacht hat...



[hui]

Dank Dir!

Weiß ich auch nicht, aber ich kann mir kaum vorstellen dass CBS damals deswegen ein extra Fass aufgemacht hat...

bitte, gern geschehen. der unterschied zwischen B1 und B2 ist natürlich ebenfalls mit vorsicht zu geniessen. gemessen von mittelpunkt des schraubenkopfs bis mittelpunkt des schraubenkopfs - mit einer voll analogen schieblehre...



[Mudskipper]

Dank Dir!

Weiß ich auch nicht, aber ich kann mir kaum vorstellen dass CBS damals deswegen ein extra Fass aufgemacht hat...

Die PU Größen wurden nicht geändert, können aber je nach Anbieter minimal schwanken. Das ist aber in der Regel kein Problem, die die PU Fräsungen für den einen Milimeter immer noch etwas Luft lassen, PUs sind ja nie „auf Knirsch“ eingebaut.



[Buchitsch]

bitte, gern geschehen. der unterschied zwischen B1 und B2 ist natürlich ebenfalls mit vorsicht zu geniessen. gemessen von mittelpunkt des schraubenkopfs bis mittelpunkt des schraubenkopfs - mit einer voll analogen schieblehre...

Ah, das sehe ich jetzt erst...Du hast die Mittelpunkte der Schraubenlöcher genommen. Ich meinte mit B2 eigentlich den Abstand der Radienmittelpunkte.
Bzw. wenn man die max. Breite außen von Ohr zu Ohr misst, dann weiß man bei bekanntem Radius deren Position auch. Vll. könntest Du bei Gelegenheit nochmal die "Schieblehrer" schwingen? PU könnte drin bleiben. Merci vielmols!



[hui]

Breite außen von Ohr zu Ohr

gemäss der schieblehre in zusammenarbeit mit meiner lesebrille 28,4mm (edit beim pickup)
und (edit) 31,8 bei der fräsung



[hui]

Breite außen von Ohr zu Ohr

sorry, ich hab dich vermutlich vorher falsch verstanden und deshalb den beitrag nochmals editiert
