Oder vielleicht kommste irgendwann doch an nen Doppelhummie und wechselst gegen zwei 40J
Brunt
FCA
- Beiträge
- 291
- Bassix
- ß81.434
Ich hätte da mal eine Frage. Ich möchte meinen 6er Specor LX mit EMG TW und Tonepump auf BTS mit Master-Volume und Balance umrüsten. Problem dabei ist, das das mit den Push/Pull Potis so nicht funktioniert. Ich habe jetzt kein Problem damit, die Single Coil Option (Push Pull Poti gezogen) wegzulassen, stelle mir aber die Frage, wie ich das dann verdrahten muss, so das die Pickups immer im Humbucker Mode arbeiten.
Im Netzt habe ich dazu nichts gefunden, was mir diese Frage beantwortet. Die EMG Seiten schweigen sich dazu aus, und die Basschaltungssammlung von Cadfael hat dazu leider nichts anzubieten.
Im Netzt habe ich dazu nichts gefunden, was mir diese Frage beantwortet. Die EMG Seiten schweigen sich dazu aus, und die Basschaltungssammlung von Cadfael hat dazu leider nichts anzubieten.
Das habe ich schonmal gemacht, dazu zitiere ich mal den entsprechenden TB-Post (Quelle):
Humbucker
Orange + Blue = connect
Green = Hot
Shield/GND = braided wire
Single Coil
Orange + Yellow = connect
White = Hot
Shield/GND = braided wire
What you need is to connect the orange lead from the main coil (C2) with the blue lead of the humbucker coil (C1), and the green lead will be the output. Use it as a pair with the shield lead. And don't forget the red lead goes to the battery bus. Notice that you don't need to use the yellow and white leads since these are the dummy coil's (C3).
if you'd like to use the TW pickup as permanent J pickup instead, then you'd need connect the orange lead with the yellow lead, and the output will be the white lead. Also use it as a pair with the shield lead.
Humbucker
Orange + Blue = connect
Green = Hot
Shield/GND = braided wire
Single Coil
Orange + Yellow = connect
White = Hot
Shield/GND = braided wire
What you need is to connect the orange lead from the main coil (C2) with the blue lead of the humbucker coil (C1), and the green lead will be the output. Use it as a pair with the shield lead. And don't forget the red lead goes to the battery bus. Notice that you don't need to use the yellow and white leads since these are the dummy coil's (C3).
if you'd like to use the TW pickup as permanent J pickup instead, then you'd need connect the orange lead with the yellow lead, and the output will be the white lead. Also use it as a pair with the shield lead.
Ja, das hatte ich so auch bei Talkbass gefunden.
Edit:
Das ist der Thread
EMG TW wiring with a switch instead of push/pull
An upcoming project is going to require me to take a set of the EMG TW pickups and wire them with the single/dual modes on switches, not the included...
www.talkbass.com
Erstmal wiederfinden
Hatte auch erst überlegt, ob ich die TWs drin lasse. Habe mich dann aber dazu entschieden das volle Paket zu nehmen: DC40X.
Habe die ganze originale Chose bei eBay Kleinanzeigen reingestellt und nach drei Tagen verkauft. So habe ich am Ende nur die BTS bezahlt.

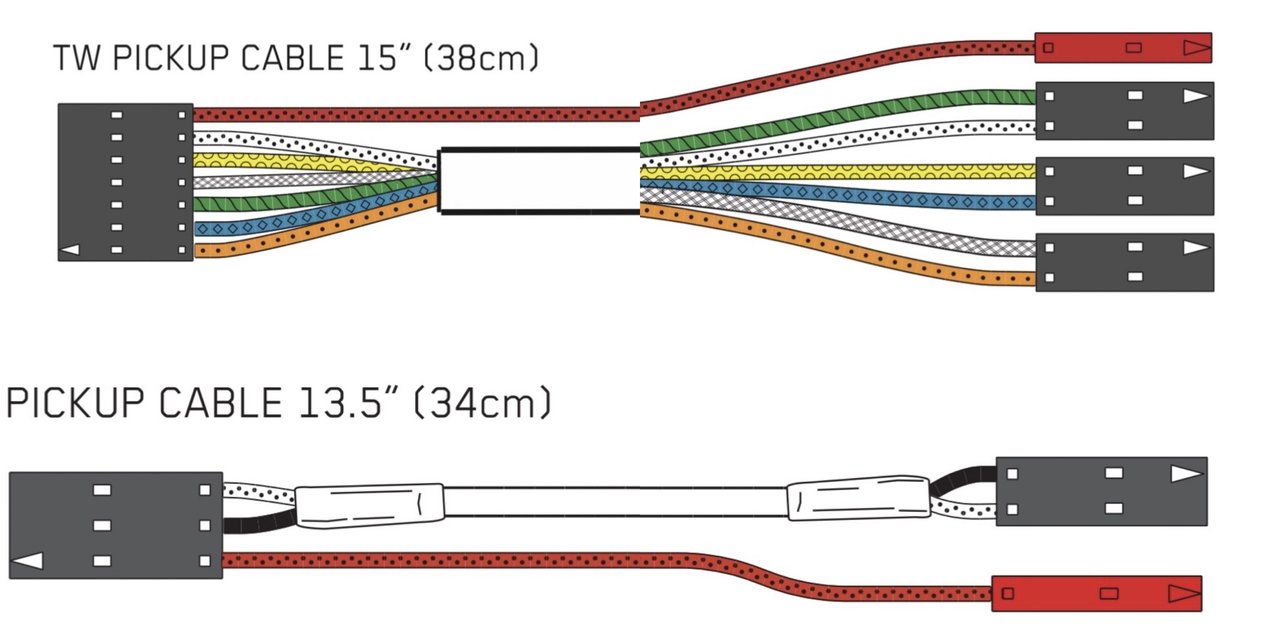

Die TWs haben ja ein siebenpoligen Anschluss, die DCs dann nur noch drei. Da ist es bis auf die Klinkenbuchse nur noch zusammenstecken.
Die X holen noch mal eine deutliche Ecke mehr aus dem LX5. Kann ich empfehlen!
Zuletzt bearbeitet:
Richtig. Hab die gerade abgeschnitten und isoliert
Ich war letztens auch sehr verwundert, dass die BTS und die DC40X beide lieferbar waren. Da konnte ich dann nicht mehr anders als push the button zu sagen. Ist ja inzwischen gar nicht mehr so einfach an sowas ranzukommen. Da können wir uns ab jetzt mal dran gewöhnen. Leere Regale.
Dann also erst die BTS rein.
Das bringt schon mal sehr viel.
Die Tone Pump finde ich vom Ton gut, aber diese Nebengeräusche und die wirklich unterirdischen Potis gehen echt gar nicht. Aber da wiederholen wir uns ja hier auch ständig.
Auf Off/On gestellt bist Du dann wieder sehr nah dran. Das klingt schon sehr fein.
Kabel gäbe es gerade beim T:

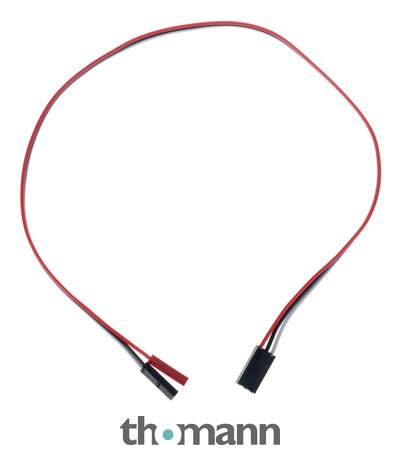

EMG CBL-COAX 3P/2P/1P 15"
EMG CBL-COAX 3P/2P/1P 15", EMG Kabel, 3-Pol EMG Solderless Steckverbindung auf einer Seite und 2-Pol + 1-Pol EMG Solderless Steckverbindungen auf der Anderen, zum verbinden von aktiven EMG Tonabnehmern an Gitarren oder Bass Elektroniken mit EMG's...
Könnte man sich dann passend machen, so das man die BTS Lötpunkte nicht verwenden muss.
Musst Du halt in der Mitte kappen. Dann erst die TWs dranlöten und später, wenn dann mal die DCs kommen eben wieder alles so wie vorgesehen. Dann hat man nur die Kabel an denen man löten muss und nicht an den BTS Bauteilen selbst. Da sollte das (für mich) alles mit dem Stecksystem funktionieren.
Wie gut das bei Spector klappt, sieht man an meinem X4. Da sind ab Werk EMG PJ und die BTS drin. Was haben die gemacht? Die Stecker angeschnitten und die Kabel an die BTS angelötet!
Da die TWs bei mir eh ohne Stecker potiseitig kamen, hab ich die halt verdrillt und an das Balanceboard angelötet. Bei mir war das aber auch keine EMG-Balance sondern der russische HAZ-Klon.
?
OMG was für ne Idiotenaktion. Ich bin Spector Fan aber den Firlefanz, den die zum Teil mit der Elektronik von nicht USA Bässen veranstalten ist stark verbesserungsbedürftig.Wie gut das bei Spector klappt, sieht man an meinem X4. Da sind ab Werk EMG PJ und die BTS drin. Was haben die gemacht? Die Stecker angeschnitten und die Kabel an die BTS angelötet!
Im Übrigen haben Mudskipper und ich herausgefunden, warum ich im Frühjahr fast durchgedreht bin, als ich den Euro LE auf EMGs und BTS umbauen wollte: Die Bridge J PUs, die in die Spretoren (USA/Euro) verbaut werden, haben anscheinend die Größe des J Neck PUs
. Sprich kleiner, als die small J`s. Sowas muss man erstmal wissen. Es gibt anscheinend sehr sehr wenige Spector user, die bei ihren Euros die PUs wechseln….warum auch. Passt wunderbar. Anyway. Ich werde an dem Euro LE garnichts mehr machen. Der ist professionell verlötet und es sitzt keine Spannung auf Saiten oder Brücke. Das bisschen Gebrumme hin und wieder ist halt da. Das liegt primär an den Dimarzios mit den offenen polepieces. Stört mich nicht.
Zuletzt bearbeitet:
Och, in internationalen Bereichen kommt es schon vor, dass einige Leutchen wechseln.
Das mit dem Short J ist tatsächlich nicht ersichtlich, ist aber bei allen Euros so. US sicherlich auch (hier könnte einer mal schauen).
Nur bei meinem NS-2A kam ein Long J rein. Weiss gar nicht wie das bei den aktuellen Asien-Modellen Legend/Pulse/Ethos/Performer so ist. Da sollte man *immer* schauen welche Größe die Js haben. Sind da auch Short Js drin wird ein gekauftes PJ-Set schnell uum Showstopper.
Genau das. Da war ich echt angepisst. Von daher ist es gut, dass das hier nochmal ausführlich geschrieben wird, ich möchte auf keinen Fall, dass jemand dabei so viele Nerven lässt wie ich:
Die PJ Spectoren (zumindest Euro und USA) haben einen small J PU verbaut. Bitte vor dem Wechsel (z.B. auf EMGx oder so) checken, damit ihr kein Geld aus dem Fenster werft. Und falls ihr einen Euro LE 1979 habt: lasst ihn so und holt euch maximal ein 500K Blendpoti. Alles andere wird euch an in oder an den Rand des Wahnsinns treiben. Die NS2-A haben allerdings einen long J an der Bridge und Leute die sich diese Unterschiede ausgedacht haben höchtwahrscheinlich was an der Waffel.
Ende der Durchsage
Zuletzt bearbeitet:
