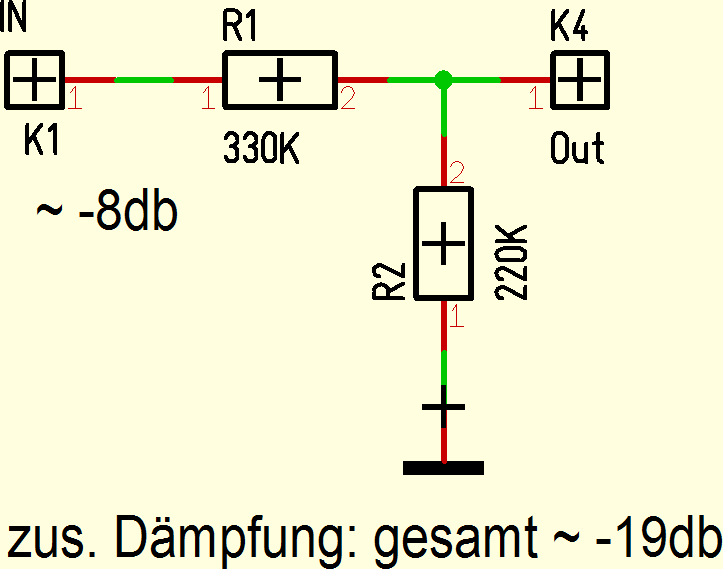

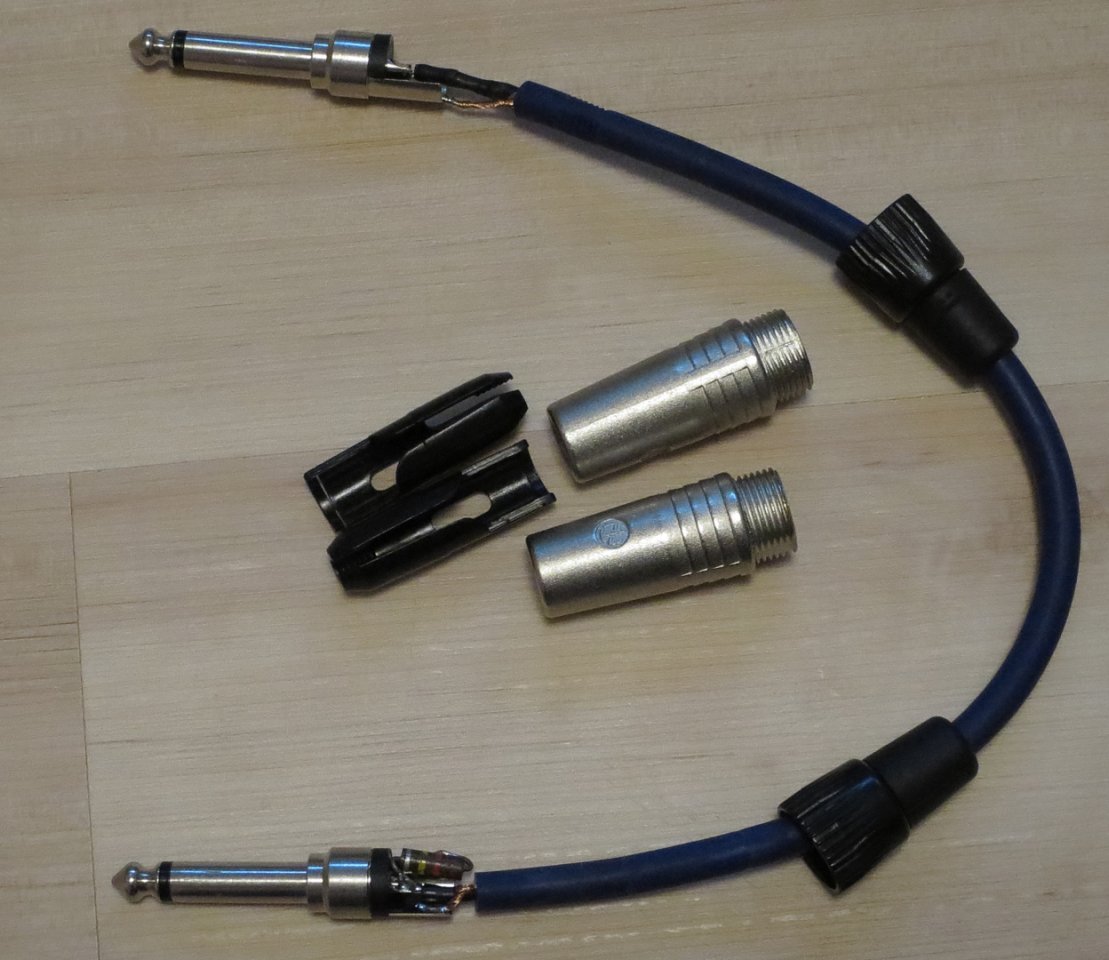

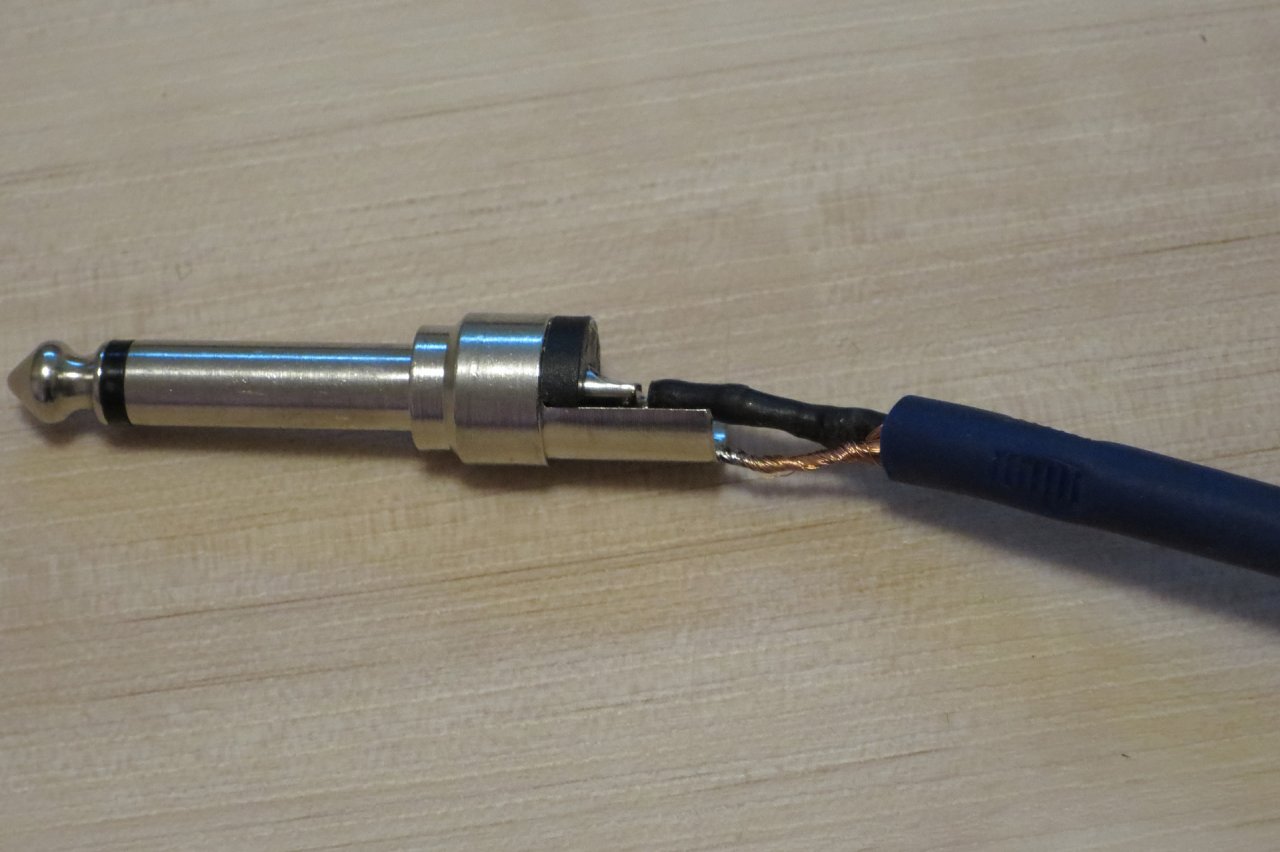

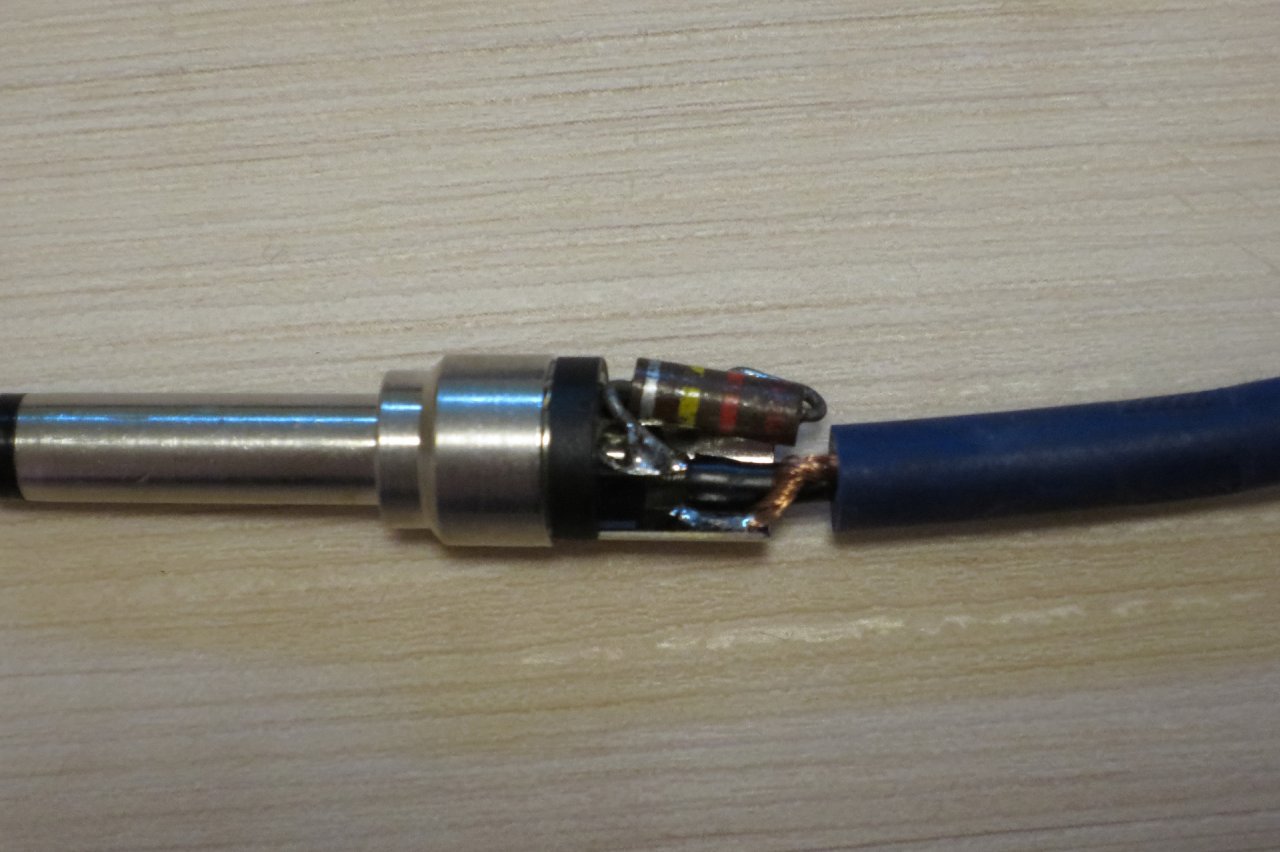

Ich hab mal ein bisschen gerechnet. Grundlage wäre diese Schaltung:

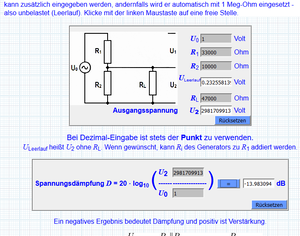

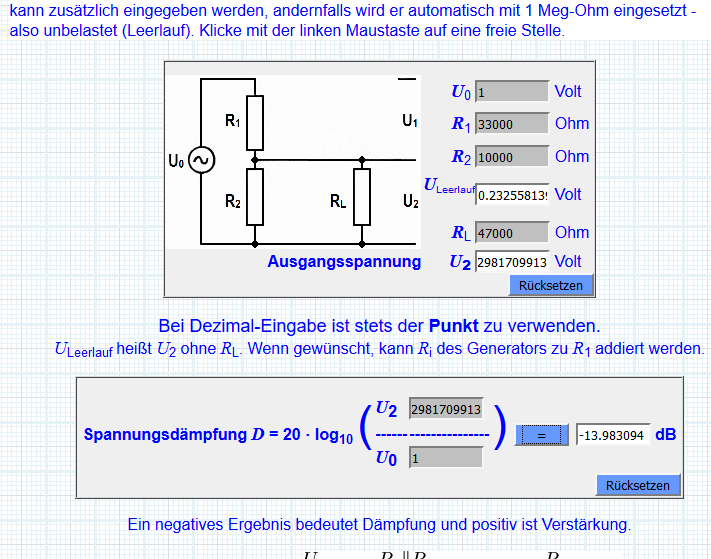

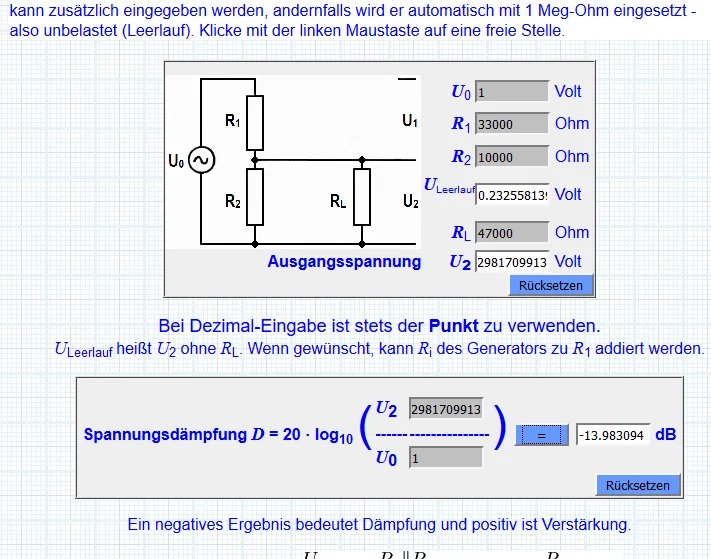

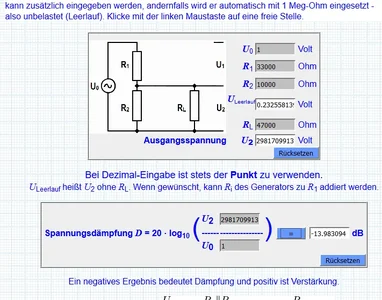

Die Schaltung allein hätte eine Dämpfung von ca. -8db. Aber durch die Fehlanpassung, das ist ein recht hochohmiger Spannungsteiler der auf einen durchschnittlichen Eingang (47k) trifft, was den Spannungsteiler zusätzlich belastet, gibt die Gesamtdämpfung dann ca. -19db. Das ist schon ganz ordentlich. Problem ist in dieser Schaltungsart, daß sich dort parasitäre Effekte stärker auswirken können. Nimmt man andere Widerstände und andere Kabellängen kann sich tatsächlich auch der Frequenzgang radikal ändern. Das ist aber, wenn es für dich passt, alles i.O. denn wichtig ist ja was raus kommt. Bei anderen kann das aber anders aussehen, das Ergebniss ist eben sehr individuell. Auch ist die Wirkung gerichtet. Wenn du das Kabel falsch herumm einsteckst ist die Dämpfung eine andere, dann sind das ca.-18db. Ok das wird kaum auffallen, allerdings ist der 220k Widerstand dann für'n Popo. Die Dämpfung kommt in diesem Beispiel hauptsächlich vom 330K Widerstand und dem Eingangswiderstand der FX Loop.
Das von

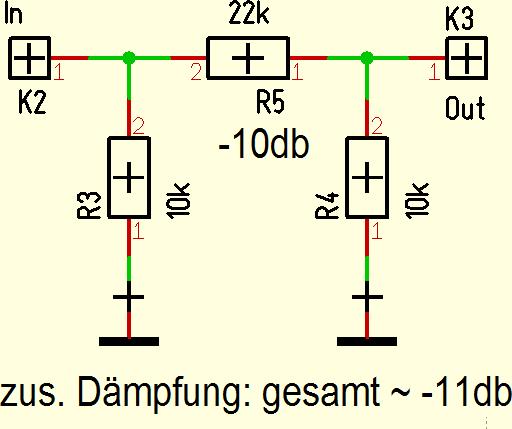

@Stratitis angesprochene Pi-Netzwerk ist da besser:
Die Dämpfung der Schaltung selber ist ca. -10db. Zusammen mit dem Eingangswiderstand ergibt sich ca. -11db.
Der Einfluss der Eingangsimpedanz ist hier deutlich weniger. Somit wirken sich Änderungen an Kabel, Stecker, verwendetet Widerstandstypen deutlich weniger aus. Noch dazu ist die Schaltung symmetrisch, es ist also wurscht wieru mman die Stecker steckt. Übrigens die Ausgangimpedanz vom FX ist ca. 1k. und somit eine 10'er Potenz höher als die Impedanz dieser Schaltung. Speilt also auch eher eine untergeordnete Rolle.
So, wollt nur mal mit etwas Theorie beisteuern.
Übrigens bei solchen Bastelleien ist immer wichtig, es muss klingen! (Und es darf nix kaputt gehen, wobei das machnmal auch in Kauf genommen wird, siehe VOX AC 30) Alles andere ist eigentlich wurscht.
@Cellkirk74: Wenn du willst bau ich dir so'n Dingen.
