ThK
Low end frequencies @ Blodtåke
Stellst du den BIAS selbst ein ?
cellkirk74
Kalif anstelle des Kalifen
Der Amp steht beim Techniker. Da fahre ich mit den Röhren hin und wir bauen die da dann gemeinsam ein. Er stellt den Bias ein. Ist mir lieber.
ThK
Low end frequencies @ Blodtåke
Achsooo dachte könnte jetzt Fachwissen abstauben grins
soundcity5150
Rickenbasser
Hat denn Dein SVT außen keine BIAS Potis mit den LED´s ,oder ist es noch ein älteres Modell ?
ThK
Low end frequencies @ Blodtåke
BIAS Potis ja und Meßpunkte .. LEDs nein .. Ist ein SVT2 (non pro) Baujahrr 1989
soundcity5150
Rickenbasser
BIAS Potis und Messpunkte ? Ei das ist doch wunderbar.Besser gehts doch nicht.

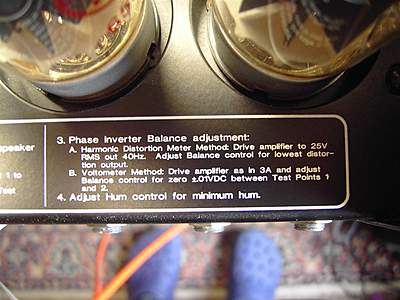

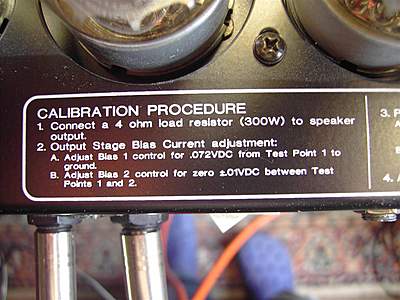

EDIT : Und so wie ich gerade gesehen habe,steht die Anleitung dafür doch auf dem Amp selber drauf.
EDIT : Und so wie ich gerade gesehen habe,steht die Anleitung dafür doch auf dem Amp selber drauf.
soundcity5150
Rickenbasser
ThK
Low end frequencies @ Blodtåke
Jap .. nur das mit 3A / B .. also 25V bei 40Hz ... Keine Ahnung wie ich das bewerkstelligen soll
Das "Ausmessen" an sich ist ja zu schaffen *grins*
Das "Ausmessen" an sich ist ja zu schaffen *grins*
soundcity5150
Rickenbasser
Also das mit den 25V bei 40 Hz ist kein Problem.
Ich habe es folgendermaßen gelöst :
Du lädst Dir für Dein Smartphone einen Signalgenerator herunter und stellst den am besten auf 40 Hz Sinus ein.
Dieses Signal schickst Du in den Ampeg .
Am zweiten Lautsprecher Ausgang schließt Du Dein Digital Voltmeter an und stellst es auf Wechselspannung.
Du schickst also das 40 Hz Signal in den Ampeg,drehst dabei den Lautstärkeregler so weit hoch,bis Dein Voltmeter 25 V AC anzeigt.
Dann stellst Du zwischen Testpoint 1 und 2 0 mV DC ein.

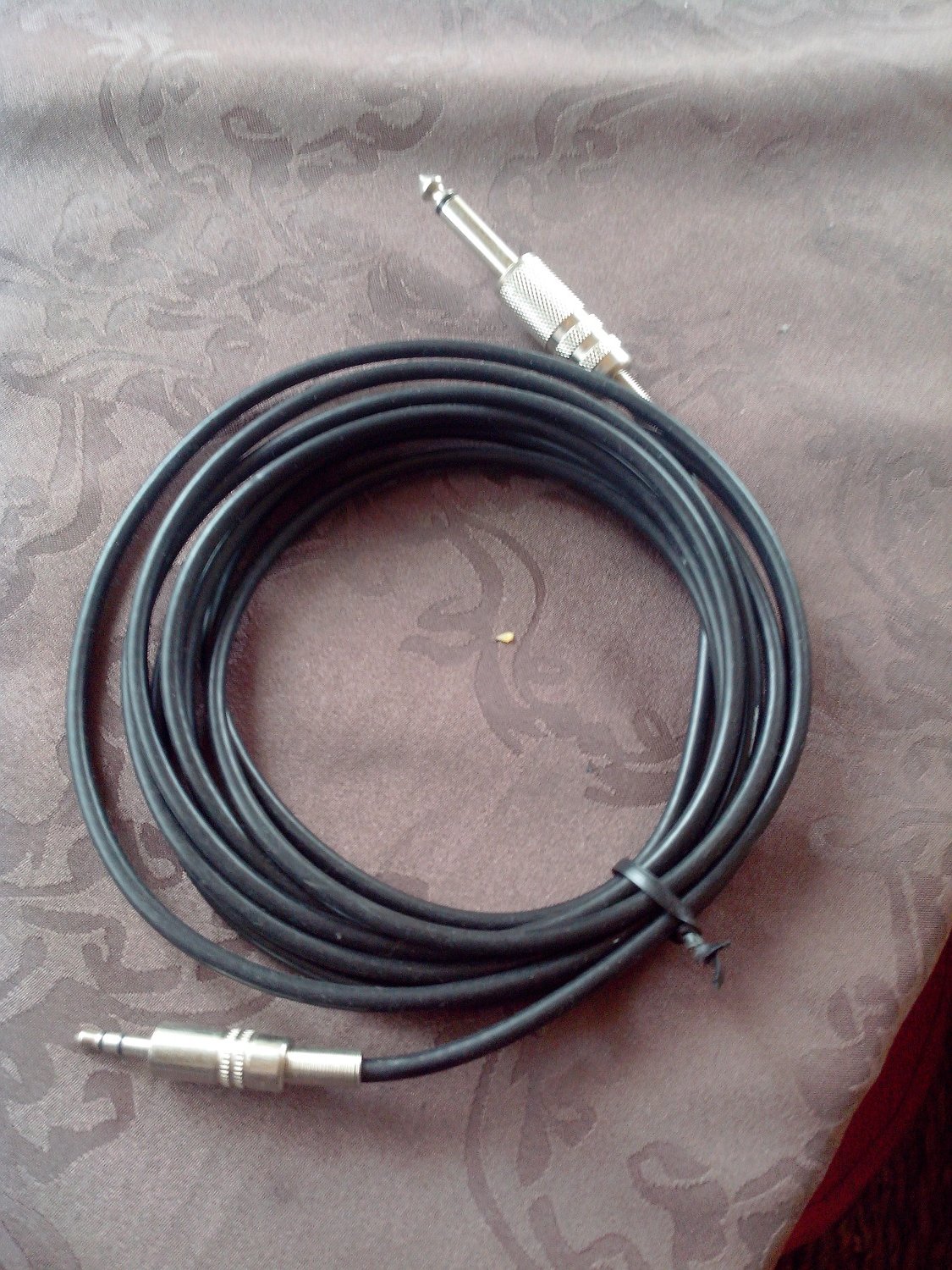

Auf den zwei Bildern siehst Du einmal das schwarze Kabel.Damit gehe ich vom Smartphone in den Ampeg hinein.Das Kabel hatte ich bei Thomann gekauft.

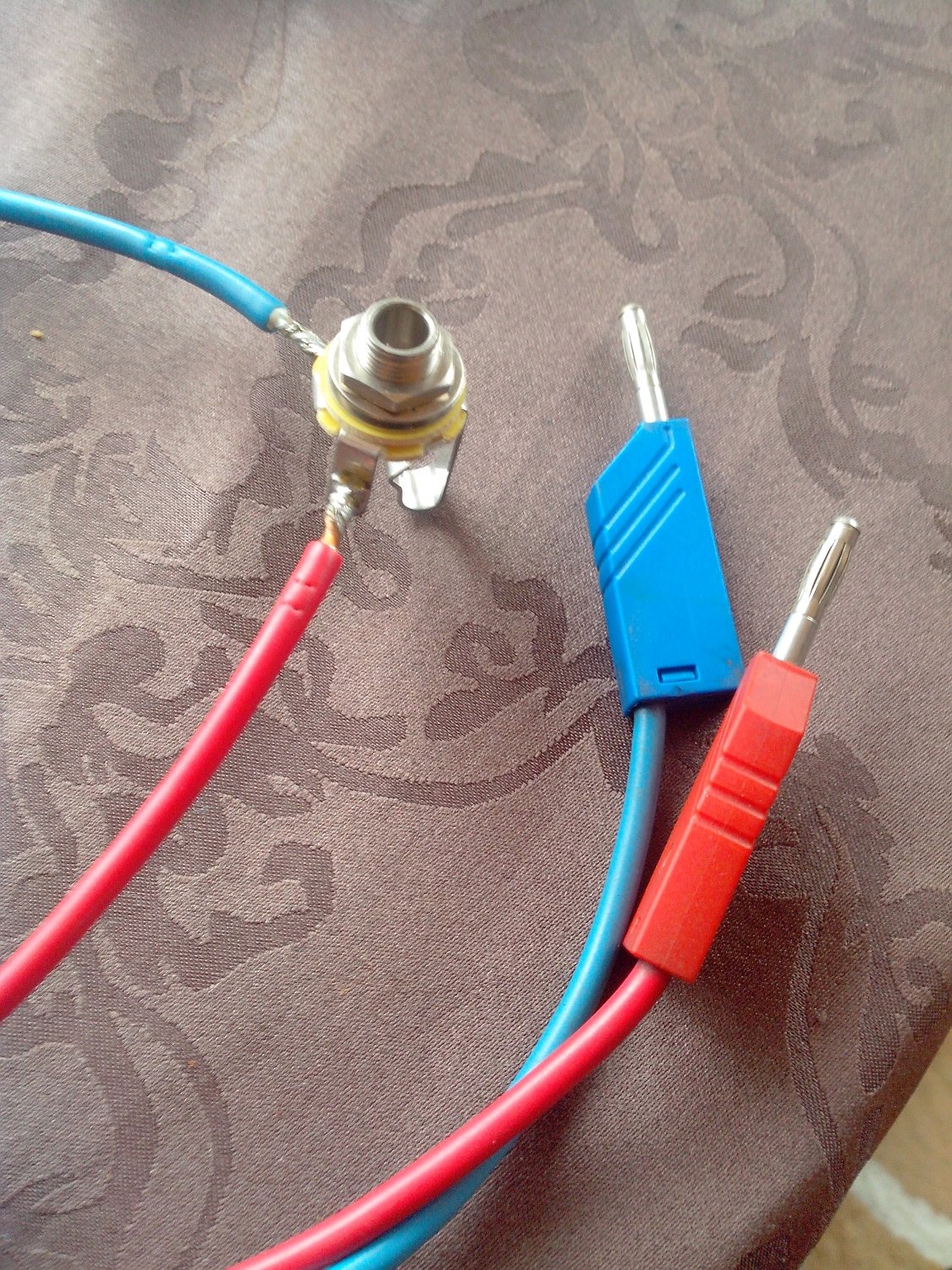

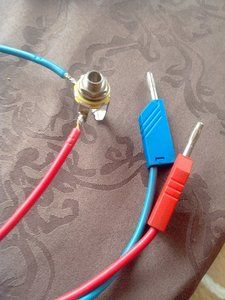

Mit dem anderen Kabel habe ich den Abgriff vom zweiten Lautsprecherausgang in das Digitalvoltmeter gemacht.Das habe ich mir selber zsammengelötet.
Ich habe es folgendermaßen gelöst :
Du lädst Dir für Dein Smartphone einen Signalgenerator herunter und stellst den am besten auf 40 Hz Sinus ein.
Dieses Signal schickst Du in den Ampeg .
Am zweiten Lautsprecher Ausgang schließt Du Dein Digital Voltmeter an und stellst es auf Wechselspannung.
Du schickst also das 40 Hz Signal in den Ampeg,drehst dabei den Lautstärkeregler so weit hoch,bis Dein Voltmeter 25 V AC anzeigt.
Dann stellst Du zwischen Testpoint 1 und 2 0 mV DC ein.
Auf den zwei Bildern siehst Du einmal das schwarze Kabel.Damit gehe ich vom Smartphone in den Ampeg hinein.Das Kabel hatte ich bei Thomann gekauft.
Mit dem anderen Kabel habe ich den Abgriff vom zweiten Lautsprecherausgang in das Digitalvoltmeter gemacht.Das habe ich mir selber zsammengelötet.
Anhänge
soundcity5150
Rickenbasser
Du mußt also für den Bias und Balance Abgleich, Gleichspannung in mV einstellen und für die 25 V @ 40 Hz am Lautsprecherausgang, Wechselspannung einstellen.
Da wären zwei Digitalvoltmeter interessant.Muß aber nicht.
Da wären zwei Digitalvoltmeter interessant.Muß aber nicht.
ThK
Low end frequencies @ Blodtåke
Der gebastelte Adapter ist eigentlich eine Klinke Einbaubuchse?
soundcity5150
Rickenbasser
Ganz genau.Der wird dann mit dem Voltmeter verbunden.So musste ich kein Speakerkabel opfern .
.
ThK
Low end frequencies @ Blodtåke
cellkirk74
Kalif anstelle des Kalifen
Achso ja. Di JJs sind drin und bis jetzt auch kein Grund zur Klage. Sound gefällt. Eine der alten Röhren hatte wohl bei ihrem Ableben einen Gitternetzwiderstand (heißt das so?) mit in den Tod gerissen. Eigentlich nix großes, aber man muss es erstmal finden.
