MM Pickup an Musikding Classic Preamp

[frutnica]

Hallo, ich hab jetzt diesen Classic Bass Preamp von Musikding.de zusammen gebaut, es kommt aber kein Ton raus. Den Schaltplan hab ich mehrfach mit meinem Zusammenbau verglichen, es stimmt eigentlich alles.

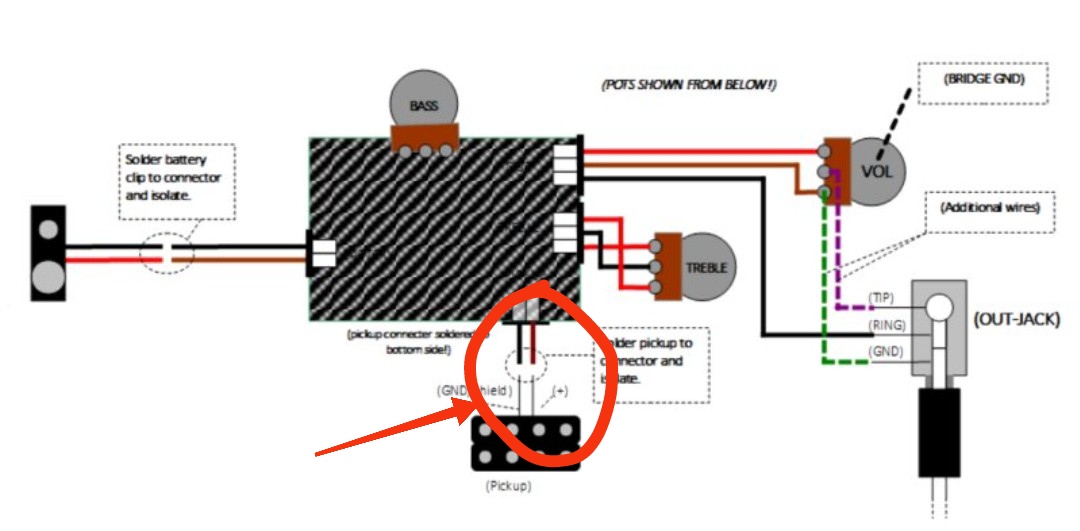

Der einzige Unterschied ist, dass mein Pickup ein 4 adriges Kabel + Shield hat. Ich hab die 4 farbigen Kabel zusammen an + und Shield an - geklemmt.

Könnte da der Fehler liegen?



[schatten]

Ich hab die 4 farbigen Kabel zusammen an + und Shield an - geklemmt.

Wie zusammen?

Könnte da der Fehler liegen?

Ja klar. Die beiden Spulen des PU müssen entweder parallel oder seriell verbunden werden.



[Kalmar]

Ja.


Shield an Masse. Dann rausfinden, welches Kabel zu welcher Spule führt und beide heißen Enden auf +, die anderen auf Masse/GND.



[frutnica]

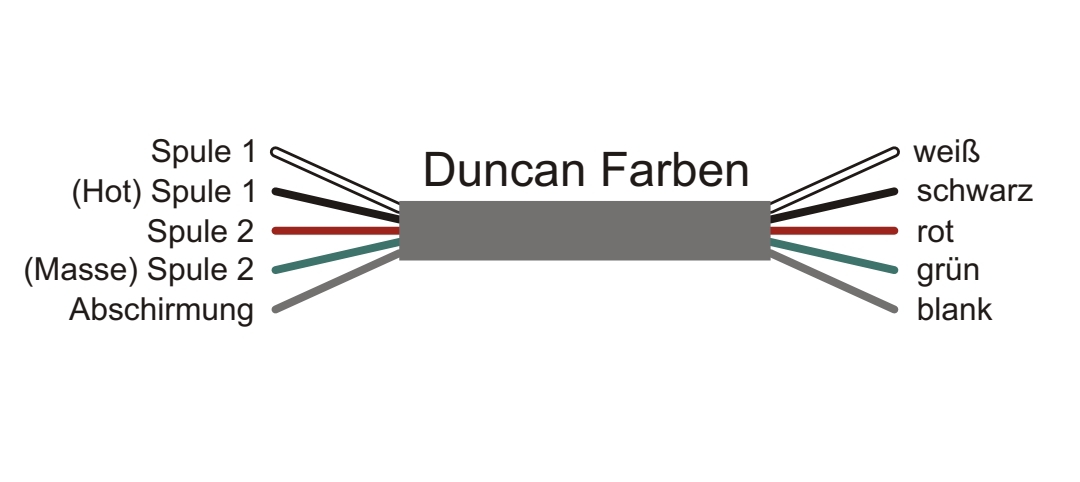

Dann halte ich mich wohl daran:

Ich dachte mir irgendwie schon, dass da der Hund begraben liegt

Leider gibt die Anleitung für einen Laien wie mich nicht mehr her. Aber Danke für die schnellen Antworten



[Kalmar]

Genau, weiß und rot zusammen (GND) und schwarz und grün (+), wenn es dünne klingt, ein Paar tauschen.



[Bass-Fred]

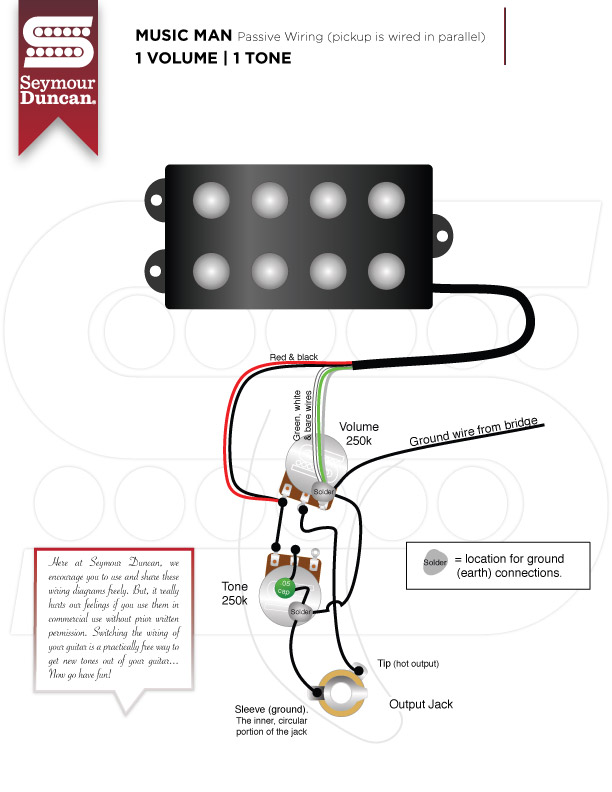

Also gerade Seymour Duncan hat alles bis ins Detail bebildert katalogisiert.

Wiring Diagram Library | Seymour Duncan

The world's largest selection of free guitar wiring diagrams. Humbucker, Strat, Tele, Bass and more!

www.seymourduncan.com



[frutnica]

Passiv war vorher kein Problem. Es geht um den Anschluss an einen aktiven Preamp. Da gibt es nur 2 Pins.

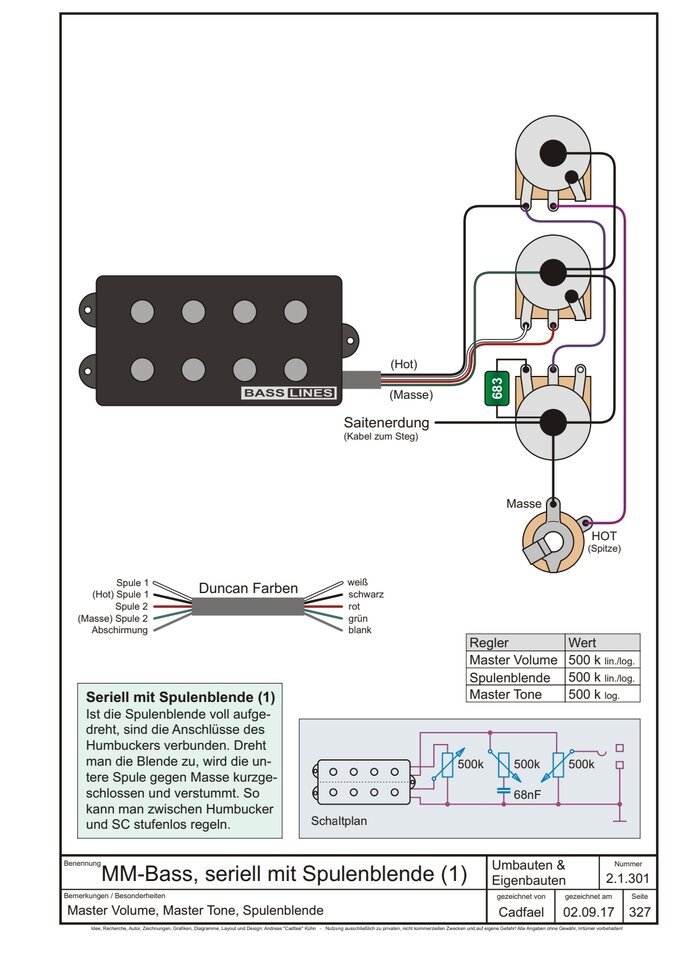

Das Bild vom Kabel habe ich aus Cadfaels Sammlung kopiert. Der Pickup in meinem Harley Benton Low Budget Bass ist sicher nicht von Seymour Duncan ..



[Ratterbass]

Passiv war vorher kein Problem. Es geht um den Anschluss an einen aktiven Preamp. Da gibt es nur 2 Pins.
Das Bild vom Kabel habe ich aus Cadfaels Sammlung kopiert. Der Pickup in meinem Harley Benton Low Budget Bass ist sicher nicht von Seymour Duncan ..

Wie war der denn vorher angeschlossen? Da müssen ja Kabel zusammen gewesen sein.



[schatten]

Der Pickup in meinem Harley Benton Low Budget Bass ist sicher nicht von Seymour Duncan ..

Dann mußt du, wie schon gesagt wurde, die Kabelbelegung durch Ausprobieren ermitteln, außer die Kabelfarben sind zufällig die gleichen.
Mit einem Multimeter (Durchgangsprüfung) kannst du zumindest schon checken, welche zwei Kabel jeweils zu einer Spule gehören.

Nebenbei könntest du auch noch den Widerstand einer Spule messen. Der Preamp ist für einen eher niederohmigen PU (ca. 3 KOhm pro Spule) ausgelegt.



[frutnica]

Der war passiv und ich hab ihn jetzt umgebaut.

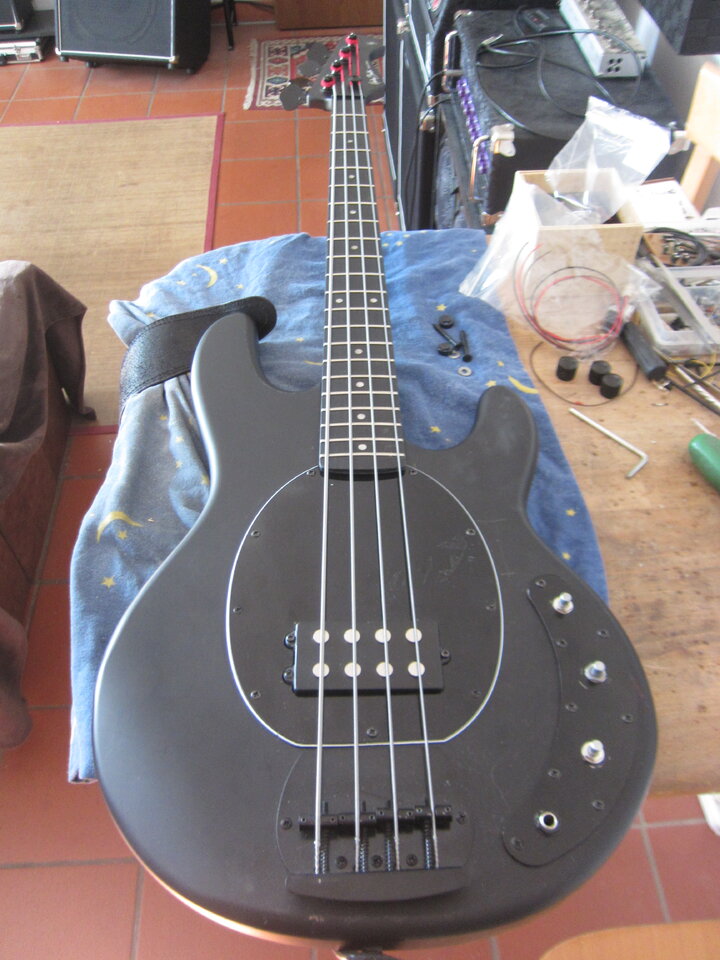

Vorher war er so:

Jetzt aktiver Preamp mit nur noch 2 Anschlusspins.

Aber ich denke, die Lösung liegt an der Aufteilung (siehe oben) der Kabel.

Ich probiere es morgen. Heute komme ich nicht mehr dazu ...



[Bass_Zicke]

Passiv war vorher kein Problem. Es geht um den Anschluss an einen aktiven Preamp. Da gibt es nur 2 Pins.
Das Bild vom Kabel habe ich aus Cadfaels Sammlung kopiert. Der Pickup in meinem Harley Benton Low Budget Bass ist sicher nicht von Seymour Duncan ..

.... du mußt einfach die beiden drähte zusammen als hot machen , die vorher an den schleifern der potis waren . .... dann die anderen beiden und den schirm an masse .



[Bass_Zicke]

.... achso , der hb mm styl pick up passt nicht optimal .... meine beschreibung oben ist dann auch parallel schaltung .

wenn du den pick up seriell verdrahtest ( oder über push pull poti umschaltbar ) mußt du den pu ziemlich weit von den saiten weg drehen , da sonst der pre amp clippen kann .



[schatten]

Vorher war er so:

Sicher? AFAIK haben die HB eine Parallelschaltung mit 2x Volume.



[Bass_Zicke]

Sicher? AFAIK haben die HB eine Parallelschaltung mit 2x Volume.

so war zumindest auch der , den ich hier zum umbau hatte



[frutnica]

So, zumindest kommt Mal ein Ton raus. Ich habe die Kabel jetzt entsprechend angebracht. Aber leider ist er viel zu leise. Das Problem hatten andere auch schon, wie ich das hier im Forum lesen konnte.

Er gibt auch Töne aus, wenn keine Batterie eingelegt ist und es verändert sich auch die Lautstärke nicht, ob die Batterie drin ist oder nicht.

Hab ich möglicherweise die 4 Kabel falsch zugeordnet? Hat jmd. vllcht. einen Plan, wie die Kabel bei dem HB-Pickup belegt sind? Im Netz könnte ich nichts finden.

Oder ist das Problem gar ein anderes?



[Bass_Zicke]

Er gibt auch Töne aus, wenn keine Batterie eingelegt ist und es verändert sich auch die Lautstärke nicht, ob die Batterie drin ist oder nicht.

.... dann ist da was nicht richtig , was aber nicht mit der pu verdrahtung zusammenhängt .

schau dir nochmal genau die verdrahtung der ausgangsbuchse und batterie an



[Kalmar]

Da ist irgendwas arg daneben. Hast Du ein Multimeter? Damit findest Du die zusammengehörigen Kabelpaare des Pickups - die haben irgendwas von 5-10kOhm. Polarität ist da nicht so wichtig, das kannst Du später noch korrigieren. Du kannst sie ja erstmal direkt auf die Ausgangsbuchse löten (Hot und GND beachten!) und am Verstärker lauschen. Wenn das klappt und nicht zu dünne klingt, ist der Preamp dran.



[frutnica]

Verkabelungsfehler am Ausgang könnte ich nicht entdecken

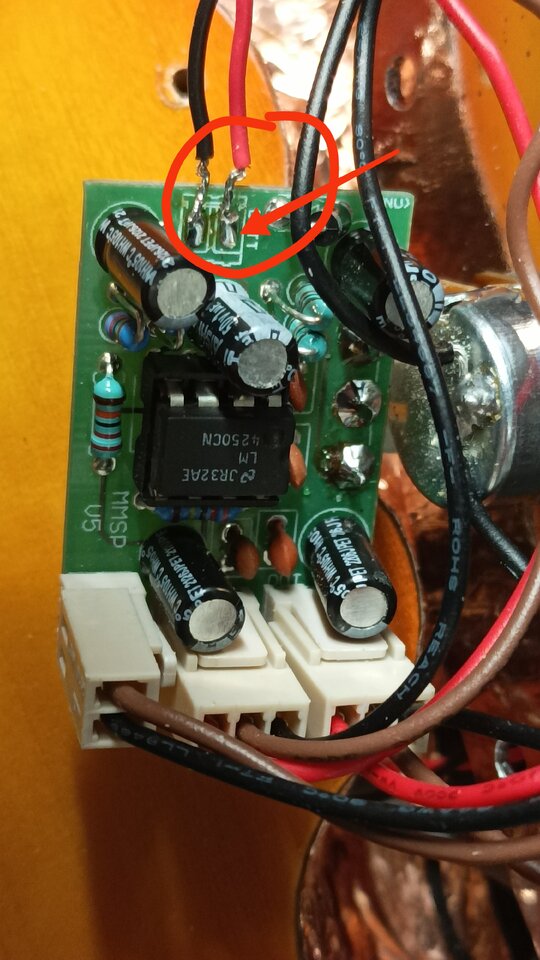

Hab ich die Batterie nun richtig abgeklemmt (auf dem Bild das rote Kabel ist Plus)



[frutnica]

Verkabelungsfehler am Ausgang könnte ich nicht entdecken

Hab ich die Batterie nun richtig abgeklemmt (auf dem Bild das rote Kabel ist Plus)

Anhang anzeigen 652776

Edit: die beiden Kabel sind normal nicht so lose dran. Hätte sie eben nur ab- und fürs Bild wieder drangelötet.



[Bass_Zicke]

laut diesem plan , ja

https://musikding.de/docs/musikding/classbass/Bauanleitung_V3.pdf

du müßtest am ic pin 7 ca 9 volt zu pin 4 haben .

und an pin 2 3 und 6 die hälfte .
