Help me!!! 3-Weg-Switch/EQ Musicman anschließen....

Basspekoe

Basspekoe

...schon ein bißchen bassverrückt ;)
Beiträge
6.385
Lösungen
5
Ort
Seligenstadt
Bassix
ß648.908
Hallo

Wer hat einen Schaltplan für einen Musicman Stingray5 (Bj.2002)..?

Alternativ:
Macht Fotos von eurer Elektronik, so dass ich sehen kann, wo welche Leitung angelötet werden muss...

Ich muss eine ausgebaute Elektronik eines Stingray5 wieder einbauen und finde nichts brauchbares im Internet.
Wichtig: Wo sitzen Brücken und wo wird der PU angelötet...

I NEED HELP !!!!

Basspekoe schrieb:
Hallo

Wer hat einen Schaltplan für einen Musicman Stingray5 (Bj.2002)..?

Alternativ:
Macht Fotos von eurer Elektronik, so dass ich sehen kann, wo welche Leitung angelötet werden muss...

Ich muss eine ausgebaute Elektronik eines Stingray5 wieder einbauen und finde nichts brauchbares im Internet.
Wichtig: Wo sitzen Brücken und wo wird der PU angelötet...

I NEED HELP !!!!
Zum Vergrößern anklicken....
ich fotografier mal in meinen rein.

kann mich erinnern daß der anfang 90 monatelang bei session lag, genau aus dem grund. es gab etliche versionen von MuMa, selbes jahr, selbes modell.
kocht wohl jeder sein eigenes süppchen 🤷🏻‍♂️

Letztlich kam hilfe direkt vom werk, muss mal sehen ob ich die kopie des faxes noch hab

Zuletzt bearbeitet:

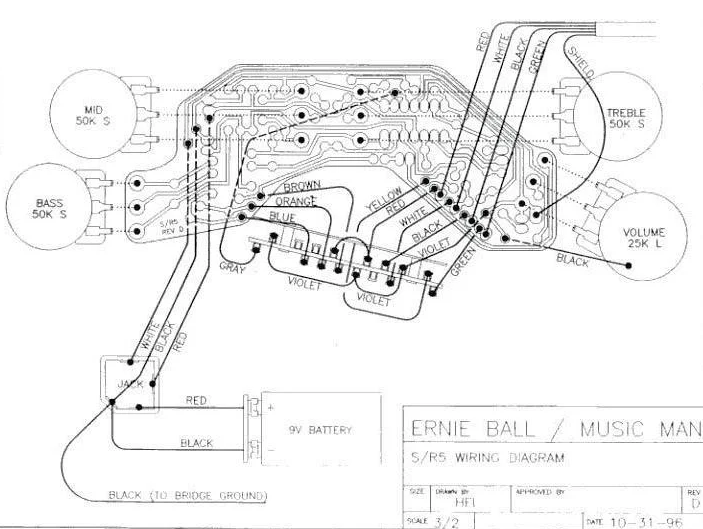

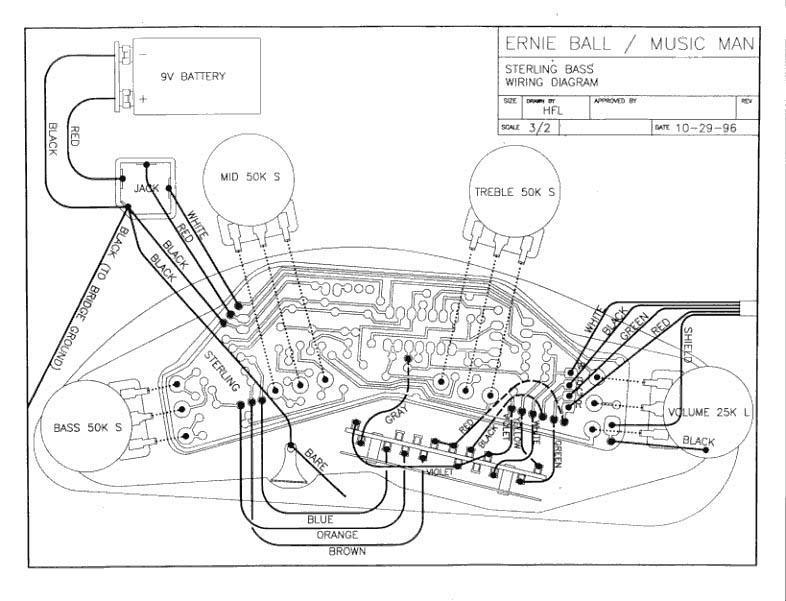

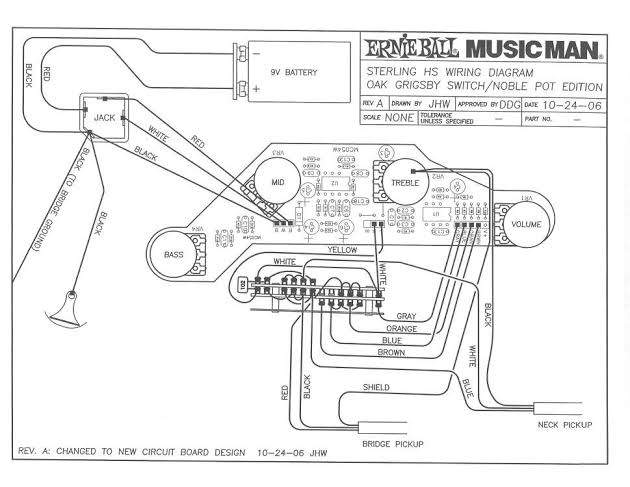

Hi, hier sind verschiedene Schaltungen mit MehrWegSchalter, evtl. passt ja eine

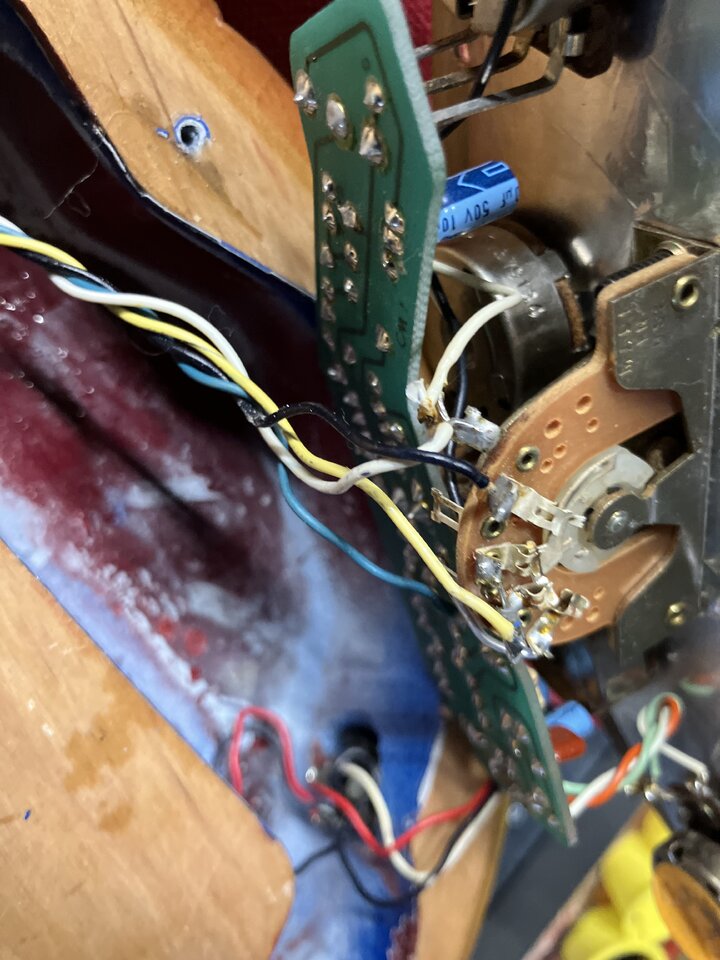

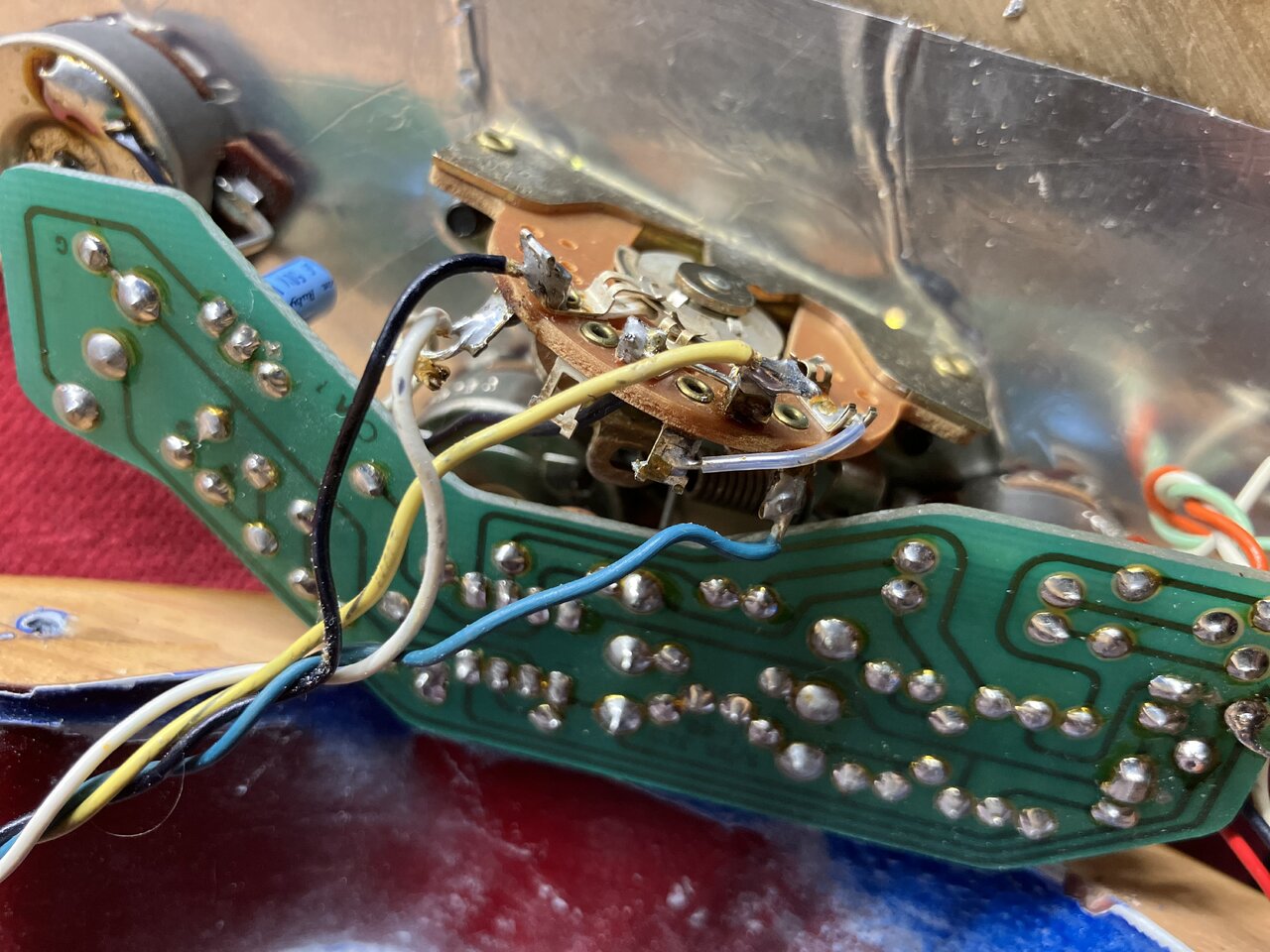

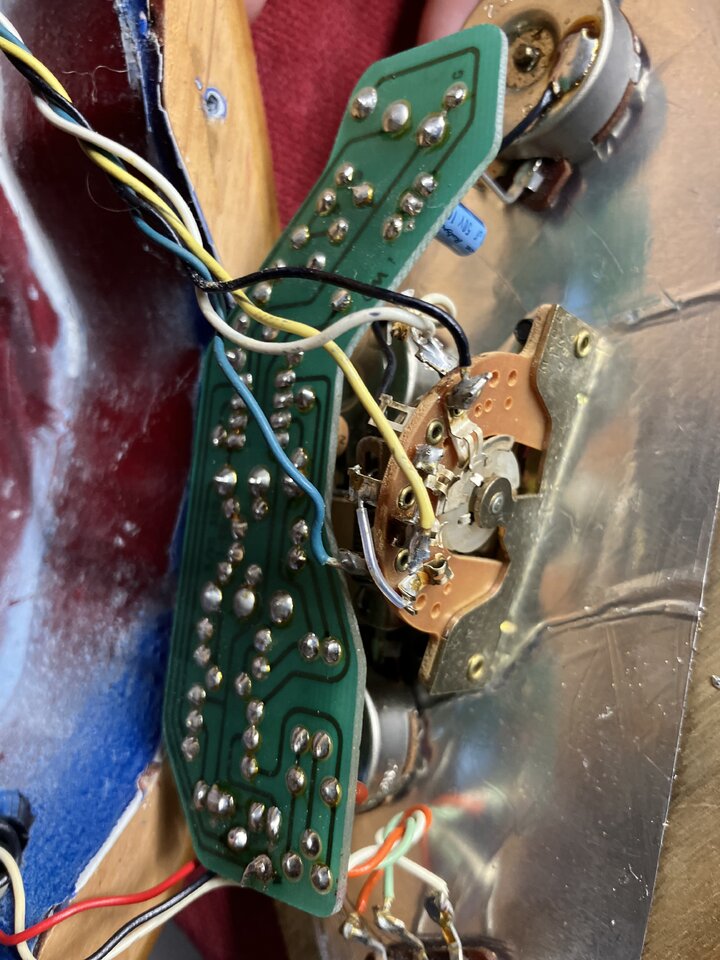

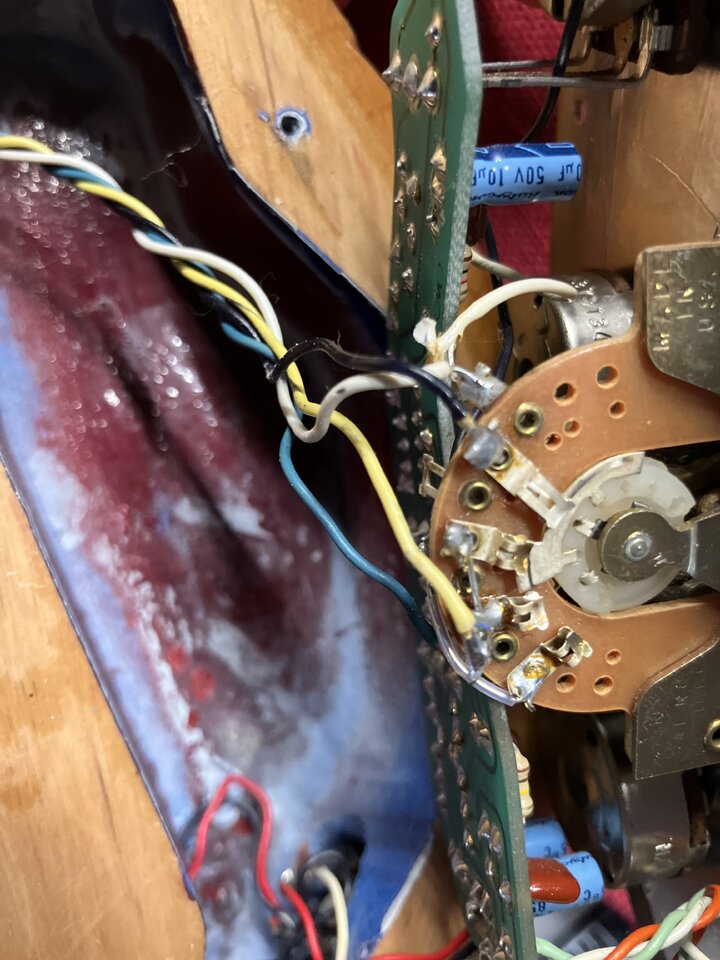

hier mal paar fotos aus dem
innersten meines 91er Rays


Anhänge

  • IMG_1113.jpeg
    138,7 KB · Aufrufe: 62
  • IMG_1114.jpeg
    120,4 KB · Aufrufe: 59
  • IMG_1115.jpeg
    124,8 KB · Aufrufe: 59
  • IMG_1116.jpeg
    214 KB · Aufrufe: 61

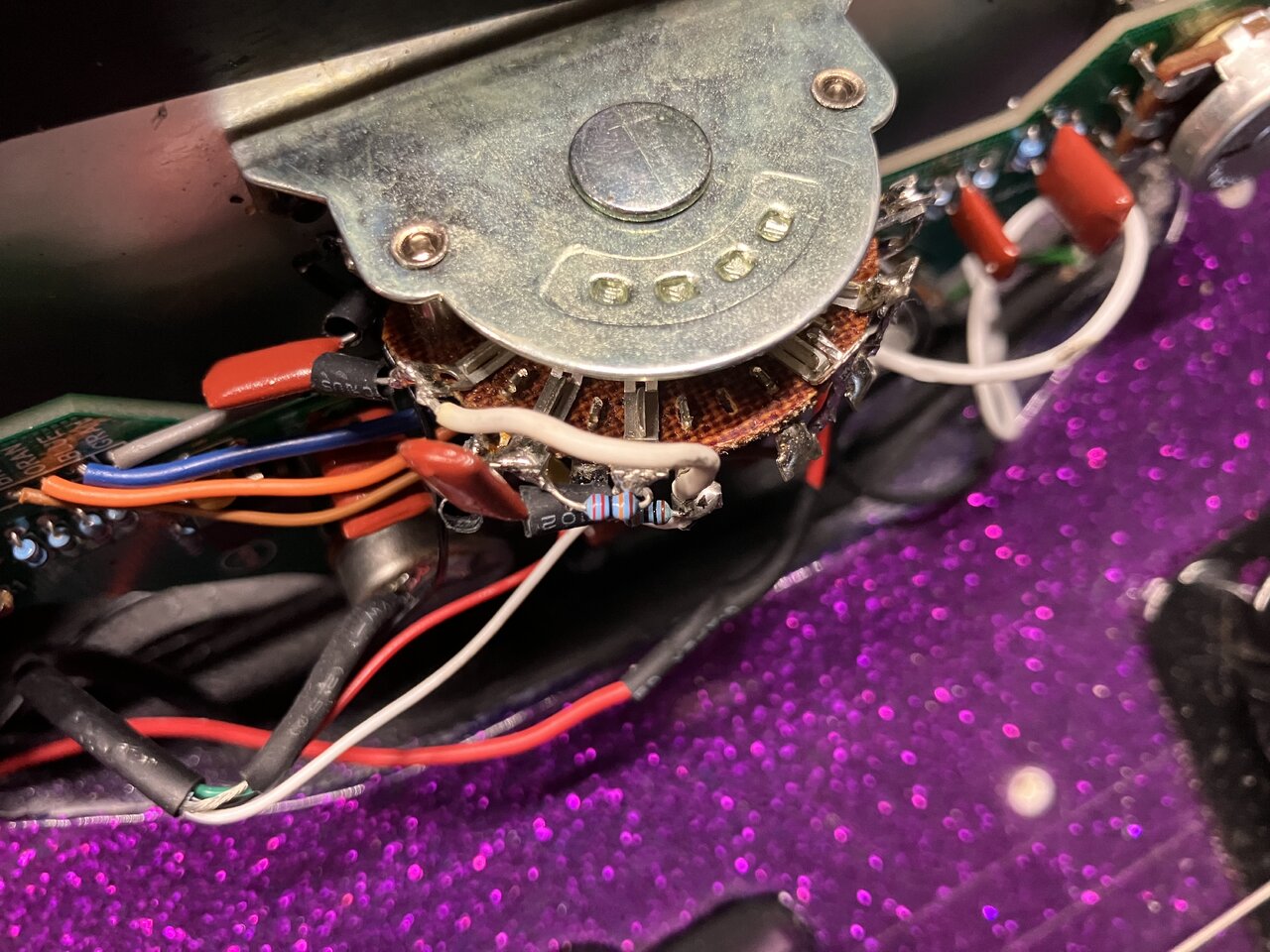

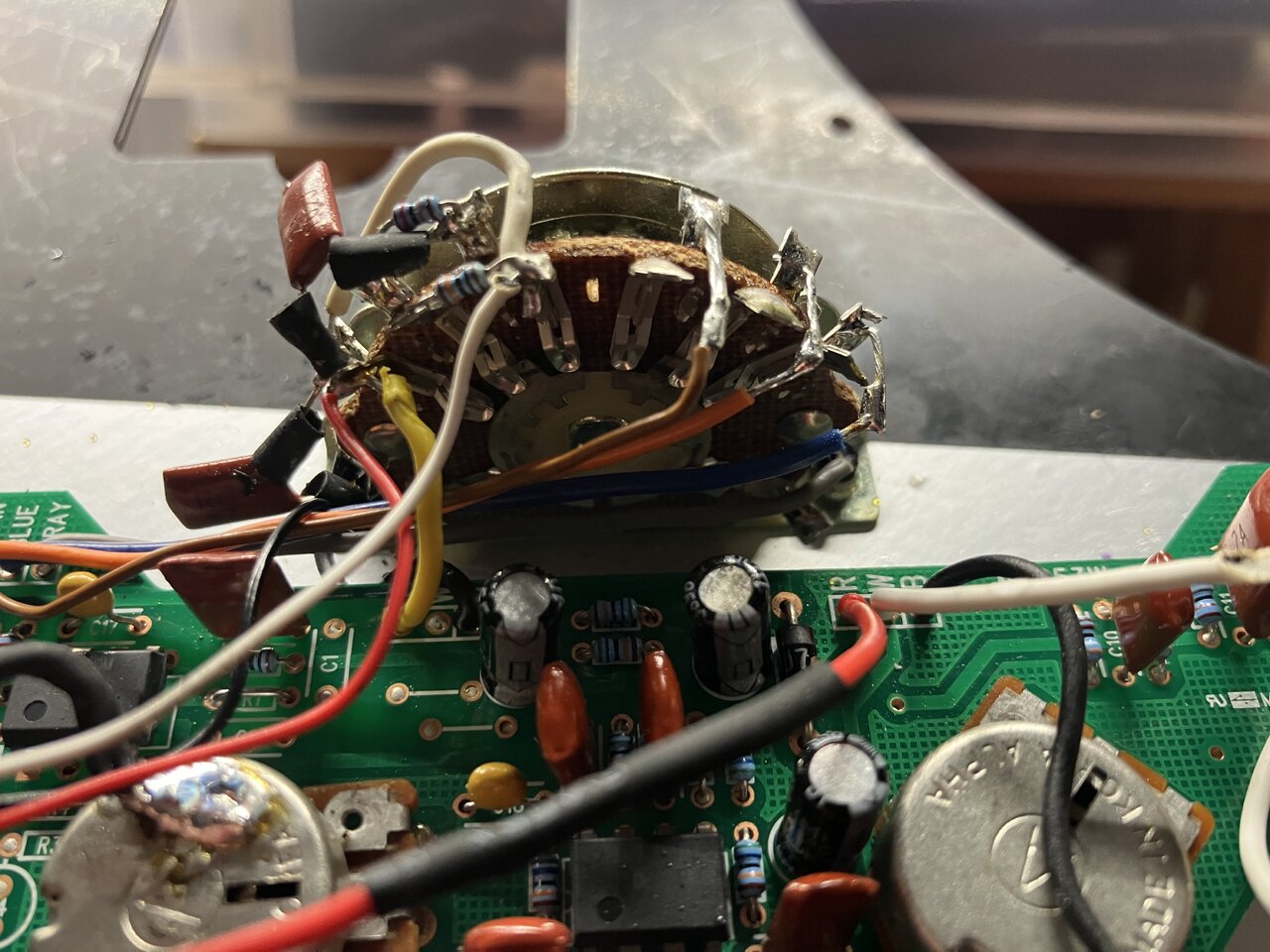

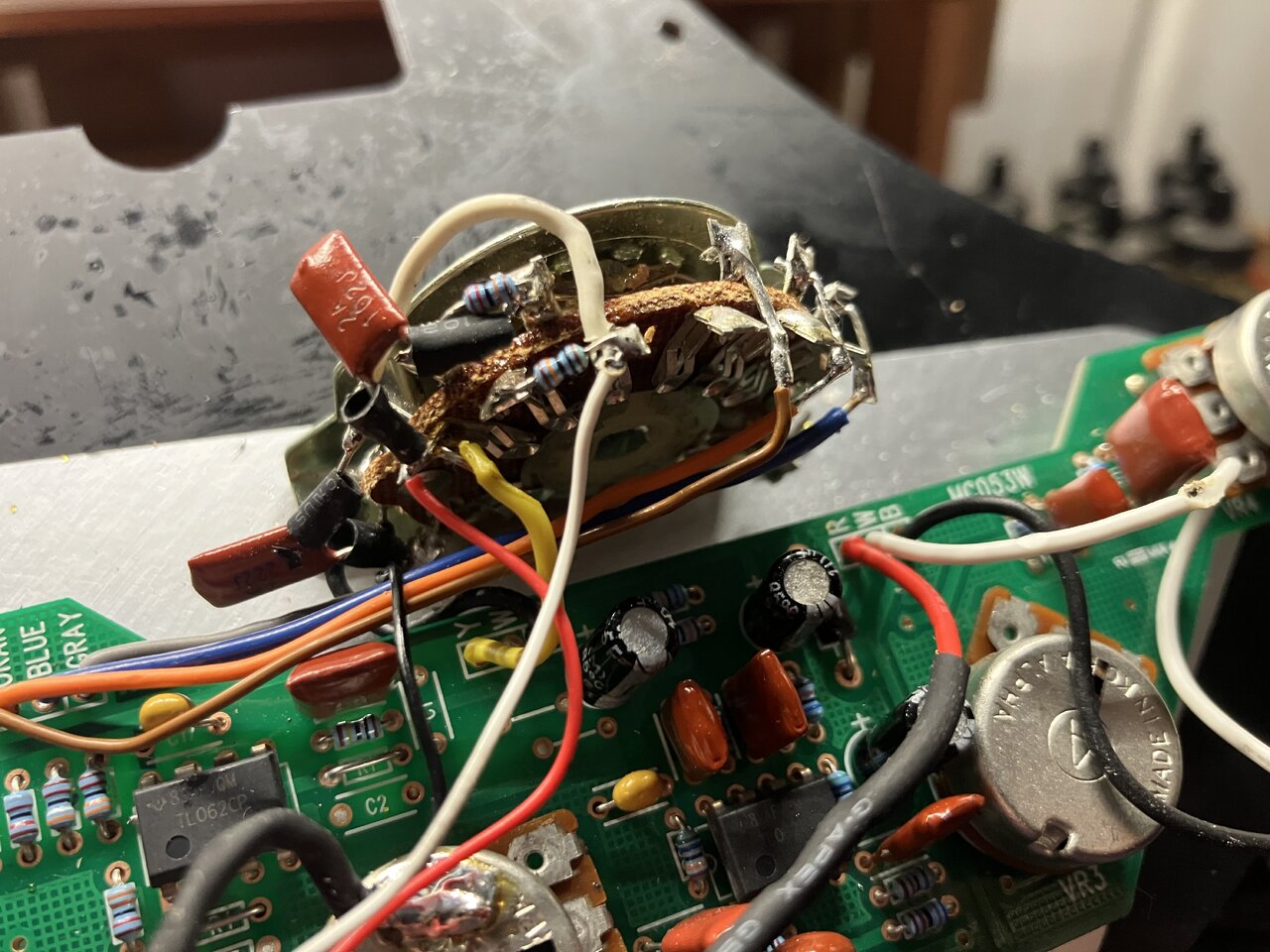

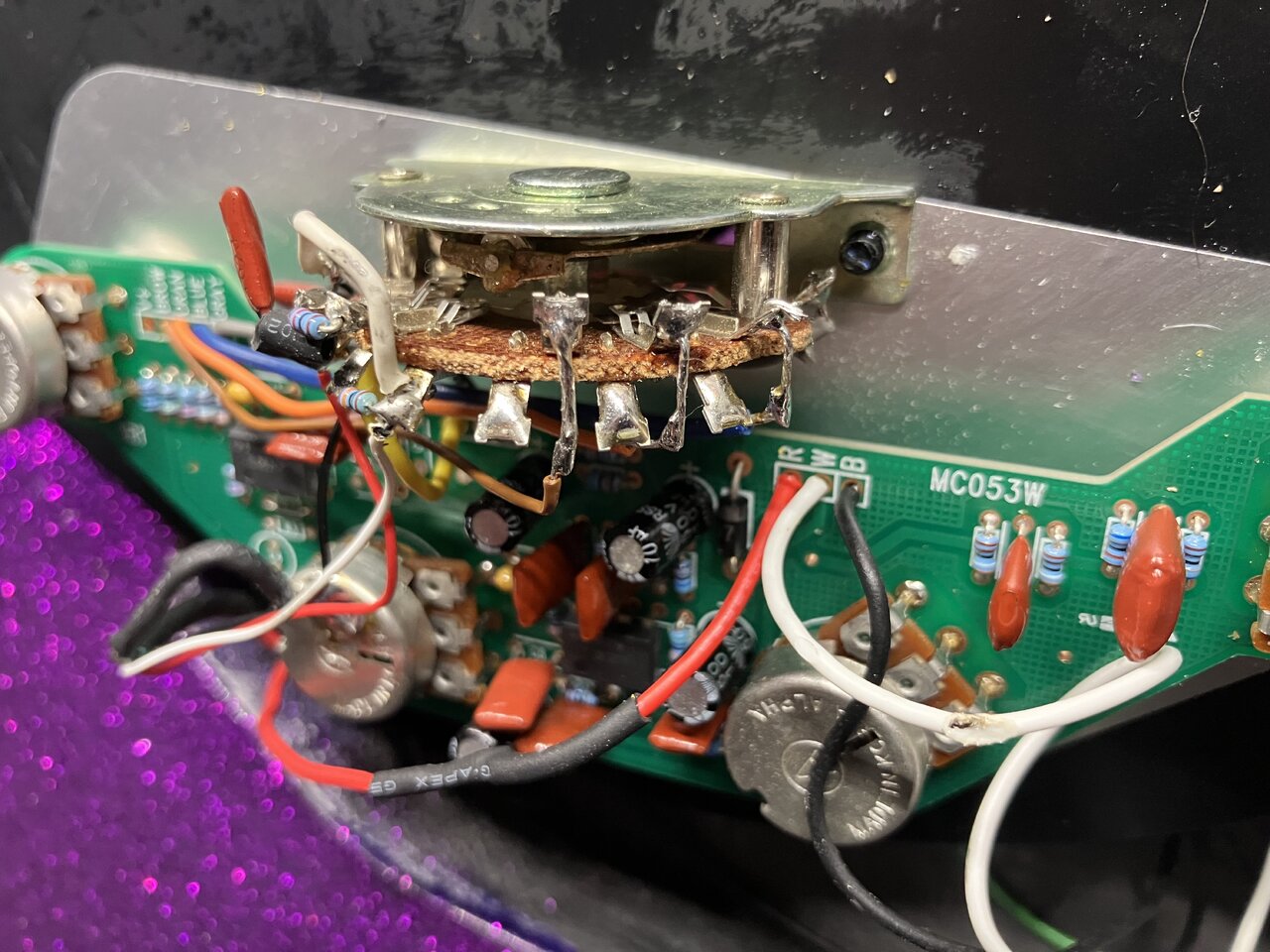

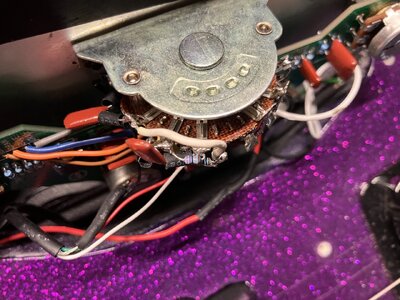

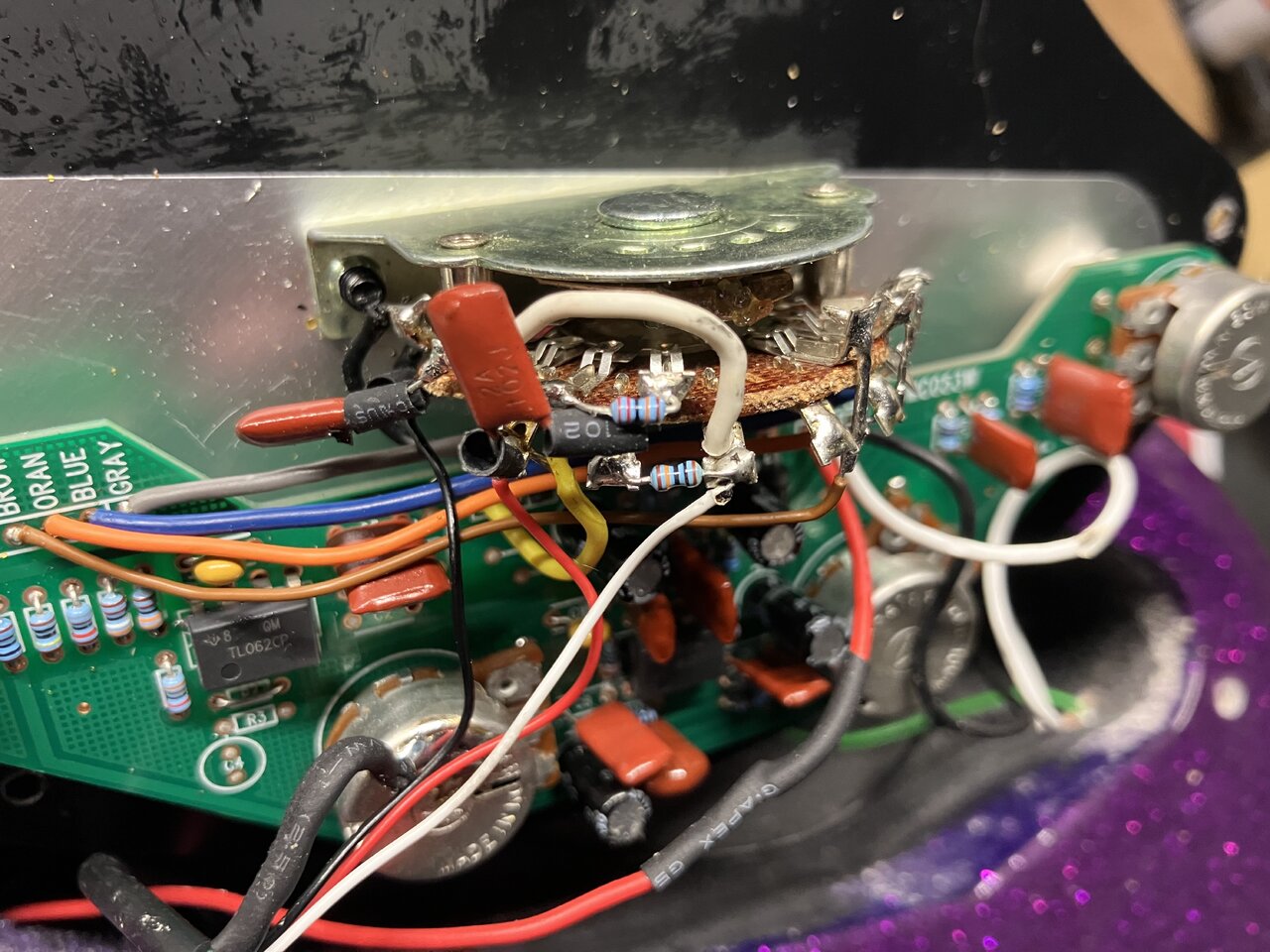

und auch wie der Sterling verdrahtet ist - das sieht wesentlich komplexer aus


Anhänge

  • IMG_1117.jpeg
    221 KB · Aufrufe: 55
  • IMG_1118.jpeg
    204,9 KB · Aufrufe: 50
  • IMG_1119.jpeg
    218,4 KB · Aufrufe: 56
  • IMG_1121.jpeg
    239,9 KB · Aufrufe: 56
  • IMG_1120.jpeg
    217,5 KB · Aufrufe: 58

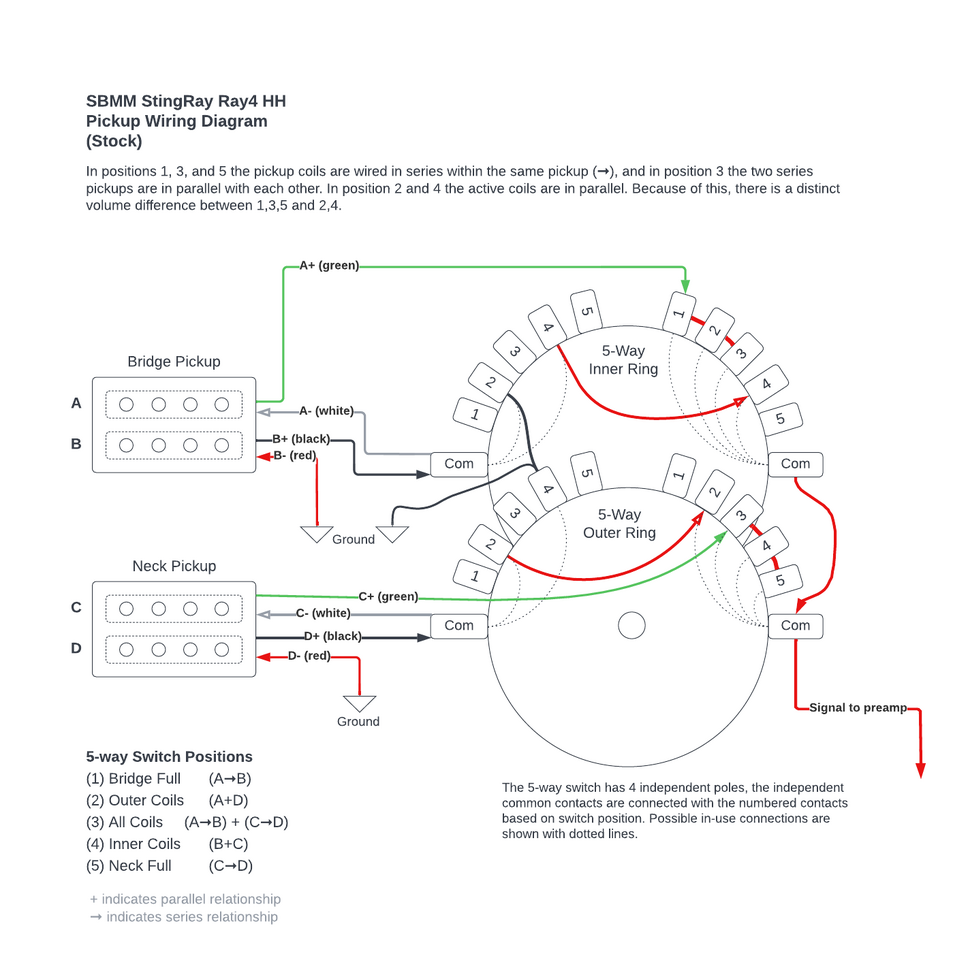

ich habe hier noch die Verdrahtung des 5-fach Schalters (4HH und 5HH). Vielleicht hilfts:


Der 3-fach Schalter ist wesentlich einfacher: erste Stellung beide Spulen in Serie, Mittelstellung hinter PU Spule in serie mit Phantomspule, letzte Stellung beide Spulen parallel. Davon habe ich aber kein Diagramm.

Vielen Dank @haebbe58 , @daphonque und @TheBass , ihr seid klasse ... :-)

haebbe58 schrieb:
Hi, hier sind verschiedene Schaltungen mit MehrWegSchalter, evtl. passt ja eine

Anhang anzeigen 785250

Anhang anzeigen 785248
Anhang anzeigen 785247
Zum Vergrößern anklicken....
...die kenne ich, passen aber leider nicht. :-(

TheBass schrieb:
ich habe hier noch die Verdrahtung des 5-fach Schalters (4HH und 5HH). Vielleicht hilfts:
Anhang anzeigen 785353

Der 3-fach Schalter ist wesentlich einfacher: erste Stellung beide Spulen in Serie, Mittelstellung hinter PU Spule in serie mit Phantomspule, letzte Stellung beide Spulen parallel. Davon habe ich aber kein Diagramm.
Zum Vergrößern anklicken....
Der HH passt leider auch nicht. Der 3Weg-Schalter ist ziemlich aufwendig verdrahtet. Sonst hätte ich das Problem nicht... :-(


daphonque schrieb:
hier mal paar fotos aus dem
innersten meines 91er Rays
Zum Vergrößern anklicken....
Passt auch nicht... :-(


daphonque schrieb:
und auch wie der Sterling verdrahtet ist - das sieht wesentlich komplexer aus
Zum Vergrößern anklicken....
...jaaa, das sieht gut aus. Das ist die Version mit dem 3-Spuler-PU.
So sieht es bei mir auch aus. Ich versuche es mal nächste Woche damit. Wenn du noch Fotos hast, immer her damit... sieht schonmal vielversprechend aus. :-)
Danke dir sehr... :-)







Ich habe parallel auch Musicman mal angeschrieben. Wenn was kommt, dann teile ich das gerne...

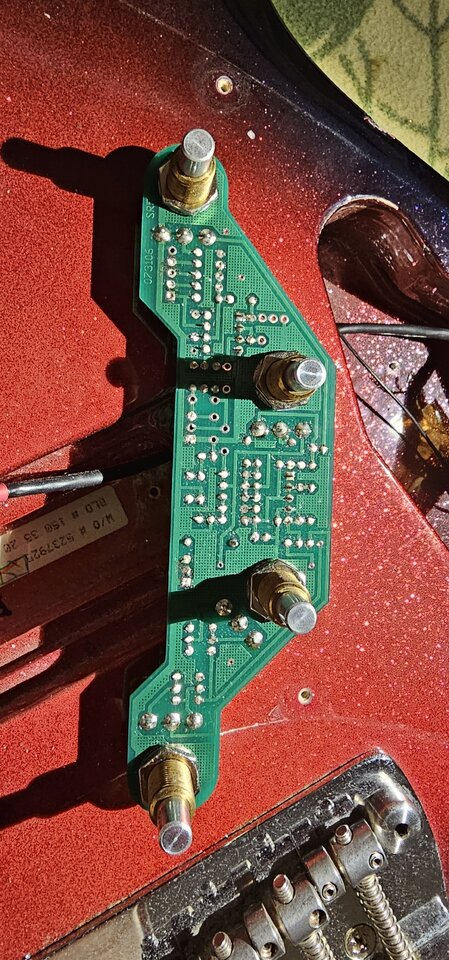

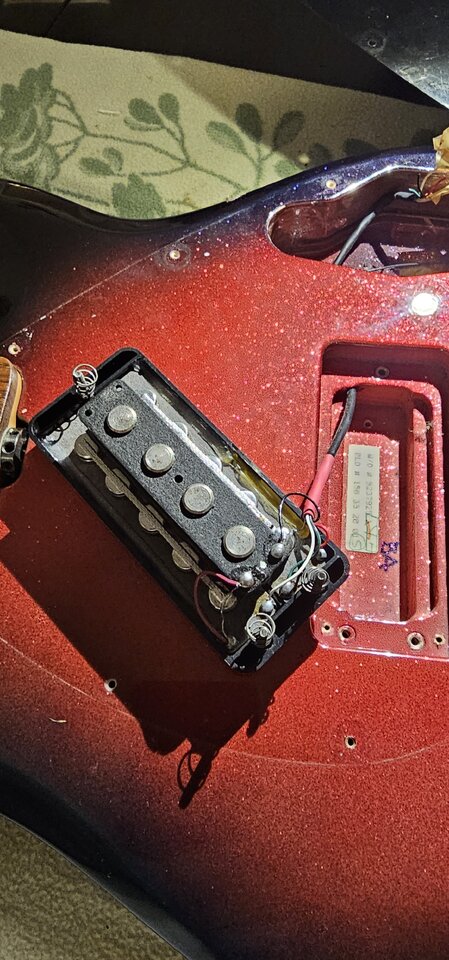

In dem Stingray werkelt vorübergehend ein Schalltechnik_04 NE_04 Onboard-Preamp. Schließlich möchte der Bass gespielt werden...
Ich muss sagen, der Stingray klingt damit hervorragend. Ultradirekt und extrem knurrig (Frequenzpoti auf Linksanschlag) und 100% Musicman-Ton. Eigentlich voll ok so...
Bedienfeld zur Zeit: Volumen, Tone, Frequenz-Regler (NE_04), Deep/Shallow/Flat-Switch (NE_04)

Aber er wird wieder original zurück gebaut... ;-)





...hat bisher auch gut Arbeit gekostet. Siffig gewesen, beschissen eingestellt, alles angelaufen, usw.. war echt verwahrlost...

Basspekoe schrieb:
...jaaa, das sieht gut aus. Das ist die Version mit dem 3-Spuler-PU.
So sieht es bei mir auch aus. Ich versuche es mal nächste Woche damit. Wenn du noch Fotos hast, immer her damit... sieht schonmal vielversprechend aus. :-)
Danke dir sehr... :-)
Zum Vergrößern anklicken....
meld dich gern nochmal wenn ich dir andere fotos machen sollte.
hab ihn gleich wieder zusammengeschraubt


Basspekoe schrieb:
In dem Stingray werkelt vorübergehend ein Schalltechnik_04 NE_04 Onboard-Preamp
Zum Vergrößern anklicken....
Spannend!
Magst du das mal genauer ausführen? Wie hast du das mit den Potis und dem Schalter gelöst? Wie groß ist das Ding (basst in's Elektronik - Fach?)?
Machst du mal ein Foto von hinten?

Hintergrund: Ich plane gerade mein nächstes Projekt.💡

Basspekoe schrieb:

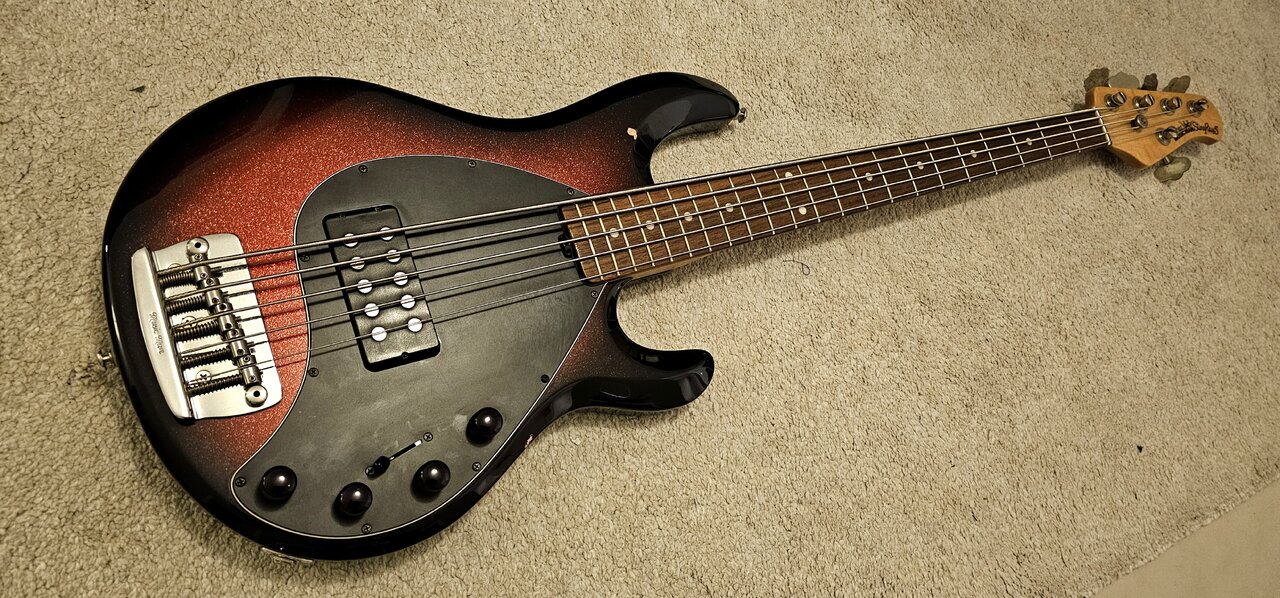

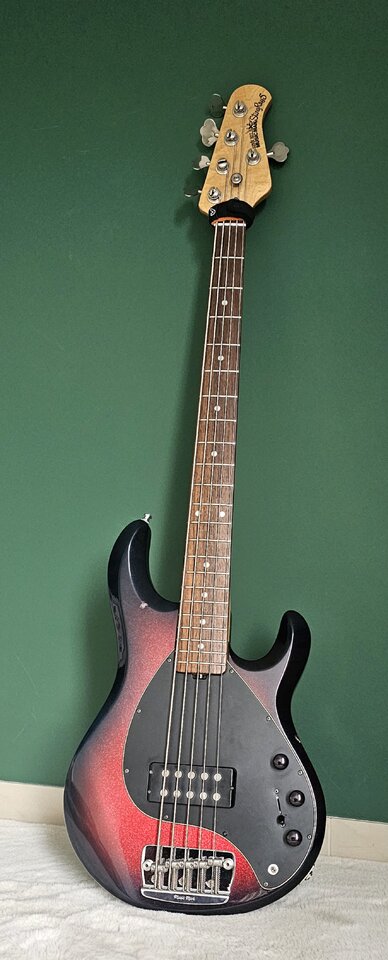

In dem Stingray werkelt vorübergehend ein Schalltechnik_04 NE_04 Onboard-Preamp. Schließlich möchte der Bass gespielt werden...
Ich muss sagen, der Stingray klingt damit hervorragend. Ultradirekt und extrem knurrig (Frequenzpoti auf Linksanschlag) und 100% Musicman-Ton. Eigentlich voll ok so...
Bedienfeld zur Zeit: Volumen, Tone, Frequenz-Regler (NE_04), Deep/Shallow/Flat-Switch (NE_04)

Aber er wird wieder original zurück gebaut... ;-)

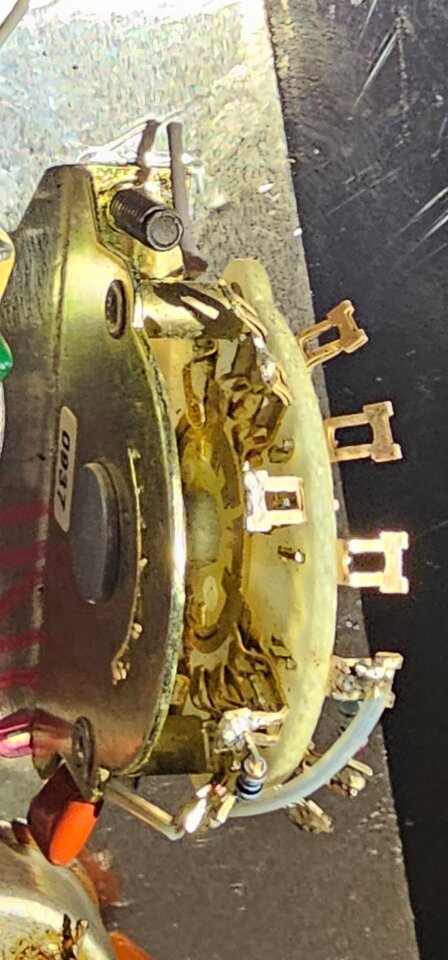

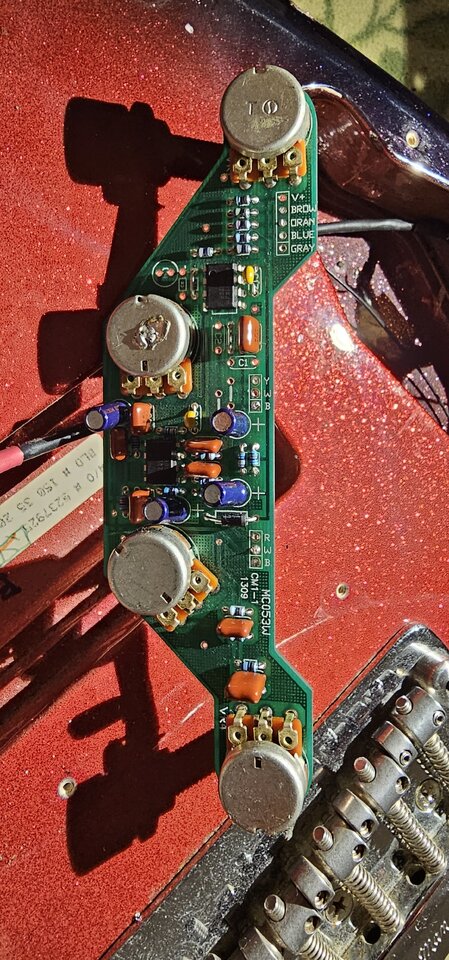

Anhang anzeigen 785419

Anhang anzeigen 785421

...hat bisher auch gut Arbeit gekostet. Siffig gewesen, beschissen eingestellt, alles angelaufen, usw.. war echt verwahrlost...
Zum Vergrößern anklicken....
Was für eine Farbe ist das denn? Sieht wie metallic-rot aus.

bassilisk schrieb:
Spannend!
Magst du das mal genauer ausführen? Wie hast du das mit den Potis und dem Schalter gelöst? Wie groß ist das Ding (basst in's Elektronik - Fach?)?
Machst du mal ein Foto von hinten?

Hintergrund: Ich plane gerade mein nächstes Projekt.💡
Zum Vergrößern anklicken....
Ich sende später mal ein Foto und Beschreibung... :-)

Basspekoe schrieb:

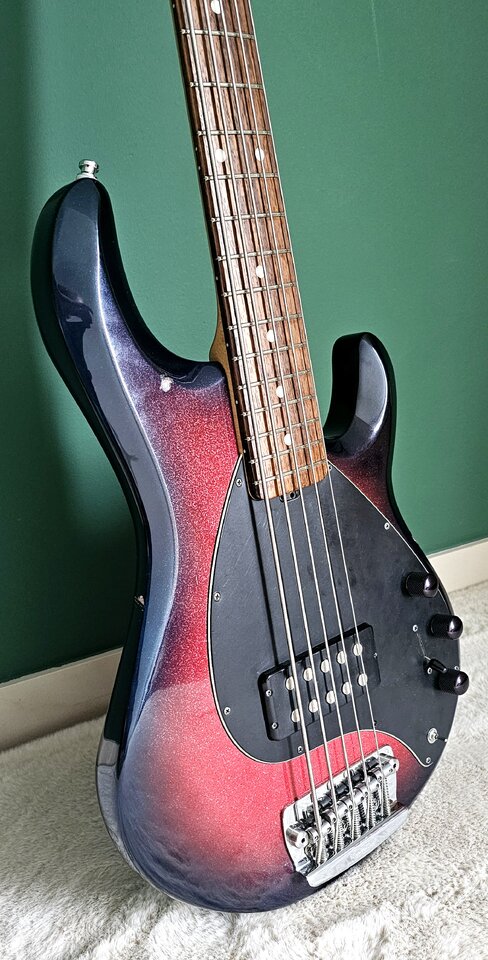

Burnt Apple ...nennt sich die Farbe.
Sunburst in Metallic mit Glitzer, könnte man dazu sagen...

Anhang anzeigen 785659

Ist schon bissi Prono
Zum Vergrößern anklicken....

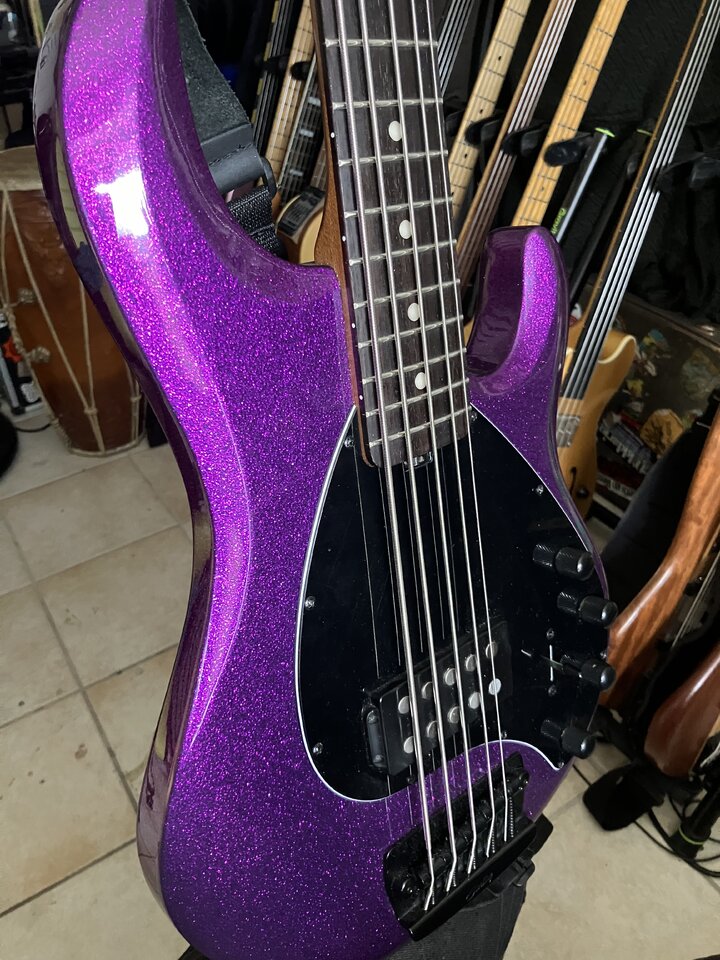

dann ist der voll Porno - aber deshalb hab ich mir den Sterling auch geholt.
Einen echten alten Ray hatte ich ja schon 😊

Und muss sagen daß mir der Sterling im Klang und Haptik besser gefällt.
Tuner sind getauscht - der Dreiwegeschalter muckt aber auch schon…


Anhänge

  • IMG_1129.jpeg
    183,9 KB · Aufrufe: 46
bassilisk schrieb:
Spannend!
Magst du das mal genauer ausführen? Wie hast du das mit den Potis und dem Schalter gelöst? Wie groß ist das Ding (basst in's Elektronik - Fach?)?
Machst du mal ein Foto von hinten?

Hintergrund: Ich plane gerade mein nächstes Projekt.💡
Zum Vergrößern anklicken....

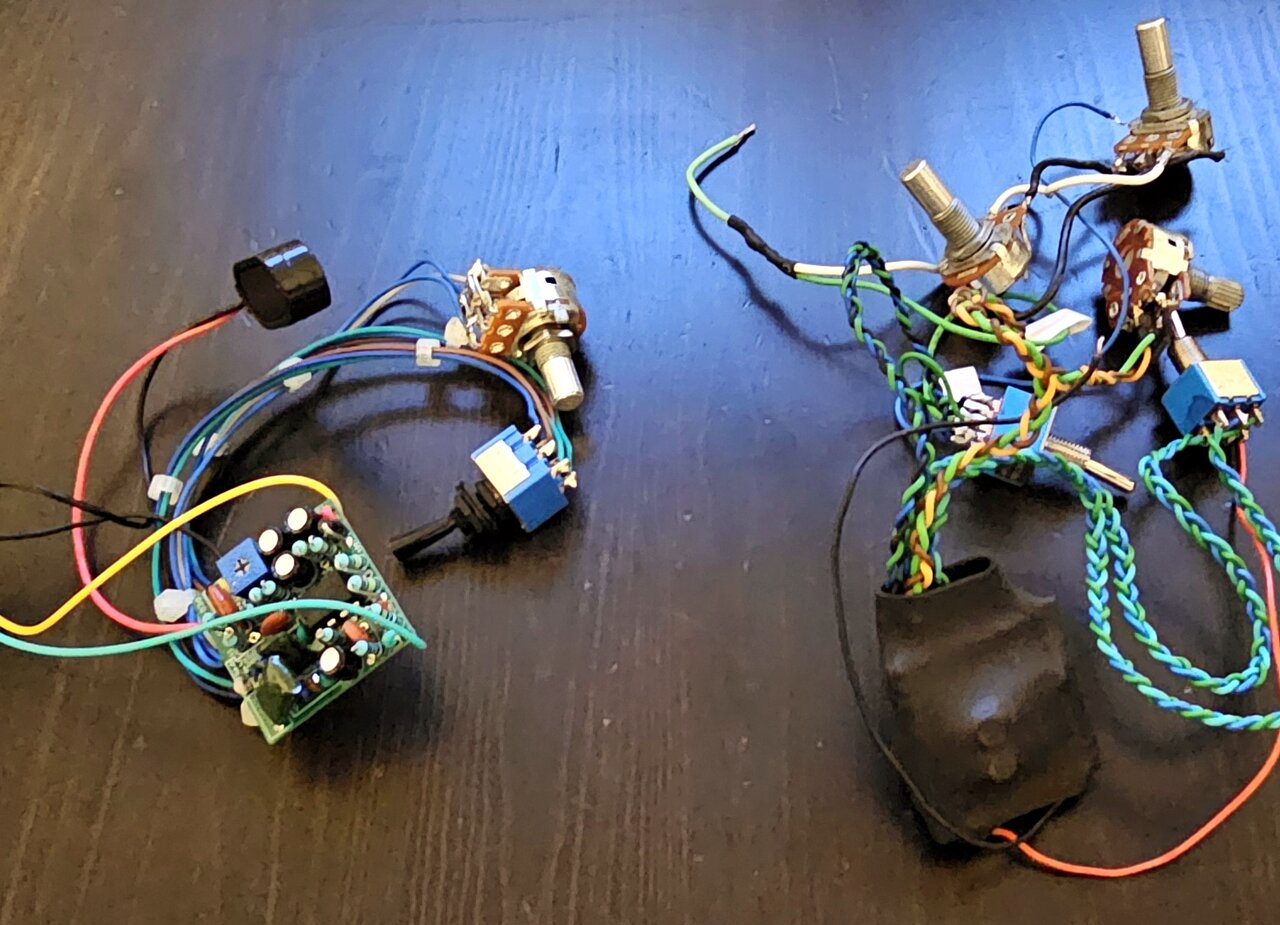

So sehen die NE_04 Onboard-Preamps aus....



Das sind eigene Platinen. Die Schaltung ist aber dieselbe...
Passen in ein normales E-Fach hinein...
