Rückfällig nach 25 Jahren
- Beiträge
- 9.777
- Bassix
- ß305.240
Was kann @SteelHeart98 dafür, wenn es bei Dir so lange gedauert hätte, so ein Diagramm zu zeichnen?Statt das Diagramm zu zeichnen, hättest Du in der selben Zeit auch einfach den Bass bauen können.
SteelHeart98
Klemmbaustein-Bassist

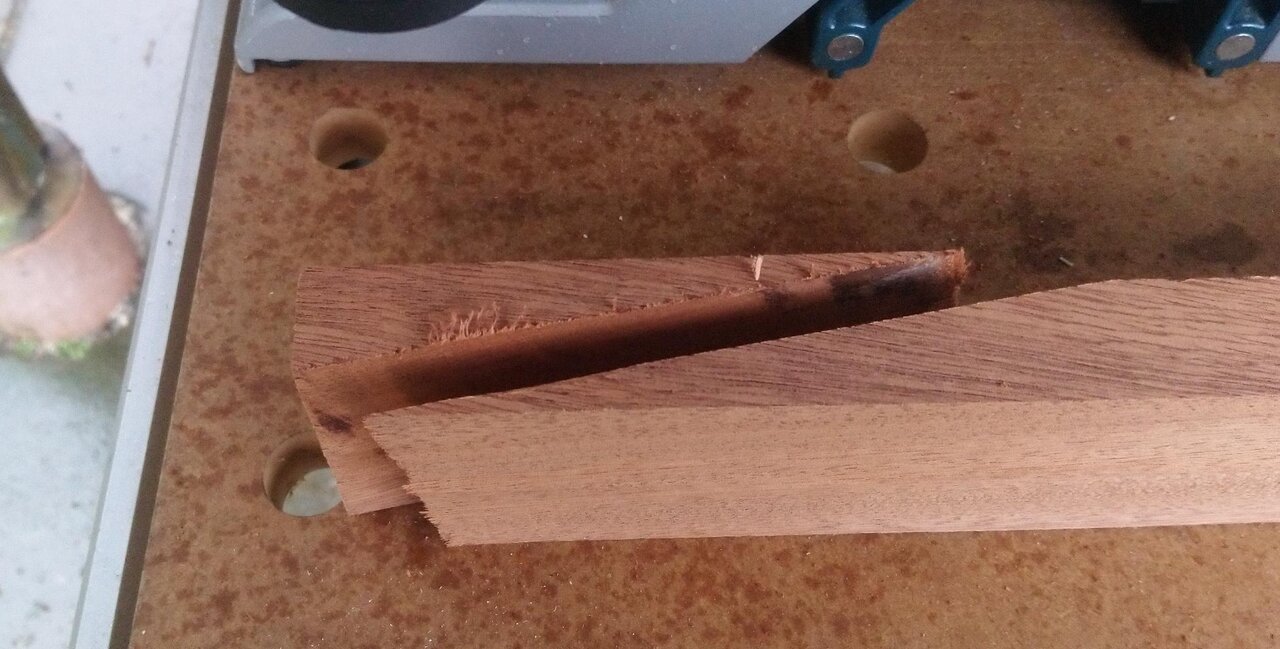

Heute gings weiter mit dem Hals. Zuerst die Schräge für die Kopfplatte mit der Kapp- und Gehrungssäge

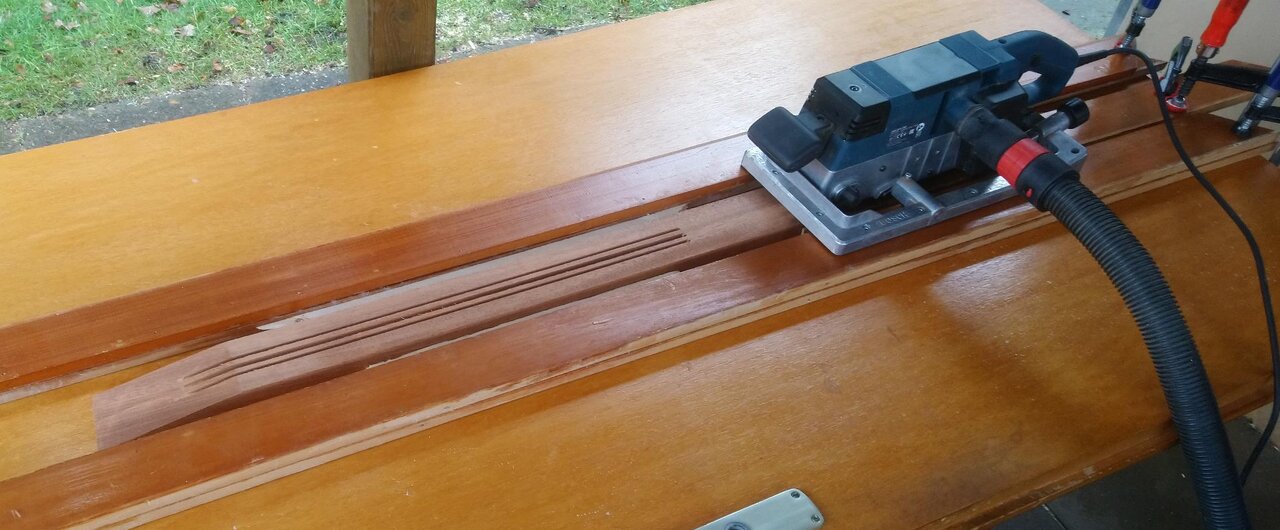

dann die Kanäle für Halsspannstab und Carbonstäbe erst mit der Kreissäge vorgesägt und dann mit der Oberfräse auf die richtige Breite gebracht und die Halsoberseite mit dem Bandschleifer abgerichtet

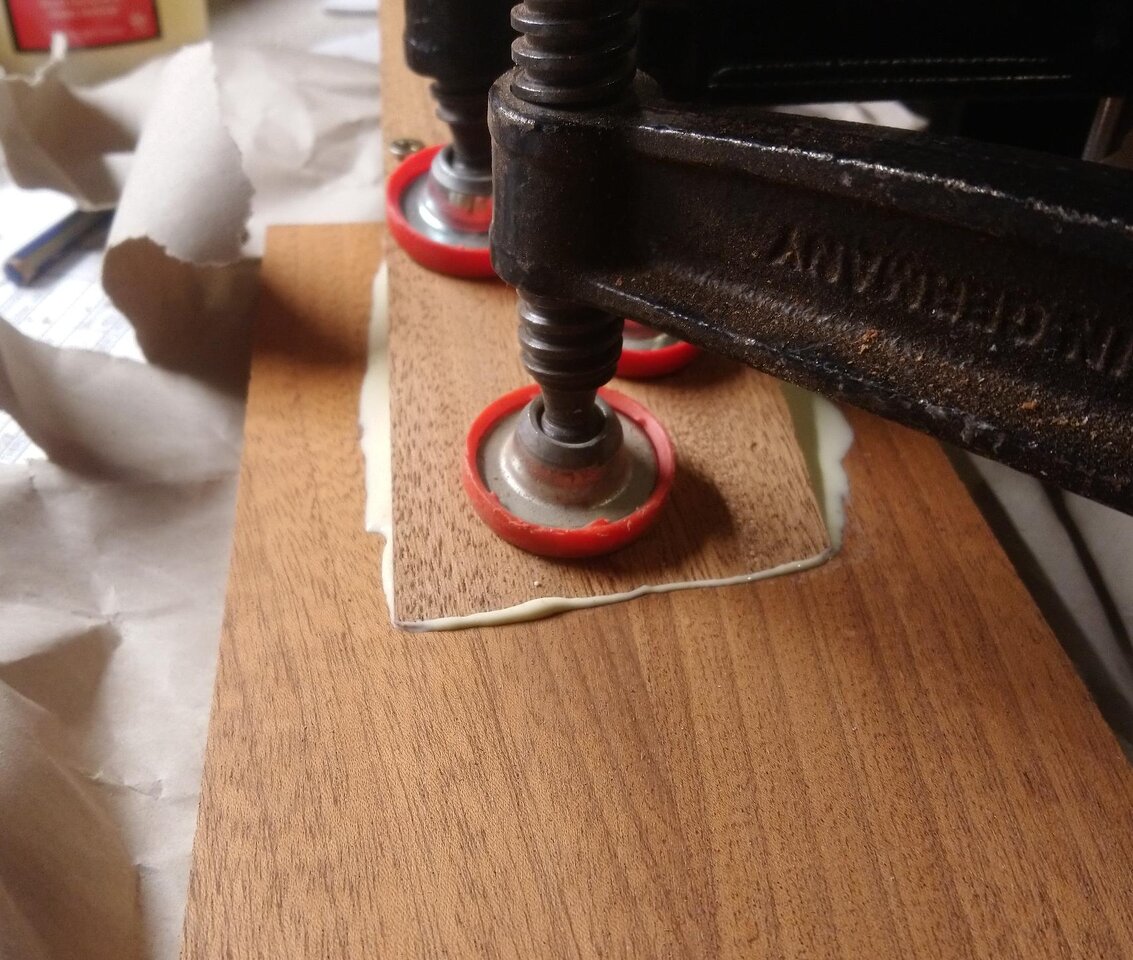

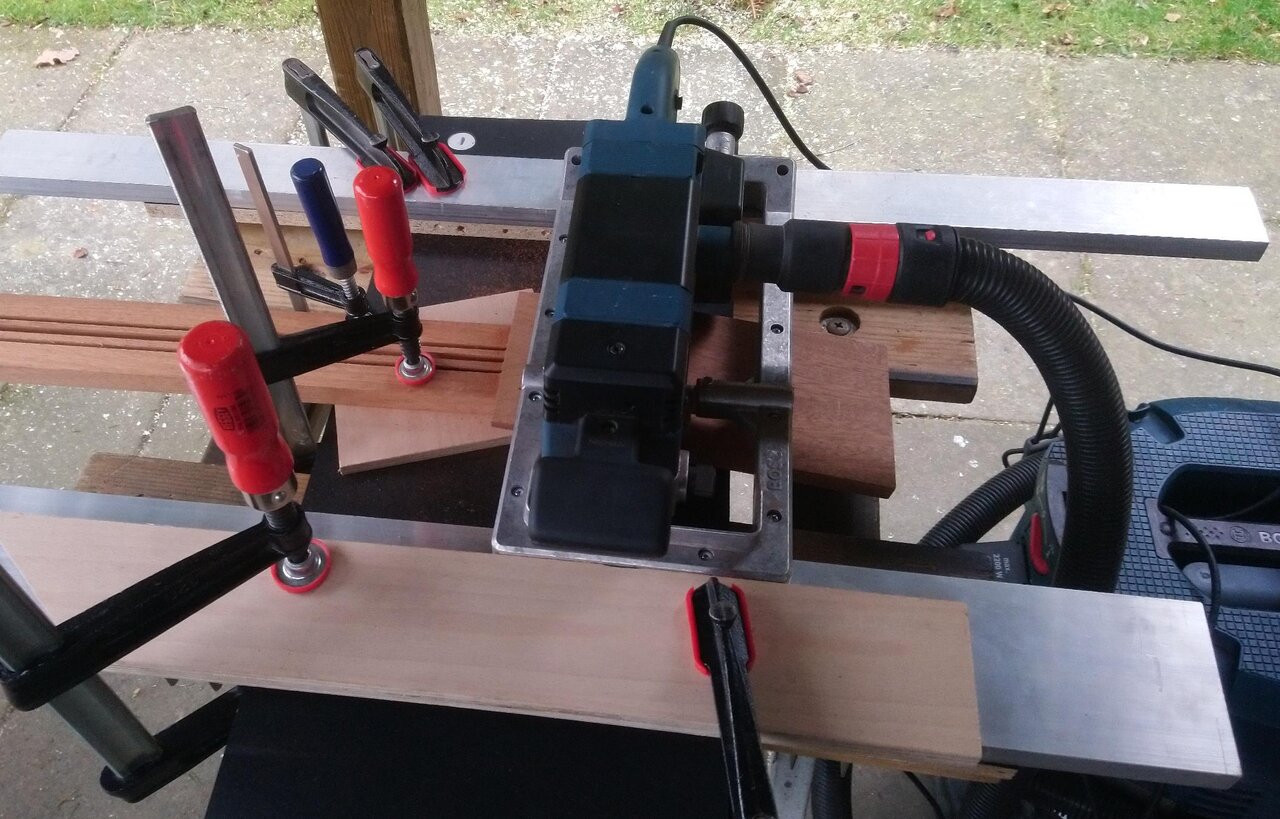

Kopfplatte angeleimt (mit zwei Schrauben gegen verrutschen gesichert)

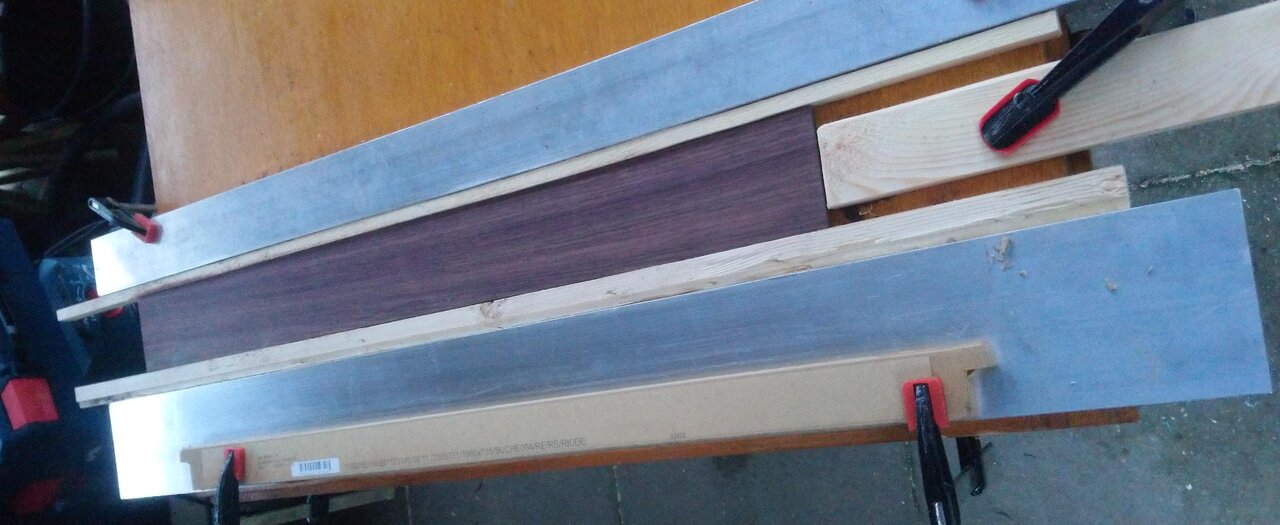

und dann den Rest des Tages dazu genutzt das Griffbrett auf die richtige Dicke zu bringen (was bei Bass #1 noch zwei Tage mit dem Schleifbrett waren ist jetzt eine Stunde mit dem Bandschleifer... das ist schon fast zu einfach)
dann die Kanäle für Halsspannstab und Carbonstäbe erst mit der Kreissäge vorgesägt und dann mit der Oberfräse auf die richtige Breite gebracht und die Halsoberseite mit dem Bandschleifer abgerichtet
Kopfplatte angeleimt (mit zwei Schrauben gegen verrutschen gesichert)
und dann den Rest des Tages dazu genutzt das Griffbrett auf die richtige Dicke zu bringen (was bei Bass #1 noch zwei Tage mit dem Schleifbrett waren ist jetzt eine Stunde mit dem Bandschleifer... das ist schon fast zu einfach
)
SteelHeart98
Klemmbaustein-Bassist

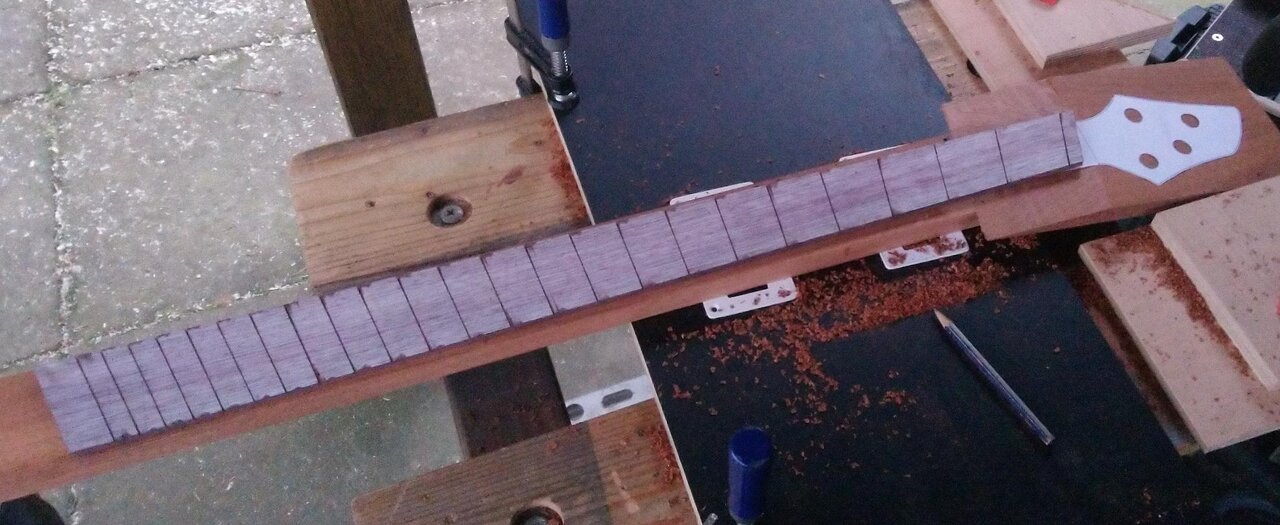

Heute war Tag des Griffbretts: mit der Tischkreissäge die Kanten gemacht, dazu das Griffbrett im richtigen Winkel auf ein Stück Restholz geschraubt und dieses dann parallel zum Sägeblatt über die Säge gezogen (leider vergessen davon ein Foto zu machen, aber da kommen die Löcher im Griffbrett her ), danach eine Schicht Modellbaufarbe auf die Oberseite (damit man die Bleistiftstriche besser sieht) und dann die Bünde angezeichnet

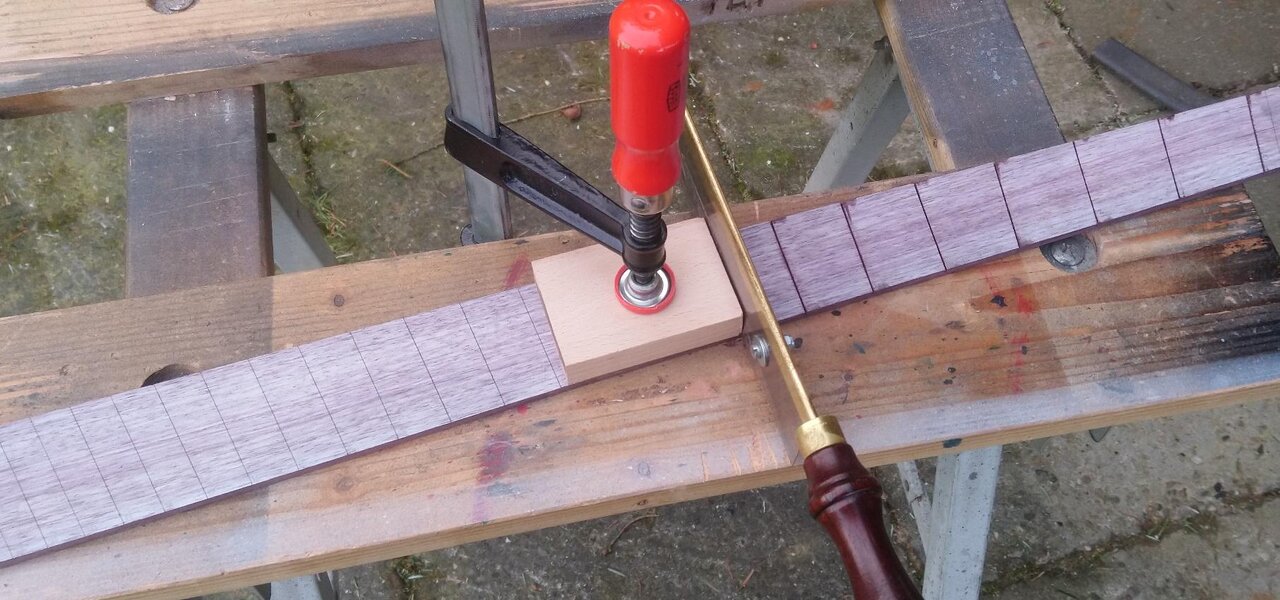

und angefangen die Bundschlitze zu sägen. Bis zum 11. Bund hab ich zeitlich heute noch geschafft, der Rest kommt morgen Vormittag.

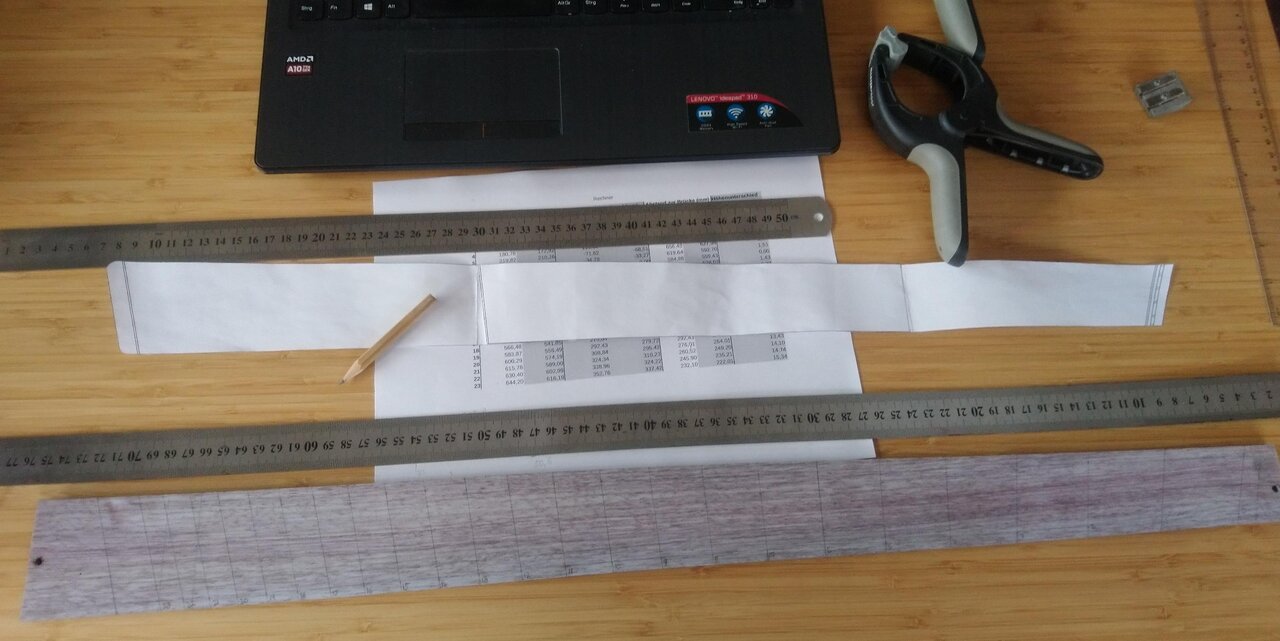

), danach eine Schicht Modellbaufarbe auf die Oberseite (damit man die Bleistiftstriche besser sieht) und dann die Bünde angezeichnetund angefangen die Bundschlitze zu sägen. Bis zum 11. Bund hab ich zeitlich heute noch geschafft, der Rest kommt morgen Vormittag.
SteelHeart98
Klemmbaustein-Bassist
Ging heute leider nur etwas schleppend voran: die restlichen Bundschlitze gesägt und das überstehende Ende der Kopfplatte auf Halsniveau heruntergeschliffen und -gefräst
danach noch eine halbe Ewigkeit überlegt wie man am Besten die Fräsungen für Halsspannstab und Carbonstäbe erweitern könnte (im Kopfplattenbereich fällt der zur Fräse gehörende Anschlag leider raus) nur um dann zu beschließen doch wieder wie Bass 1 die Fräse an einer Leiste im richtigen Abstand entlangzuführen. Hoffentlich läufts morgen wieder etwas geschmeidiger
danach noch eine halbe Ewigkeit überlegt wie man am Besten die Fräsungen für Halsspannstab und Carbonstäbe erweitern könnte (im Kopfplattenbereich fällt der zur Fräse gehörende Anschlag leider raus) nur um dann zu beschließen doch wieder wie Bass 1 die Fräse an einer Leiste im richtigen Abstand entlangzuführen. Hoffentlich läufts morgen wieder etwas geschmeidiger
SteelHeart98
Klemmbaustein-Bassist
Ach was, ich denk mir dann immer: "ich hab das ja schon 2 1/2 Mal hinbekommen, da bekomm ich das auch nochmal hin Auch wenn ich heute mal wieder reichlich Grund zum Fluchen hatte...

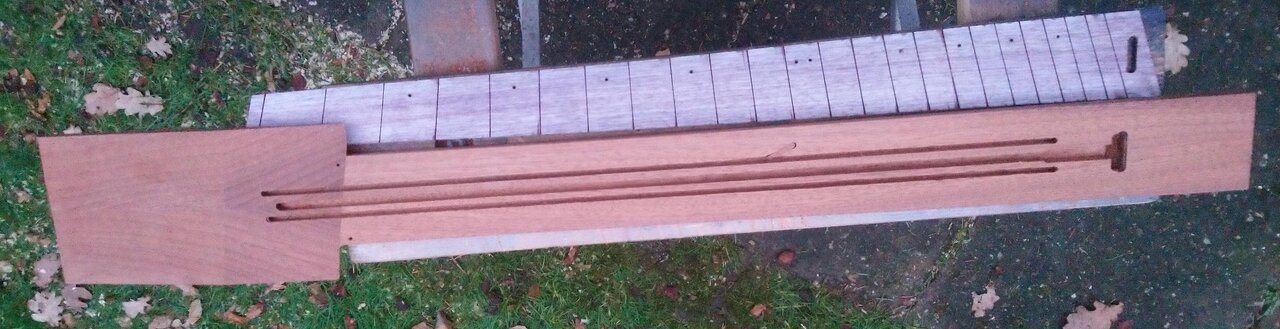

Die Fräsungen für Carbonstäbe und Halsspannstab noch etwas vertieft (durch das schleifen der Halsoberseite sind die wieder etwas flacher geworden), in beide Richtungen etwas verlängert und die Fräsung für die Einstellmutter vorgenommen. Beim Tieferfräsen aber eine Sekunde nicht aufgepasst (habe gemerkt dass ich meine Schutzbrille nicht aufgesetzt hatte und hab die Hand von der Fräse weggenommen um das nachzuholen) und die Fräse ist etwa 1-2 cm weggewandert...

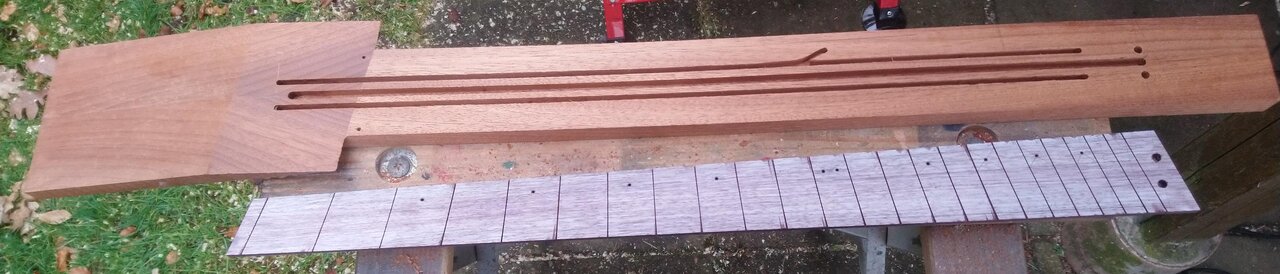

Der nächste Moment zum Fluchen waren dann die beiden großen Bohrungen im Griffbrett, da mir bei einer davon der Bohrer etwa 0.5-1mm Richtung Kopfplatte weggerutscht ist... das ließ sich später mit der Feile aber noch korrigieren, der Schlitz ist jetzt halt minimal breiter als ich das ursprünglich vorgehabt hatte.
Zur Schadensminimierung von Fehler Nr.1 hat Ralf mir dann einen Dübel zurechtgeschliffen, wird sich dann zeigen wie viel man davon auf der Halsrückseite dann später sehen wird (die Fräsung ist 5mm vom Rand entfernt und 9mm tief), zur Not muss dann halt noch etwas Holzkitt rein.
Auch wenn ich heute mal wieder reichlich Grund zum Fluchen hatte...Die Fräsungen für Carbonstäbe und Halsspannstab noch etwas vertieft (durch das schleifen der Halsoberseite sind die wieder etwas flacher geworden), in beide Richtungen etwas verlängert und die Fräsung für die Einstellmutter vorgenommen. Beim Tieferfräsen aber eine Sekunde nicht aufgepasst (habe gemerkt dass ich meine Schutzbrille nicht aufgesetzt hatte und hab die Hand von der Fräse weggenommen um das nachzuholen) und die Fräse ist etwa 1-2 cm weggewandert...
Der nächste Moment zum Fluchen waren dann die beiden großen Bohrungen im Griffbrett, da mir bei einer davon der Bohrer etwa 0.5-1mm Richtung Kopfplatte weggerutscht ist... das ließ sich später mit der Feile aber noch korrigieren, der Schlitz ist jetzt halt minimal breiter als ich das ursprünglich vorgehabt hatte.
Zur Schadensminimierung von Fehler Nr.1 hat Ralf mir dann einen Dübel zurechtgeschliffen, wird sich dann zeigen wie viel man davon auf der Halsrückseite dann später sehen wird (die Fräsung ist 5mm vom Rand entfernt und 9mm tief), zur Not muss dann halt noch etwas Holzkitt rein.
SteelHeart98
Klemmbaustein-Bassist

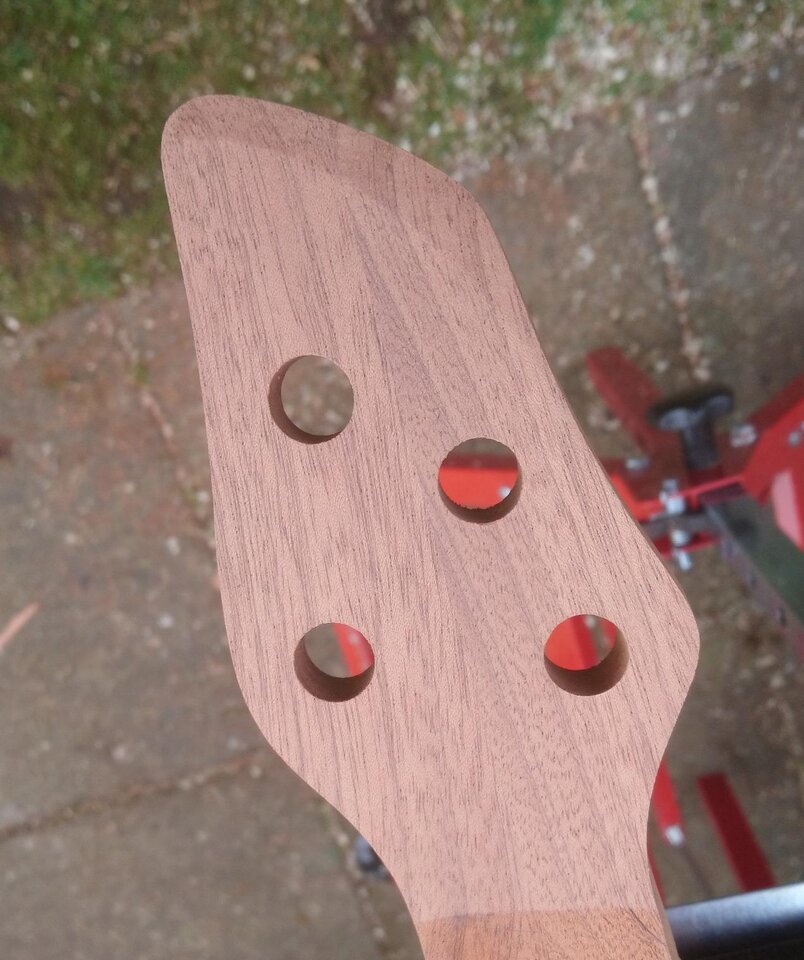

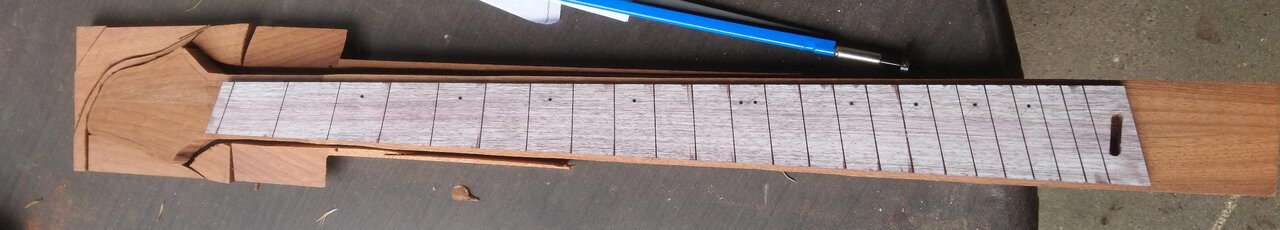

Heute war die Kopfplatte dran. Ausgesägt:

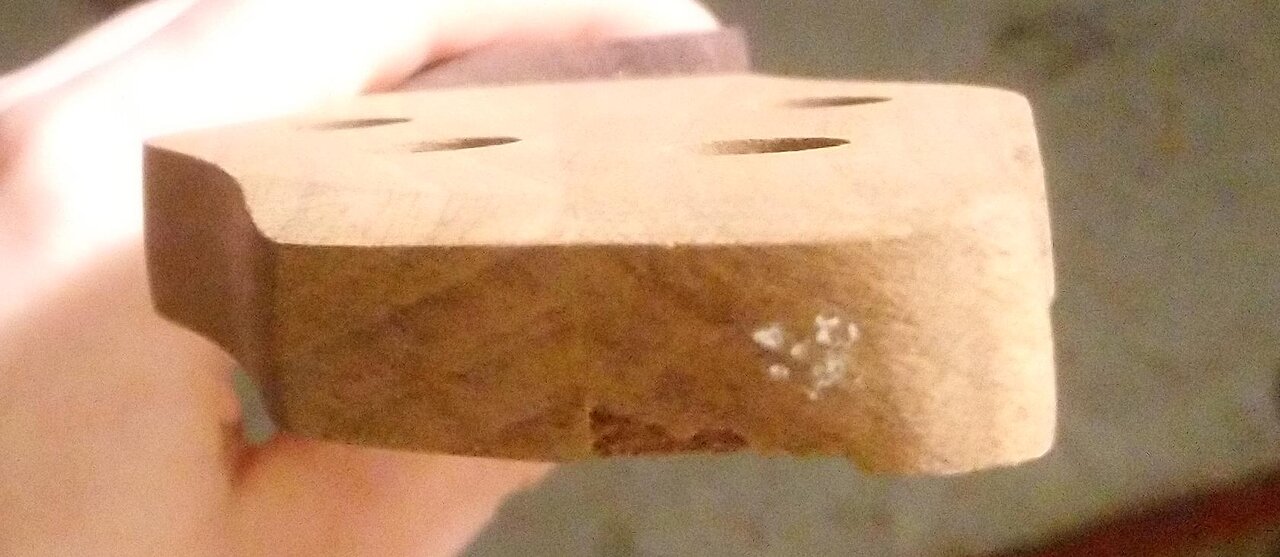

dann zurechtgeraspelt und -geschliffen. Das Raspeln war ein Fehler, damit habe ich nämlich leider an der Oberkante der Kopfplatte (quer zur Maserung geraspelt) ein paar Stücke ausgerissen. Ließ sich auf der Vorderseite allerdings noch wegschleifen, auf der Rückseite muss ich mir was überlegen (hab leider vergessen davon ein Foto zu machen). Dann noch die Löcher für die Mechaniken gebohrt. Hab allerdings mit dem Schwingschleifer an der unteren linken Ecke etwas zu viel weggenommen, so rund sollte das eigentlich nicht werden... sieht aber meiner Meinung nach trotzdem noch gut aus.

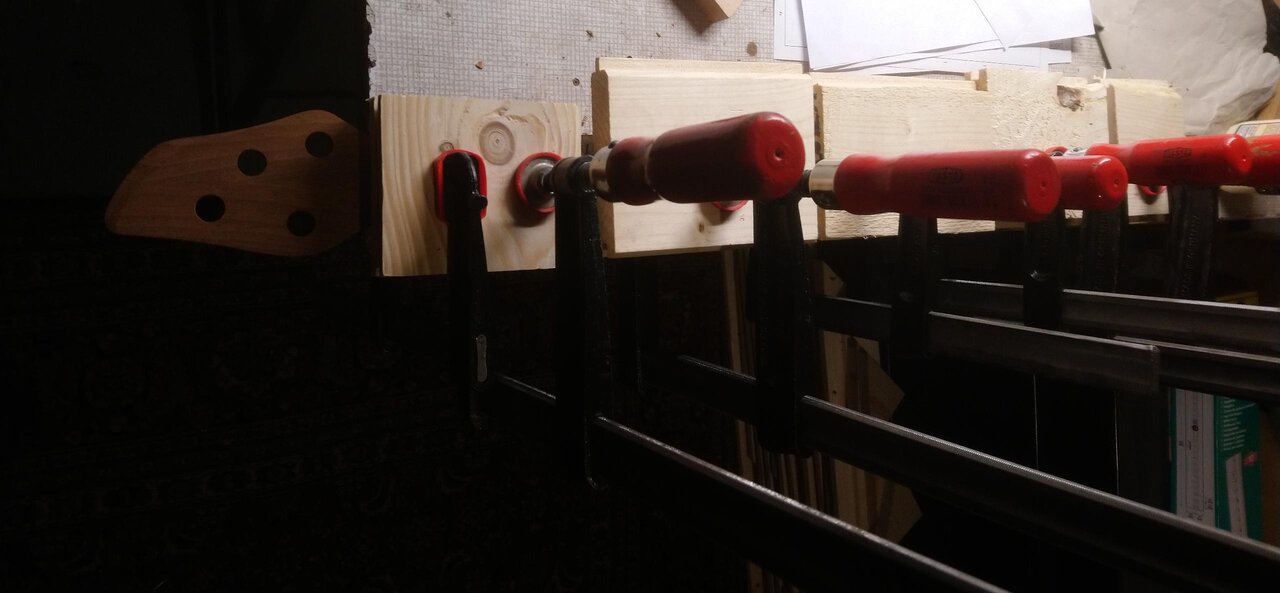

Letzte Amtshandlung war dann heute das Aufleimen des Griffbretts. Auch das lief leider wieder etwas zäh, da der Kanal für den Halsspannstab an den beiden Enden nicht tief genug war. Auf der Seite der Einstellmutter hatte ich vergessen dass die unten im Kanal sitzt und daher nach unten noch 2-3mm mehr braucht, auf der anderen Seite weiß ich nicht warum da ein halber Milimeter gefehlt hat. Ließ sich aber alles mit dem Stechbeitel noch beheben (nochmal die Fräse anzusetzen wollte ich nicht riskieren).
dann zurechtgeraspelt und -geschliffen. Das Raspeln war ein Fehler, damit habe ich nämlich leider an der Oberkante der Kopfplatte (quer zur Maserung geraspelt) ein paar Stücke ausgerissen. Ließ sich auf der Vorderseite allerdings noch wegschleifen, auf der Rückseite muss ich mir was überlegen (hab leider vergessen davon ein Foto zu machen). Dann noch die Löcher für die Mechaniken gebohrt. Hab allerdings mit dem Schwingschleifer an der unteren linken Ecke etwas zu viel weggenommen, so rund sollte das eigentlich nicht werden... sieht aber meiner Meinung nach trotzdem noch gut aus.
Letzte Amtshandlung war dann heute das Aufleimen des Griffbretts. Auch das lief leider wieder etwas zäh, da der Kanal für den Halsspannstab an den beiden Enden nicht tief genug war. Auf der Seite der Einstellmutter hatte ich vergessen dass die unten im Kanal sitzt und daher nach unten noch 2-3mm mehr braucht, auf der anderen Seite weiß ich nicht warum da ein halber Milimeter gefehlt hat. Ließ sich aber alles mit dem Stechbeitel noch beheben (nochmal die Fräse anzusetzen wollte ich nicht riskieren).
G
Gast57739
Guest
Die Kopfplatte gefällt mir! Zumindest von vorne...
SteelHeart98
Klemmbaustein-Bassist

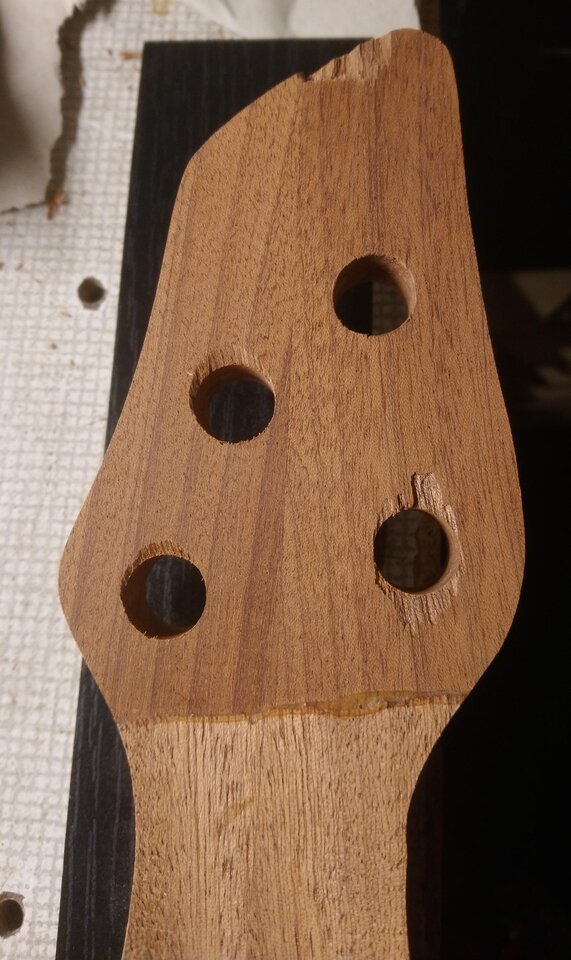

Hier noch ein paar Bilder vom ausgerissenen Stück auf der Rückseite:

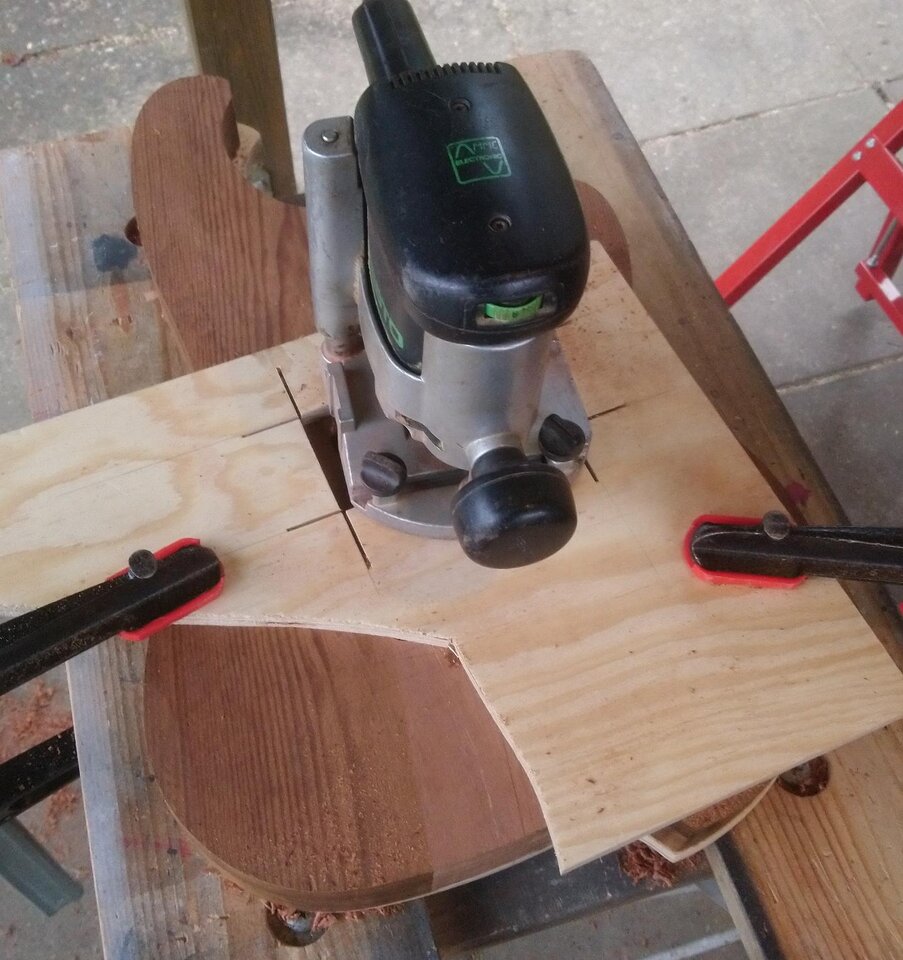

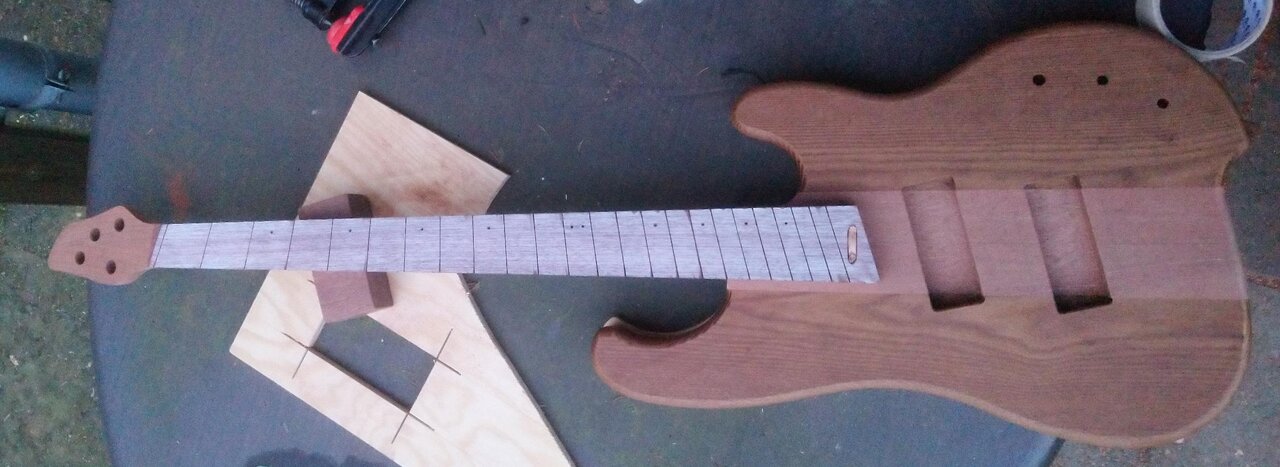

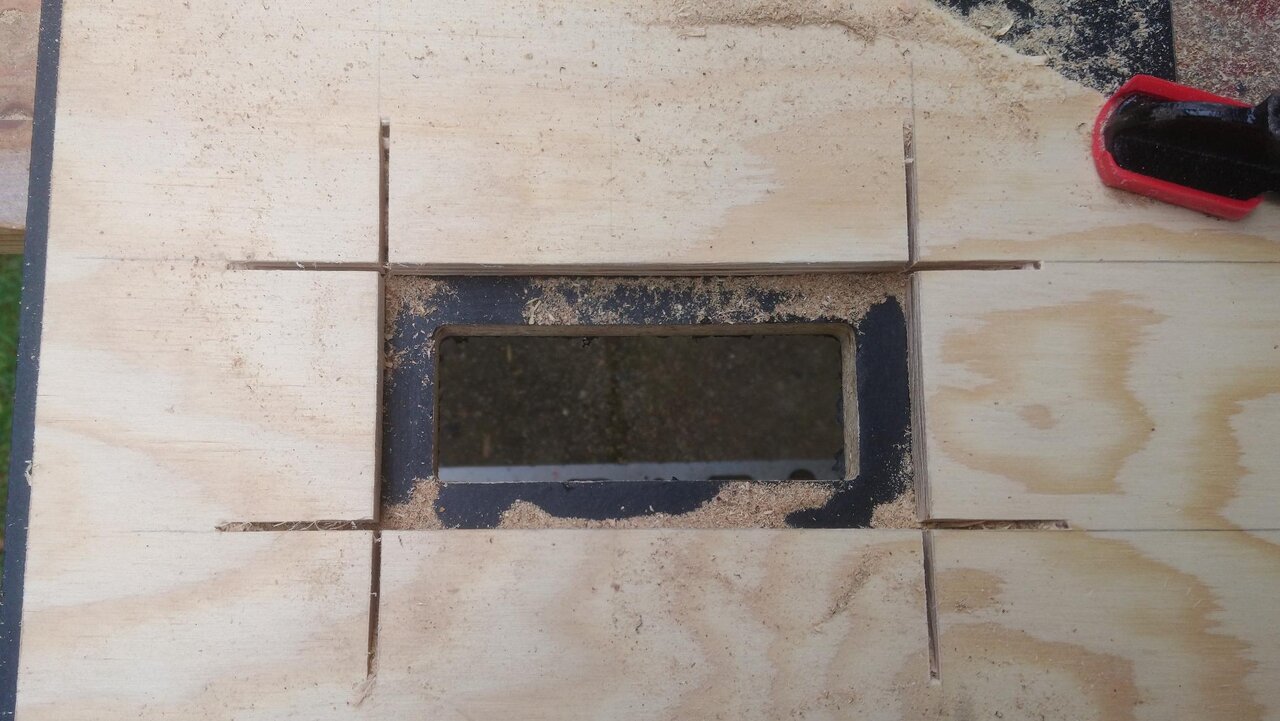

Heute ist einiges passiert. Zuerst eine Frässchablone für die Tonabnehmer mit der Kapp- und Gehrungssäge erstellt und eine Testfräsung in einem Reststück gemacht.

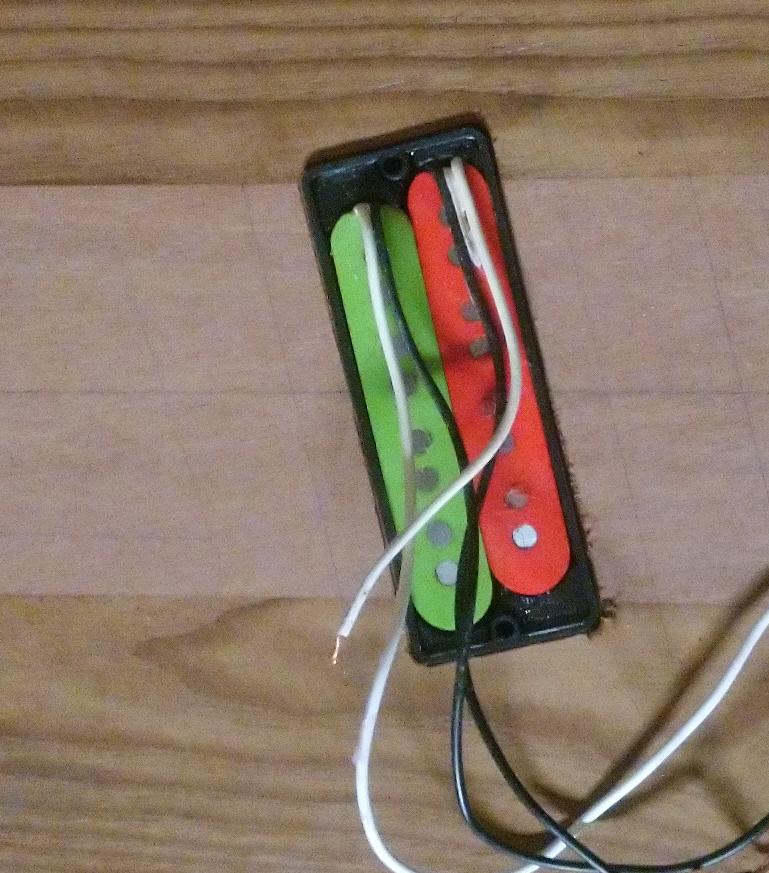

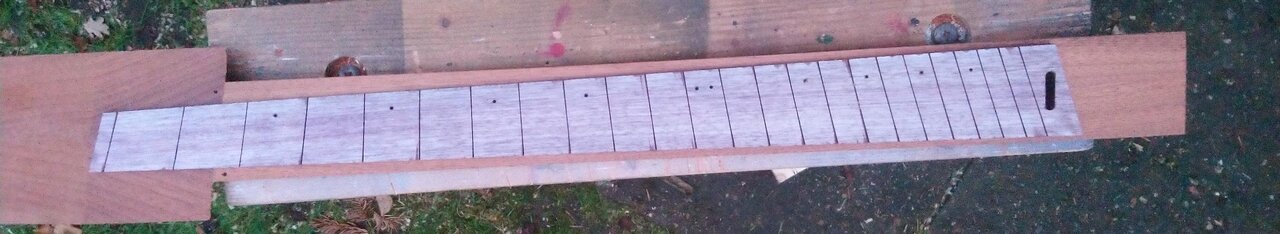

dann die Fräsungen im Korpus
Danach die Fräsung fürs E-Fach und die Korpuskante abgerundet
und zu guter letzt den Hals auf Griffbrettbreite heruntergefräst.
so gut wie heute darf es gerne immer laufen
Heute ist einiges passiert. Zuerst eine Frässchablone für die Tonabnehmer mit der Kapp- und Gehrungssäge erstellt und eine Testfräsung in einem Reststück gemacht.
dann die Fräsungen im Korpus
Danach die Fräsung fürs E-Fach und die Korpuskante abgerundet
und zu guter letzt den Hals auf Griffbrettbreite heruntergefräst.
so gut wie heute darf es gerne immer laufen
SteelHeart98
Klemmbaustein-Bassist
mal sehen, wahrscheinlich werd ich da einfach ne kleine Rundung reinschleifen, hatte überlegt die dann so zu machen, dass sie der Rundung der oberen Kante folgt.
SteelHeart98
Klemmbaustein-Bassist

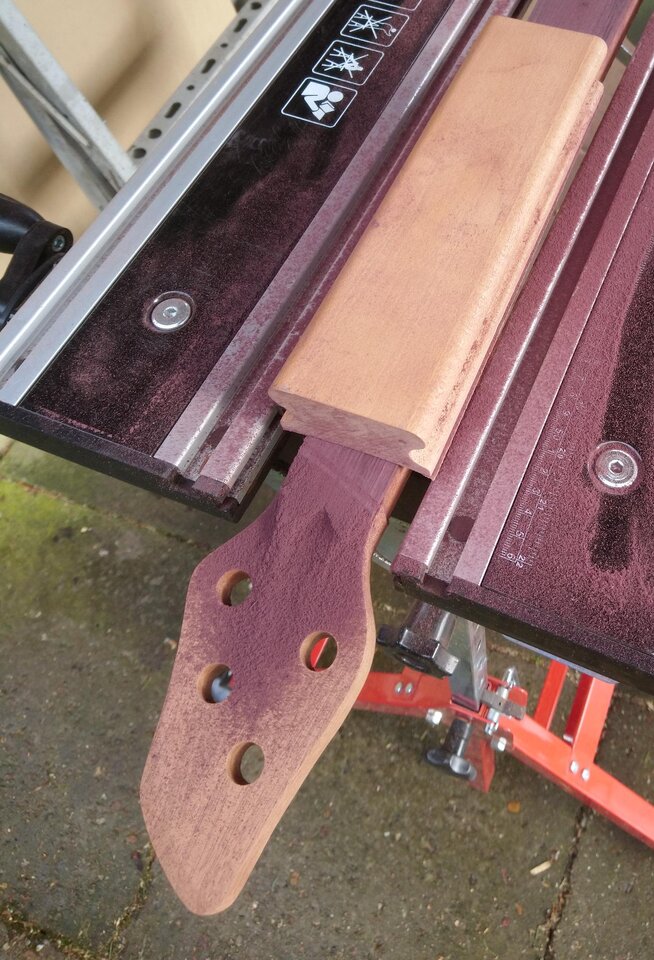

Heute die Aussparung für den Sattel gesägt und anschließend die 12"-Rundung ins Griffbrett geschliffen:

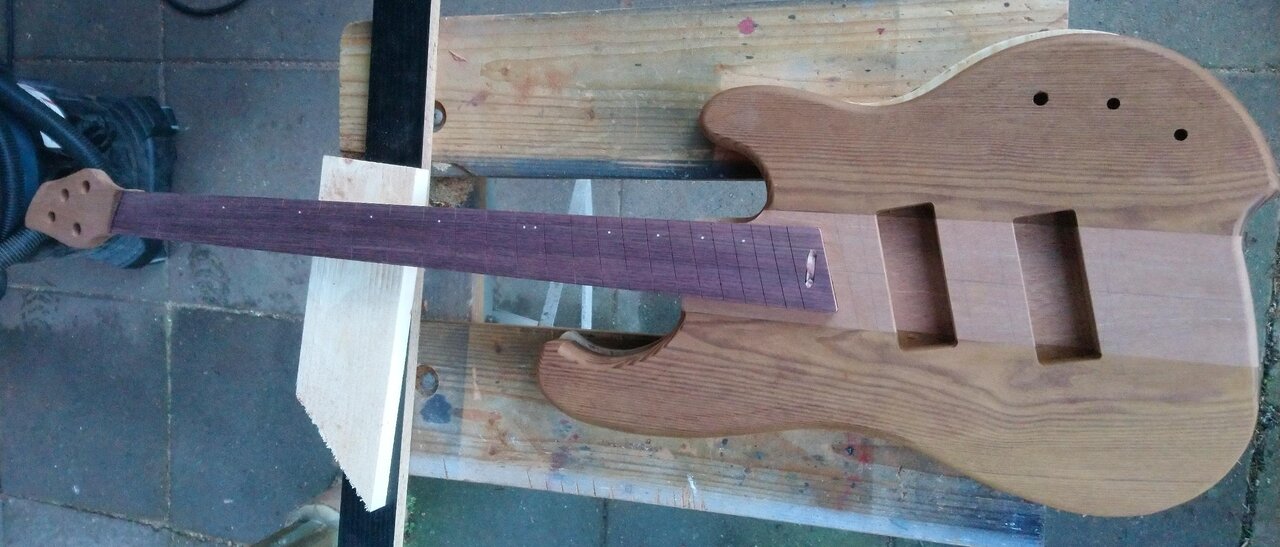

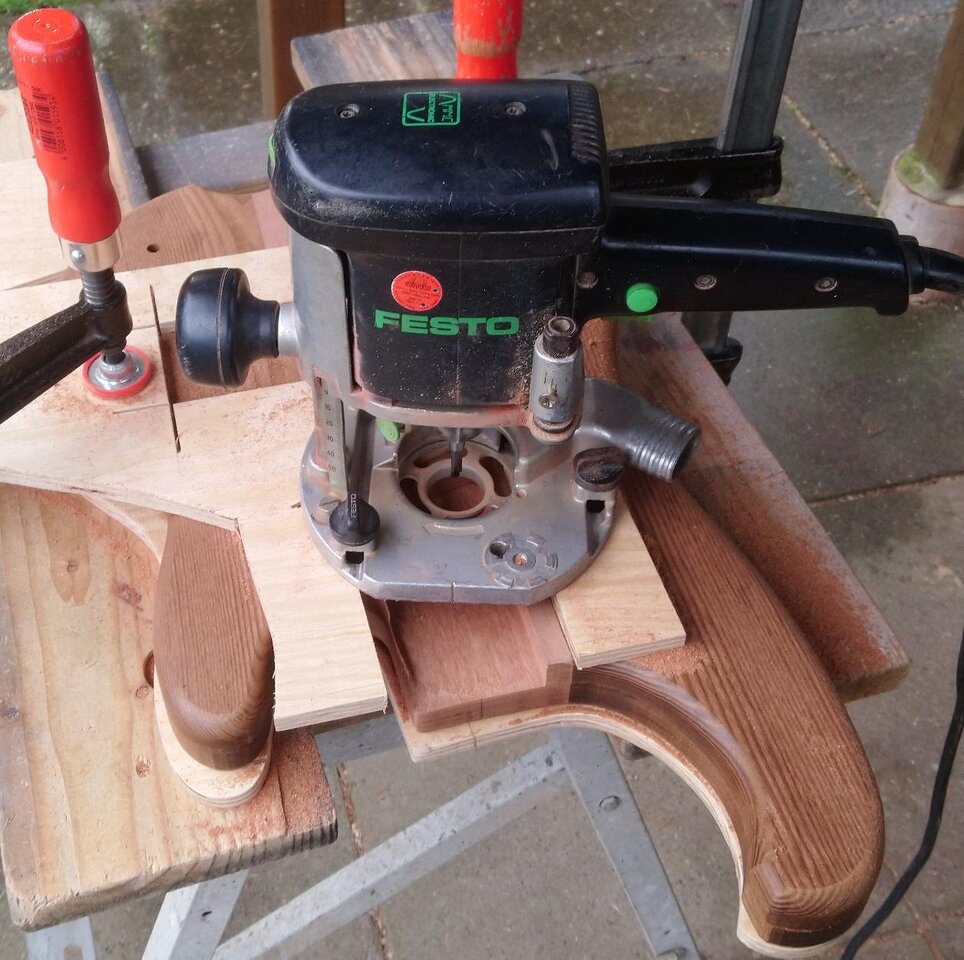

anschließend die Halstasche gefräst
danach die "Preci-Rundungen" am Korpus mit der Flex und mit dem Schwingschleifer. So zumindest der Plan, leider hat mir auf halbem Wege die Esche einen Strich durch die Rechnung gemacht: darin sind Risse aufgetaucht. Also alles stehen und liegen gelassen und erst mal wieder zusammengeleimt:

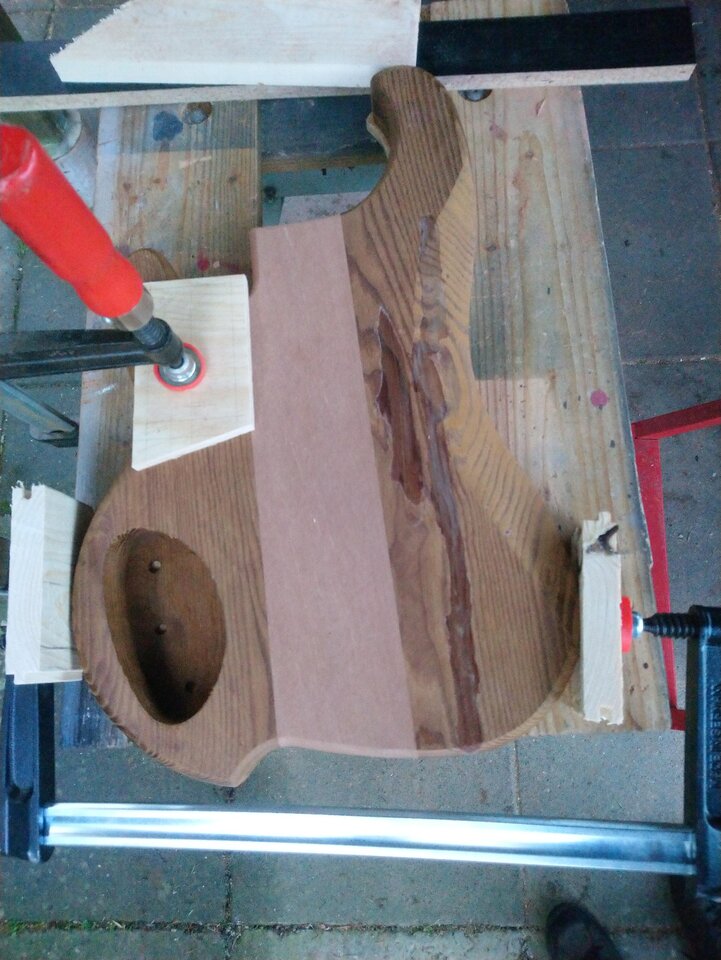

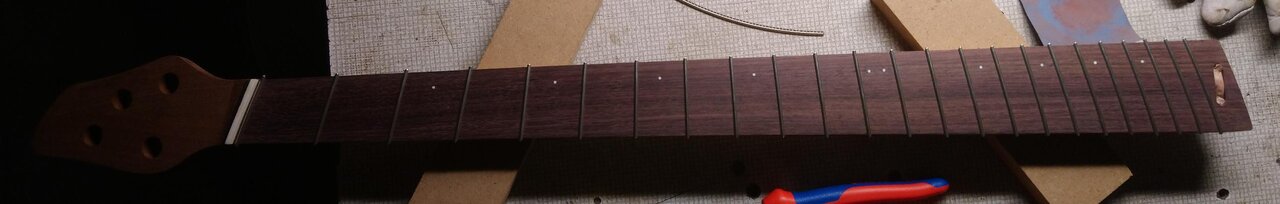

mit Korpus war dadurch für heute Schluss, also hab ich am Hals weitergemacht. Bundschlitze nachgesägt, Sattelrohling grob in Form gebracht und die Bundstäbe eingeschlagen
anschließend die Halstasche gefräst
danach die "Preci-Rundungen" am Korpus mit der Flex und mit dem Schwingschleifer. So zumindest der Plan, leider hat mir auf halbem Wege die Esche einen Strich durch die Rechnung gemacht: darin sind Risse aufgetaucht. Also alles stehen und liegen gelassen und erst mal wieder zusammengeleimt:
mit Korpus war dadurch für heute Schluss, also hab ich am Hals weitergemacht. Bundschlitze nachgesägt, Sattelrohling grob in Form gebracht und die Bundstäbe eingeschlagen
SteelHeart98
Klemmbaustein-Bassist

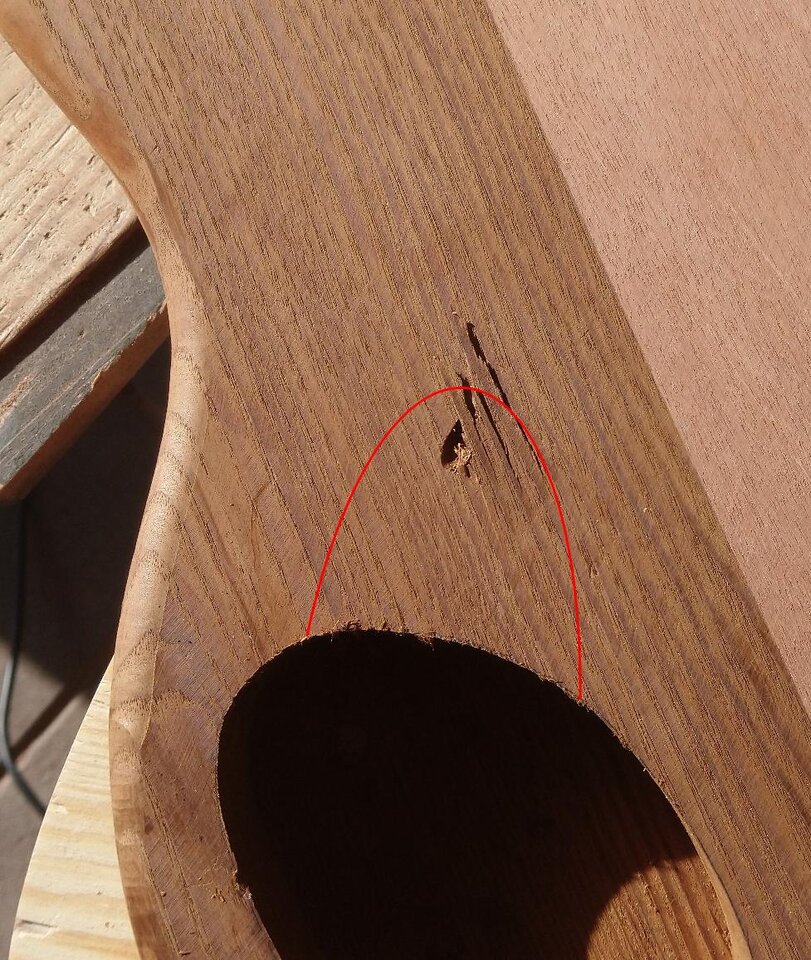

der Tag fing heute mal wieder wunderbar frustrierend an: Kabelkanäle für die Tonabnehmer. Der erste hat noch funktioniert, beim zweiten bin ich leider überhaupt nicht da herausgekommen wo ich wollte. Ursache ist, dass der flache Winkel, der notwendig wäre um im E-Fach herauszukommen, durch die schräg eingebauten Tonabnehmer nicht möglich ist. Habe dann eine zweite Bohrung vom E-Fach aus gemacht, die passt jetzt. Habe auch schon einen Plan zum korrigieren: für den E-Fach Deckel brauche ich irgendwo sowieso schon eine Vertiefung, weil ich den sonst schlecht rausbekomme, also werde ich jetzt etwa bei der roten Linie ein Stück herausfräsen und dafür ein passendes Stück Mahagoni einsetzen in das ich dann die Vertiefung feile.

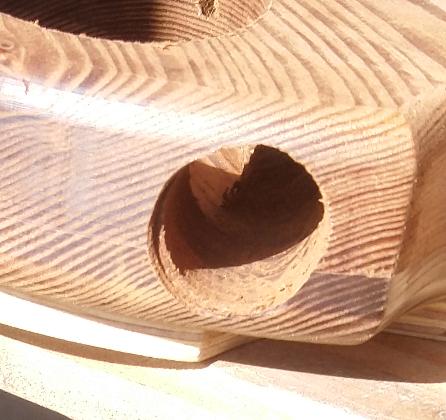

zweiter Frustmoment: Beim Ansetzen des Forstnerbohrers für die Klinkenbuchse etwas verkantet. Dadurch sind die ersten 1-2mm jetzt zu breit. Wie genau ich das reparieren werde weiß ich noch nicht, sollte aber etwas einfacher zu machen sein. Im Zweifel Holzstaub und Leim.

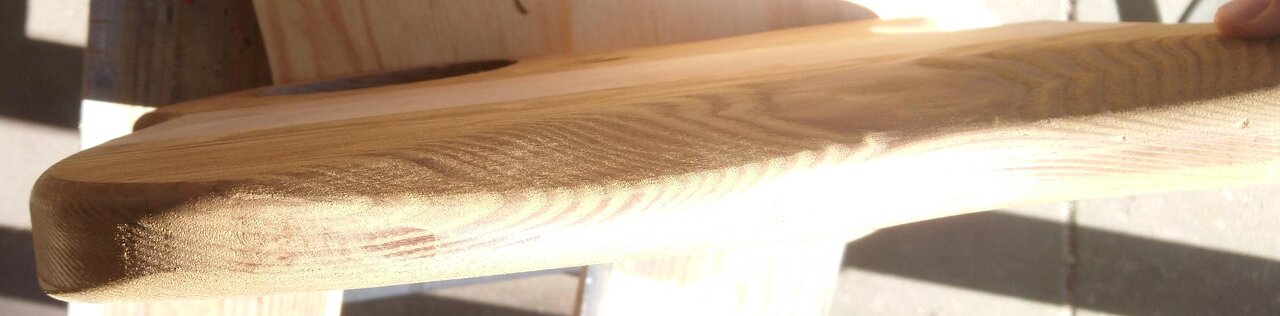

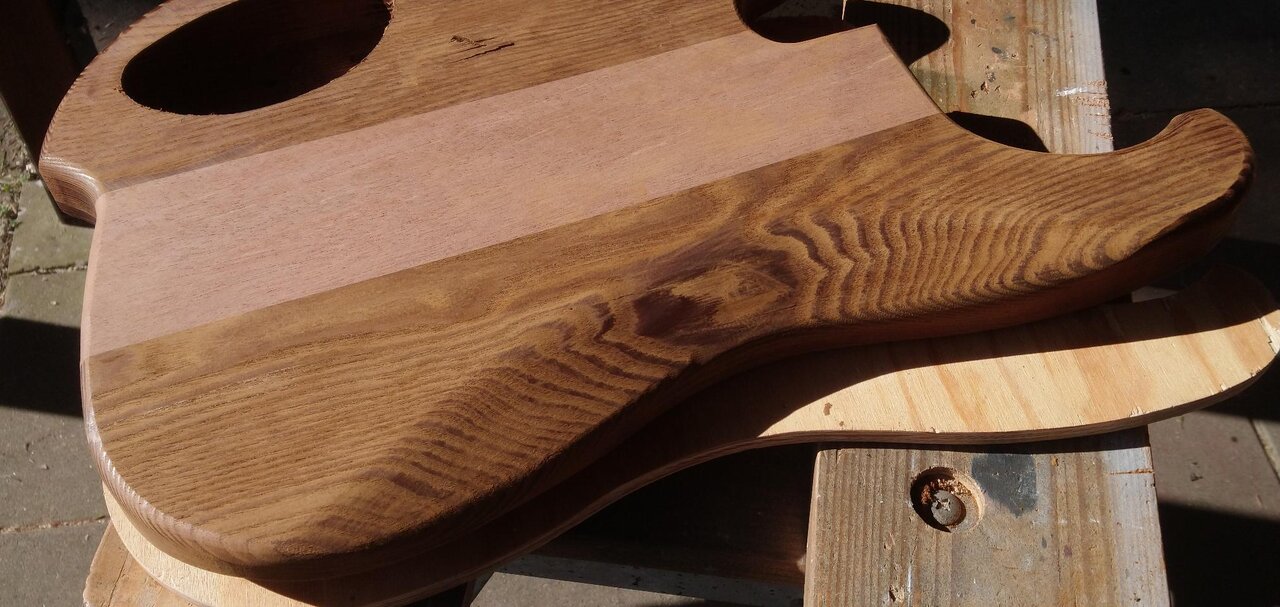

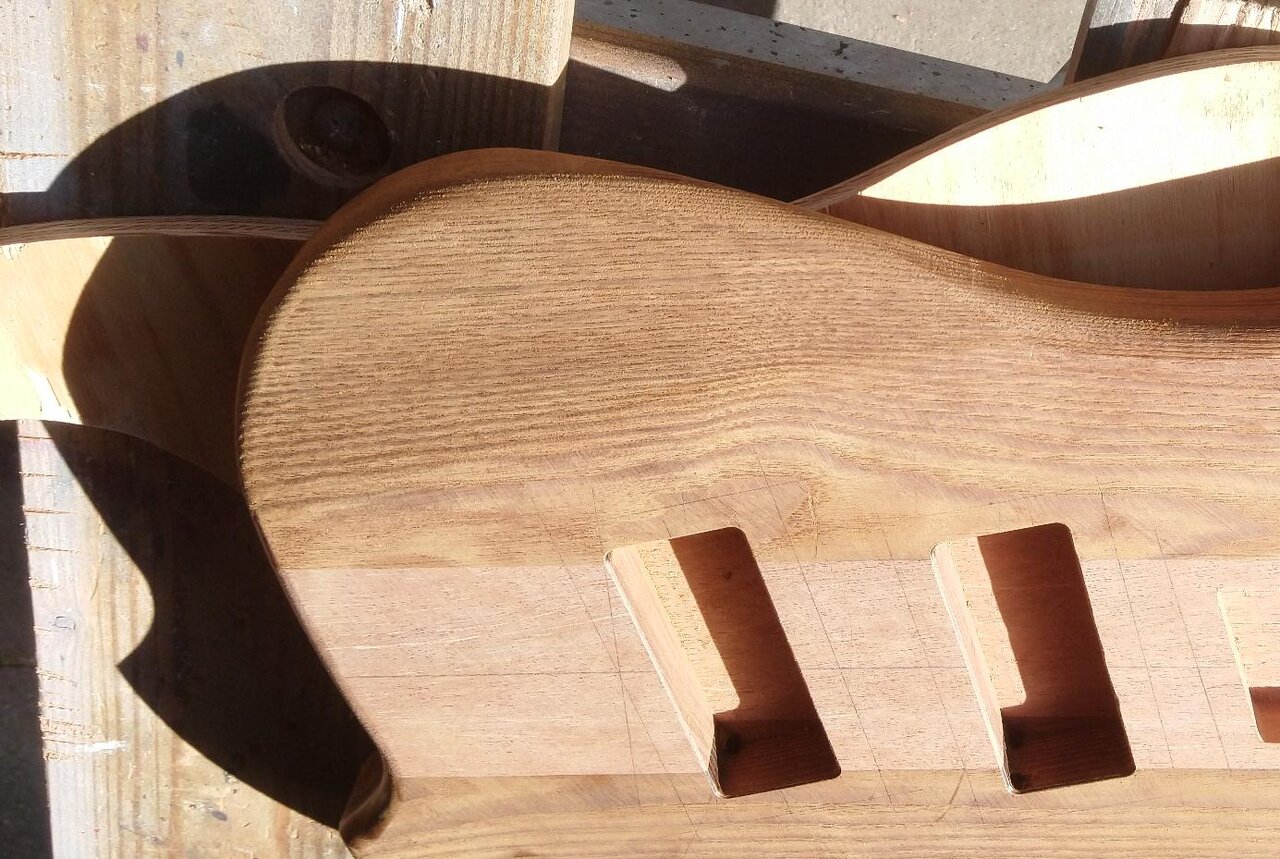

Dritter Frustmoment: die Esche macht keinen Spaß... an der Rundung hinten am Korpus ist das Holz an der Maserung sehr wellig und ich habe es nicht geschafft diese Wellen herauszuschleifen... zusätzlich sind noch ein paar weitere Risse im Holz aufgetaucht.

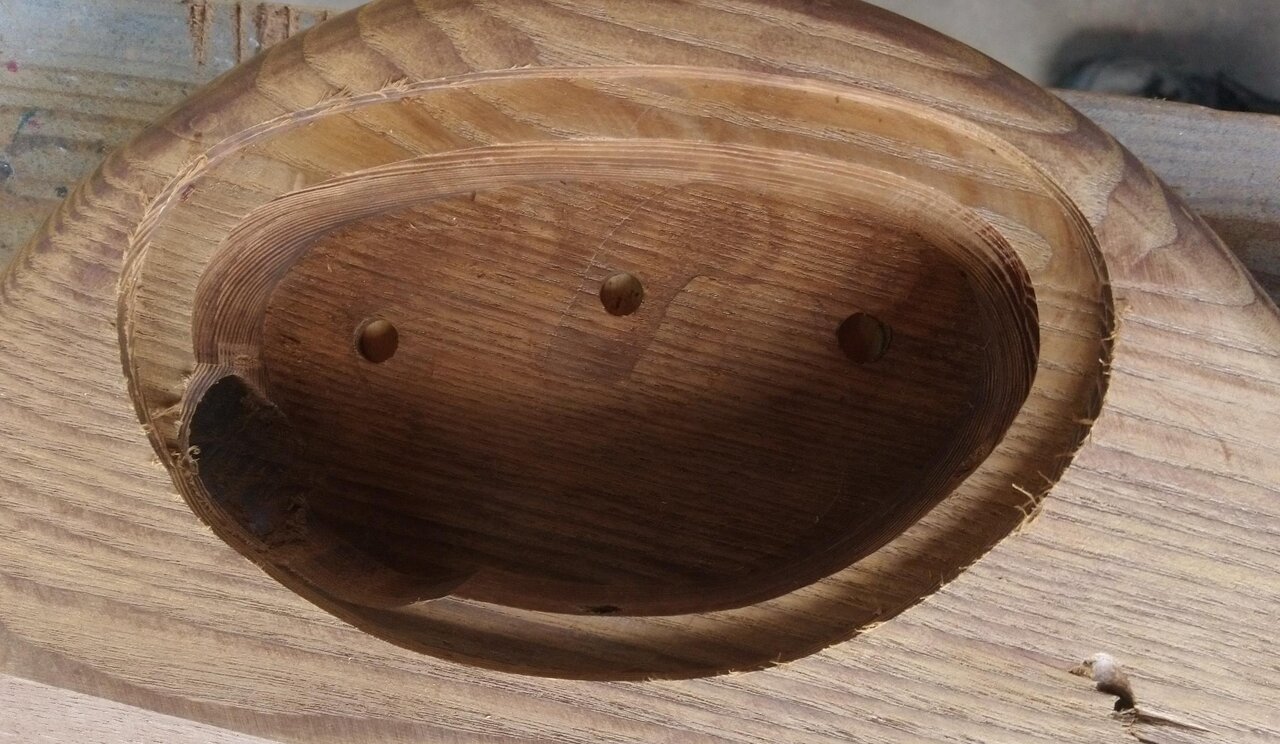

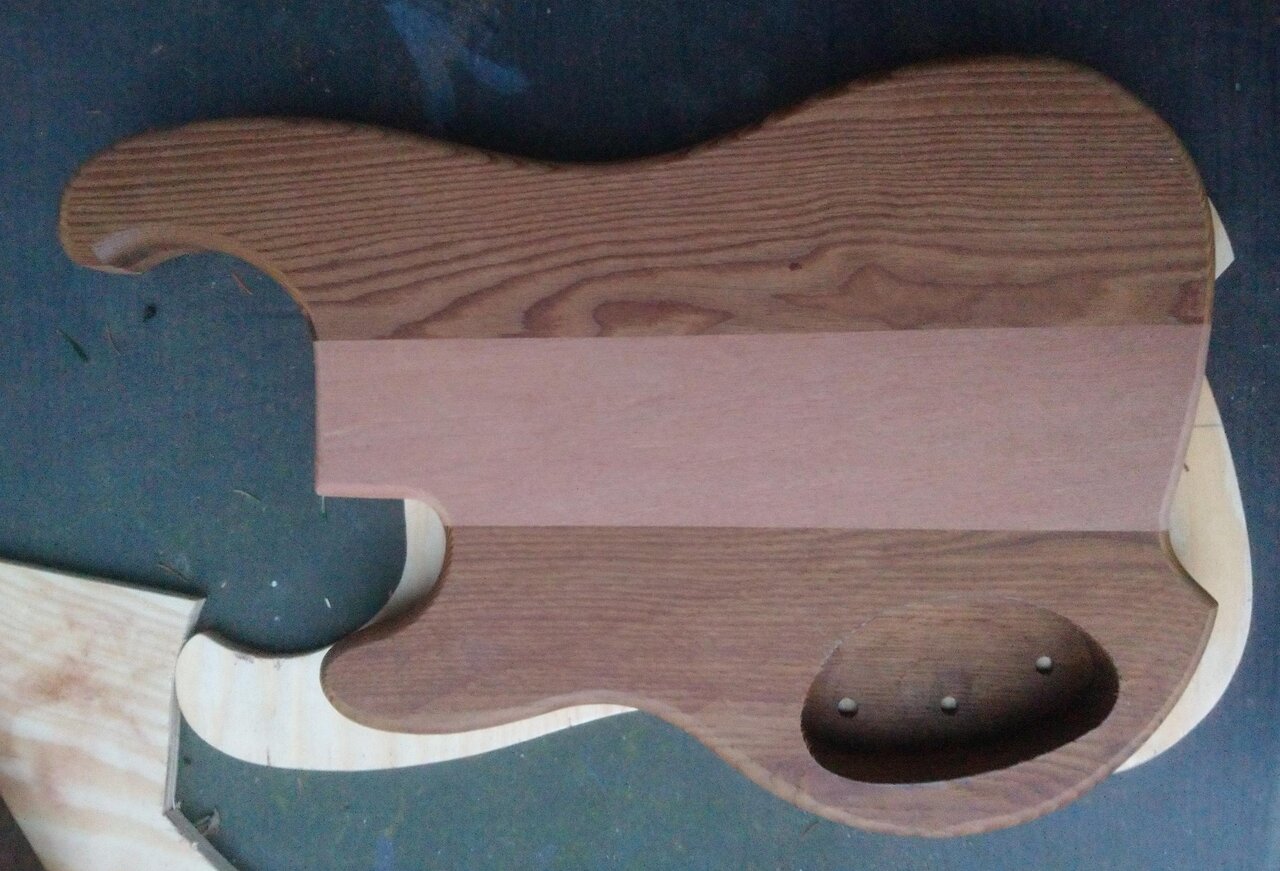

danach lief es wieder besser: die Kante gefräst auf der später der E-Fach Deckel liegt und das Fach richtung Klinkenbuchse noch etwas erweitert:
zuletzt hat @Ralf mir dann noch die 2mm Aluplatte zurechtgeflext, die dann später die Grundlage für den E-Fach Deckel bildet und dann eine Escheplatte aufgeklebt (mit der Tischkreissäge aus einem der Korpus-Reststücke zurechtgesägt)
zweiter Frustmoment: Beim Ansetzen des Forstnerbohrers für die Klinkenbuchse etwas verkantet. Dadurch sind die ersten 1-2mm jetzt zu breit. Wie genau ich das reparieren werde weiß ich noch nicht, sollte aber etwas einfacher zu machen sein. Im Zweifel Holzstaub und Leim.
Dritter Frustmoment: die Esche macht keinen Spaß... an der Rundung hinten am Korpus ist das Holz an der Maserung sehr wellig und ich habe es nicht geschafft diese Wellen herauszuschleifen... zusätzlich sind noch ein paar weitere Risse im Holz aufgetaucht.
danach lief es wieder besser: die Kante gefräst auf der später der E-Fach Deckel liegt und das Fach richtung Klinkenbuchse noch etwas erweitert:
zuletzt hat @Ralf mir dann noch die 2mm Aluplatte zurechtgeflext, die dann später die Grundlage für den E-Fach Deckel bildet und dann eine Escheplatte aufgeklebt (mit der Tischkreissäge aus einem der Korpus-Reststücke zurechtgesägt)
Ich setze manchmal bei ungünstigen Platzverhältnissen direkt von der Halstasche aus an und bohre von dort über die Neck-PU Fräsung bis zum E-Fach durch.

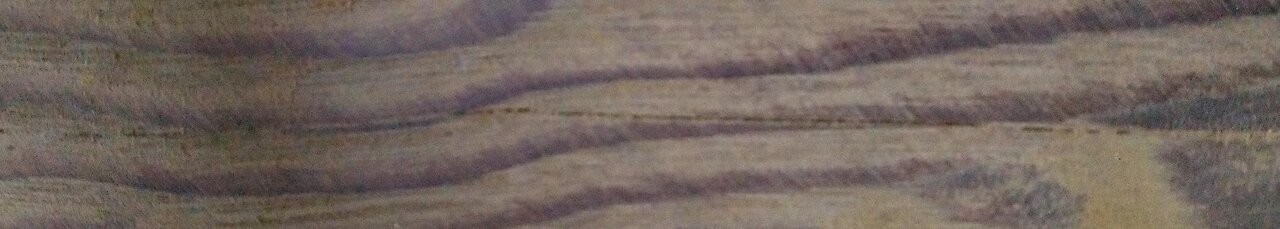

Sind das Risse vom Bearbeiten oder richtige Spannungsrisse im Holz? Letzteres wäre ein Zeichen, den Holzlieferanten direkt auf die rote Liste zu setzen.
SteelHeart98
Klemmbaustein-Bassist
gute Idee, oder von da aus über den Neck-PU zum Bridge-PU
schwer zu sagen, meine Vermutung ist, dass das Holz durch die Hitzebehandlung einfach unfassbar trocken und spröde ist (hat man ja auch bei den Fräsungen außen schon gesehen) und dass ich da vielleicht irgendwann mal irgendwo eine Schraubzwinge blöd gesetzt und zu fest angezogen habe. Eins weiß ich aber sicher: dieses Holz nehm ich nicht nochmal.
Gekauft hab ich das bei Espen, da hatten wir aber für die früheren Projekte schon Tonholz bestellt (Erle, Ahorn, Palisander) und damit bisher keine Probleme gehabt.
G
Gast57739
Guest
Was kommt denn darein? Vielleicht lässt sich das mit der sandberg'schen Buchsenaufnahme überdecken? Oder du schaffst es eine stratmäßige Aufnahme zu integrieren... Wäre sicher cool!
SteelHeart98
Klemmbaustein-Bassist
die war angedacht, dafür ist das Loch aber zu groß. Werd wohl entweder mit Leim und Schleifstaub spachteln oder da auch noch ein passendes Stück Mahagoni einsetzen
G
Gast57739
Guest
Das tut mir leid! Immer ätzend, wenn man sich alles im Kopf so schön zurecht legt und dann kommt die Praxis um die Ecke und schlägt einem auf die Finger...
Kann ich leider auch ein Lied von singen. Mein Endgegner heißt Fußleisten-Gehrungsschnitt...
SteelHeart98
Klemmbaustein-Bassist

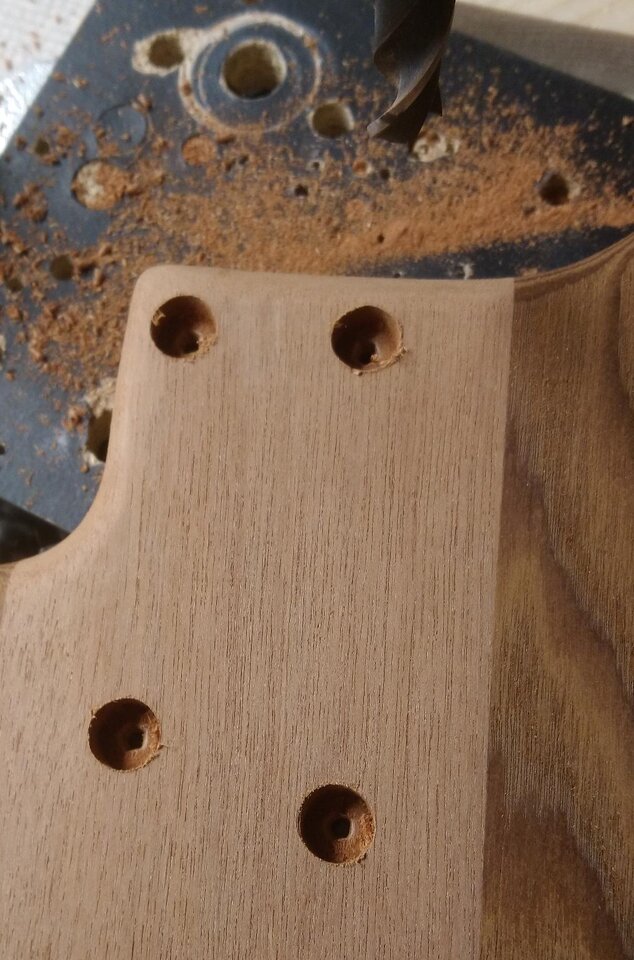

heute wars mir draußen zu kalt also Kleinkram im Keller gemacht. zuerst die Löcher für die Halsbefestigung

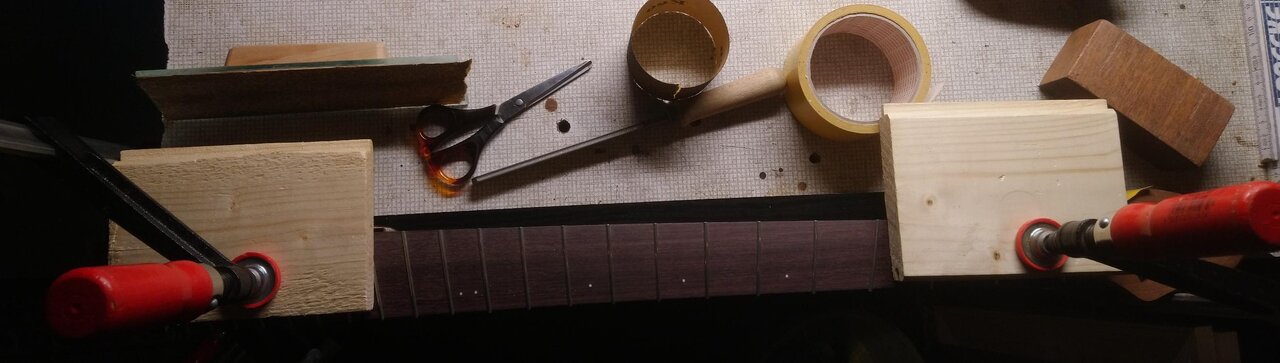

dann die Bundstabenden rundgeschliffen (und am Ende vergessen ein Foto zu machen...)

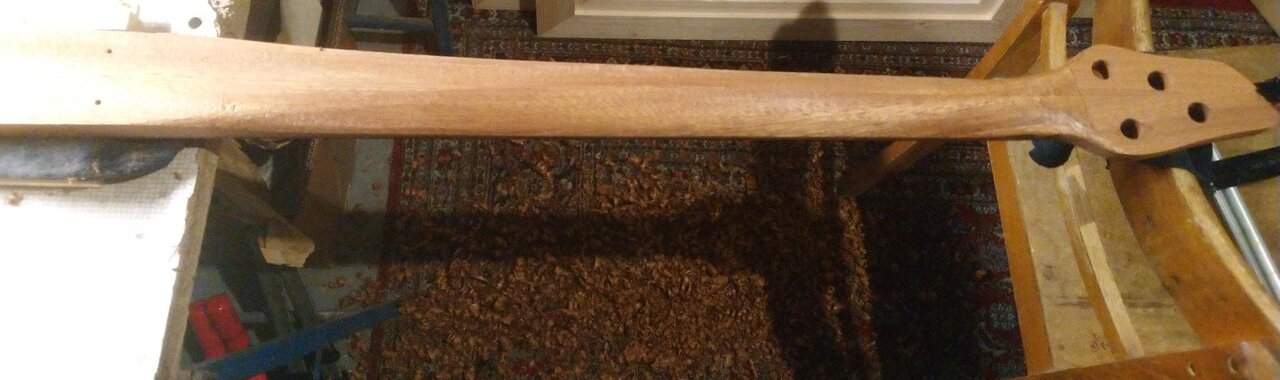

danach die Löcher für die Brücke und die oberen Griffbrettdots (leider auch ohne Foto) und schließlich gerade eben noch die Halsrückseite gehobelt. Bisher ist mein Fauxpas mit der Oberfräse noch nicht aufgetaucht, mal hoffen, dass das auch nach dem Schleifen noch so bleibt

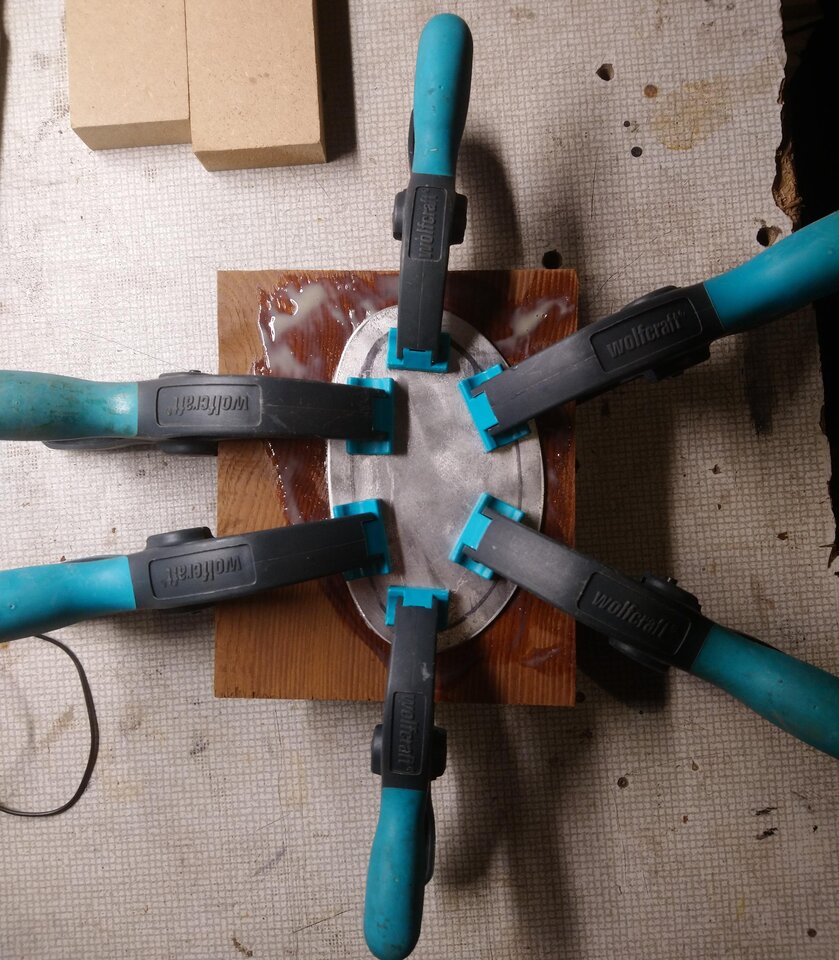

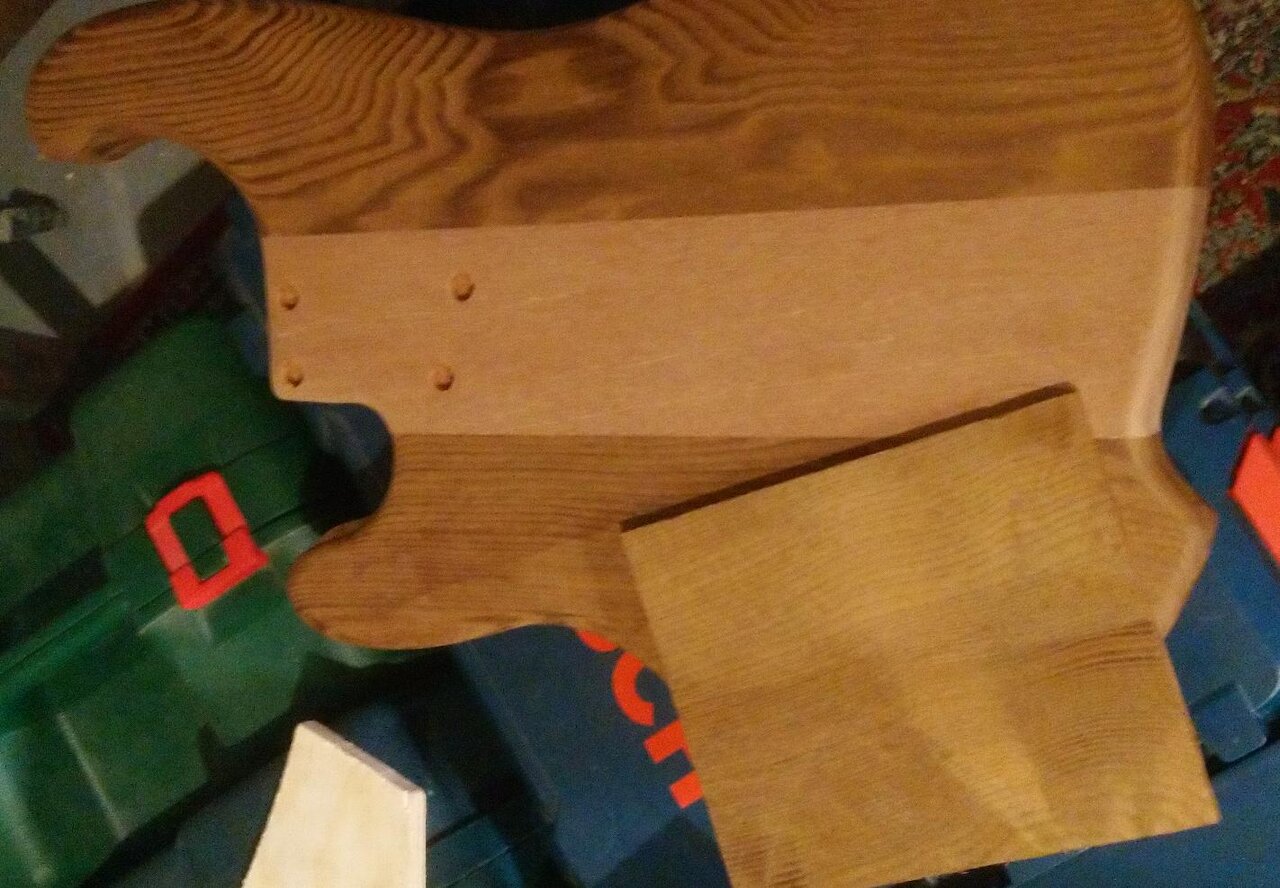

Ansonsten hab ich festgestellt dass ich das Aufkleben vom Holz auf den Alu-E-Fach-Deckel bezüglich der Maserung ordentlich vergeigt habe... ich weiß auch nicht genau wie ich das geschafft habe da so sehr danebenzuliegen... @Ralf will morgen mal mit dem Heißluftfön ran, dann versuchen wirs nochmal
Edit: oben an der Kopfplatte bin ich mit dem Ziehhobel nicht so richtig hingekommen, da muss ich morgen noch mal mit der Feile ran.
also Kleinkram im Keller gemacht. zuerst die Löcher für die Halsbefestigungdann die Bundstabenden rundgeschliffen (und am Ende vergessen ein Foto zu machen...)
danach die Löcher für die Brücke und die oberen Griffbrettdots (leider auch ohne Foto) und schließlich gerade eben noch die Halsrückseite gehobelt. Bisher ist mein Fauxpas mit der Oberfräse noch nicht aufgetaucht, mal hoffen, dass das auch nach dem Schleifen noch so bleibt
Ansonsten hab ich festgestellt dass ich das Aufkleben vom Holz auf den Alu-E-Fach-Deckel bezüglich der Maserung ordentlich vergeigt habe... ich weiß auch nicht genau wie ich das geschafft habe da so sehr danebenzuliegen... @Ralf will morgen mal mit dem Heißluftfön ran, dann versuchen wirs nochmal
Edit: oben an der Kopfplatte bin ich mit dem Ziehhobel nicht so richtig hingekommen, da muss ich morgen noch mal mit der Feile ran.
