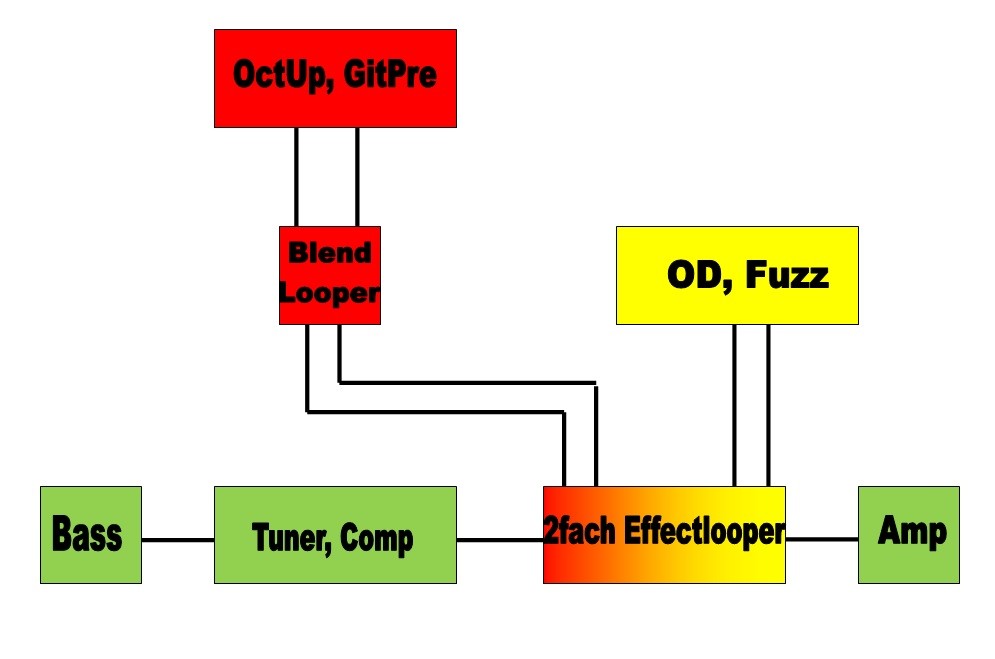

Nach wie vor bin ich noch am Simulieren meiner Schaltung. Hier mal das jüngste Ergebnis:
Die Schaltung funktioniert in der Simulation mit 20 V und mit geringfügigen Modifikationen auch mit höheren Spannungen. Verwendet habe ich Koren-Modelle der ECC82, die an Messungen der ECC82 von EH im LoV-Bereich angepasst worden sind.
Die dritte Stufe ist ein Overdrive. Damit es auch schön zerrt, habe ich der Schaltung eine Rückkopplung spendiert. Mal sehen, ob sie auch in der Praxis im Stabilitätsfenster bleibt. Dieser Teil hängt übrigens recht deutlich von der Betriebsspannung ab. Das Ausgangssignal wird bewusst an der Katode abgegriffen; an der Anode ist es im Vergleich zum Eingangssignal zu groß.
Bei 30 V ist das Einstellen sinnvoller Arbeitspunkte, vor allem für eine Aussteuerbarkeit ohne Gitterströme, wesentlich stressärmer als an 20 V. Aber auch hier ist die Simulation lange nicht so gruselig wie bei nur 12.6 V. Was sich auch in der Praxis zeigt.
Was ist was?
- hellblau: Eingagssignal
- dunkelblau: Originalsignal ausgekoppelt an der Katode (fürs Zusammenmischen bzw. eventuelles Bi-Amping)
- rot: oktaviertes Signal
- grau: verzerrt
Weil diese Sorte Oktavierer besser funktionieren soll, wenn man nur die Grundtöne einspeist (Höhenblende zu...), habe ich vor dem Phasensplitter ein Tiefpassfilter eingefügt. Ein weiteres Filter befindet sich im Overdrive; es setzt dort die Verstärkung für die Höhen herab und mindert das Auftreten von "Spikiness".
Weil das Bild so groß ist, hier mal nur ein Link zum Schaltplan:
http://www.gitarrebassbau.de/download/file.php?id=47574&mode=view/CathodeMixer4_Overdrive_Schem.png
