107 V auf den Buchsen...

[Gast25243]

Thema Phantom, Zitat Wikipedia:
An schutzisolierten Geräten kann an elektrisch leitenden berührbaren Teilen ein Kribbeln zu spüren sein. Dieser Berührstrom entsteht durch die im Gerät zur Entstörung verbauten Y-Kondensatoren sowie durch parasitäre Kapazitäten zum speisenden Netz. Beides ist ein Merkmal insbesondere von Geräten mit Schaltnetzteil.

Der Berührstrom darf laut VDE-Vorschrift 0701/0702 höchstens 0,5 mA betragen, was eine der Voraussetzungen für die Anbringung des CE-Zeichens ist.[2]

Frequenz und Wellenform dieser Störspannungen sind oft abweichend von der Netzspannung. Die gegen Erde anliegende Spannung kann mit hochohmigen Messgeräten gemessen werden und ist meist höher als Kleinspannung. Sie bricht jedoch beim Berühren zusammen und gilt daher als ungefährlich.

Dazu kommt, dass dein Amp (hoffentlich!) über einen Schutzleiter verfügt. Wenn der ans Board angeschlossen ist, wirst du nichts mehr messen können, da dein Instrument/Effekt-Ground auf PE liegt. Probiers aus!

Aber wir können was daraus lernen:
1. Immer erst den Amp ans Stromnetz (mit ordungsgemäßen Schutzleiter), dann
2. das Board an den Amp kabeln, dann
3. die Wandwarzen aktivieren und zum Schluss
4. den Bass einstöpseln.
Sollte ein Netzteil heftig defekt sein, so fliegt bei Schritt 3 der FI oder die Sicherung. Wenn das Board erst zum Schluss mit dem Amp verkabelt wird, kann es theoretisch vorher zum einem Stromunfall kommen.

1+



[orgeloli]

Also, grob überschlagen, 4mW.
Vielen Dank!
Merci an alle, die bis hier mit mir durchgehalten haben. Das war interessant und lehrreich.

Wie gestern Abend in der Küche.
Auf jeden Fall haben wir gestern 2 Lösungen gefunden, die funktionieren.
1 Batterie.
Nur 7 V auf der Buchse, bei einstecken einer Wandwarze stieg die Spannung auf fast 80 V.
2. Willie
Beim Blueberry Overdrive konnten wir an der Wandwarze nur ca.8 V abgreifen, das ganze bei 0,08 mA.



[orgeloli]

@bassilisk
Hab gerade mein Multinetzteil bekommen.
Vielleicht treffen wir uns demnächst nochmal zu einer Messorgie?



[bassilisk]

@bassilisk
Hab gerade mein Multinetzteil bekommen.
Vielleicht treffen wir uns demnächst nochmal zu einer Messorgie?

Abersowasvon!



[Tornadone]

Bin dabei. Hab kürzlich ein Oszi bekommen. Da geht messen sogar mit Lichteffekt.



[bassilisk]

1 Batterie

Hätten wir da DC messen sollen?



[orgeloli]

Hätten wir da DC messen sollen?

Da haben wir noch ein einen Grund, die Menssung zu wiederholen....DC für Duracell, war ja eigentlich klar



[f_luxus]

Wer misst misst Mist



[bassilisk]

Suchspiel: Was ist hier flasch?



[fmm]

Suchspiel: Was ist hier flasch?

Meinst Du vielleicht flash?
Den Flash, den man bekommt, wenn die Phase am Gehäuse liegt und man ebenselbes berührt?



[bassilisk]

Bässer:



[fmm]

Bässer



[orgeloli]

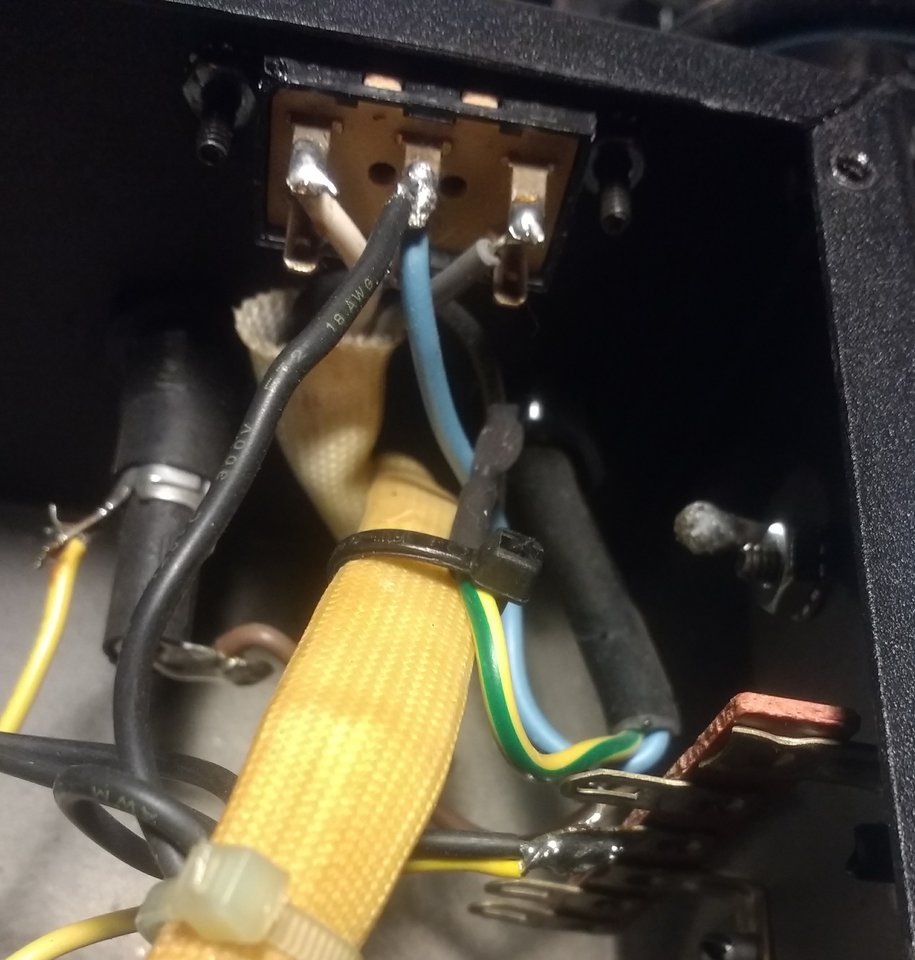

Suchspiel: Was ist hier flasch?
Anhang anzeigen 278651

War das im Peavy so?



[bassilisk]

Jo,

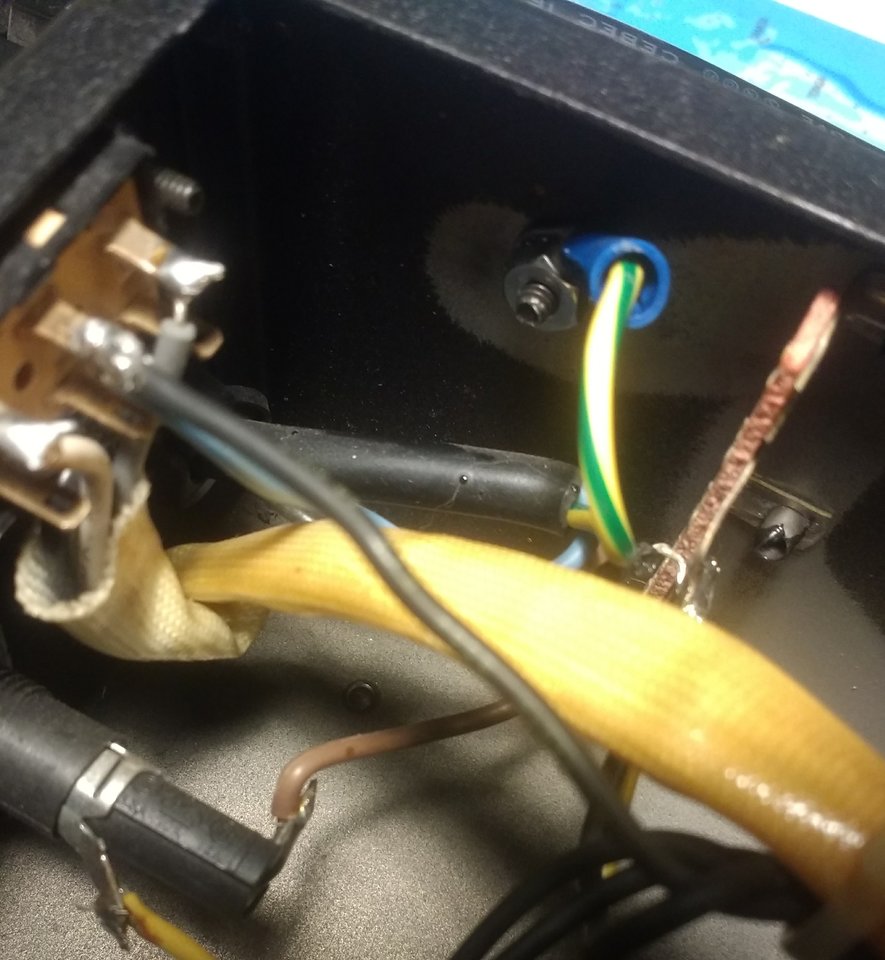

abgelötet und fachmännisch abisoliert und versorgt. Wer macht denn so was?



[orgeloli]

Dann müssen wir den auch nochmal messen.



[bassilisk]



[orgeloli]

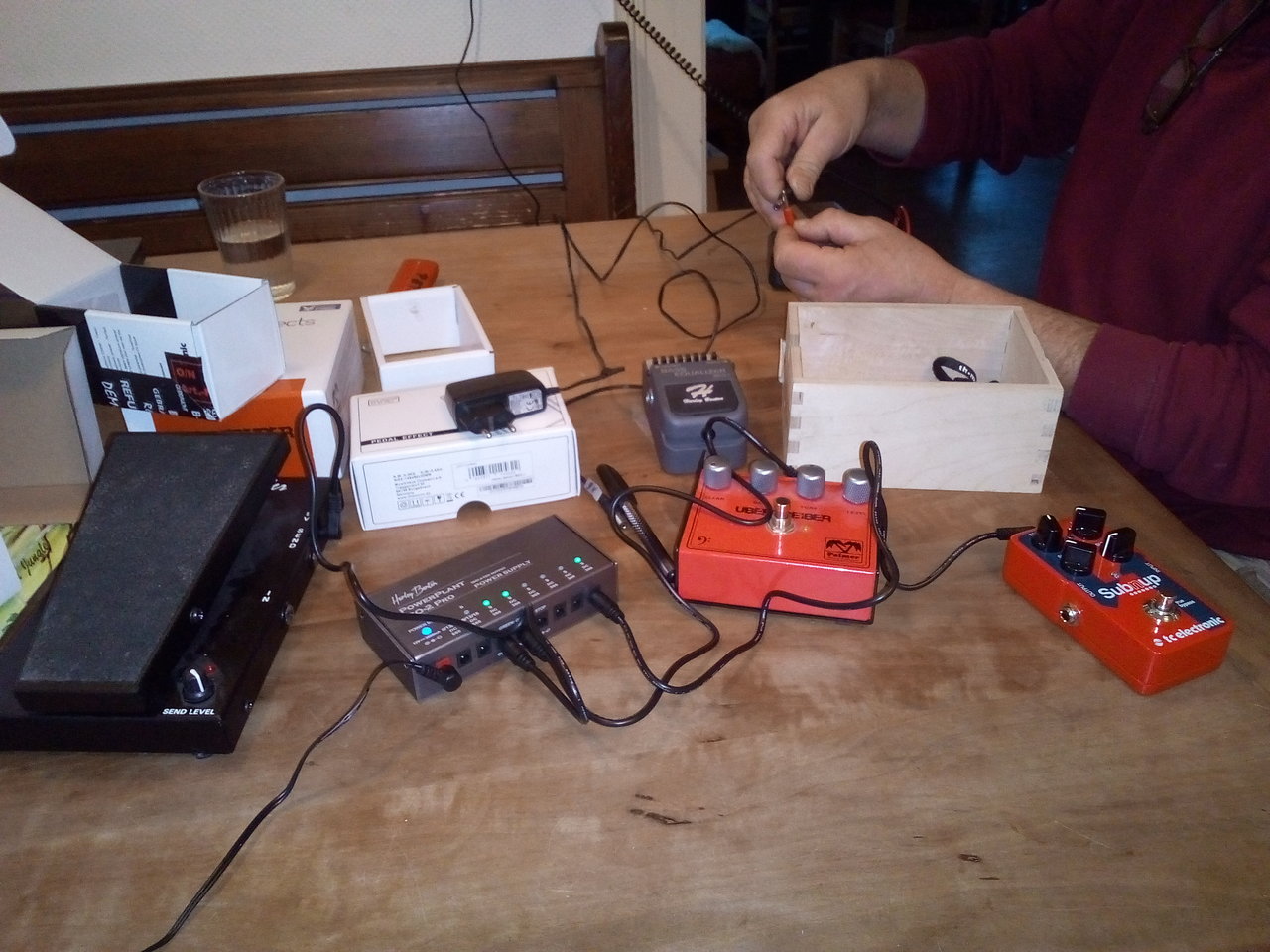

Neue Messung mit ISO 2 Pro und Wandwarze im Vergleich......wir müssen gestehen, das Powerplant is deutlich besser.....die Kriechstrome sinken um Faktor 10



[StonerGreg]

Sach ich doch, Wandwarzenmist hat nix auf Pedalboards zu suchen...



[alice d.]

Anhang anzeigen 280289

Neue Messung mit ISO 2 Pro und Wandwarze im Vergleich......wir müssen gestehen, das Powerplant is deutlich besser.....die Kriechstrome sinken um Faktor 10

erstaunlich... kann ich mir so gar nicht erklären...
und dabei ist die hb-kraftpflanze gar nicht mal sonderlich dolle.



[StonerGreg]

Och, Preis/Leistung passt absolut. Was signifikant besseres kostet signifikant mehr.

Und besser als ein Sammelsurium aus Wandwarzen ist das allemal, wie die Messungen belegen. Ist doch cool!
