Welche Schraube für Stingray(Klon)-Bridge

Schbassvogel

New Member
Beiträge
6
Ort
Aschaffenburg
Bassix
ß332
Hallo zusammen,

Ich würde gerne meine beiden Stingray-Klone optisch näher an das Original heranbringen.

Leider finde ich dazu im Netz recht wenig Informationen.

Mir geht es um die Innensechskant-Schrauben an der Bridge, links und rechts neben den Saitenreitern.

Hat jemand einen Rat, wo ich Hülse und Schraube in Originalgröße herbekommen kann?

Bei Partsland habe ich eine Brücke gefunden mit den gesuchten Teilen ... Mindestbestellmenge sind jedoch 20, das ist etwas zu viel des Guten

https://shoppartsland.com/ms4-cr/


Plan B wäre: zwei m6 oder m8 Einschlaghülsen von Gibson-artigen Brücken zweckentfremden und passende Schrauben suchen.

Ich habe aber im Netz leider auch keine Schrauben gefunden mit Zylinderkopf aber kleinem Innensechskant, wie beim Vorbild ....

Vielleicht hatte ja jemand von euch schon mehr Erfolg.

Mit bässten Grüßen, Dom

Habe mir vor ein paar Jahren bereits im Interweb die (virtuellen) Hacken abgelaufen beim Versuch, solche Schrauben zu finden:
Keine Chance!

Offenbar gibt’s auch keine (US-)Norm für diese Variante. Sieht also ganz nach einer Sonderanfertigung aus, an die man nur rankommt, wenn man konspirative Kontakte zu MusicMan-Mitarbeitern hat. 😉

Die Kombination großer Kopfdurchmesser/kleiner Innensechskant gibt‘s standardmäßig wohl nur als Flach- oder Senkkopfschraube.
Daher kommen eigentlich nur irgendwelche DIY-Lösungen in Frage, z.B. eine Kombination aus Flachkopfschraube und Metallhülse mit gleichem Aussendurchmesser. Wäre zwar etwas rustikal, zumal u. A. mit einem mehr oder weniger deutlichen Farbunterschied zum Rest der Bridge zu rechnen ist. Aber zumindest wäre es eine vage Annäherung an‘s Original, die sicherlich auch die eigentliche Funktion (seitliche Fixierung der Saitenreiter) erfüllen würde.

(Vielleicht hat jemand noch ne bessere Idee?!?)

Zuletzt bearbeitet:
Ich habe die Originalen bei MM USA gefunden... Mit Versand und Zoll schlanke 60€ ...
Dann habe ich ebenfalls originale gefunden in Tschechien, mit Versand immer noch 30€

Die Schrauben haben zöllische Gewinde, 5/16x18TPI

Also passen die Einschlaghülsen von Gibson leider nicht.

Das waren aber auch Stunden an Recherche.

Das waren aber auch Stunden an Recherche.
Immerhin hattest du mehr Erfolg als ich damals… 🙂👍

Edith fragt übrigens gerade, warum man die Aktion von den Einschlaghülsen abhängig machen muss. 🤔
Gute Frage, wie ich finde.

Die Schrauben sollen ja vorrangig der Original-Optik dienen, und müssen daher nur aussehen. Halten müssen sie nix.
Also könnte man sie eigentlich direkt in‘s Holz jagen…
(Vorbohren nicht vergessen, höh höh! 😆)

Zuletzt bearbeitet:

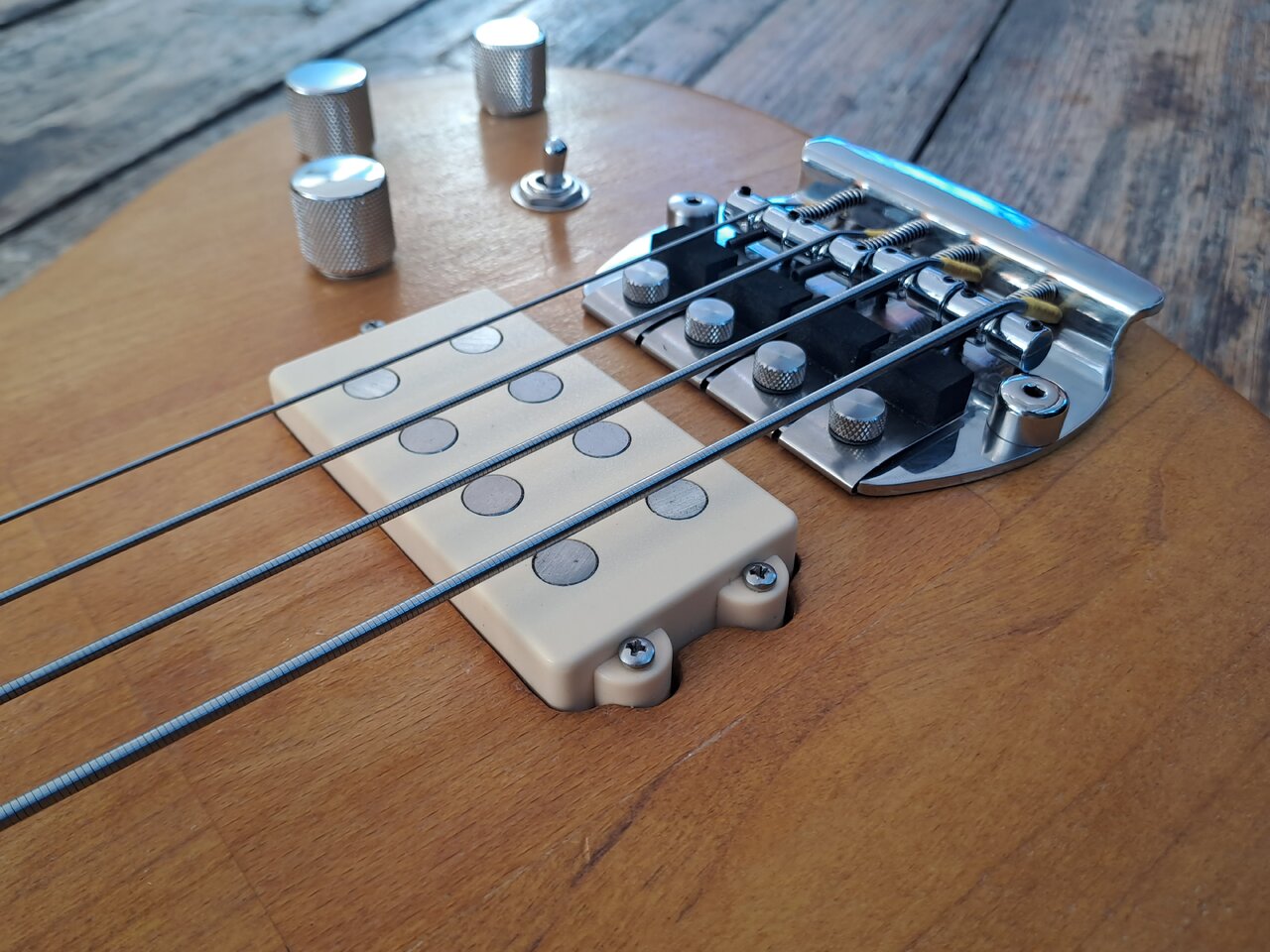

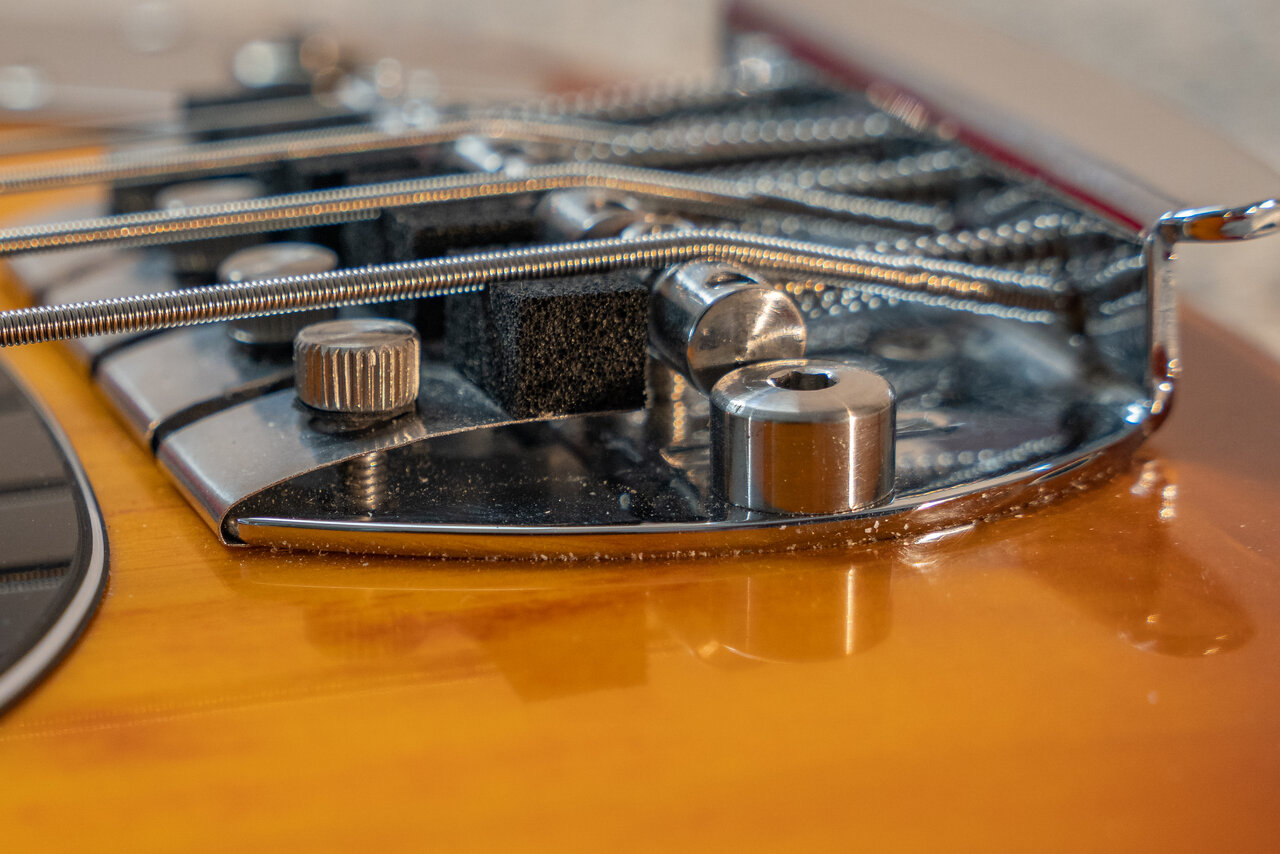

Man nehme eine Inbus M4 und eine Inbus M8, am besten Edelstahl und kombiniere beide miteinander...
Die große wird oben ausgebohrt (ich glaub es waren 7,5mm), bei der kleinen schneidest Du das Gewinde ab.
Dann das Kopfstück in die ausgebohrte M8 einpressen und an der Ständerbohrmaschine alles schön mit Feile und Schleifpapier verrunden.
Fertig...

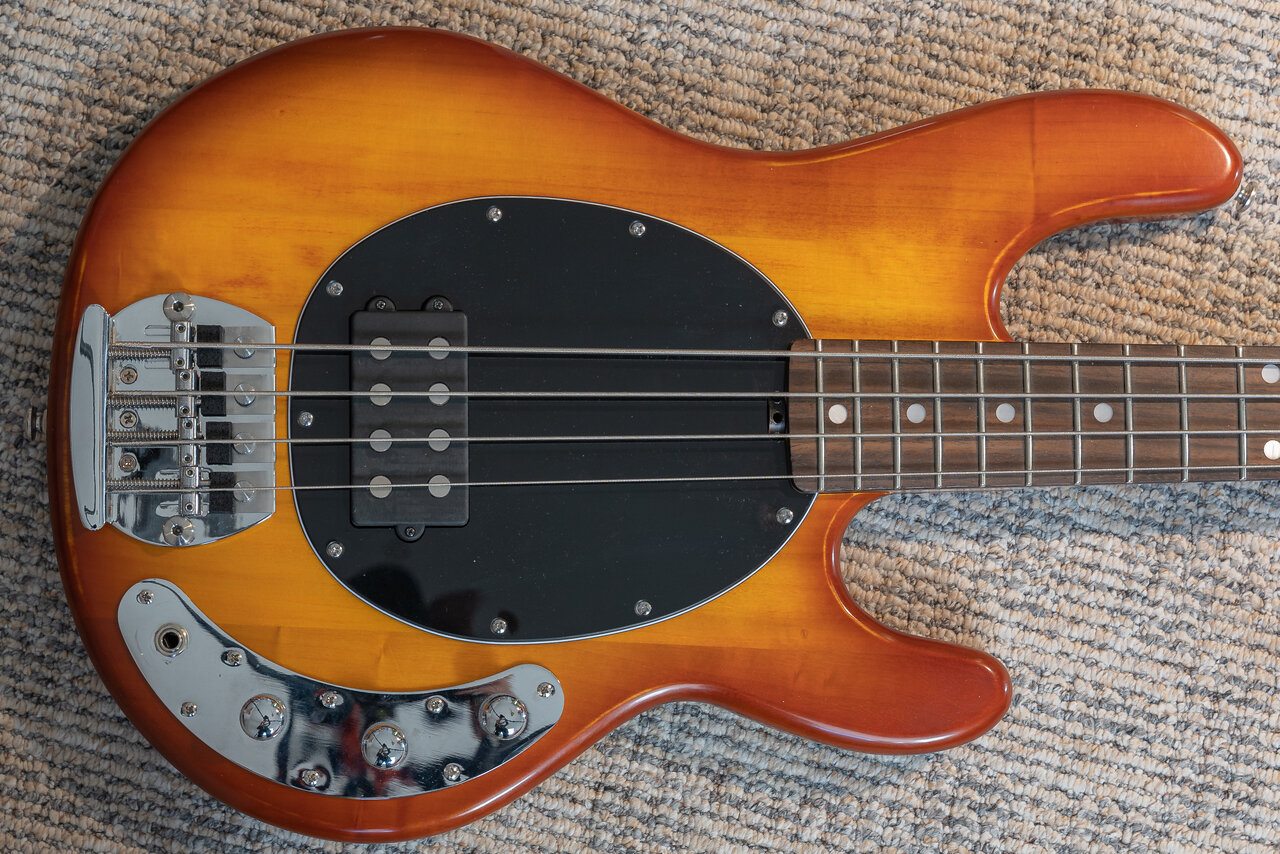

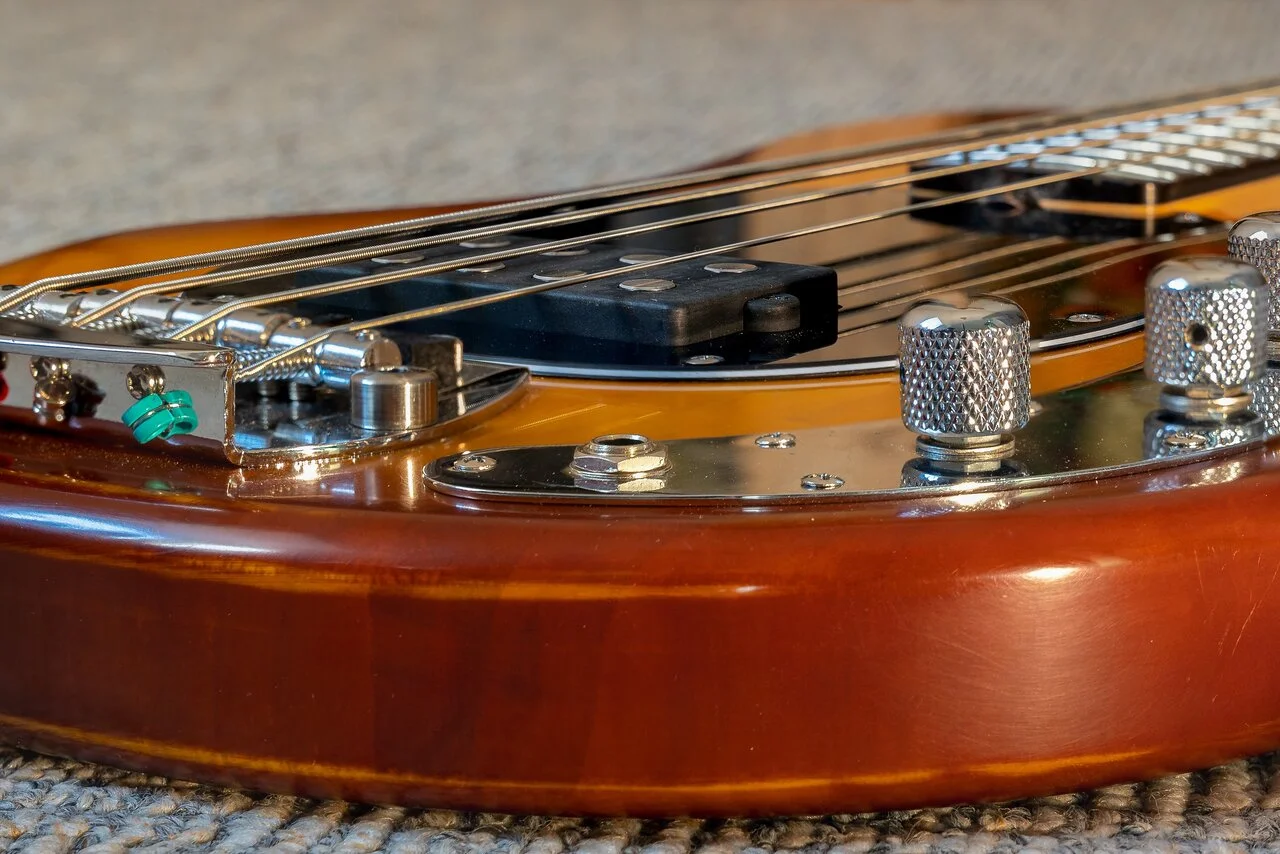

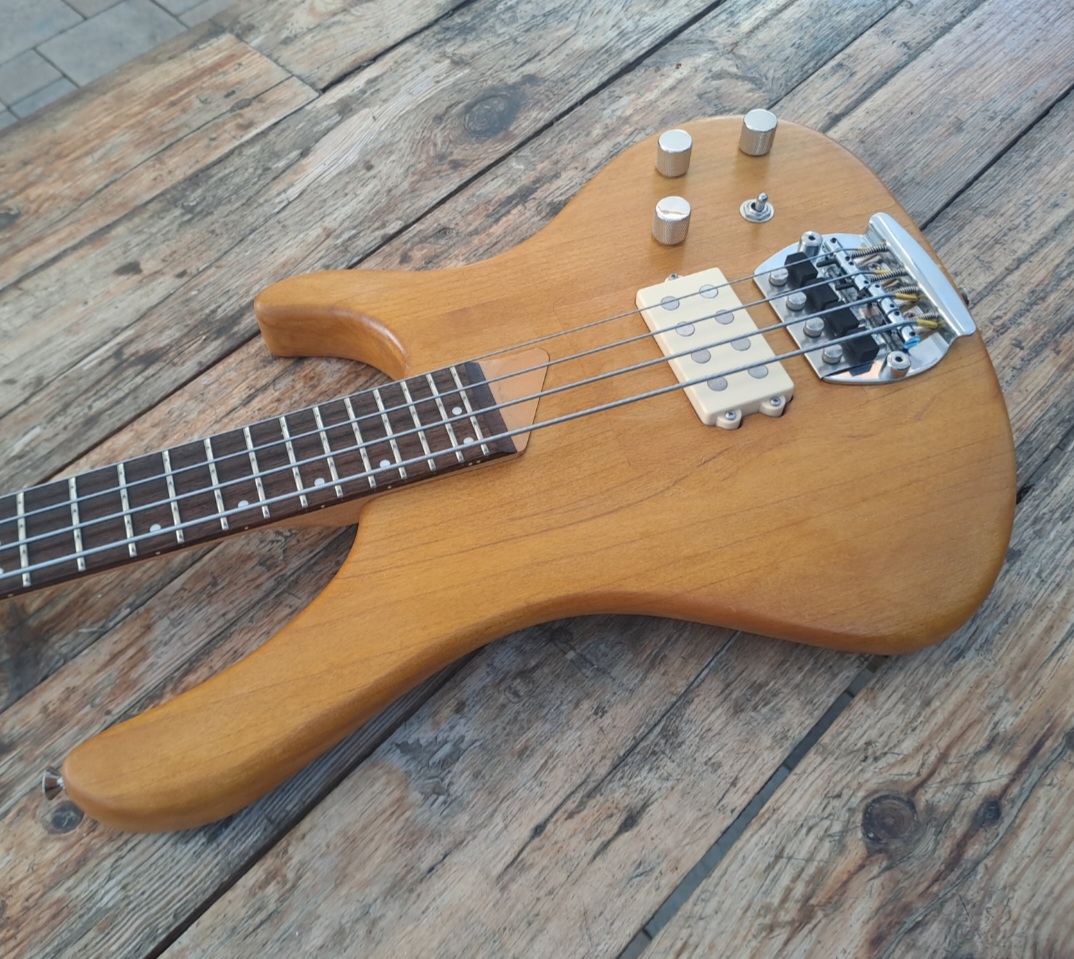

Hier mein ehemaliges SUB/Stingray-Projekt:


Anhänge

  • unbenannt-8.JPG
    200,4 KB · Aufrufe: 111
  • unbenannt-2.jpg
    199,6 KB · Aufrufe: 117
  • unbenannt-3.JPG
    343,5 KB · Aufrufe: 112
Die kleinere kann auch M5 gewesen sein...
Einschlaghülsen für M8 gibts aus Messing im Baumarkt, man kann aber auch direkt ins Holz ein Gewinde schneiden.

Man nehme eine Inbus M4 und eine Inbus M8, am besten Edelstahl und kombiniere beide miteinander...
Die große wird oben ausgebohrt (ich glaub es waren 7,5mm), bei der kleinen schneidest Du das Gewinde ab.
Dann das Kopfstück in die ausgebohrte M8 einpressen und an der Ständerbohrmaschine alles schön mit Feile und Schleifpapier verrunden.
Fertig...

Hier mein ehemaliges SUB/Stingray-Projekt:
@Schwertmueller :

Sehr geil gemacht mit den Schrauben! Ich glaub da versuche ich mich mal dran ...

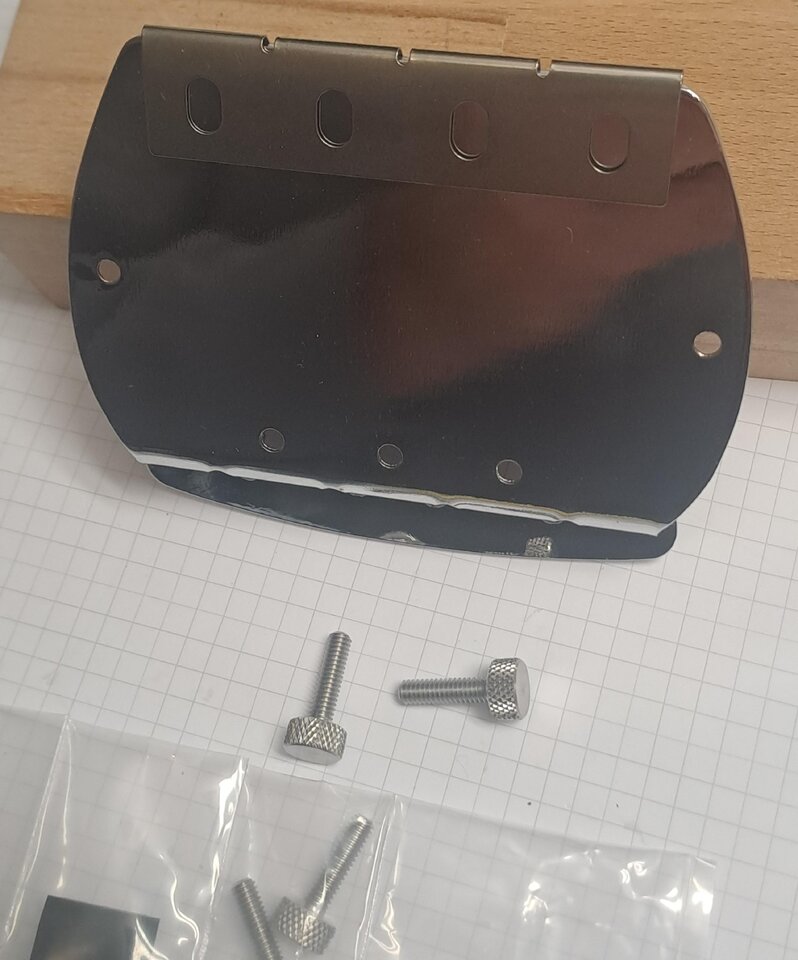

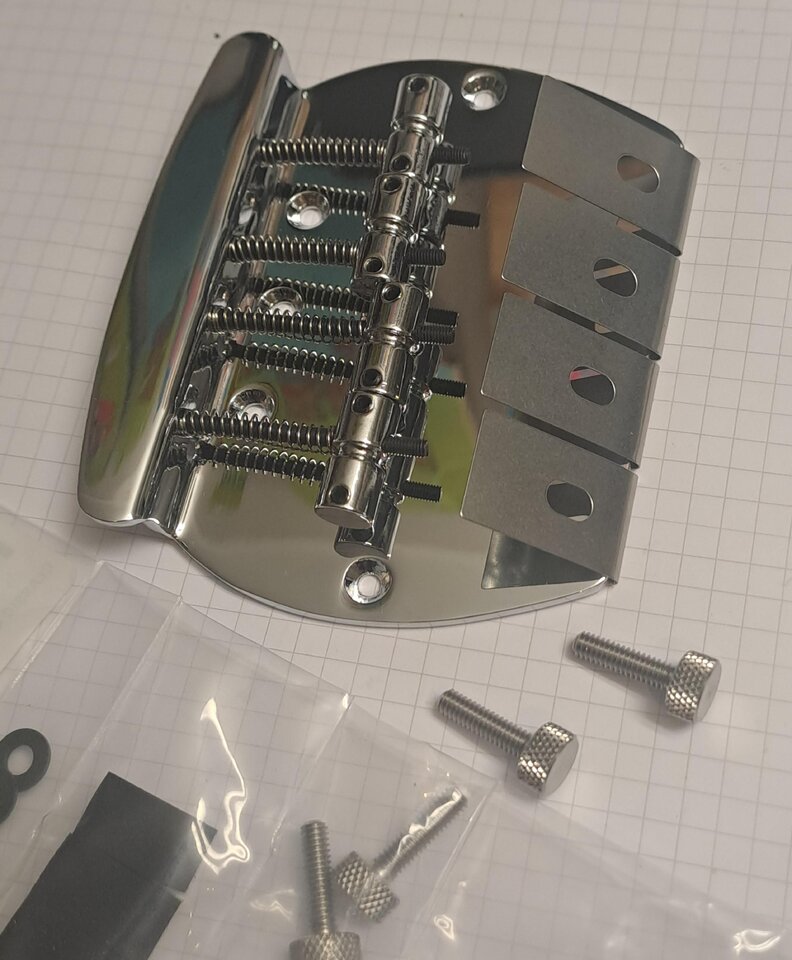

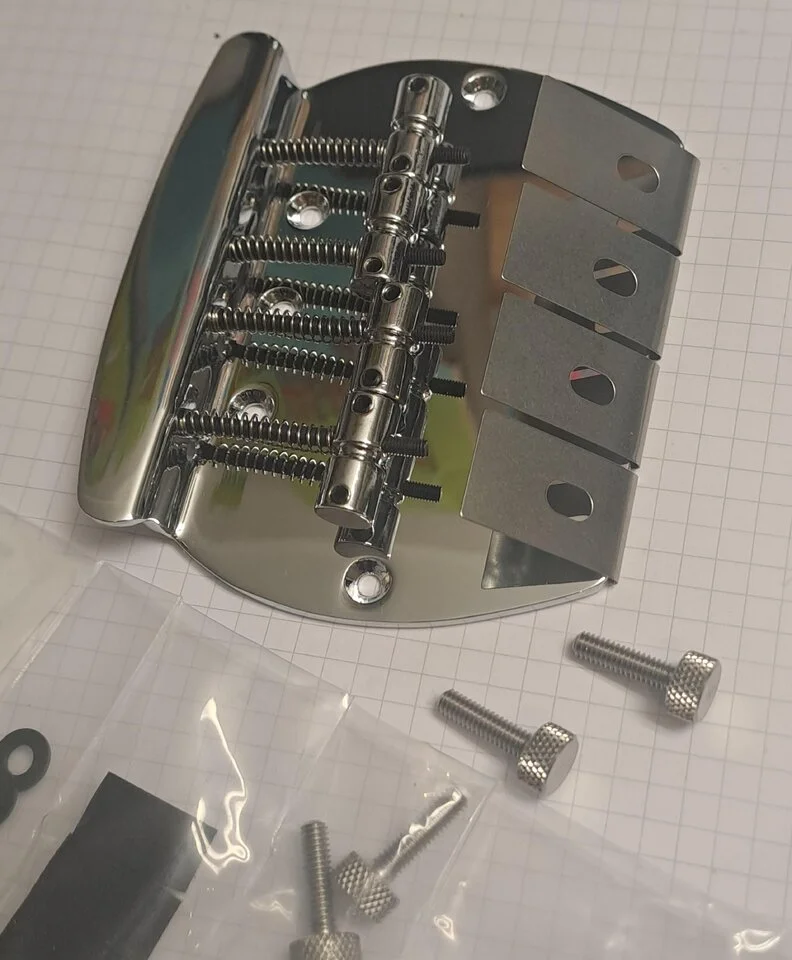

Wie hast Du denn die Schrauben vom Mute Kit befestigt? Ich steh grad vor dem Problem, dass ich ne Göldo MM Bridge habe und ein neues Mute Kit von Ernie Ball/Music Man, aber keine Ahnung, wie ich die Schrauben fest bekommen soll. Ich vermute das Gewinde müsste UNC 8-32 sein und dafür hab ich keine Einschlaghülsen gefunden. Eventuell tun es auch im Holz versenkte Muttern?!?

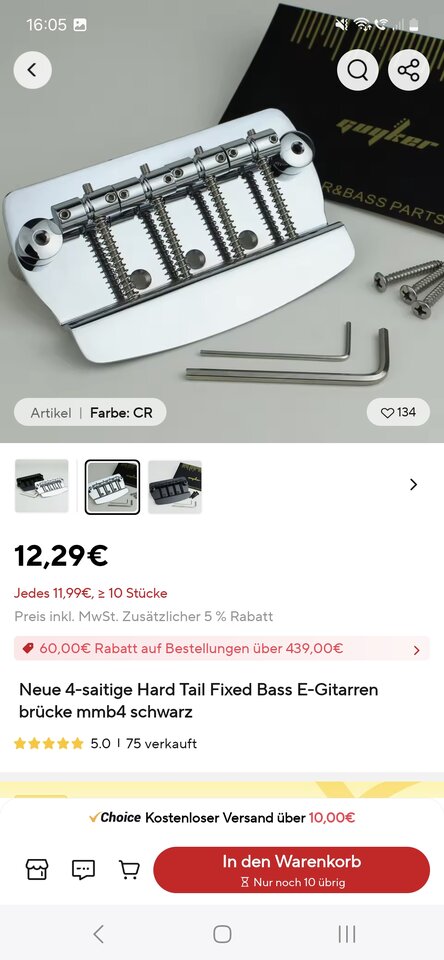

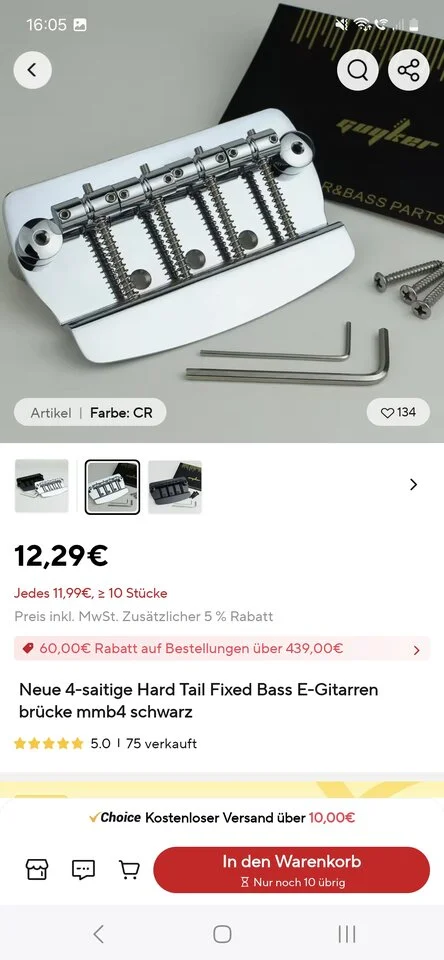

Schau doch mal bei AliExpress.
Da gibt's ne passende Bridge.
Die Bolzen und Saitenreitet sind vom Durchmesser ca 1mm kleiner als bei der Original MM Bridge.


Anhänge

  • Screenshot_20250119_160536_AliExpress.jpg
    66,3 KB · Aufrufe: 31
Schau doch mal bei AliExpress.
Da gibt's ne passende Bridge.
Die Bolzen und Saitenreitet sind vom Durchmesser ca 1mm kleiner als bei der Original MM Bridge.
Die bietet aber leider auch keine Möglichkeit, das Mute Kit nachzurüsten. Und um das Mute Kit geht es mir in erster Linie. Die beiden seitlichen Schrauben wäre für mich nur nice-to-have.

@Schwertmueller :

Sehr geil gemacht mit den Schrauben! Ich glaub da versuche ich mich mal dran ...

Wie hast Du denn die Schrauben vom Mute Kit befestigt? Ich steh grad vor dem Problem, dass ich ne Göldo MM Bridge habe und ein neues Mute Kit von Ernie Ball/Music Man, aber keine Ahnung, wie ich die Schrauben fest bekommen soll. Ich vermute das Gewinde müsste UNC 8-32 sein und dafür hab ich keine Einschlaghülsen gefunden. Eventuell tun es auch im Holz versenkte Muttern?!?
Hi, ich hatte kein MutKit, hab mir das dünne Edelstahl blech selbst zurechtgeschnitten. Die kleinen Rändelschrauben hatte ich über ebay in China bestellt und noch gekürzt... Waren M4.
Wie bei Musicman kommt das gewinde nur in das Blech der Bridge. 2mm Dicke reicht für das gewinde bei M4.
Unter der bridge im Holz sind dann nur tiefe Löcher, die die Schrauben aufnehmen.
Gruß, Udo


Hi, ich hatte kein MutKit, hab mir das dünne Edelstahl blech selbst zurechtgeschnitten. Die kleinen Rändelschrauben hatte ich über ebay in China bestellt und noch gekürzt... Waren M4.
Wie bei Musicman kommt das gewinde nur in das Blech der Bridge. 2mm Dicke reicht für das gewinde bei M4.
Unter der bridge im Holz sind dann nur tiefe Löcher, die die Schrauben aufnehmen.
Gruß, Udo
Hallo Udo, danke für Deine Antwort!
Wow, komplett selbstgebaut ist natürlich nochmal um Längen besser. Hast Du da dann ein M4 Gewinde in das Blech der Bridge geschnitten?
Da müsste ich mir dann den passenden Gewindeschneider für das US Gewinde besorgen .... oder doch mit Muttern unter der Bridge arbeiten. Letzteres wäre zumindest günstiger. Das Mute Kit war schon teuer genug ... 🤪🙈
Grüße, Flo

Naja, ich weiß jetzt nicht, wie du da zöllige Muttern unter der bridge befestigen willst... Und die dürfen ja auch vorn nicht herausschauen. Wenn die klein genug sind, evtl. 4 mm Löcher in die bridge bohren und die Muttern von unten mit sekundenkleber an das MuteKit-Blech ankleben. Dann musst du dafür im Holz unter der bridge (RHCP) noch Platz schaffen...
3 mm bohren und ein passendes gewinde ins blech schneiden, ist natürlich viel einfacher. Dafür brauchst du natürlich den passenden Gewindeschneider.
Frag vielleicht mal in einer Fahrradwerkstatt. Ich glaub, die machen auch viel mit zölligen Gewinden. Weiß aber nicht genau.
Schau mal, ob du nicht passende Raendelschrauben mit metrischem gewinde kriegst.

Also vom Platz her würde ich mir keine Sorgen machen.
Die Idee war, eine flache Nut ins Holz zu fräsen (so hoch wie die Muttern) und bei Bedarf hinter die Muttern, auf der ganze Länge ein Stück Metall einzusetzen. Dann können sie sich nicht verdrehen, was im Holz vielleicht passieren könnte..
Aber wahrscheinlich ist es tatsächlich leichter das Gewinde in das Blech der Bridge zu schneiden. Ich such mal nach ´nem passenden Gewindeschneider.
