Tubeman 1 Repair Potis Röhre und dann mal sehen was noch ...

[Prinztreter]

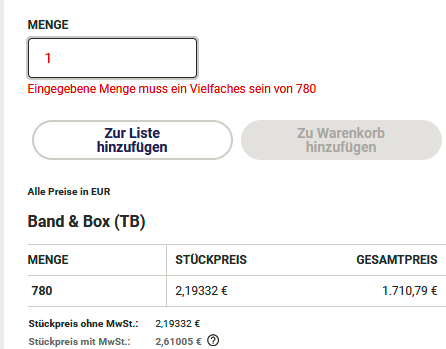

Naja ich wollte jetzt nicht780 Stk. kaufen ...
Anhang anzeigen 851708

Soweit war ich nicht. Ev. auf 3 X 4,7uF parallel umsteigen. Oder bei den anderen Bauteildistributoren schauen.



[hightone]

Das Pfeifen klingt mach mikrofonischer Röhre...da wirde ich also auf jeden Fall ran.
Jaja...jede Robre klingt etwas anders...tazsachlich wäre es gut 2 oder 3 ganz verschiedene zum Zesten zu haben...je mach schaltung machz das ganz schöne Unterschiede.
Da wo ichal welche gekauft habe waren die recht gut neschrieben und ich hab die damn so ausgewählt...weis aber nicht mehr wo das war und welche angeblich wie klingen soll.
Hat mir aber beim Bestellen damals geholfen......

Naja, einfach mal so 3 zum Test dahaben bedeutet am Ende 30€ einbauen und 60€ in der Schublade lagern.



[hightone]

ja
rein der Fehlerbeschreibung nach ("pfeift") würde ich auch eher die Röhre als eine der ersten Sachen machen

jetzt hast du die Poti schon draußen. Aber wenn sie "nur " kratzen, hätte ich offen gesagt erst mal 10€ in eine Dose Kontaktspray investiert und geschaut, ob ich die Potis damit wieder flott bzw entdreckt bekomme: einfach beherzt in eine der Öffnungen des Potis hinein sprühen und ein paar mal hin und her drehen. Meistens reicht das schon um das Kratzen zu beseitigen.

(das nur bei ausgeschaltetem Gerät machen und gern ein paar Minuten vergehen lassen, bevor man wieder anschaltet damit alles verdampfen kann. Aber wenn sie eh schon draußen sind, ist das egal)

Die Kontaktspraystrategie habe ich schon angewendet - vor 10Jahren ...

Jetzt ging nichts mehr und teilweise komplette aussetzer. Der Gainpoti lief noch ganz gut aber die 3x EQ waren eigentlich Drehschalter 0/1

Ich glaube ich frage einen Gitarristenfreund ob er noch irgendeine Röhre zum basteln rumliegen hat. Muss ja "nur" funktionieren. Dann kann ich alle Bauteile tauschen und auch testen. Wenn alles funktioniert würde ich mir dann gedanken um eine finale Röhre machen.


Die Idee ist ja den Tubeman wieder zum Leben zu erwecken um den als Preamp zu nutzen vor dem HarleyBenten 800B, der den Phil Jones CAB47 antreiben soll. Das ganze für meinen Fretless-Stingray-Kopie. Also ich bin schon auf der Suche nach dem schönen Sound und vor allem nach angenehmer Sättigung und schönen Obertönen - richtig zerren können die Röhren am Ende in der Maximalstellung eigentlich alle aber ich suche eher dynamisches Verhalten. Anschlagsattack läuft in die Sättigung und auch in die leichte Verzerrung und Sustainsignal wird dadurch angehoben. Wie so eine Art leichen Kompressor.

Klanglich orientiert hatte ich mich da auf der Seite oben schon einmal umgesehen und diese klangen nach der Beschreibung ganz interessant.

(Reihenfolge nach Priorität)

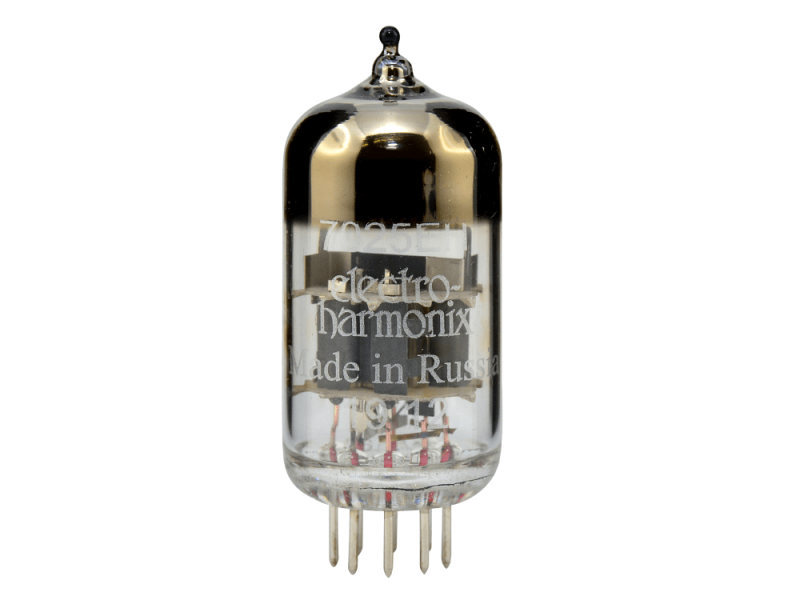

EH 7025 (12AX7 / ECC83 HQ) - V1

TT-Selektion: V1 - Low Noise Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre Der Electro-Harmonix 7025EH hat einen Mitteltonbereich, der dem Klang Klarheit und Definition verleiht, und eine glatte Oberseite für Wärme und...

www.tubetown.net

EH 7025 (12AX7 / ECC83 HQ) - Balanced

TT-Selektion: Balanced Beide Systeme mit gleicher Verstärkung Electro-Harmonix hat eine rausch- und mikrofoniearme Version der 12AX7 herausgebracht, die alle Spezifikationen einer echten 7025 erfüllt. Die ursprüngliche 7025-Röhre war...

www.tubetown.net

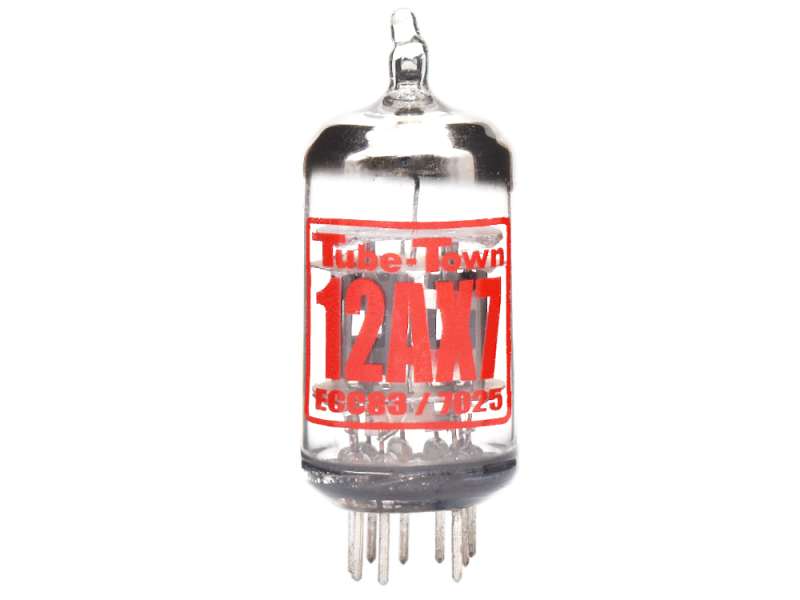

TT 12AX7 / ECC83 Classic V1

TT-Selektion: V1 - Low Noise Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren ...

www.tubetown.net



[orgeloli]

Naja, einfach mal so 3 zum Test dahaben bedeutet am Ende 30€ einbauen und 60€ in der Schublade lagern.

Ja...das stimmt leider...oder weiterveräußern...oder mal die Tubespezialisten Fragen...irgendwo gibts einen Vergleichsfred
Frag mal @disssa
oder @beate



[hightone]

auch wenn man nie weiß, was das Instrument, AMP, Cabinet ausmachen ...



[Axel]

Die Kontaktspraystrategie habe ich schon angewendet - vor 10Jahren ...

Jetzt ging nichts mehr und teilweise komplette aussetzer. Der Gainpoti lief noch ganz gut aber die 3x EQ waren eigentlich Drehschalter 0/1

ah ok. Dann vergiss was ich gesagt habe

wenn du zwei oder drei Röhren zum Testen kaufen möchtest würde ich bei deinen Anforderungen auf alle Fälle auch eine 5751er mitgehen lassen: °Klick für Suche° bzw für Einzelergebnisse °Klick 1° und °Klick 2°
Die kannst du überall einsetzen wo 12AX7 hin gehören, ist aber ein ganz anderes Tier (dagegen sind die Unterschiede zwischen verschiedenen 12AX7ern schon sehr subtil)

Haben vor allem mal deutlich weniger Gain. Wird bei Gitarristen gern genommen, wenn die Vorstufe weniger zerren soll. Ist auch beim Bass darum ein bisserl ein Geheimtip.

Beim Hype um Röhren und "hört sich so oder so an" muss man immer vorsichtig sein. Hängt auch von der Schaltung ab in der die Röhre steckt. Aber die 5751er hat den Ruf beim Bass entspannter, aufgeräumter und tiefer zu wirken. Nicht so nervöse Mitten wie die meisten 12AX7.
Diesen Eindruck meine ich in meinem Reußenzehn BassMax und Hughes&Kettner BassMaster bestätigen zu können. Und eben der Trick hier sachte in die Sättigung zu fahren und "anzuheizen" ohne vordergründig zu verzerren geht IMHO mit einer 5751er besser und feinfühliger als mit einer 12AX7.



[hightone]

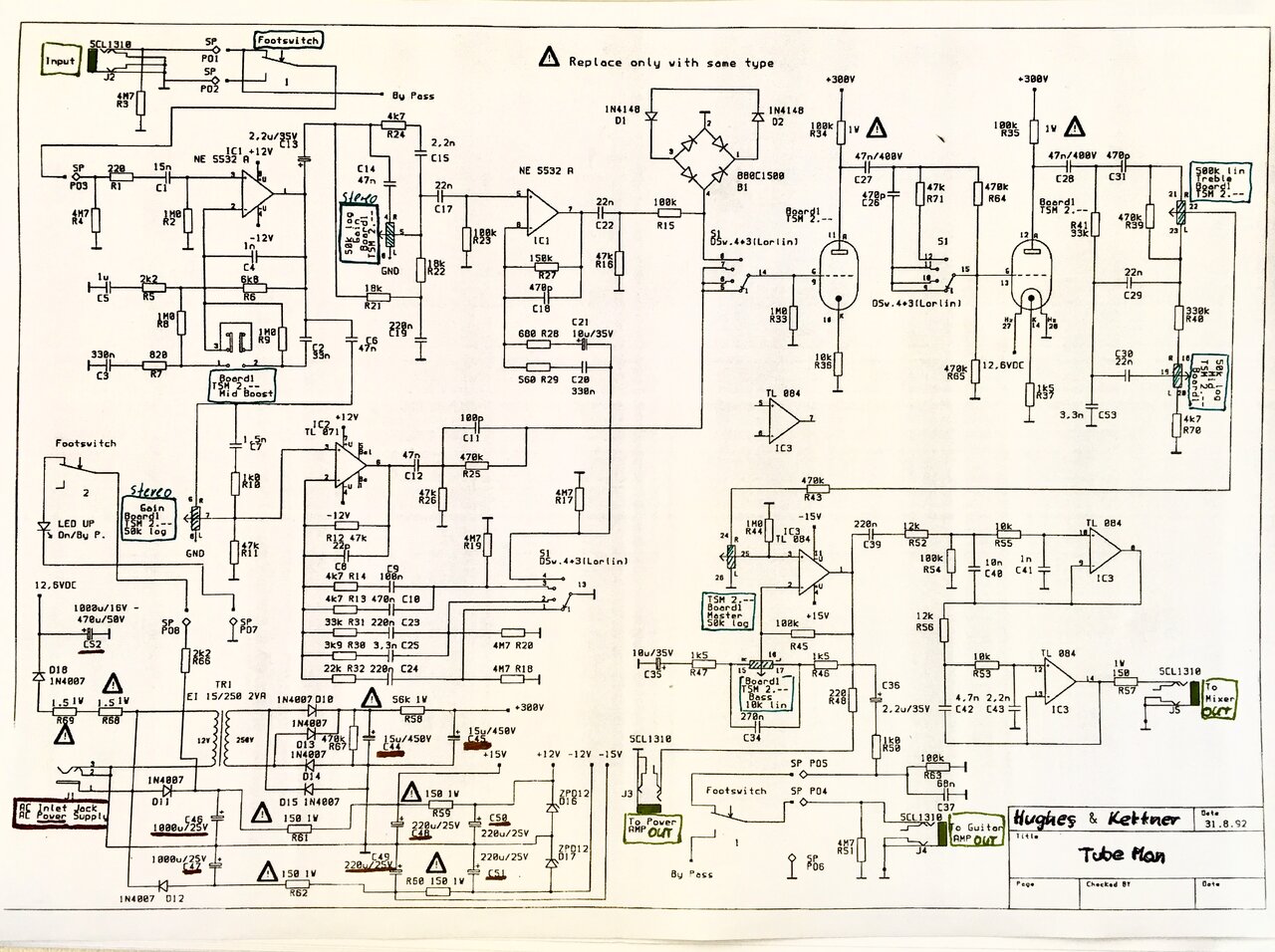

Hughes&Kettner Tubeman MK1 Manual / Schaltplan.

freundlicherweise zur Verfügung gestellt von @oldschool hier aus dem Forum.

Vielen Dank



[zeppo3000]

Ich hatte auch schon mal einen Gitarrenverstärker auf dem Tisch, der bei Gain ab 10 Uhr anfing zu pfeifen. Schuld war ein kaputter Netzteilelko. Die Verstärkerstufe hat wegen des Elkos Signal von der darauf folgenden Verstärkerstufe eingefangen, sprich: Rückkopplung.
Mit neuen Elkos im Netzteil konnte man wieder auf 10 aufreißen.
Will sagen, das Pfeifen könnte auch andere Usachen als die Röhre haben.



[hightone]

Hughes&Kettner Tubeman MK1 Manual / Schaltplan.

freundlicherweise zur Verfügung gestellt von @oldschool hier aus dem Forum.

Vielen Dank

Ich würde mal mit C 44-52 anfangen.

C44/45
2x 15u/450V

C46/47
2x 1000u/25V


C48-51
4x 220u/25V

C52
1x 1000u/16V

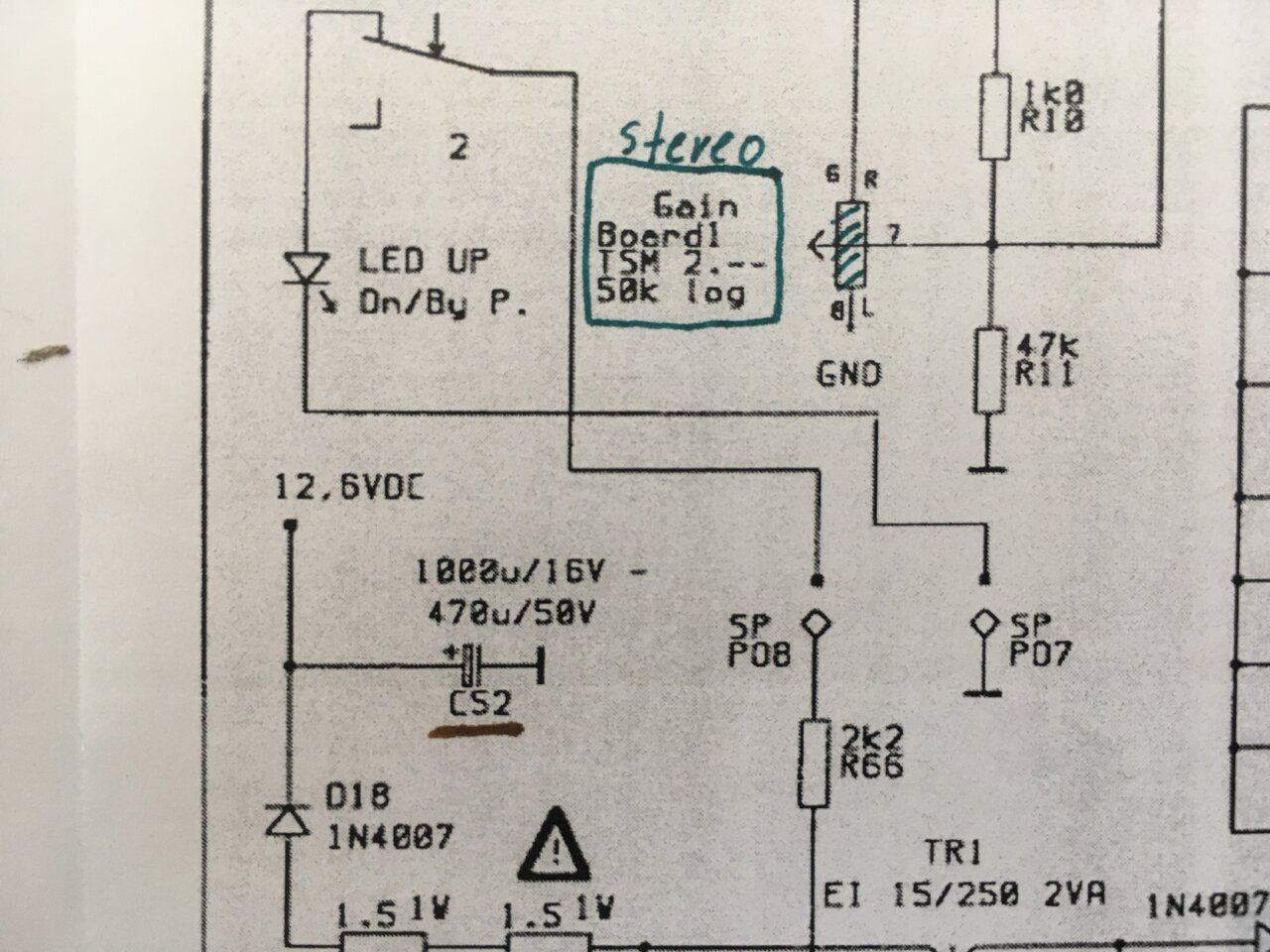

(Da stehen zwei Werte dran - 1000u/16v und 470u/50v - welcher gilt?)

Damit sollte die Stromversorgung neu sein.

Richtig gesehen?


Welche sollte ich noch gleich mittauschen?

???? C13 C21 C27/28 springen noch mit hohen Voltangaben ins Auge ????



[hightone]

Ich hatte auch schon mal einen Gitarrenverstärker auf dem Tisch, der bei Gain ab 10 Uhr anfing zu pfeifen. Schuld war ein kaputter Netzteilelko. Die Verstärkerstufe hat wegen des Elkos Signal von der darauf folgenden Verstärkerstufe eingefangen, sprich: Rückkopplung.
Mit neuen Elkos im Netzteil konnte man wieder auf 10 aufreißen.
Will sagen, das Pfeifen könnte auch andere Usachen als die Röhre haben.

Die Vermutung meines Gitarristen geht in die gleiche Richtung.

Sollte aber mit dem Tausch von C44-52 erledigt sein, oder?


Jetzt muss ich die nur noch zum Kauf finden.



[hightone]

C44-47 sind die großen Blauen, richtig?

Die potis habe ich blau eingerahmt und nehme die Werte, welche da dranstehen.

Gain
1x Stereo 50k log

Treble
1x 500k lin

MID
1x 50k lin

Bass
1x 10k lin

Master
1x 50k log

Passt das?



[zeppo3000]

Jetzt muss ich die nur noch zum Kauf finden.

Bei Conrad oder Völkner gibt es Suchfilter. Da kannst Du Kapazität, Spannung und Ausführung (axial, radial) eintragen, evtl noch Länge und Durchmesser, dann bekommst Du die passenden Bauteile angezeigt.



[zeppo3000]

???? C13 C21 C27/28 springen noch mit hohen Voltangaben ins Auge ????

Das liegt daran, dass die auch so viele Volt abkönnen müssen. Bei Röhrengeräten bitte immer besondere Vorsicht walten lassen, das kleine Kästchen arbeitet mit 300 Volt!



[E-A-D-G]

Ich würde die Elkos gerade mit tauschen.

wie heißt es im Amerikanischen Forum immer so schön:
"Don't fix it as long as it is not broken."

oder:
"As long as it works fine just leave it alone."



[hightone]

wie heißt es im Amerikanischen Forum immer so schön:
"Don't fix it as long as it is not broken."

oder:
"As long as it works fine just leave it alone."

Pfeift aber ab 60% gain in der Rockstufe,potis haben Aussetzer = „is broken“



[E-A-D-G]

Hughes&Kettner Tubeman MK1 Manual / Schaltplan.

freundlicherweise zur Verfügung gestellt von @oldschool hier aus dem Forum.

Vielen Dank

10k als Kathodenwiderstand in der ersten Stufe, das ist schon satt. Da hat die Röhre so gut wie keine Chance ihre spezifische "Röhrencharakteristik" nennenswert in's Spiel bringen zu können. Zumal kein Kathoden-C vorhanden ist.
Die zweite Stufe ist schon eher "Standard", allerdings ebenfalls ohne Kathoden-C. Viel an "Klangtuning" mit unterschiedlichen Röhren wird man auch hier dann eher nicht erreichen.

Ich bin geneigt zu behaupte, da kann man so ziemlich alles "reinwerfen" an Röhren was man will. Hauptsache ist, es glüht!



[E-A-D-G]

Pfeift aber ab 60% gain in der Rockstufe,potis haben Aussetzer = „is broken“

Potis sind doch aber keine Elkos?

Solange deren Kapazität innerhalb der spezifizierten Toleranz liegt, solange ist es "not broken".
Wenn die Elkos tatsächlich beginnen zu schwächeln, dann fängt es irgendwann an mit 100Hz munter vor sich hinzubrummen.

So rein auf Verdacht kann man natürlich vieles Wechseln, bis das das Pfeifen weg ist.



[E-A-D-G]

Wenn es pfeift in der Röhrensektion, dann würde ich mir zuerst anschauen ob Schwingneigung die Ursache in einer der beiden Röhrenstufen ist. Ich vermute hier die Stufe 2 in der das Problem entsteht.

Wenn du eine andere Röhre reinsetzt, dann besteht gute Chance dass das Problem geht. Es besteht aber auch eine gewisse Wahrscheinlichkeit dass das Problem wieder kommt wenn die Röhre (ganz natürlich) wieder etwas altert.

Bei einem Marshall Preamp hatte ich mal so ein Problem mit Schwingneigung und "pfeifen".
Die sauberste Lösung ist, die Schaltung etwas robuster zu gestalten indem man in die Schaltung (am Röhrensockel) etwas zusätzliche Millerkapazität in Größenordnung einiger weniger pF einbaut bzw. einlötet.



[hightone]

Wenn es pfeift in der Röhrensektion, dann würde ich mir zuerst anschauen ob Schwingneigung die Ursache in einer der beiden Röhrenstufen ist. Ich vermute hier die Stufe 2 in der das Problem entsteht.

Wenn du eine andere Röhre reinsetzt, dann besteht gute Chance dass das Problem geht. Es besteht aber auch eine gewisse Wahrscheinlichkeit dass das Problem wieder kommt wenn die Röhre (ganz natürlich) wieder etwas altert.

Bei einem Marshall Preamp hatte ich mal so ein Problem mit Schwingneigung und "pfeifen".
Die sauberste Lösung ist, die Schaltung etwas robuster zu gestalten indem man in die Schaltung (am Röhrensockel) etwas zusätzliche Millerkapazität in Größenordnung einiger weniger pF einbaut bzw. einlötet.

Leider kann ich erfassen was du schreibst aber nicht selbständig umsetzen.

Ich mach erstmal was mir möglich ist.



[E-A-D-G]

Leider kann ich erfassen was du schreibst aber nicht selbständig umsetzen.

Ich mach erstmal was mir möglich ist.

Mein Vorschlag, dann beginne ganz pragmatisch mit einer anderen Röhre um das Pfeifen (Schwingneigung) weg zu bekommen.
