„spezielles“ Stacked Poti

[markus-jan]

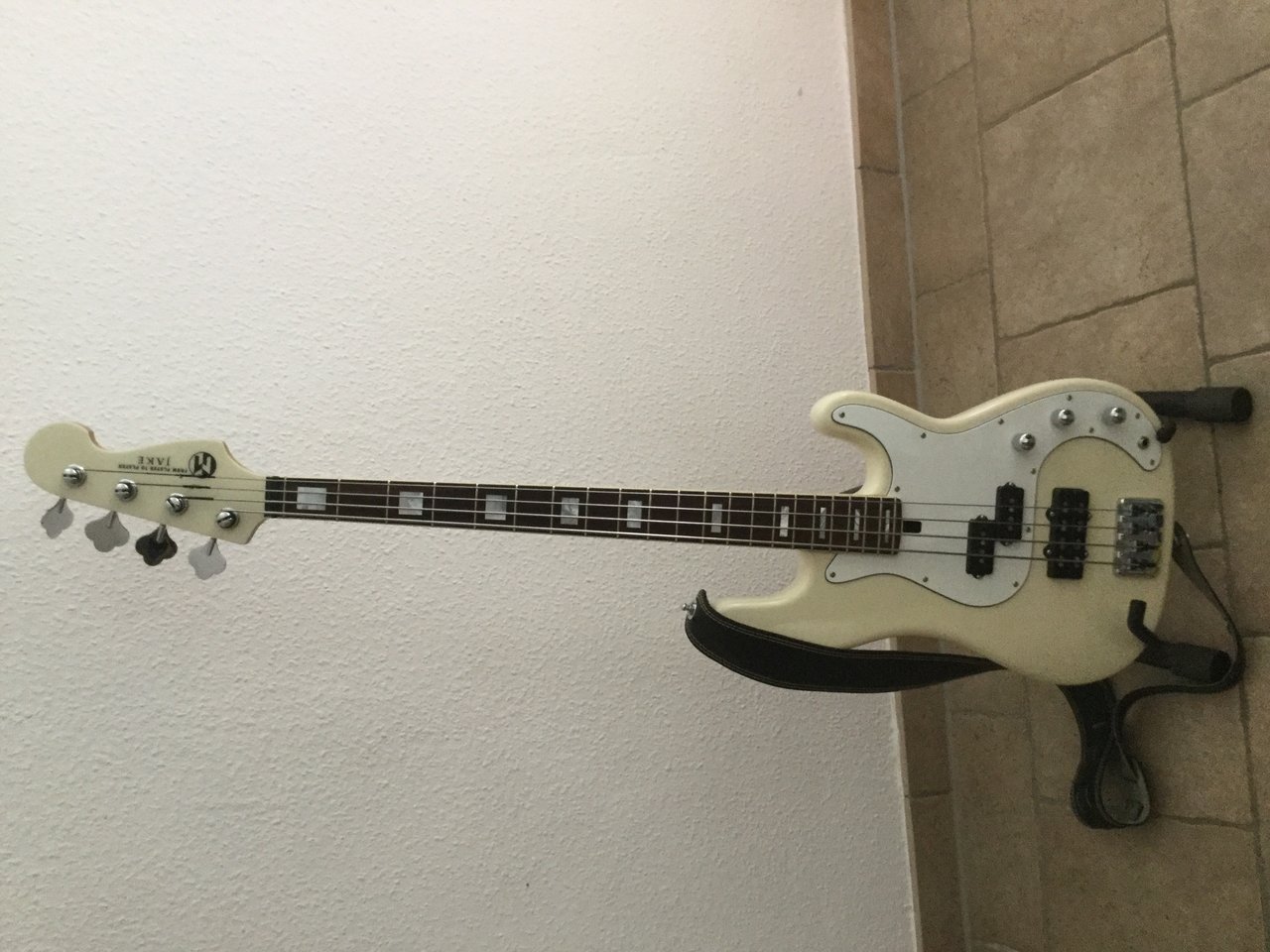

Ich möchte an meinem Marusczyk Jake 4p die Elektronik modifizieren. Aktuell ist VVT verbaut, der Steg-PU (Häussel) lässt sich via Push-Pull als Humbucker oder Singlecoil schalten. Die beiden Volumes sollen gegen ein hochwertiges Stacked Poti (Master-Volume/Balance) getauscht werden. Welches würdet Ihr mir empfehlen?
Die Höhenblende und die Schaltung des Pickups soll idealerweise ebenfalls über ein Tandempoti realisiert werden. Dafür suche ich ein gestacktes Teil- untere Ebene: 3-oder 4Fach-Schalter (seriell/parallel/singlecoil Bridge/sc Neck) obere Ebene: Poti (Höhenblende), oder evtl. ein C-Switch.
Gibt´s sowas „serienmäßig“ zu kaufen? Könnte es evtl. jemand basteln, oder hat vielleicht jemand eine andere, viel bessere Idee dazu? Ich freu mich auf Eure Tipps und Ratschläge... Besten Dank! Markus



[Talisker]

Einen mit einem Poti gestackten Schalter hab ich noch nirgends gesehen...
Was nicht bedeuten muss, dass es sowas nicht gibt, aber ich wüsste nicht, wo man sowas herbekäme.
Aber du hast doch drei Potis verbaut, mach doch 1) Vol/Bal, 2) PU-Schalter, 3) Höhenblende



[markus-jan]

Einen mit einem Poti gestackten Schalter hab ich noch nirgends gesehen...
Was nicht bedeuten muss, dass es sowas nicht gibt, aber ich wüsste nicht, wo man sowas herbekäme.
Aber du hast doch drei Potis verbaut, mach doch 1) Vol/Bal, 2) PU-Schalter, 3) Höhenblende

Hi, danke für Deine Antwort. Da ich das Pickguard gegen ein selbstgemachtes aus Palisander tauschen werde, würde ich bei der Gelegenheit gerne auf „2 Knöppe“ umbauen weil ich es optisch wesentlich stimmiger finde. Wenńs nicht geht, dann eher ´nen filigranen Coil-Switch wie an meinem G&L



[markus-jan]

Liebe Kolleg/innen, hat tatsächlich keiner der technisch Versierten unter Euch eine Idee bzgl. des gestackten Schalter-Poti? Bin dankbar für jeden Tipp!! Gruß, Markus



[StonerGreg]

Ich lehne mich einfach mal weit aus dem Fenster und behaupte, so etwas gibt es nicht. Ist mir nach über 20 Jahren löten und basteln noch nicht über den Weg gelaufen...



[markus-jan]

Ich lehne mich einfach mal weit aus dem Fenster und behaupte, so etwas gibt es nicht. Ist mir nach über 20 Jahren löten und basteln noch nicht über den Weg gelaufen...

Danke für die Antwort. Wäre schade, wenn Du Recht behältst...



[markus-jan]

Aber wäre es denn u.U. für einen versierten Löter "bastelbar"?



[Talisker]

Aber wäre es denn u.U. für einen versierten Löter "bastelbar"?

Eher für einen Uhrmachermeister, der für seinen Lehrling eine Strafarbeit sucht...



[StonerGreg]

Aber wäre es denn u.U. für einen versierten Löter "bastelbar"?

Wenn Du es schaffst, das hier...



...mit dem hier...

...zu kombinieren, dann gebe ich einen aus.



[rawlikefishrob]

Ich möchte an meinem Marusczyk Jake 4p die Elektronik modifizieren. Aktuell ist VVT verbaut, der Steg-PU (Häussel) lässt sich via Push-Pull als Humbucker oder Singlecoil schalten. Die beiden Volumes sollen gegen ein hochwertiges Stacked Poti (Master-Volume/Balance) getauscht werden. Welches würdet Ihr mir empfehlen?
Die Höhenblende und die Schaltung des Pickups soll idealerweise ebenfalls über ein Tandempoti realisiert werden. Dafür suche ich ein gestacktes Teil- untere Ebene: 3-oder 4Fach-Schalter (seriell/parallel/singlecoil Bridge/sc Neck) obere Ebene: Poti (Höhenblende), oder evtl. ein C-Switch.
Gibt´s sowas „serienmäßig“ zu kaufen? Könnte es evtl. jemand basteln, oder hat vielleicht jemand eine andere, viel bessere Idee dazu? Ich freu mich auf Eure Tipps und Ratschläge... Besten Dank! Markus

Wieso 2 mal Balance, also pro Volumen?
Und meine Meinung zu der Schaltung: die Lautstärkesprünge von seriell zu parallel sind schon eklatant, aber auch die Betonungen der Frequenzen, beides ist schon an sich problematisch.
Ich bin mir sicher, dass die Schaltung von dir so nicht umsetzbar ist, aber auch nicht praxisnah sind. Ich finde 2 Stacked Knobs mit jeweils Vol und Tone sehr vielseitig und optisch stimmig.



[markus-jan]

Wenn Du es schaffst, das hier...

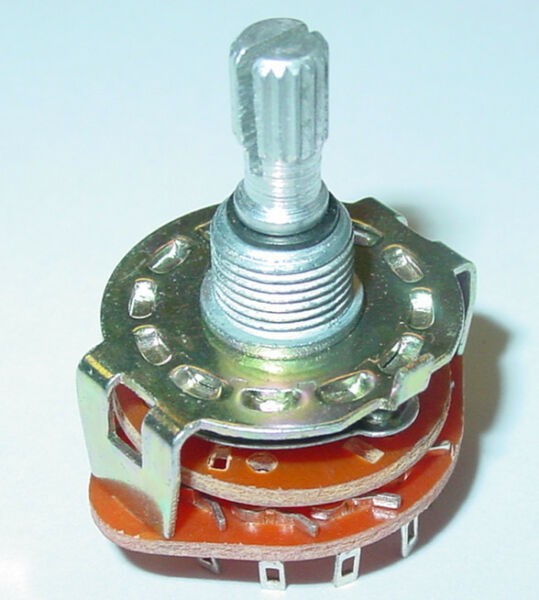

Anhang anzeigen 401041

...mit dem hier...

Anhang anzeigen 401042

...zu kombinieren, dann gebe ich einen aus.

Stahl und ein bisschen Alu-Schweißen kann ich, Holz von der Pieke auf gelernt, aber da bin ich definitiv raus, Schade!



[markus-jan]

Wieso 2 mal Balance, also pro Volumen?
Und meine Meinung zu der Schaltung: die Lautstärkesprünge von seriell zu parallel sind schon eklatant, aber auch die Betonungen der Frequenzen, beides ist schon an sich problematisch.
Ich bin mir sicher, dass die Schaltung von dir so nicht umsetzbar ist, aber auch nicht praxisnah sind. Ich finde 2 Stacked Knobs mit jeweils Vol und Tone sehr vielseitig und optisch stimmig.

Hab' mich wahrscheinlich missverständlich ausgedrückt- Mein Plan war statt V/V/T auf (Master-) Volume/Balance/Tone umzubauen. Meine anderen Bässe (Jott u. G&L 2000) habe ich auch so modifiziert u. bin sehr zufrieden ... 2 Stacked Potis finde ich optisch auch am stimmigsten, deshalb die Eingangsfrage- idealerweise wäre damit dann auch der PU-Switch zu bedienen. Ob der dann SC/Parallel und zusätzlich Seriell kann ist nicht entscheidend, wobei es im G&L prima funzt. Ist natürlich deutlich kräftiger, aber nicht eklatant lauter u. die Soundoption ist wertvoll.
Danke für Eure rege Anteilnahme!
Gruß, Markus



[Schnaggadu]

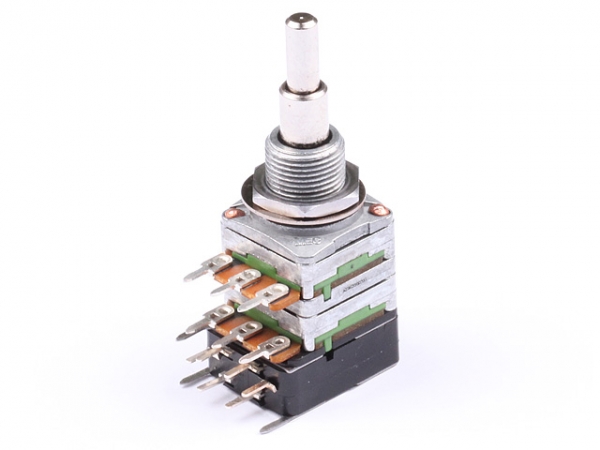

Tandem (Stacked) Push/Pull Poti

Tandem (Stacked) Push/Pull Poti erhältlich mit verschiedenen Widerstandswerten. Die Potis besitzen eine 4mm und 6mm Achse.

www.guitar-hardware.de

Hast du da schon etwas verbaut, bzw. wie sieht die Lösung aus ?



[Chrishi]

90 € für einen Poti ist aber auch schon eine Ansage.



[cfortner]

mit einem einzelnen linearen Poti für die Balance bekommst Du keine befriedigende Balance-Regelung hin, das klingt nicht und der Regelbereich ist sch......

Ein stacked Vol/Bal plus ein Tone/PP wäre aber möglich, denke ich. Der Schalter muss ja nicht an dem stacked Poti sein, oder?



[cfortner]

Eine Custom-Anfertigung eines einzelnen Potis dürfte relativ hoch dreistellig werden, falls das überhaupt jemand macht.



[cfortner]

Obwohl:

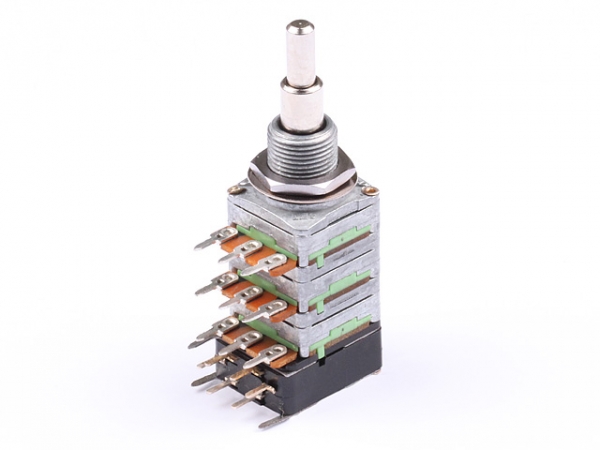

Tandem Multifunktions Push/Pull Poti

Tandem Multifunk. Push/Pull Poti erhältlich mit verschiedenen Widerstandswerten. Die Potis besitzen eine 4mm und 6mm Achse.

www.guitar-hardware.de

Das ist wohl das, was Du suchst. Das hat 500k lin (??) + 250 k log + 250 k neg log, damit bekommt man eine einigermassen funktionierende Bal-Funktion hin. In Mittenstellung ist es halt nicht das Gleiche wie mit Vol/Vol beide auf. Aber warum das 500k-Poti linear ist, erschließt sich mir nicht, das sollte auch A-Taper sein, also log.



[markus-jan]

verbaut

Ich habe mich von der Phantasie verabschiedet, das Ganze mit nur zwei Potis realisieren zu können. Meine Lösung ist 1x Stacked Volume/Balance, 1x Tone u. ein 5-fach Drehschalter um den Humbucker zu schalten. Da mir zwischenzeitlich ein anderer Bass zugelaufen ist, sind die Teile aber noch nicht verbaut.



[orgeloli]

Ein Balance Poti IS bereits doppelt....gesteckte schaltpotis sind mir auch noch nicht untergekommen.

Aber frag mai MEC...der macht einige spezielle Sachen wenn man lieb fragt.



[Schlurch]

MEC ist aber nicht gerade günstig
