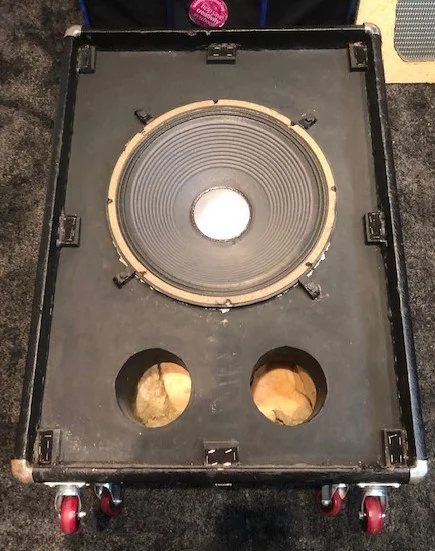

Heute habe ich die Front mal abgenommen:

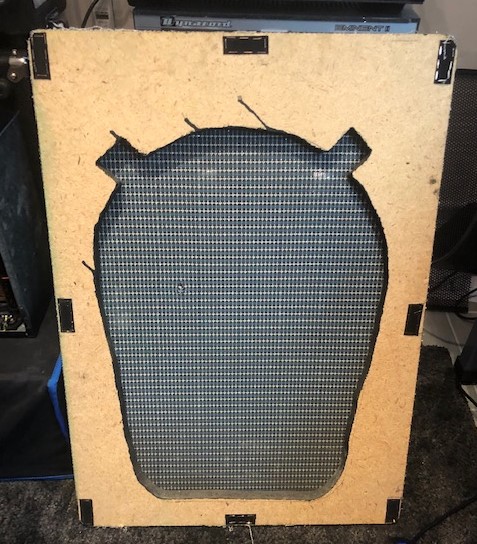

Das ist die, offensichtlich nachträglich erneuerte, Frontplatte von hinten:
Leider aus dickem, schwerem Pressspan.

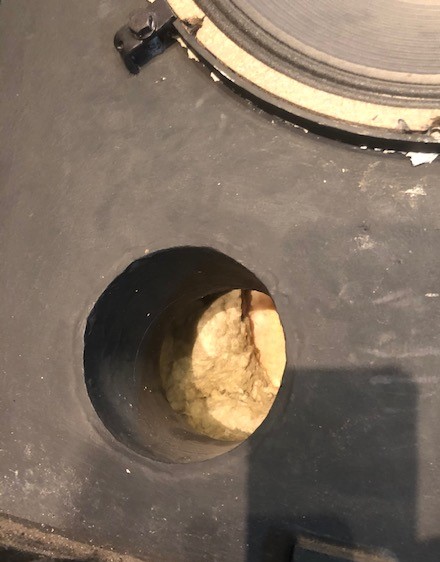

Die Mineralwolle muss aber raus:

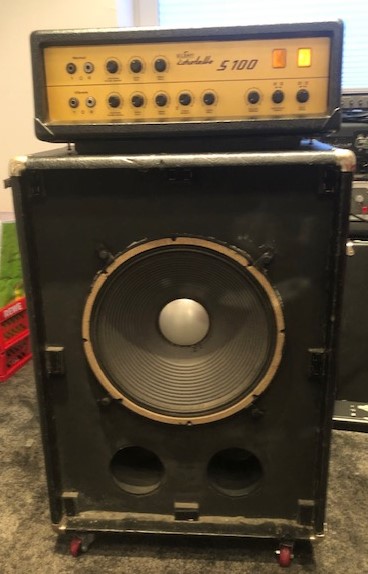

Ansonsten schöner K140 in Original-Box für 99€. Passt gut zum Echolette S100:

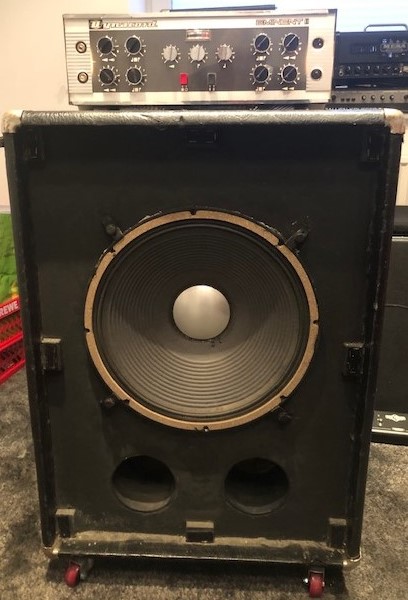

oder zur Vollröhre Eminent 2:

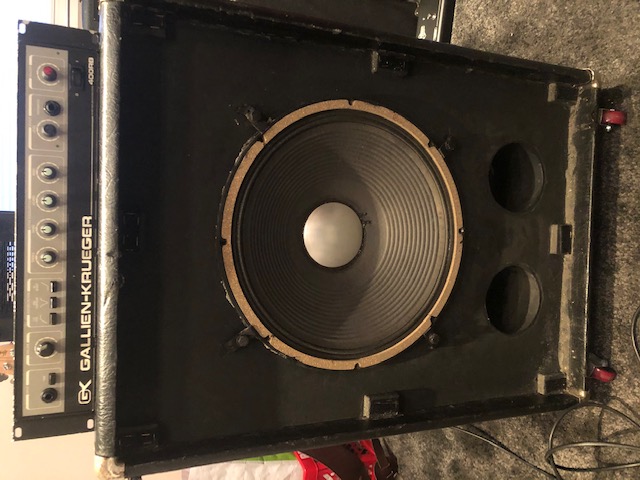

Oder zum GK 400RB (250€ in der Mini-Bucht, super Zustand, gemessen volle 28V an 4 Ohm=200W)?
Im Werkstattkeller kann ich das nur leise antesten, bin gespannt auf den Sound der Kombinationen im Übungsraum. Von der Leistung der Amps sollte es hinkommen, S100 70W, Eminent 2 80W, 400RB 200W, Belastbarkeit des K140 200W.
Vor und nach dem Austausch der Mineralwolle werde ich die BR-Abstimmung mal durchmessen. Mit modernem Dämmmaterial hat man keine Verseuchung mit Fasern mehr und kann die Abstimmung durch die Menge des Materials feintunen (je mehr Dämm-Material desto größer scheint das Gehäuse für den Speaker zu sein, da die Schallgeschwindigkeit in der Box reduziert wird).
Schweres, stabiles und schönes Arbeitstier zusammen mit dem richtigen Amp.
So long
Chr.
Das ist die, offensichtlich nachträglich erneuerte, Frontplatte von hinten:
Leider aus dickem, schwerem Pressspan.
Die Mineralwolle muss aber raus:
Ansonsten schöner K140 in Original-Box für 99€. Passt gut zum Echolette S100:
oder zur Vollröhre Eminent 2:
Oder zum GK 400RB (250€ in der Mini-Bucht, super Zustand, gemessen volle 28V an 4 Ohm=200W)?
Im Werkstattkeller kann ich das nur leise antesten, bin gespannt auf den Sound der Kombinationen im Übungsraum. Von der Leistung der Amps sollte es hinkommen, S100 70W, Eminent 2 80W, 400RB 200W, Belastbarkeit des K140 200W.
Vor und nach dem Austausch der Mineralwolle werde ich die BR-Abstimmung mal durchmessen. Mit modernem Dämmmaterial hat man keine Verseuchung mit Fasern mehr und kann die Abstimmung durch die Menge des Materials feintunen (je mehr Dämm-Material desto größer scheint das Gehäuse für den Speaker zu sein, da die Schallgeschwindigkeit in der Box reduziert wird).
Schweres, stabiles und schönes Arbeitstier zusammen mit dem richtigen Amp.
So long
Chr.

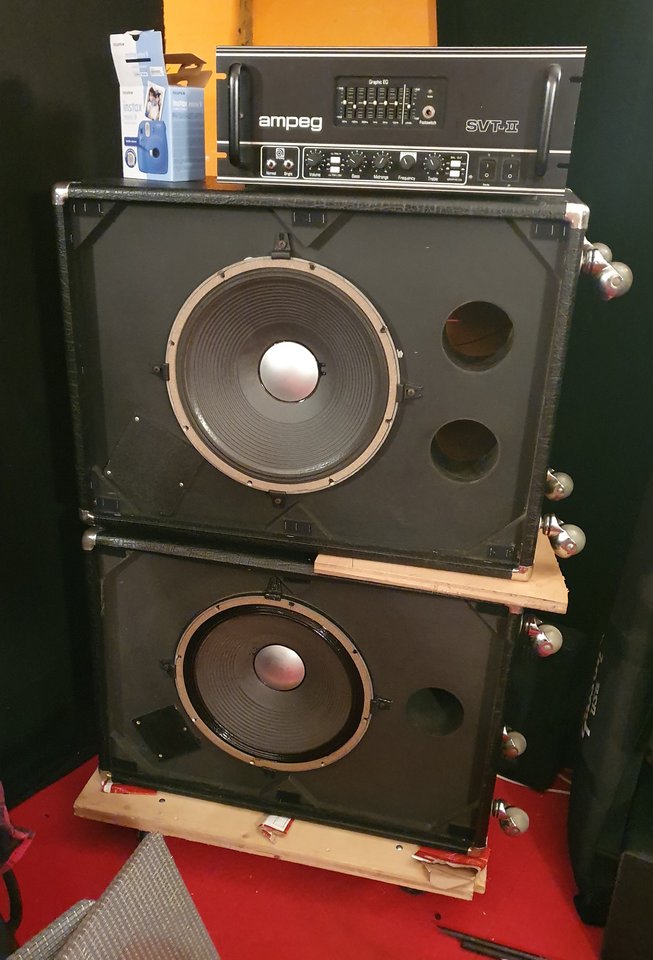

Die mit den zwei BR-Öffnungen und ohne Tweeter-Öffnung ist wohl die reine Bassbox, die Andere die PA-Variante.
Ich habe meine mal durchgemessen, die BR-Abstimmung mit zwei Rohren sieht ganz gut aus und liegt bei 45Hz!
Ich kann mir vorstellen, dass die PA-Variante für den Betrieb mit Subwoofer höher abgestimmt ist, deshalb nur eine BR-Öffnung.
KOEPPE
Well-Known Member
Apropos berechnen - was für Programm(e) benutzt ihr dafür?

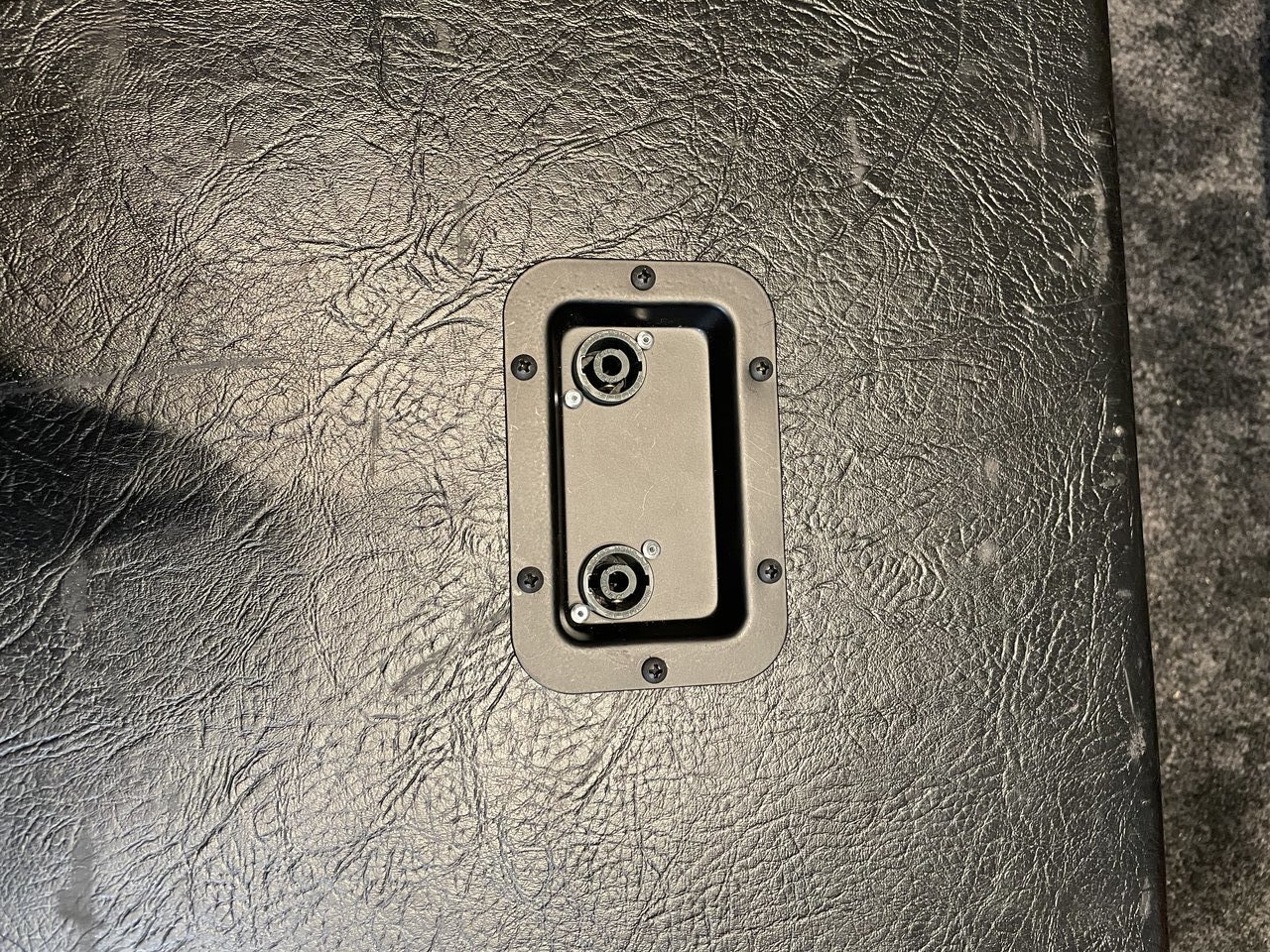

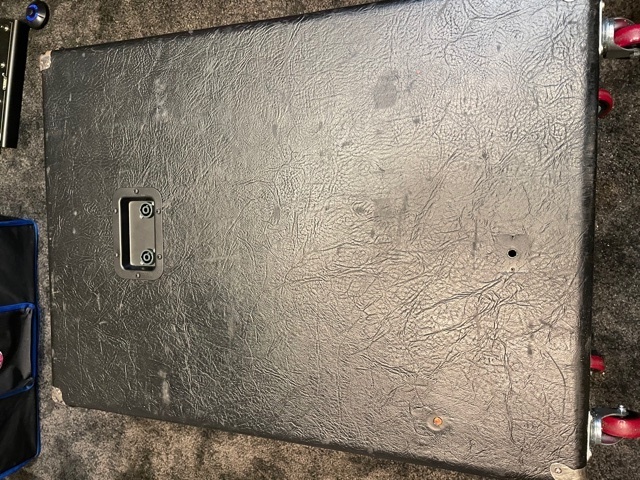

Heute habe ich die Box mal entseucht. Mit Maske und Handschuhen die Mineral-Wolle (kann auch Glaswolle gewesen sein!) rausgeholt, alles schön abgesaugt und ein neues Loch für eine Platte mit 2x XLR/Klinke-Kombibuchsen gesägt, Platte mit dünnem Dichtband aufgeschraubt.
Das 10mm-Loch unten von der entfernten Klinkenbuchse wird noch verschlossen, das pfeift sonst.

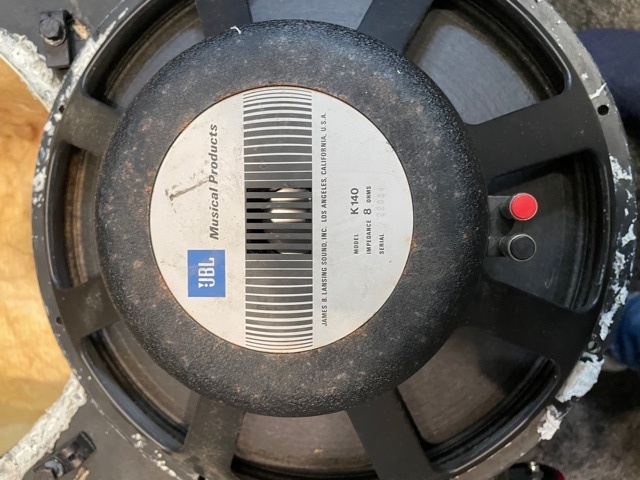

Schöner K140, sehr guter Zustand, nichts kratzt.

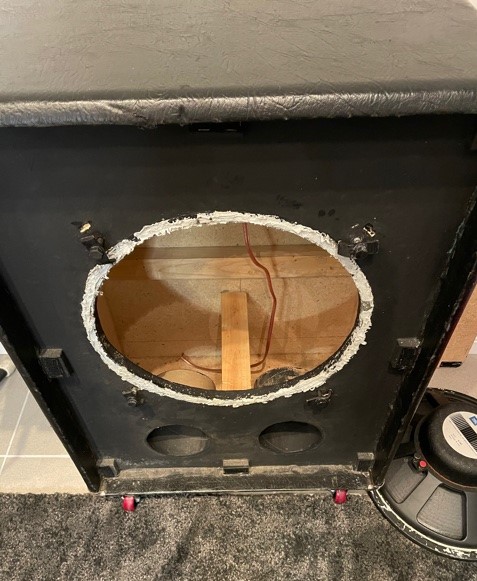

So sieht die Box entkernt aus:
Das kann auch ein Nachbau sein, da innen Bleistiftstriche zu sehen sind. Die Masse sind aber Original, das habe ich nachgemessen.
Jetzt kommt noch die Dämmwatte rein, dann wird gemessen.
So long
Chr.
Das 10mm-Loch unten von der entfernten Klinkenbuchse wird noch verschlossen, das pfeift sonst.
Schöner K140, sehr guter Zustand, nichts kratzt.
So sieht die Box entkernt aus:
Das kann auch ein Nachbau sein, da innen Bleistiftstriche zu sehen sind. Die Masse sind aber Original, das habe ich nachgemessen.
Jetzt kommt noch die Dämmwatte rein, dann wird gemessen.
So long
Chr.
Zuletzt bearbeitet:
Sicher!
Ray Mahogany
Come as u are!
Gut, dass Du stattdessen Speakon genommen hast
Speakon stimmt natürlich. Die alten Klinken z. B. bei Zeck etc. auszutauschen ist ja aufgrund des identischen Maßes sehr einfach, das mache ich überall, seit es die Speakon/Klinke-Kombibuchsen von Neutrik gibt. Die sind auch vollkommen gekapselt, da pfeift nix.

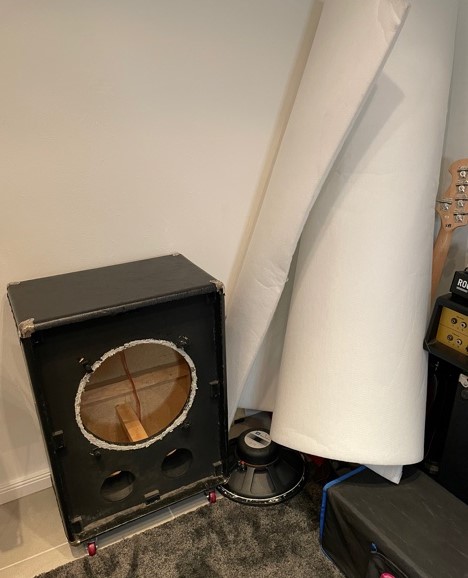

Heute ist es weitergegangen, ich habe meinen Dämmstoff aus dem Lager geholt:

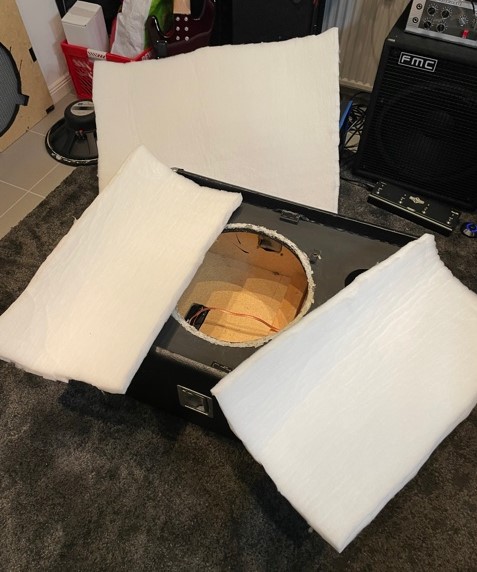

Das alles muss natürlich nicht rein, nur ein paar passende Stücke:

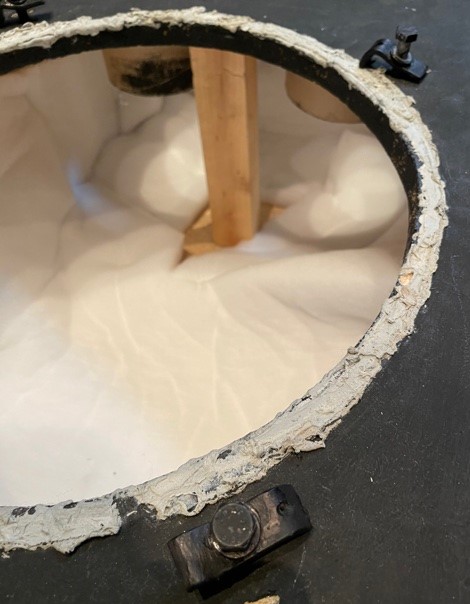

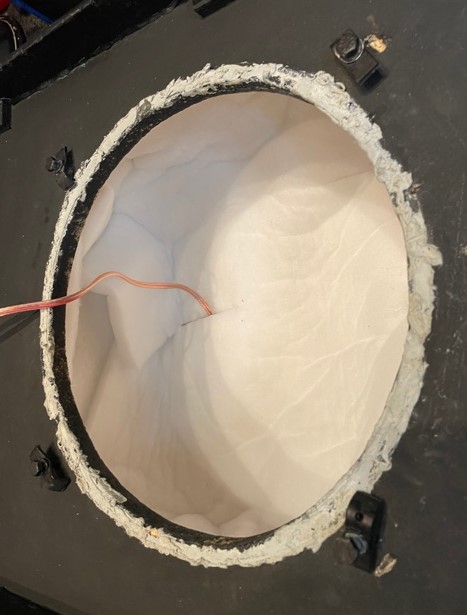

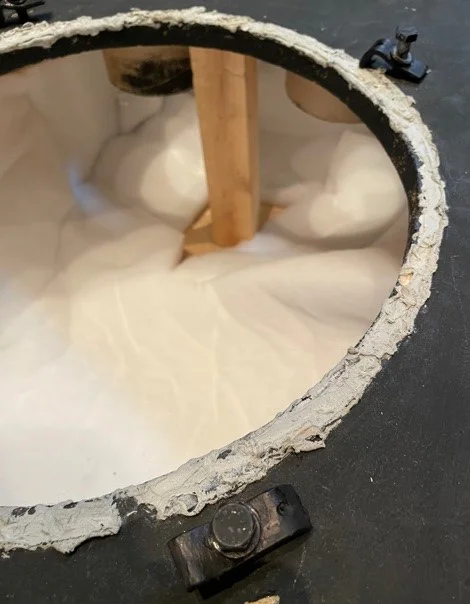

Wichtig ist, dass die Bassreflexrohre frei bleiben, auf dem Foto war es noch etwas eng. Ausserdem muss getackert werden. Der Dämmstoff (4cm Dicke) sollte nicht einfach anliegen, sonder kann durchaus in die Box reinragen, das dämpft mehr Frequenzen und nicht nur einige wenige stark.
Die weisse Schmiere hat der Vorbesitzer aufgebracht, ich bevorzuge da Dichtband. Erfüllt aber seinen Zweck.

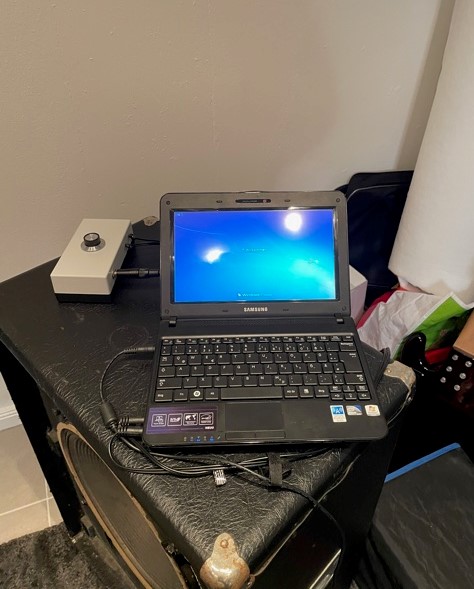

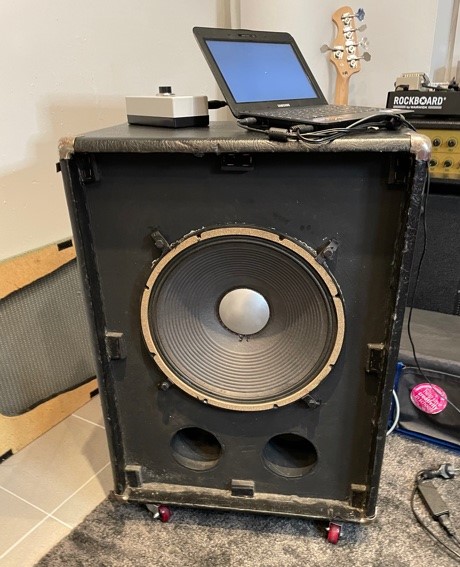

So sieht sie zusammengebaut aus, darauf mein Mini-Netbook mit Windows 7 (kein Internet) zum Durchmessen:
Im kleinen Kasten sind eine Klinkenbuchse, ein 10 Ohm-Widerstand 1% und die Kabel zum Laptop. Damit kann man die Impedanzkurve und die Phasenlage leicht messen, das dauert 20 sec. Bei dieser Box sieht es ganz gut aus, die zweite Impedanzspitze ist etwas höher als die erste, das bedeutet, dass die Bassreflexöffnung etwas zu klein ist. Das ist aber sehr wenig, da kürze ich die Rohre nicht aufwendig.
Die Abstimmung liegt bei 46Hz, danach fällt die Box mit 3dB pro Oktave ab und darunter sollte man sie auch nicht mehr stark belasten, da die Dämpfung so stark abnimmt, dass die Membranauslenkung zu stark wird und der Speaker anschlägt. Ausserdem ist es ja ein alter K140 und kein moderner Speaker, der in der Regel mehr Reserven hat.
Fehlt bloss noch der Soundcheck! Kandidaten:
- GK 400RB
- Fender Studiobass Top
- Mesa Boogie Strategy 4:88
- Echolette S100
- Dynacord Eminent II Vollröhre
- Dynacord BA300
- Fender American Preci 5
- MM Stingray HH Special 5
Bin gespannt, was am besten harmoniert. Den GK, den Mesa, den Fender und den BA300 muss man vorsichtig einsetzen, eigentlich nur zum Test, die können den armen K140 schnell schrotten, obwohl der auch mit 200W angegeben ist und diese vier Amps auch nur um die 200W bringen - dafür aber volle Power auch bei 50Hz!
Aber als kleines Set bei kleineren Gigs kann das gut klingen! Mal sehen, was sie mit 5-Saitern bringt.
So long
Chr.
Heute ist es weitergegangen, ich habe meinen Dämmstoff aus dem Lager geholt:
Das alles muss natürlich nicht rein, nur ein paar passende Stücke:
Wichtig ist, dass die Bassreflexrohre frei bleiben, auf dem Foto war es noch etwas eng. Ausserdem muss getackert werden. Der Dämmstoff (4cm Dicke) sollte nicht einfach anliegen, sonder kann durchaus in die Box reinragen, das dämpft mehr Frequenzen und nicht nur einige wenige stark.
Die weisse Schmiere hat der Vorbesitzer aufgebracht, ich bevorzuge da Dichtband. Erfüllt aber seinen Zweck.
So sieht sie zusammengebaut aus, darauf mein Mini-Netbook mit Windows 7 (kein Internet) zum Durchmessen:
Im kleinen Kasten sind eine Klinkenbuchse, ein 10 Ohm-Widerstand 1% und die Kabel zum Laptop. Damit kann man die Impedanzkurve und die Phasenlage leicht messen, das dauert 20 sec. Bei dieser Box sieht es ganz gut aus, die zweite Impedanzspitze ist etwas höher als die erste, das bedeutet, dass die Bassreflexöffnung etwas zu klein ist. Das ist aber sehr wenig, da kürze ich die Rohre nicht aufwendig.
Die Abstimmung liegt bei 46Hz, danach fällt die Box mit 3dB pro Oktave ab und darunter sollte man sie auch nicht mehr stark belasten, da die Dämpfung so stark abnimmt, dass die Membranauslenkung zu stark wird und der Speaker anschlägt. Ausserdem ist es ja ein alter K140 und kein moderner Speaker, der in der Regel mehr Reserven hat.
Fehlt bloss noch der Soundcheck! Kandidaten:
- GK 400RB
- Fender Studiobass Top
- Mesa Boogie Strategy 4:88
- Echolette S100
- Dynacord Eminent II Vollröhre
- Dynacord BA300
- Fender American Preci 5
- MM Stingray HH Special 5
Bin gespannt, was am besten harmoniert. Den GK, den Mesa, den Fender und den BA300 muss man vorsichtig einsetzen, eigentlich nur zum Test, die können den armen K140 schnell schrotten, obwohl der auch mit 200W angegeben ist und diese vier Amps auch nur um die 200W bringen - dafür aber volle Power auch bei 50Hz!
Aber als kleines Set bei kleineren Gigs kann das gut klingen! Mal sehen, was sie mit 5-Saitern bringt.
So long
Chr.
Absolut, mit 300 Röhrenwatt auf der Freiluftbühne, voll auf die 12
Ein K145 ist schon ein wirklich guter Speaker, aber klanglich eine komplett andere Baustelle; das ist ein Woofer und er macht gefühlt aus der Erinnerung bei 1 kHz Feierabend -hat ja auch nicht die Metallkalotte, weshalb der K140 besonders mit Plek gespielt diesen einmaligen Ton hat. Ich hatte ja über 20 Jahre die Music-Man Hornreflex-Box nachgebaut mit einem K145 im Einsatz und wurde damals öfter gefragt, wo denn die große Bassanlage stehe...
