Jazzbass humfree pickups

[cwegy]

Ich hab es mit größter Sorgfalt umgelötet, wie im Diagramm beschrieben. Steg solo klingt super, Hals solo klingt super, beide zusammen......dünn, aber über alle Saiten.

Dann habe ich Hot und Masse am Halspoti vertauscht, jetzt ist der Hals PU aus. Langsam hab ich keinen Bock mehr!



[StonerGreg]

So können wir das doch schonmal eingrenzen. Steg alleine funktioniert, Neck alleine ebenso. Das halten wir schonmal als Erfolg fest. Sehr gut!

Der dünne Sound klingt nach Out of Phase.

Am besten erstmal alles weglegen und morgen mit frischen Augen nochmal den Rest der Verkabelung überprüfen oder auch komplett von Grund auf erneuern. Ist ja schnell gemacht. Wenn die PUs schonmal ordnungsgemäß funktionieren, kriegen wir den Rest auch noch bewältigt.



[cwegy]

Du Optimist

Die 250k Potis können den Sound doch wohl nicht so abwürgen oder?



[StonerGreg]

Nein. Mit 500ern hat man bei diesen PUs zwar etwas mehr Höhen, die 250er funktionieren aber auch und haben nichts mit dem dünnen Sound zu tun. Da ist definitiv eine Phase verdreht. Hauptsache die PUs klingen und verhalten sich alleine schonmal normal, das ist die halbe Miete.

Du Optimist

Danke, bitte, gern geschehen!



[cwegy]

Ich hab die Schnauze voll, egal wie ich die Dinger drehe und wende, egal wie ich die anlöte, irgendwas geht immer nicht. Ich habe aber immer nur einen Faktor geändert und dann wieder getestet. Ich geb es auf!



[StonerGreg]

Kannst Du mal Bilder von der kompletten Verdrahtung machen? Pickups und Control-Plate?



[cwegy]

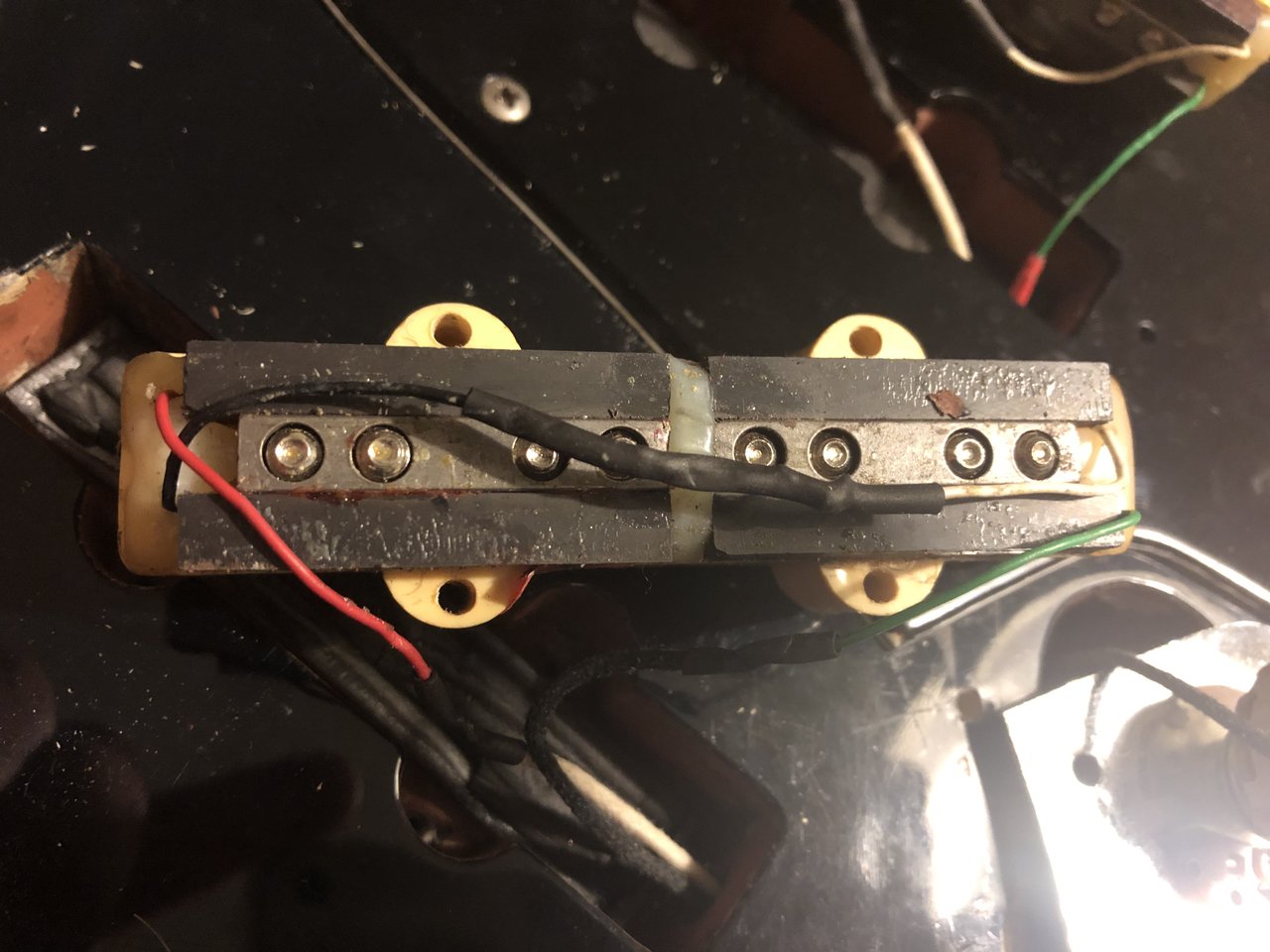

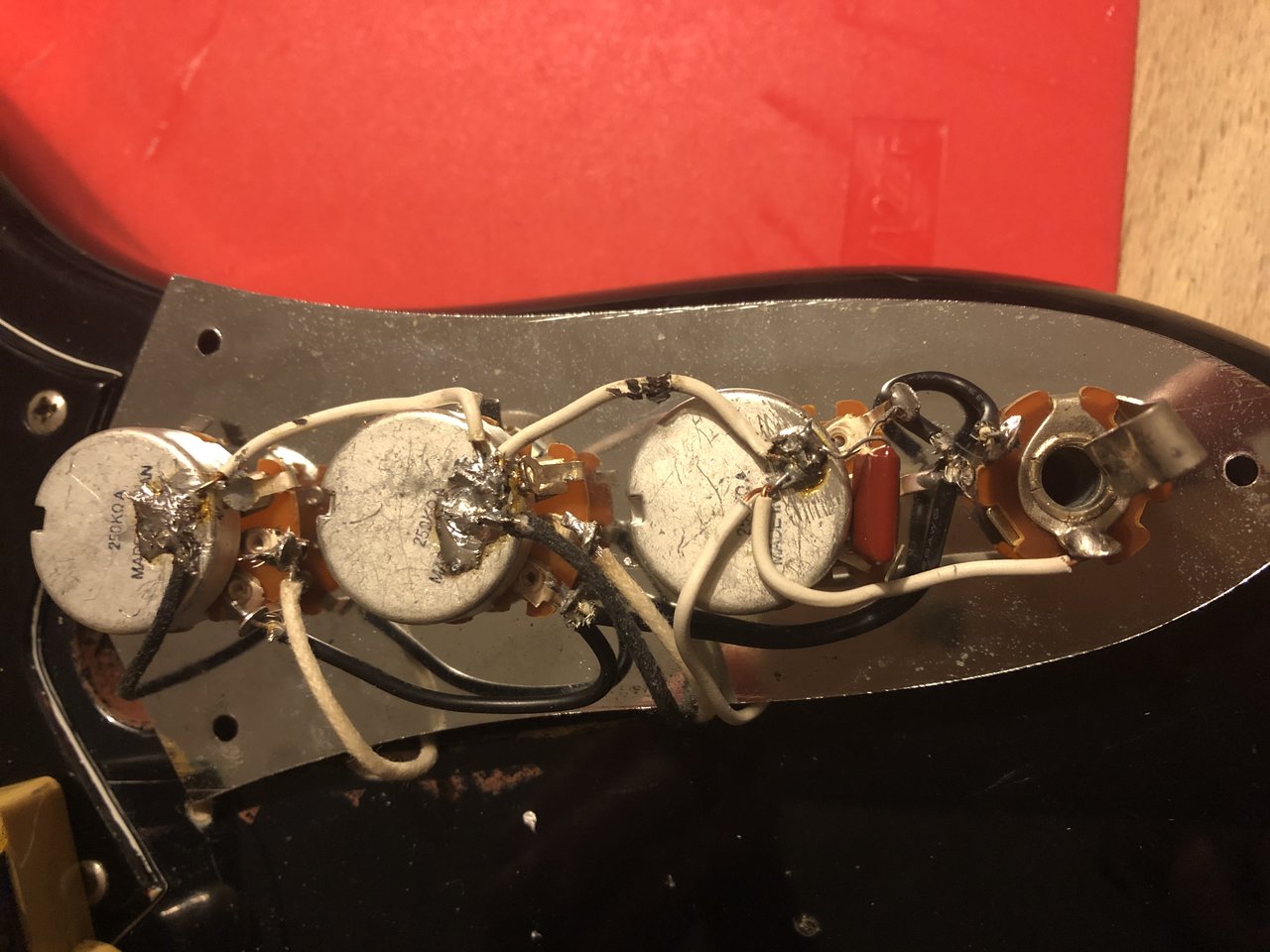

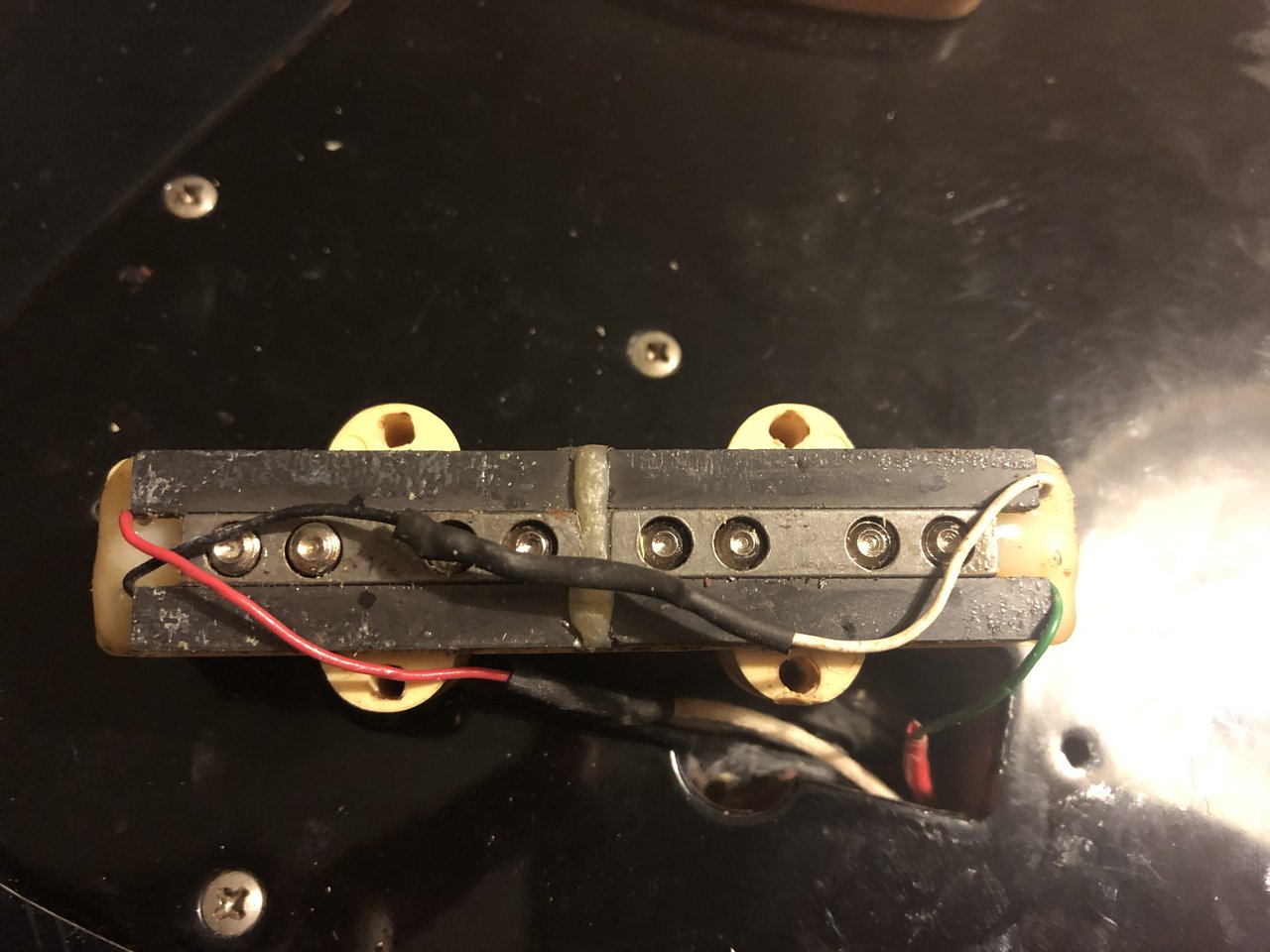

Ich hab es wieder wie gestern verlötet, Solo alles gut, zusammen OoP. Weiß mit Schwarz verlötet und isoliert. Rot mit Weiß verlängert an Hot und Grün mit Schwarz verlängert an Masse.



[fiss-a-wiss]

Ich hab es wieder wie gestern verlötet, Solo alles gut, zusammen OoP. Weiß mit Schwarz verlötet und isoliert. Rot mit Weiß verlängert an Hot und Grün mit Schwarz verlängert an Masse.

Anhang anzeigen 451154
Anhang anzeigen 451155
Anhang anzeigen 451156

wenn es jetzt noch komisch klingt, kann eigentlich nur noch was mit den Magneten sein



[StonerGreg]

Hm, die Verkabelung sieht ok aus, alles richtig angeschlossen. Ich würde mich da @fiss-a-wiss anschließen und meinen, daß es bei dieser Symptomatik nur was mit der Polung der Magnete zu tun haben kann.

Kann man die Magnete lösen, umdrehen und wieder ansetzen?



[cwegy]

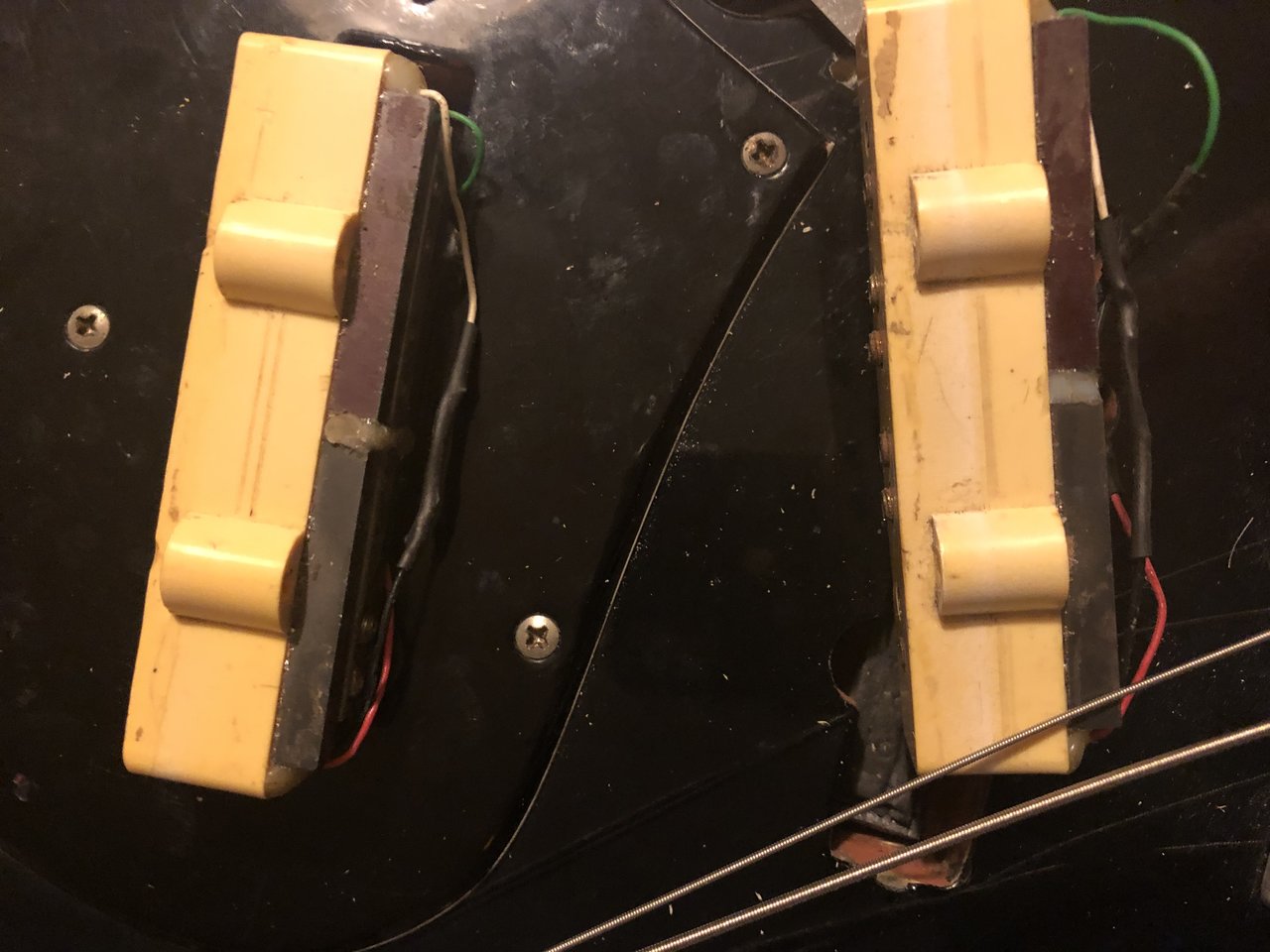

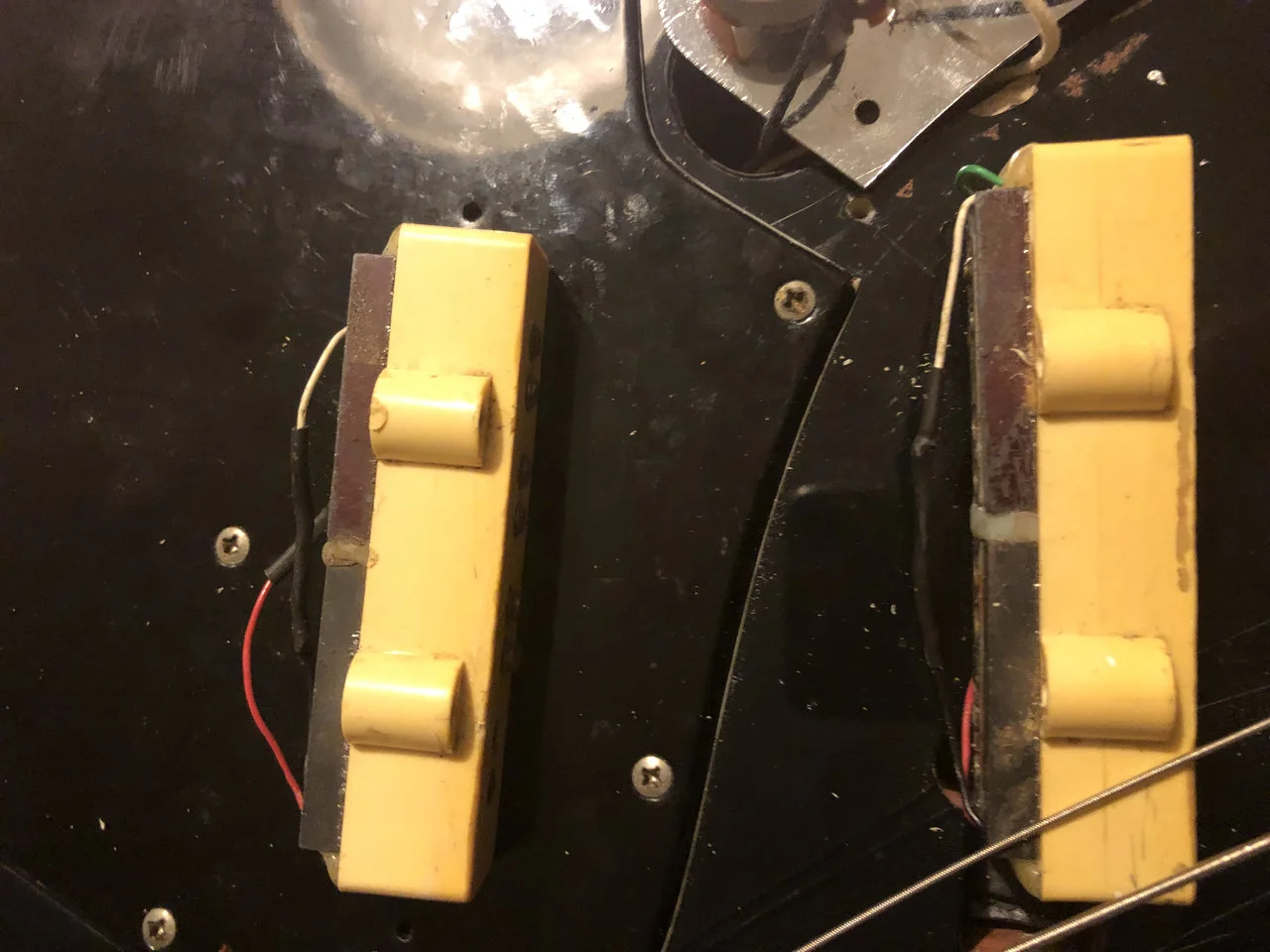

Hier sieht man die rot Färbung der rechten Magnete außen, auf der linken Seite sind sie innen rot.



[StonerGreg]

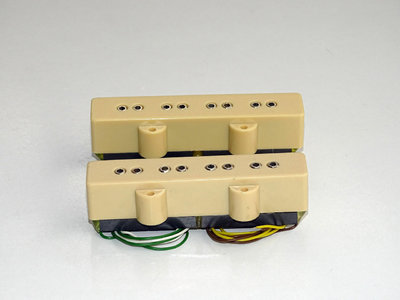

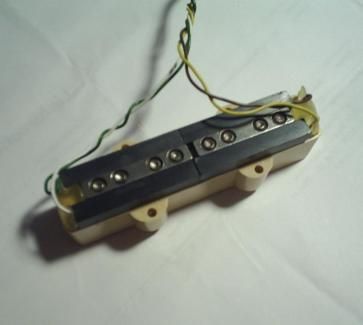

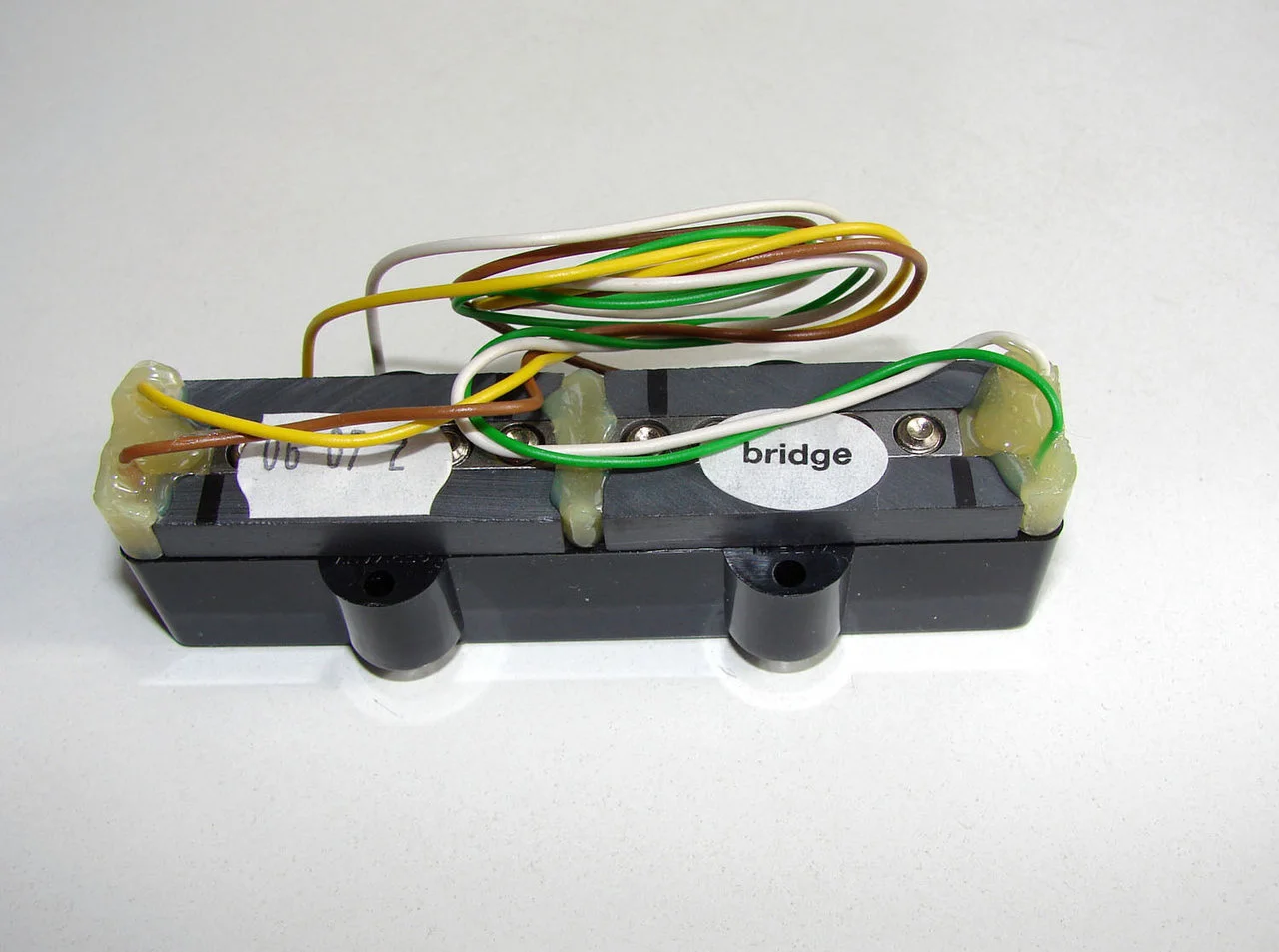

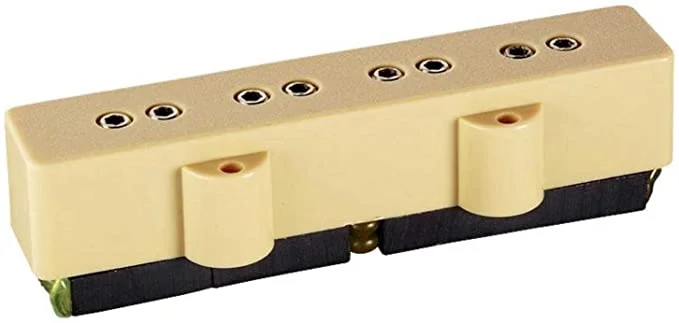

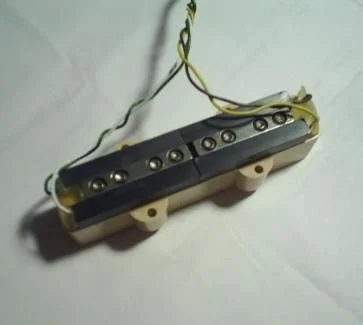

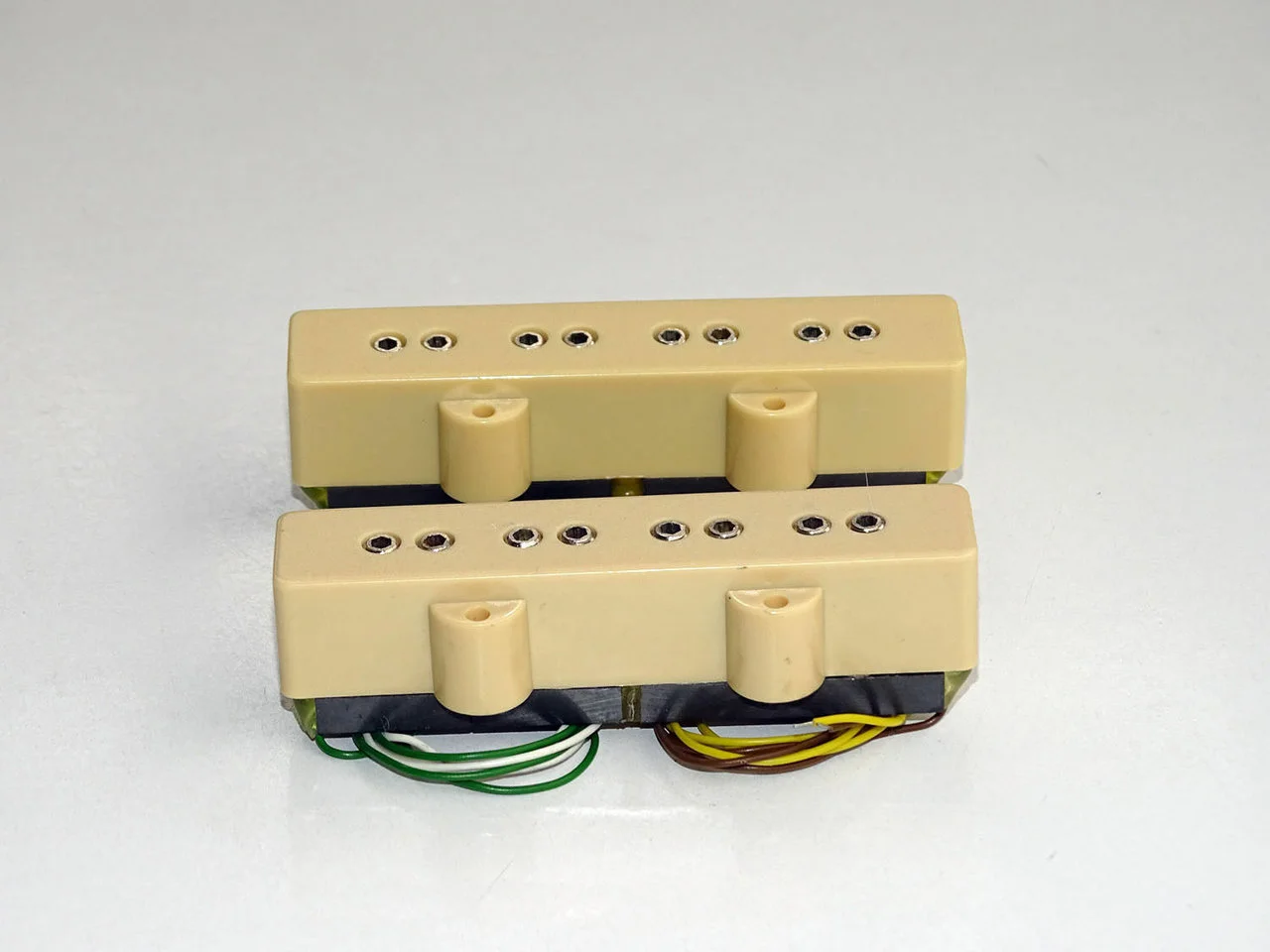

Hm, ich habe mal ein wenig gesucht und folgende Bilder gefunden:














Ich kann bei keinem dieser Bilder erkennen, daß die Magneten farbliche Kennzeichnungen hätten. Vielleicht darf man die roten Flächen bei Deinen PUs überhaupt nicht sehen?



[cwegy]

ich hab hier gerade zwei Model J vor mir.

Bei dem älteren sieht man, dass die Magnete unter einer der beiden Spulen eine rötlich gefärbte Seite haben, die nach außen zeigt (also zur Seite). Die unter der anderen Spule sind wahrscheinlich mit der roten Seite nach innen montiert.

Bei dem neueren Pickup ist dieser optische Anhaltspunkt leider nicht vorhanden...

Grundsätzlich gilt, dass bei einer Spule Norden nach innen, bei der andere Süden nach innen zeigen muss.

Das soll wohl so sein und das entspricht auch den Bildern/Skizzen aus den anderen Threads. Ich hab keine Idee mehr, was ich machen soll. An den Magneten rumbrechen möchte ich nicht. Vielleicht sollte ich mich nach anderen PUs (Singlecoil) umsehen.



[StonerGreg]

Ich glaube, ich bin auch mit meinem Latein am Ende... hmpf... das ist leider ärgerlich.



[fiss-a-wiss]

Hier sieht man die rot Färbung der rechten Magnete außen, auf der linken Seite sind sie innen rot.

Anhang anzeigen 451173
Anhang anzeigen 451174

verdammt... auch das sieht alles richtig aus



[cwegy]

Einerseits verdammt, andererseits habe ich ja mit eurer (geduldigen) Hilfe alles richtig verlötet und dabei so einiges gelernt. Dafür nochmal vielen Dank!

Da das nicht mein Hauptbass ist, kann ich mir in Ruhe überlegen, wie ich da weitermache, wahrscheinlich werde ich erstmal die alten Fender Mex wieder einlöten oder den Steg PU belassen und nur den Hals PU wieder wechseln, mal schauen, ob ich die abstimmen kann....



[DerNuLz]

Da das nicht mein Hauptbass ist, kann ich mir in Ruhe überlegen, wie ich da weitermache, wahrscheinlich werde ich erstmal die alten Fender Mex wieder einlöten oder den Steg PU belassen und nur den Hals PU wieder wechseln, mal schauen, ob ich die abstimmen kann....

Oder du schickst die PUs jemandem der hier behilflichen Bassicer zum nochmal drüberschauen?



[fiss-a-wiss]

ich würde mich da mal anbieten, da drüber zu schauen, wenn die kleinen Scheisserchen wieder ausgebaut sind



[cwegy]

Falls wer möchte, Zeit und Nerven hat, gerne PN an mich



[cwegy]

ich würde mich da mal anbieten, da drüber zu schauen, wenn die kleinen Scheisserchen wieder ausgebaut sind

Zeitgleicher Post ist schonmal ein gutes Omen



[cwegy]

So liebe Freunde des Wahnsinns, ich habe den Fehler gefunden....glaube ich.

Eben habe ich die original 82er Squier PUs eingelötet. Hals und Steg solo klingt super (warum hab ich die nur mal ersetzt???) Beide Volumes voll auf....dünn und quäkig, ich weiss zwar nicht woran das liegt, aber ich werde alle Potis ersetzen und hoffe, dass da der Fehler lag.
