Hallo liebe alle,
Ich habe folgende Frage:
Welche Möglichkeiten gibt es die Impendanz einer Box rauszufinden, damit ich sehen kann, ob bzw mit welchen Amps sie kompatibel wäre? Kann man das messen und wenn ja, wie?

Vorgeschichte ist diese hier: beim Altstoffsammelzentrum hab ich mitgekriegt wie zwei leute alte Boxen wegschmeissen wollten und da in Unterrichtszimmer meiner Musikschule gerade der Ampeg 115 Como bisschen Probleme macht, hab ich gefragt und die letzte der Boxen mal auf Verdacht ins Auto gewuchtet. Ich weiß nur, dass es eine PA Box ist ohne irgendeine zusätzliche Frequenzbegrenzung. Daher dachte ich, dass das für den Unterrichtraum vielleicht eine kostengünstige Lösung in Kombi mit einem ordentlichen Topteil sein könnte, für den Fall, dass sich die Reperatur beim Ampeg nicht auszahlen sollte.

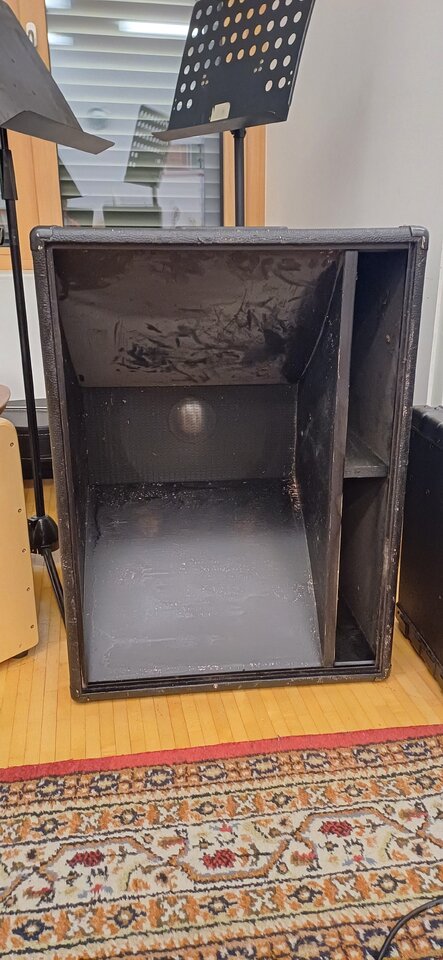

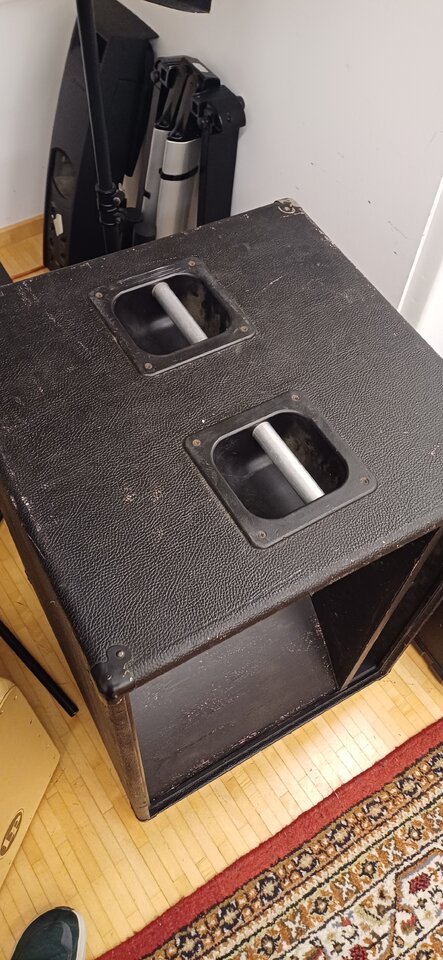

So sieht das gute Stück aus:


Kennt die Box zufällig jmnd von euch? Der Speaker sollte ein 15er sein, wenn ich richtig gemessen hab. Die Rückseite hab ich trotz Lösung aller Schrauben noch nicht runtergekrigt. Wenn mir das noch gelingt werd ich natürlich Bilder folgen lassen. Sicher steht da zumindest eine Typenbezeichnung drauf... aber momentan komm ich da halt noch nicht ran.

Würde mich sehr freuen, falls jemand etwas weiß!
Grüsse,
Darius

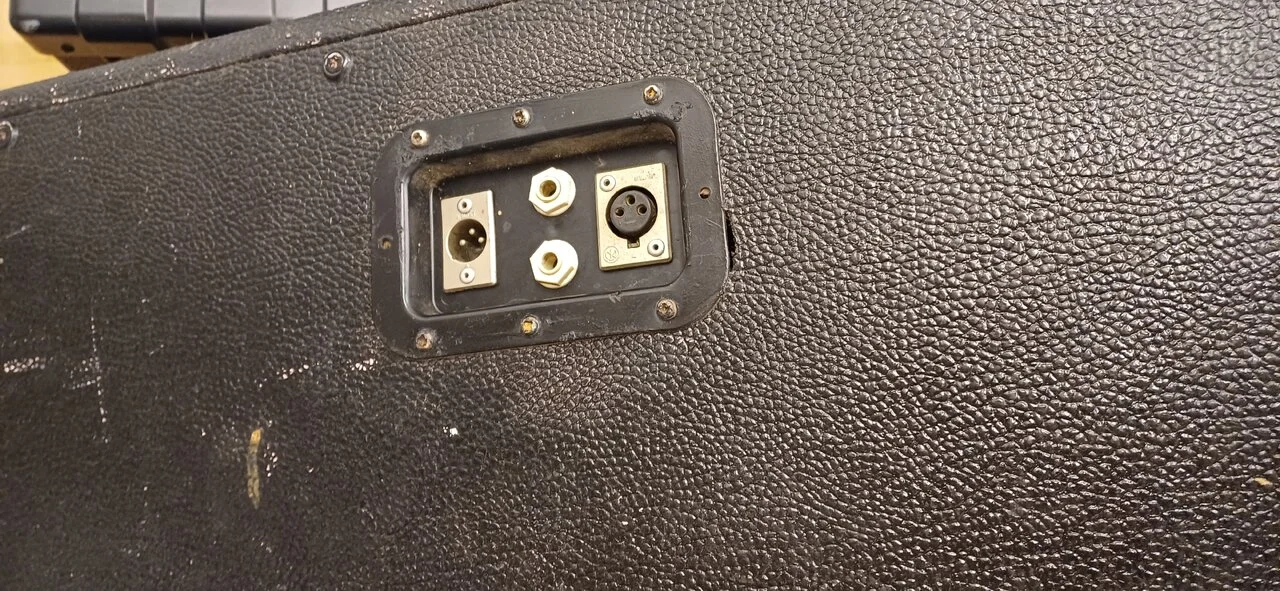

Einfach mal das Anschlussblech abschrauben und reinschauen. Vielleicht ist ja ein Typenschild hinten auf dem Magneten.

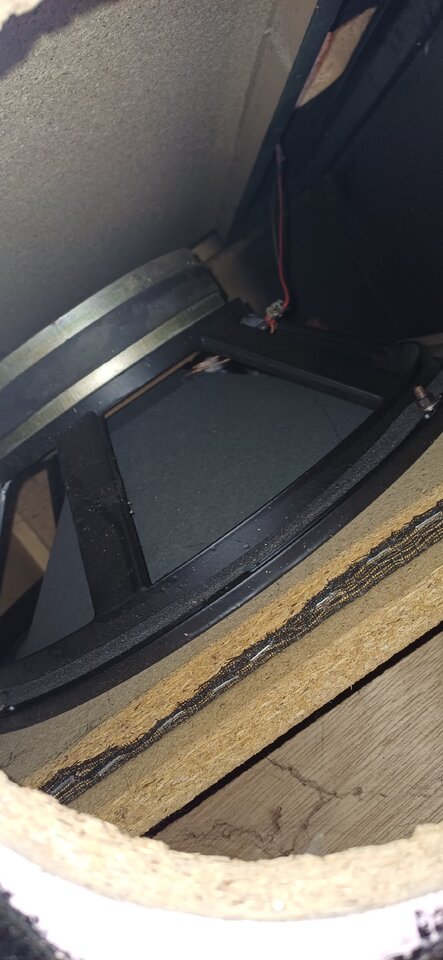

Stell doch mal ein Bild der eingebauten Speaker ein.
Dann wüsste man vielleicht um welche es sich handeln könnte.


Mit dieser Box wirst du so wie sie ist keinen Spass haben. Wenn die Speaker heile sind, erschlagen sie dich mit Mitten und der Abwesenheit jeglichen Tiefbasses. Evtl. Kann man mit dem Tieftöner allein was anstellen, wenn man ihn in ein anderes Gehäuse baut. Horntreiber sind aber meist knüppelhart aufgehängt und kurzhubig.

Stratitis schrieb:
Wenn die Speaker heile sind, erschlagen sie dich mit Mitten und der Abwesenheit jeglichen Tiefbasses.
Zum Vergrößern anklicken....
----kann man ev. in den Griff bekommen, wenn man die Kiste mit der Rückseite nach vorn so vor eine Raumecke schiebt, dass die Raumecke das Horn verlängert -dann reicht vielleicht sogar ein 10W-Amp. Ich hatte mal Würfel von FÖÖN, das waren Hornstummel, die haben um die 100Hz einen Höllenlärm gemacht; darunter war Feierabend, da hatte ich das tatsächlich ne zeitlang so gelöst...

Zuletzt bearbeitet:
FooVines schrieb:
Hallo liebe alle,
Ich habe folgende Frage:
Welche Möglichkeiten gibt es die Impendanz einer Box rauszufinden, damit ich sehen kann, ob bzw mit welchen Amps sie kompatibel wäre? Kann man das messen und wenn ja, wie?

Vorgeschichte ist diese hier: beim Altstoffsammelzentrum hab ich mitgekriegt wie zwei leute alte Boxen wegschmeissen wollten und da in Unterrichtszimmer meiner Musikschule gerade der Ampeg 115 Como bisschen Probleme macht, hab ich gefragt und die letzte der Boxen mal auf Verdacht ins Auto gewuchtet. Ich weiß nur, dass es eine PA Box ist ohne irgendeine zusätzliche Frequenzbegrenzung. Daher dachte ich, dass das für den Unterrichtraum vielleicht eine kostengünstige Lösung in Kombi mit einem ordentlichen Topteil sein könnte, für den Fall, dass sich die Reperatur beim Ampeg nicht auszahlen sollte.
So sieht das gute Stück aus:
Anhang anzeigen 852618Anhang anzeigen 852619Anhang anzeigen 852620

Kennt die Box zufällig jmnd von euch? Der Speaker sollte ein 15er sein, wenn ich richtig gemessen hab. Die Rückseite hab ich trotz Lösung aller Schrauben noch nicht runtergekrigt. Wenn mir das noch gelingt werd ich natürlich Bilder folgen lassen. Sicher steht da zumindest eine Typenbezeichnung drauf... aber momentan komm ich da halt noch nicht ran.

Würde mich sehr freuen, falls jemand etwas weiß!
Grüsse,
Darius
Zum Vergrößern anklicken....
Eine Art Voice of the Theater Box bei welcher der Hochton-Hornaufsatz fehlt.
In der Steinzeit der PA-Technik (Horn PA) wurden die Dinger für die Mitten verwendet. Ein Reflexkanal zur Unterstützung tiefer Frequenzen ist zwar vorhanden, dessen positive Wirkung dürfte allerdings regelrecht verpuffen angesichts des hohen Wirkungsgrad im Mittenspektrum weil (Mittelton-) Horn geladener 15er.
Im Bassbereich hat dieses Horn keinerlei Wirkung, es wirkt faktisch nur in den Mitten.
Und das wird auch nicht anders werden wenn man die Box in die Raumecke stellt.

Könnte durchaus eine DIY-Box sein. In der Zeit damals gab es Bausätze zu kaufen wenn man das Geld für eine fertige Box im Laden nicht ausgeben wollte. Wenn DIY dann ist die sehr gut verarbeitet bzw. gemacht.
Mit etwas Glück steckt ein JBL oder auch Altec Lansing Lautsprecher drin. So weit ich mich erinnere gab es z.B. von EV zu der Zeit keine 15er mit Alukalotte.

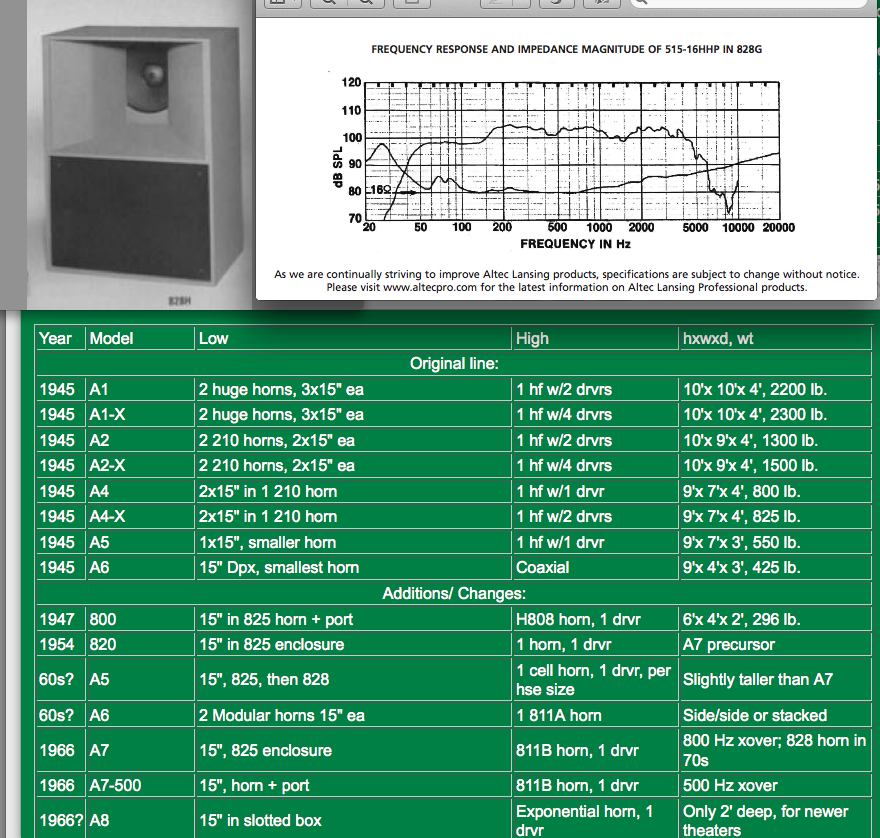

Man sieht direkt im Frequenzgang bis wie weit runter das Mitteltonhorn geht, und ab wann der 15er quasi nur noch "direkt" abstrahlt und daneben dann auch das Reflexsystem greift.

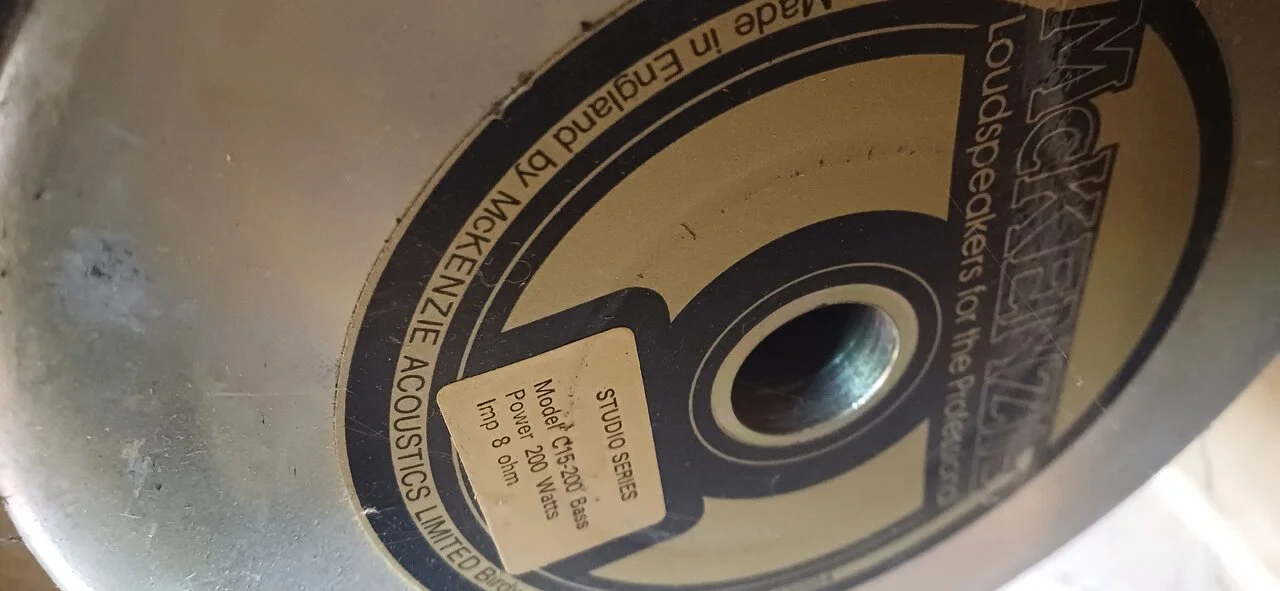

Ah okay. Eine mittenfokusierte Box hatte ich mit meiner lainenhaften Einschätzung bei der Größe nicht erwartet. Da ich jetzt die Impendanz kenne, werd ich mal einen Bassamp anschließen und dann hören, wie schlimm es ist. Aber ja, wenn ich unter Umständen den Speaker als Ersatz ausbauen kann, war die Rettungsaktion schon nicht ganz umsonst :-) Ich werde weiter berichten

Ein Altec, JBL oder E Voice Speaker ist es nicht.

Es könnte ein älterer Fane oder RCF Speaker sein.
Letztendlich spielt es aber eh keine Rolle.

Ähnlich meinen Vorschreibern denke auch ich dass das Boxenmonstrum eher weniger geeignet sein sollte um als Bassbox zu fungieren.
Es wird sich um ein Horn für die Oberbässe und Mitten handeln. Unten herum wird da zu wenig kommen.

Aber na ja, Versuch macht kluch ;-)
