Fender TBP-1, leider ohne footswitch ...

[BuzzLightyear]

nein, so war das jetzt nicht gemeint

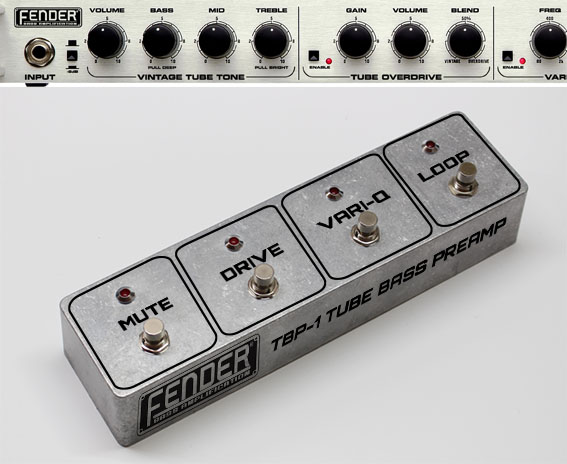

ich will am Ende, dass alle 4 gleich sind, nicht jede "Abteilung" anders!
War nur zu faul, 4 Bilder zu basteln.
z.B.:



[Willie]

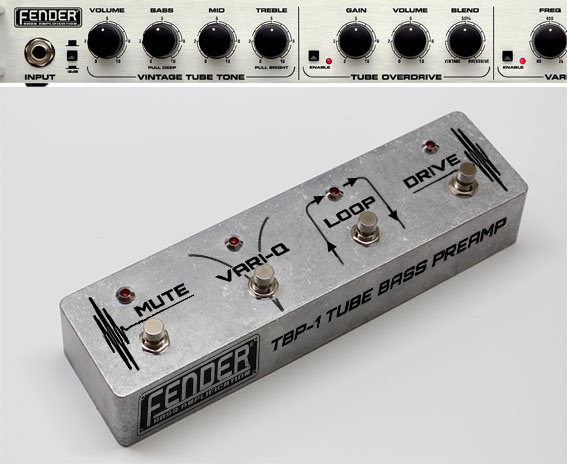

Achso. Ich halts da eher minimal. Alles ohne Trenner. Im Dunkeln einer Büne sieht man das sowieso nicht. Dafür nehm ich normalerweise aber eine andere Schriftart. Wenn es um die 3 Varianten geht fände ich die mit dem einfachen Trannstrich am besten. Aber das ist alles Geschmackssache.



[BuzzLightyear]

Die Schriftart ist der originalen Schriftart des TBP-1 nachempfunden, deshalb hab ich die Front als Vergleich mit ins Bild genommen.



[FF]

Ich würde auch den einfachen Trennstrich nehmen. Aber statt Fender würde ich Buzzer schreiben, passt zur Funktion und deinem Nick



[BuzzLightyear]

ok, ich denke, jetzt wird's so langsam ...



[BuzzLightyear]

@FF: coole Idee ... muss ich mal ausprobieren ...



[Willie]

Hat sogar die gleiche Anzahl an Buchstaben. Gefällt.



[Gast74634]

Den letzten Vorschlag nehm ich gern. Und dann ab in den Karton und samt preamp zu mir



[BuzzLightyear]

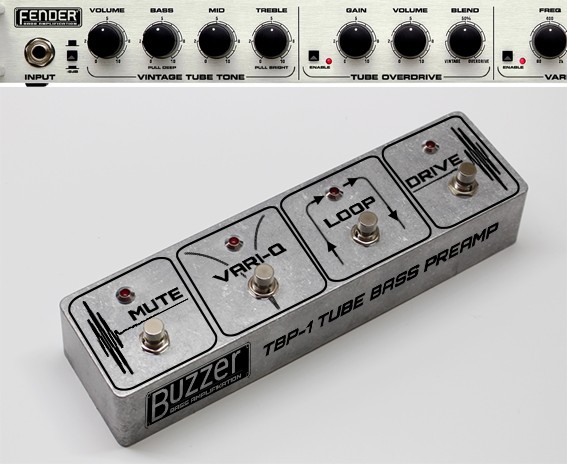

so, und jetzt auf vielfachen Wunsch mit "BUZZer" statt Fender.
Machen?



[Willie]

Goil.



[schild2]

Machen?

Machen!



[FF]

Machen?

Nichts anderes!



[lordbasstard]

Machen?

yep!



[schubi_neu_38615]

Machen?

Jup



[Lindex]

+1



[Oidbauer]

Hi,

bei mir ist am Wochenende ebenfalls ein TBP-1 ohne Fußschalter eingezogen.

Meine Frage: Welche LED's sind da zu verwenden?
Normal haben die roten LED's ja 2,2 Volt
Gingen die Dinger auch?
https://www.musikding.de/3PDT-Fussschalter-beleuchtet-rot
Haben halt 3 Volt.

Würde sich das auf die Funktion des Fußschalters auswirken?

Mit bestem Dank im Voraus



[Willie]

Ich hoffe du hast den originalen Schaltplan. Im Fender Fussschalter ist ein bisschen mehr als nur die Schalter und LEDs. Und es könnte sein, das die Schaltschwellen mit der 3V LED sich so verändern, das das ganze nicht mehr sicher von der Elektronik im TBP erkannt wird.



[Oidbauer]

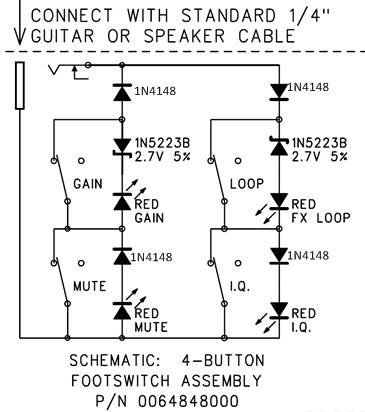

Ich hätt mich da an diesen Schaltplan gehalten.

Vielleicht könnte man die 1N4148 weglassen?



[Willie]

richtig. Genau den. Evtl. kannst du dann die unteren 1N4148 weglassen und die Zener mit 2,1V benutzen...



[Oidbauer]

Danke fürs Feedback!

Werds mal riskieren und Feedback liefern.
Da die Zeit mich aber nicht drängt werd ich das vielleicht erst Winter-Bastelarbeit machen.

Kann also dauern...
