Darkglass Clone
- Ersteller Tiefton
- Erstellt am
Huckleberry Gin
Well-Known Member
- Beiträge
- 109
- Bassix
- ß7.423
Du kannst auch einfach Musikding ne Mail schreiben mit dem Foto und sie schicken dir dann ein neues Gehäuse?
Joa, ist zwar ärgerlich aber ich wollte nicht schon wieder wegen dem gleichem Bausatz eine Mail schreiben. Ich drück da einfach ein Auge zu weil ich eine Lösung habe die ich ganz charmant finde und auch schon Farbe drauf ist. Ich werde aber trotzdem das Foto hin schicken damit sie die Bausätze in ihrem Lager auf Serienfehler kontrollieren können.
Bass@SetAlight
Well-Known Member
Wie weit seid ihr mit eurem schwarzen Spiegel?
Folgendes habe ich noch gefunden:
www.musikding.rocks
Es scheint wohl Probleme mit der Platine zu geben, ich habe dazu PCB Guitar Mania angeschrieben, werde die Tage meine Platine auch noch ausmessen.
Bisher habe ich noch nicht mit dem bestücken begonnen.

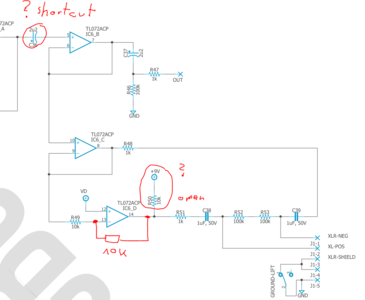

Anbei die aktuelle Doku sowie ein Screenshot mit den Änderungen die man wohl vornehmen muss.
Folgendes habe ich noch gefunden:
Black Mirror VII - XLR-Out clippt und Ultra-Hi hat so gut wie keinen Effekt - Das Musikding Forum
Hallo alle beisammen! Ich habe mich mal an den Black Mirror VII von PCB Guitar Mania herangetraut: https://pcbguitarmania.com/product/black-mirror-viii/ Leider kommt dieser ohne Schaltplan daher, daher ist meine Frage vermutlich sehr schwierig zu…
www.musikding.rocks
Bisher habe ich noch nicht mit dem bestücken begonnen.
Anbei die aktuelle Doku sowie ein Screenshot mit den Änderungen die man wohl vornehmen muss.
Anhänge
Huckleberry Gin
Well-Known Member
- Beiträge
- 109
- Bassix
- ß7.423
Ich hab seit ein paar Tagen alle Teile am Start.. gut dass ich noch nicht fertig bestückt hab, sonst würde ich mich vielleicht ärgern
Huckleberry Gin
Well-Known Member
- Beiträge
- 109
- Bassix
- ß7.423
Uuuuund ich glaub ich muss nochmal neu bohren... Ziemlich eng, wenn man keine Lumberg-Buchsen hat.
Bass@SetAlight
Well-Known Member

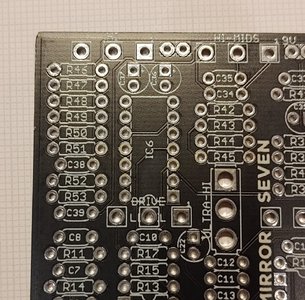

Ich hab die Platine vermessen. Und ja, sie hat die Fehler wie sie im Schaltplan sind.

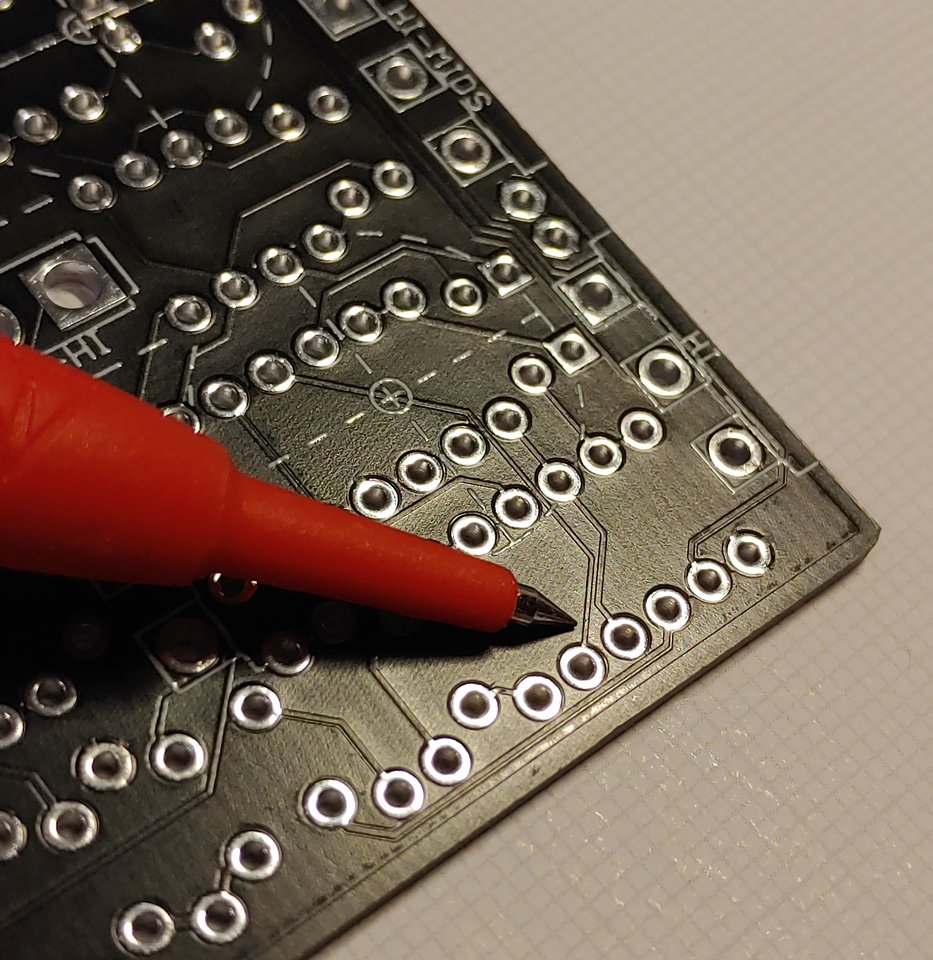

Die Fehler sind oben im linken Eck.
Diese Verbindung muss getrennt werden.

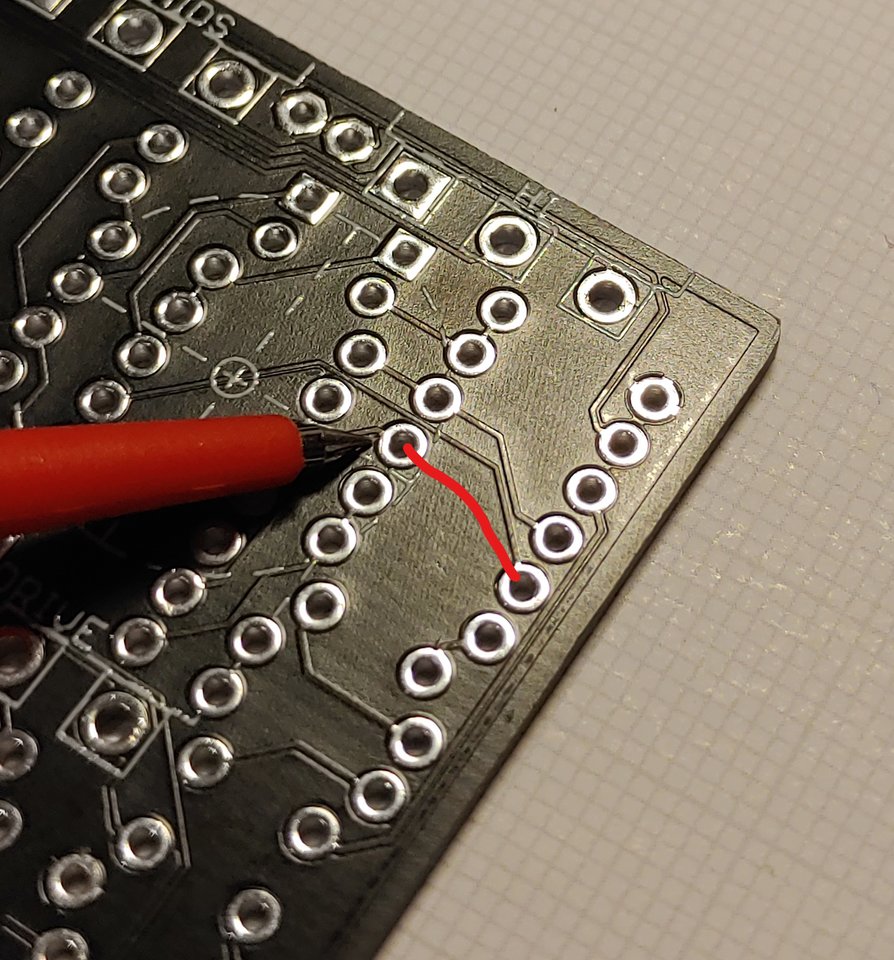

Und diese beiden Pads muss man miteinander verbinden.
Somit hat man R50 von 9V getrennt und auf den Knoten R49 und Pin 14 von IC6 gelegt.
C36 muss man auch weg lassen und die Pins mit einer kleinen Drahtbrücke kurzschließen.

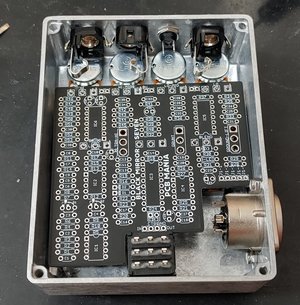

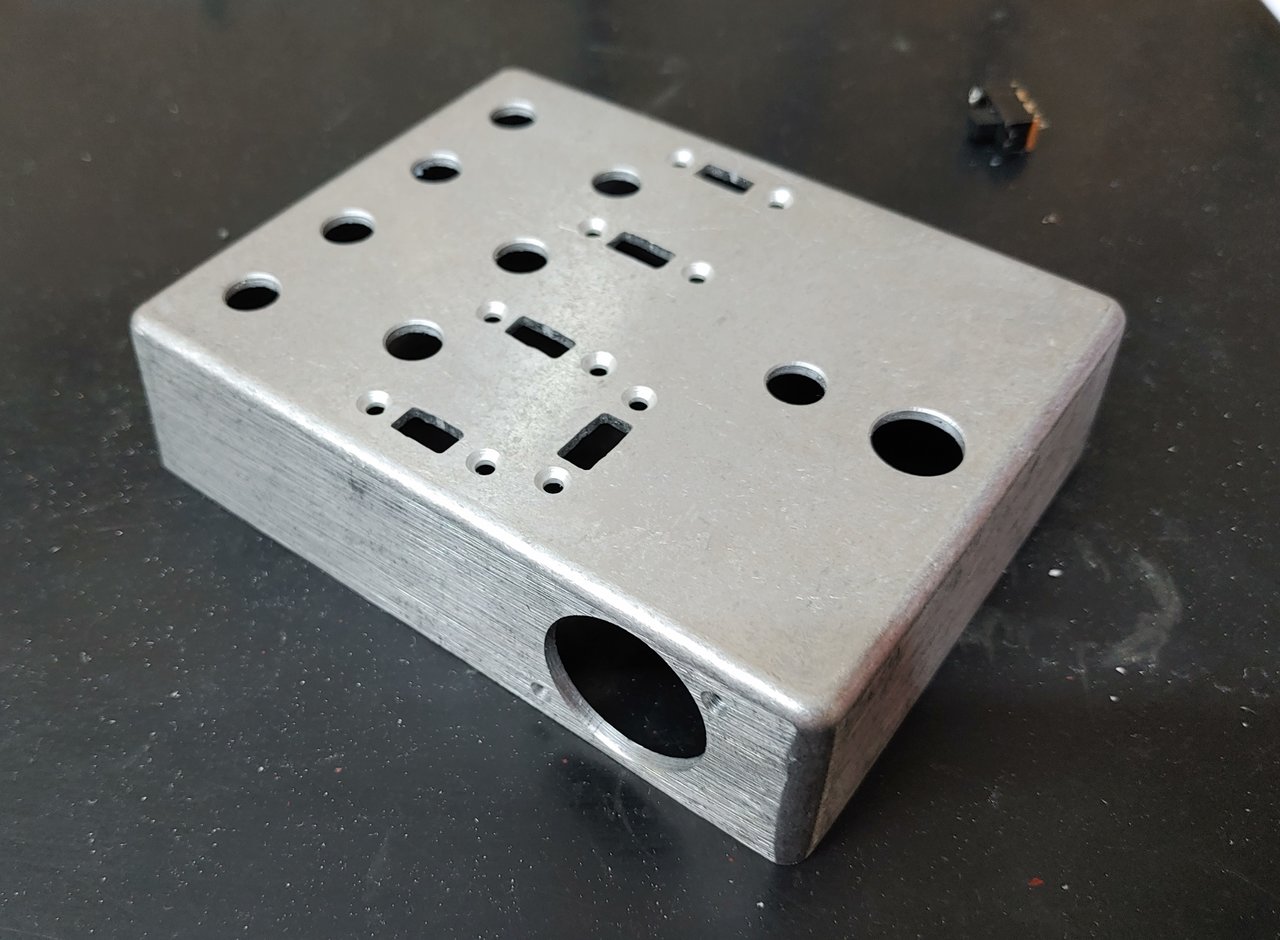

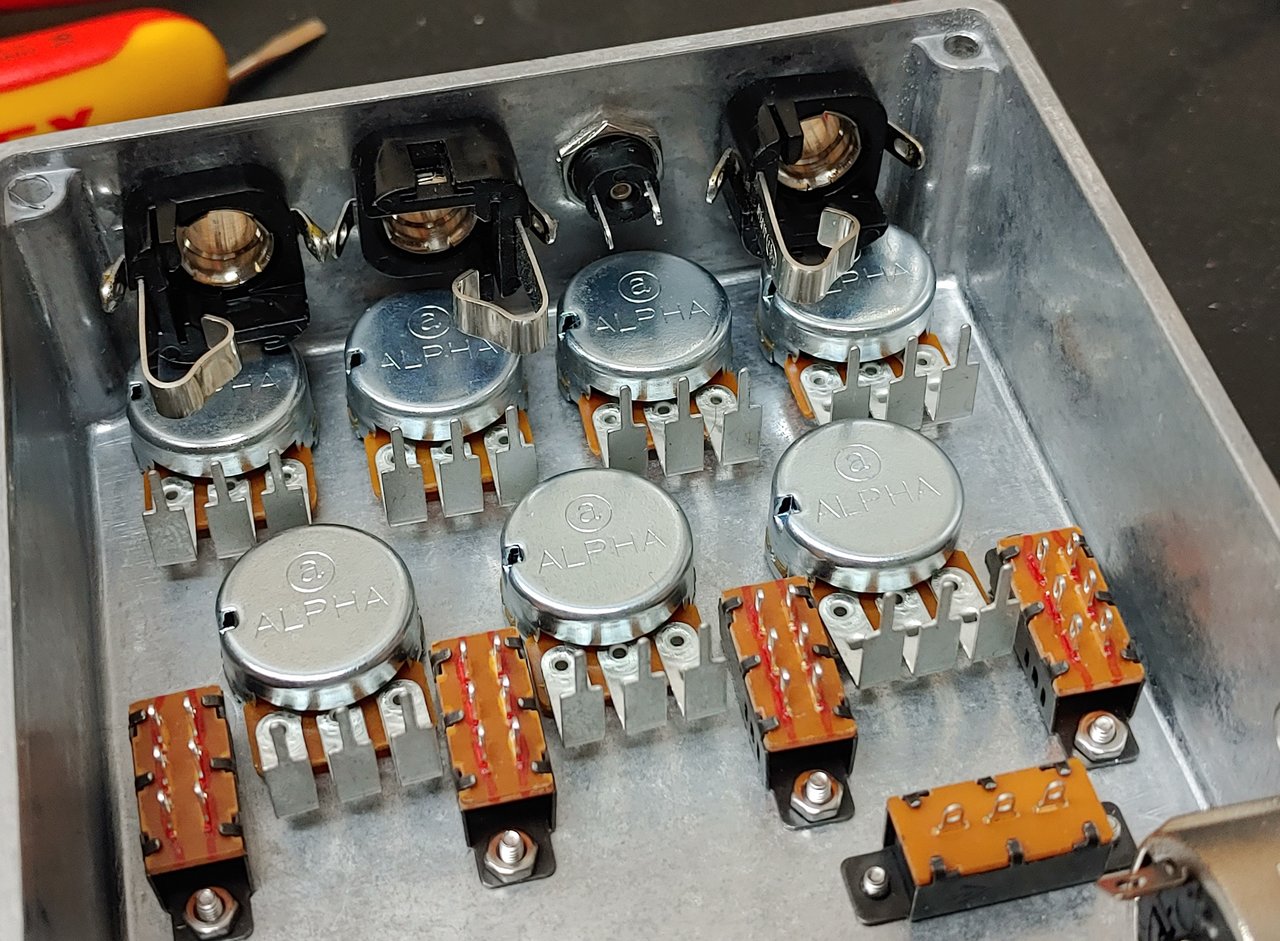

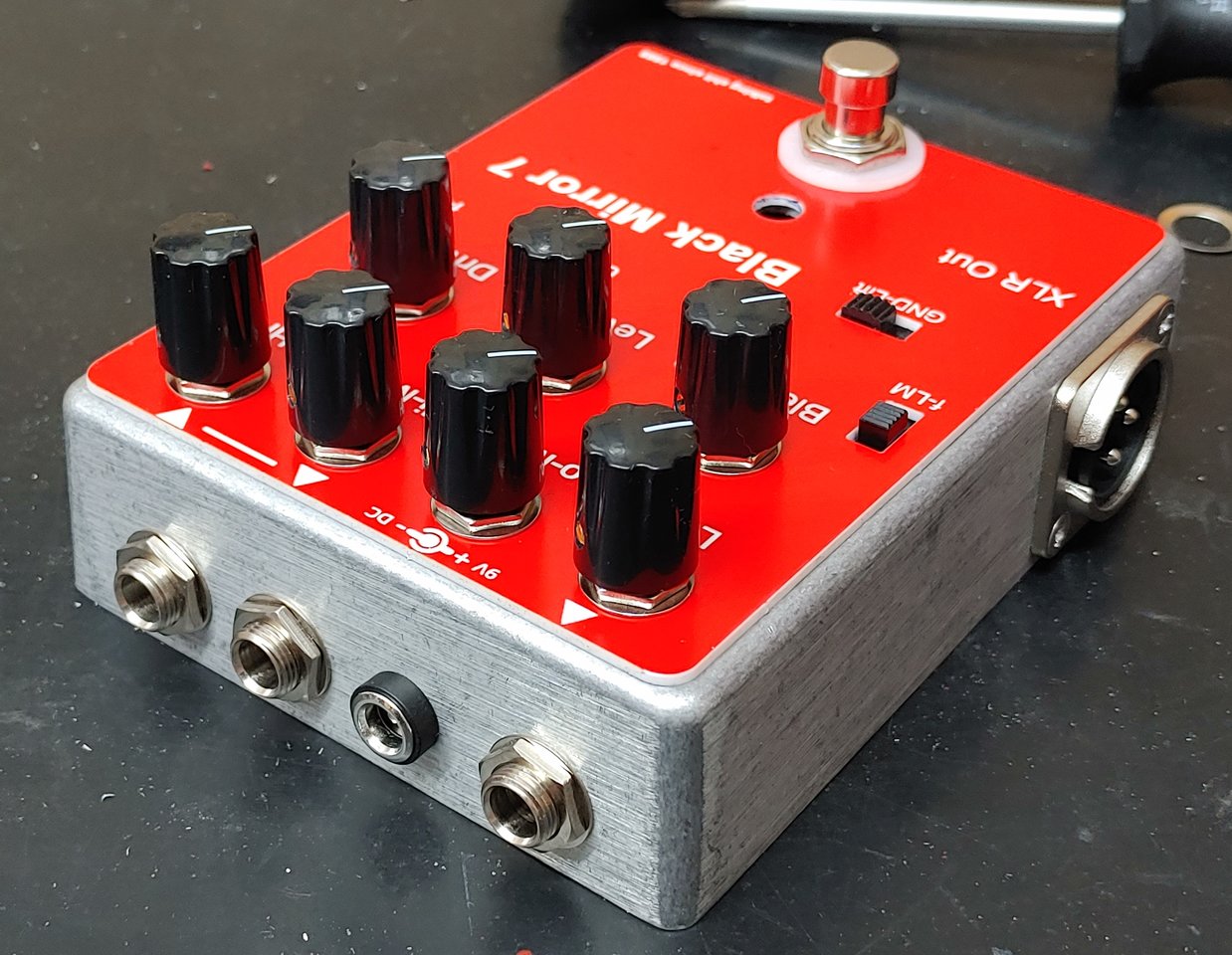

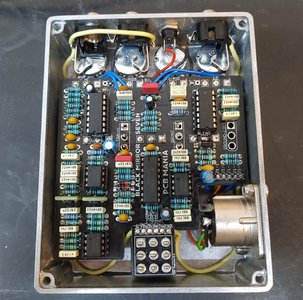

Anbei noch ein paar Bilder von meinem mechanischen Aufbau.
Ich warte noch auf ein paar Kondensatoren für die Frequenzwahlschalter, dann gehts an den elektrischen Aufbau.
Es geht ganz schön eng zu in der Kiste.
Sollte soweit aber alles passen.

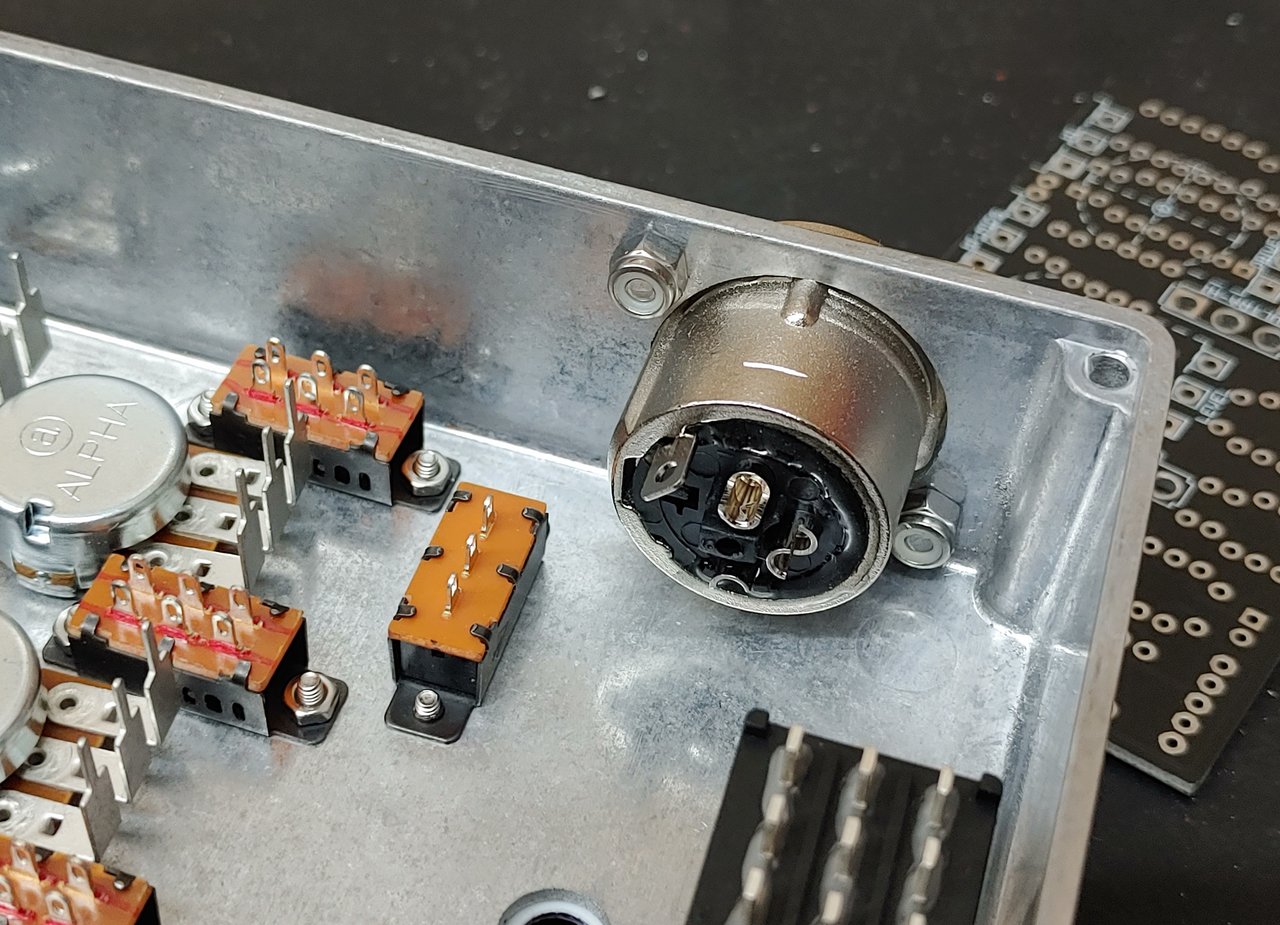

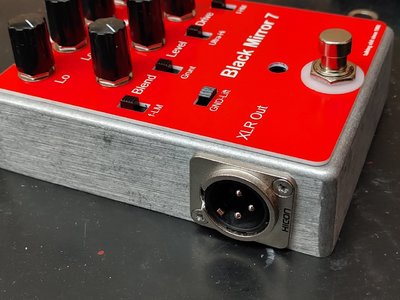

Die XLR Buchse habe ich von außen montiert, von innen montiert stößt sie mit ihren Lötanschlüssen an die Platine.
Die Fehler sind oben im linken Eck.
Diese Verbindung muss getrennt werden.
Und diese beiden Pads muss man miteinander verbinden.
Somit hat man R50 von 9V getrennt und auf den Knoten R49 und Pin 14 von IC6 gelegt.
C36 muss man auch weg lassen und die Pins mit einer kleinen Drahtbrücke kurzschließen.
Anbei noch ein paar Bilder von meinem mechanischen Aufbau.
Ich warte noch auf ein paar Kondensatoren für die Frequenzwahlschalter, dann gehts an den elektrischen Aufbau.
Es geht ganz schön eng zu in der Kiste.
Sollte soweit aber alles passen.
Die XLR Buchse habe ich von außen montiert, von innen montiert stößt sie mit ihren Lötanschlüssen an die Platine.
Anhänge
Huckleberry Gin
Well-Known Member
- Beiträge
- 109
- Bassix
- ß7.423
Das sieht schon mal sehr gut aus
Edit: wie trennst du die Verbindung? Skalpell?
Edit: wie trennst du die Verbindung? Skalpell?
Zuletzt bearbeitet:
Bass@SetAlight
Well-Known Member
Ich mach das mit einem Dremel und einem feinen Fräser oder einem feinen Bohrer.
Skalpell oder Cutter geht aber auch.
Bass@SetAlight
Well-Known Member

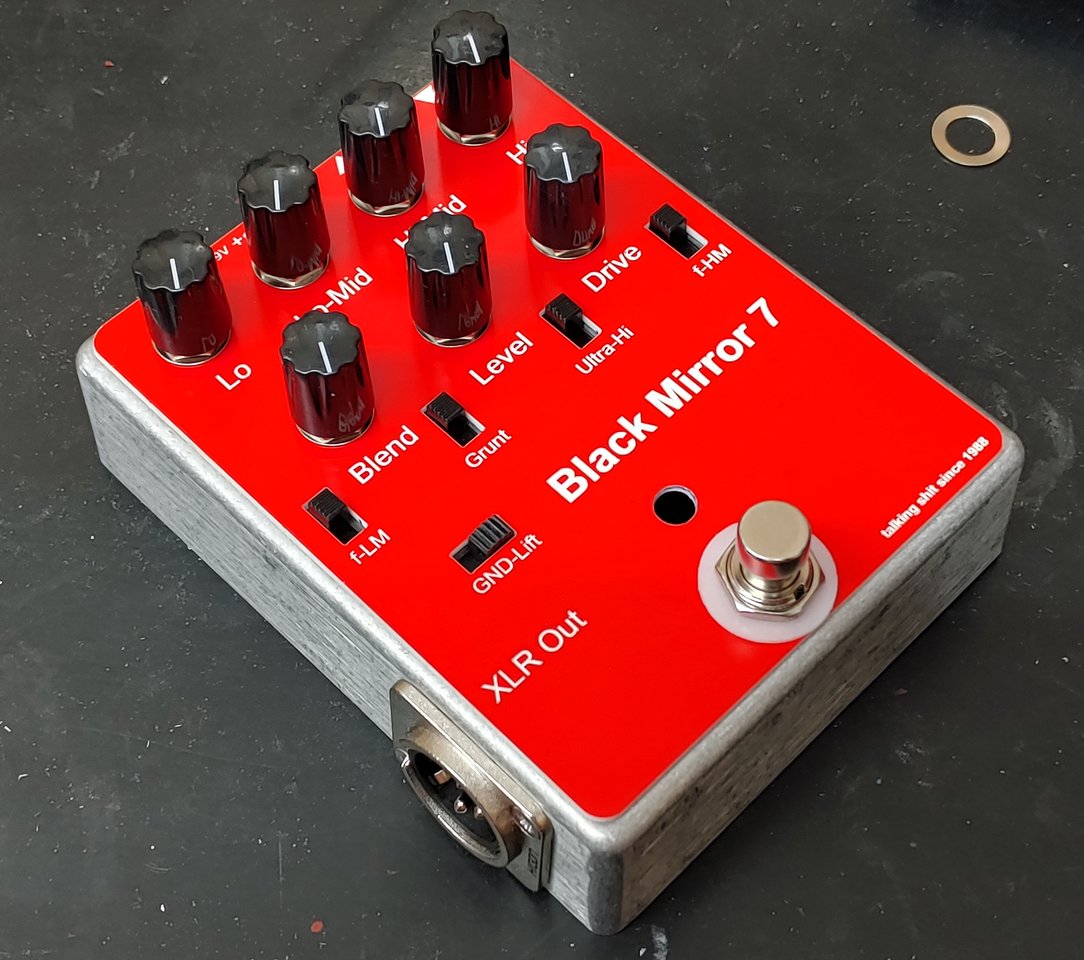

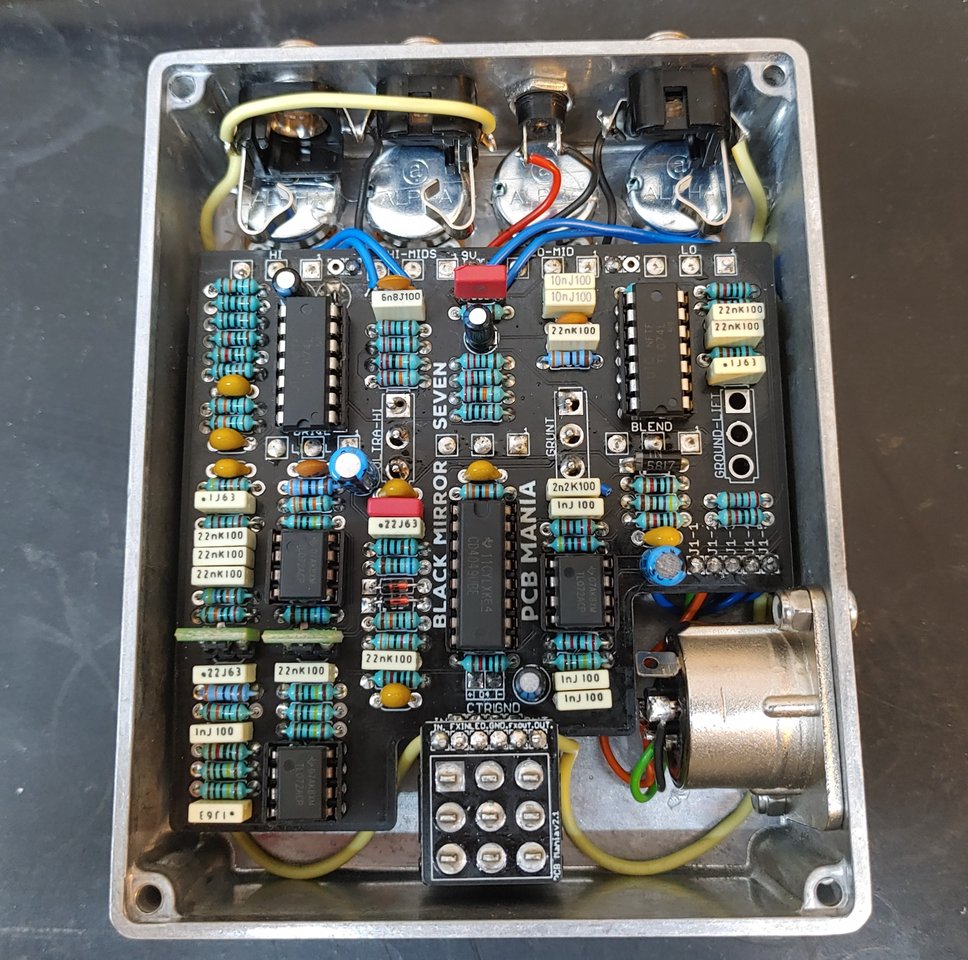

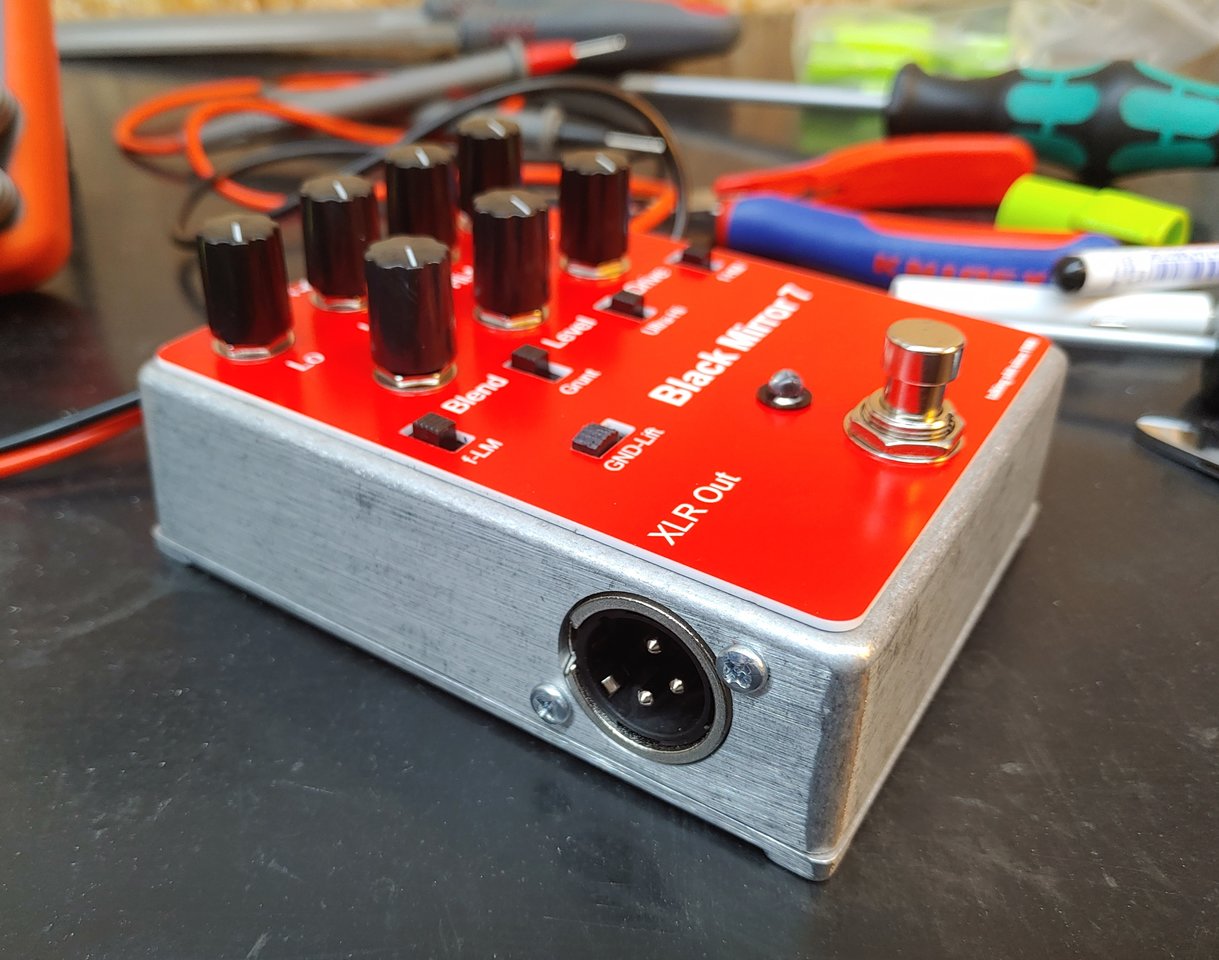

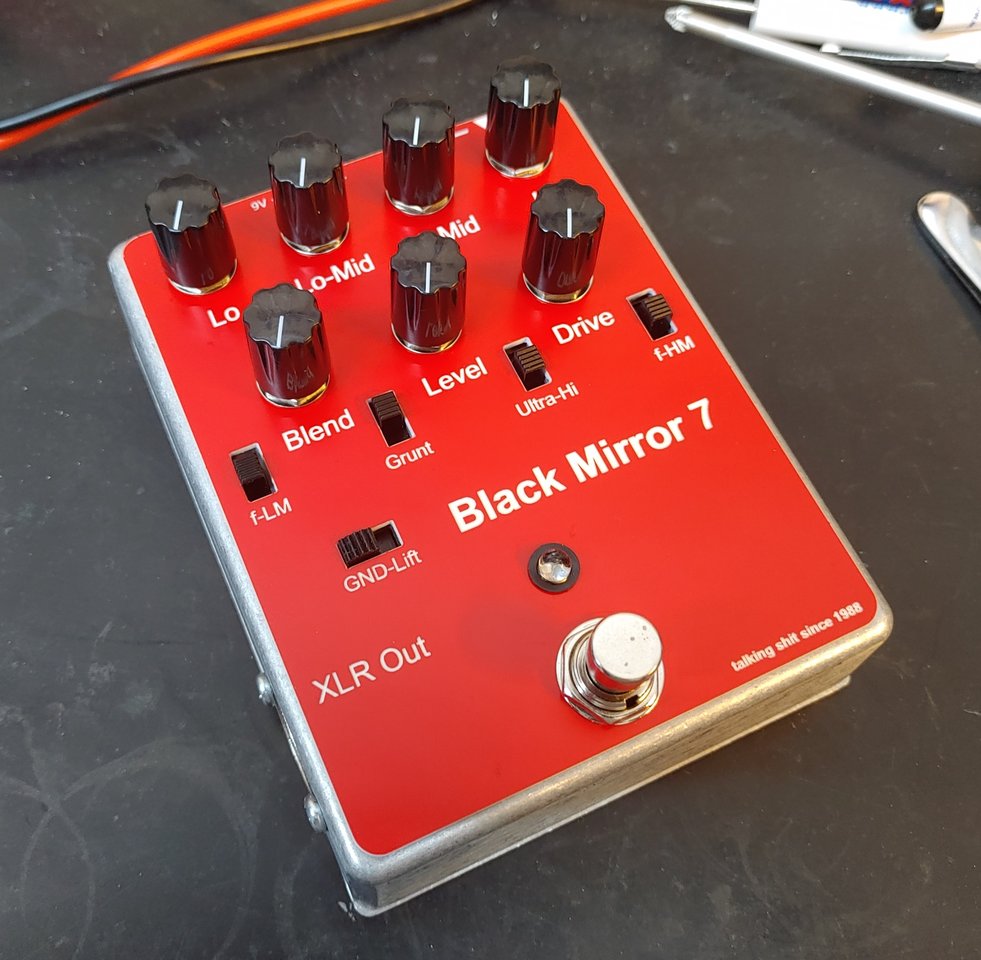

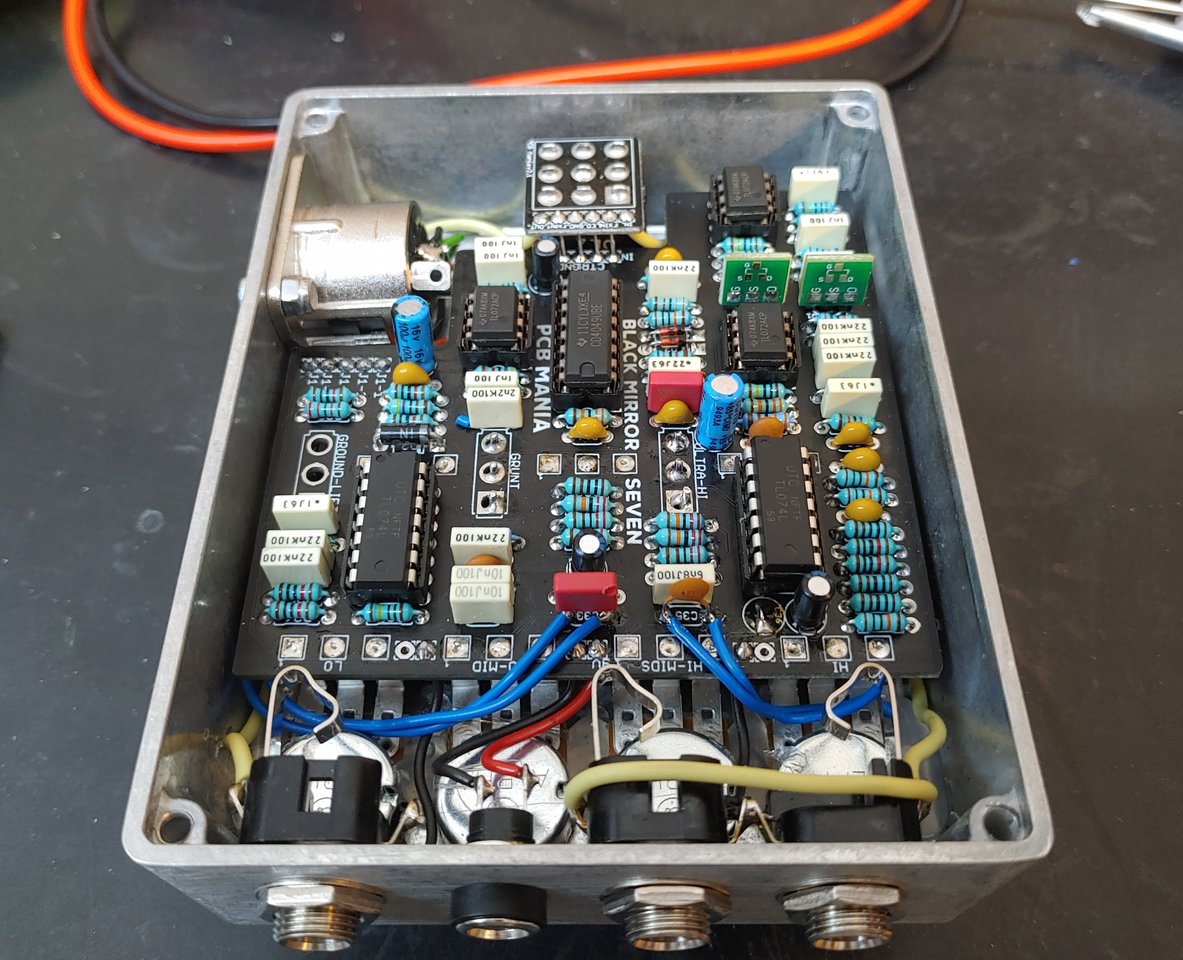

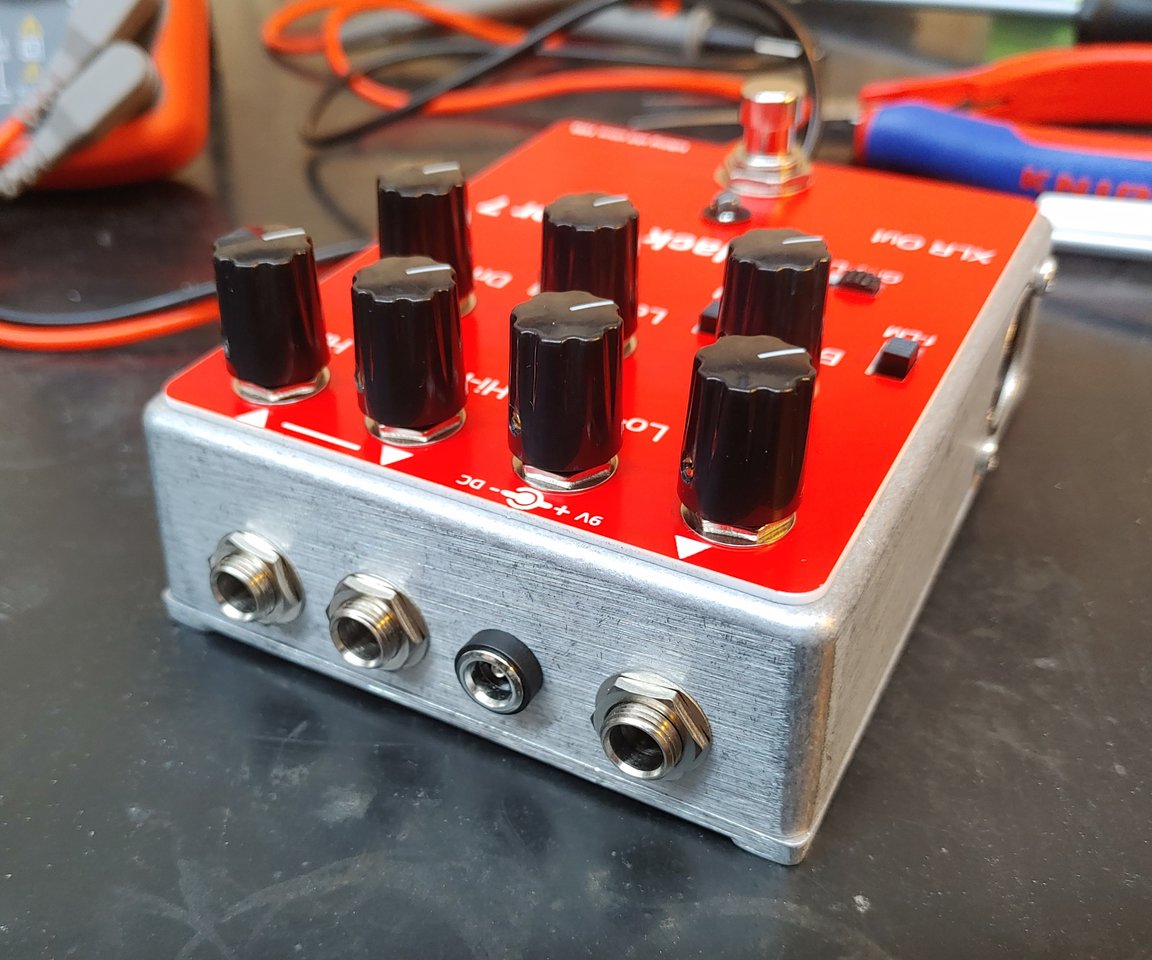

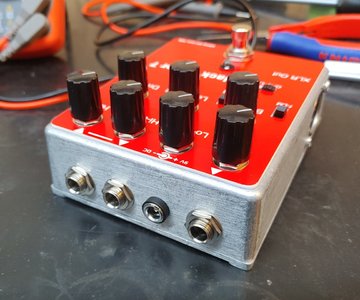

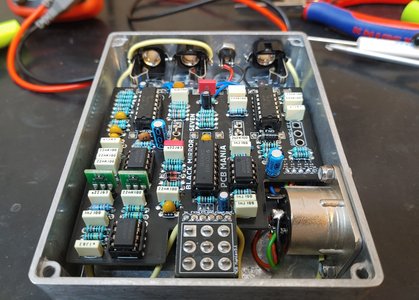

Anbei die Bilder meines Black Mirror 7
Mit den Mods funktioniert alles einwandfrei.
Die Frequenzumschaltung für Lo-Mid und Hi-Mid gefällt mir sehr, der Black Mirror lässt sich schön verbiegen.
Insgesamt war das aber schon ne größere Aktion das alles so in einem BB Gehäuse unterzubringen.
Der Aufwand hat sich gelohnt wie ich finde.
Mit den Mods funktioniert alles einwandfrei.
Die Frequenzumschaltung für Lo-Mid und Hi-Mid gefällt mir sehr, der Black Mirror lässt sich schön verbiegen.
Insgesamt war das aber schon ne größere Aktion das alles so in einem BB Gehäuse unterzubringen.
Der Aufwand hat sich gelohnt wie ich finde.
Anhänge
Hi! Hat jemand Erfahrung mit dem Aion FX Maelstrom? Eine Kombi aus B3K und Vintage Microtubes: https://aionfx.com/project/maelstrom-bass-drive/
Wollte mal nachfragen, beim Black Mirror ist der Aufbau ja nicht so ganz einfach...
Grüße, Ben
Wollte mal nachfragen, beim Black Mirror ist der Aufbau ja nicht so ganz einfach...
Grüße, Ben
Huckleberry Gin
Well-Known Member
- Beiträge
- 109
- Bassix
- ß7.423
Uhhh das klingt gut. Von Aion FX hab ich bisher nur Gutes gehört. Das Kit ist momentan direkt bei denen ausverkauft, aber beim Klaus ist es verfügbar also ich glaub, wenn ich mein B7K noch nicht hätte, würde ich mir das auf jeden Fall überlegen.. https://www.musikding.de/Maelstrom-Bass-Drive-Bausatz
also ich glaub, wenn ich mein B7K noch nicht hätte, würde ich mir das auf jeden Fall überlegen.. https://www.musikding.de/Maelstrom-Bass-Drive-Bausatz
Hab heute den Bausatz von AionFx gelötet.
positiv ist, dass Klaus gleich die Teile für VMT Variante beigelegt hat.
Sie habe ich auch zusammengeschustert.
Negativ ist, das es leider keine Verzehrung hat und nur das Signal verstärkt.
sonst funktioniert alles...aber das ist zu wenig.
Hat jemand eine Idee?
positiv ist, dass Klaus gleich die Teile für VMT Variante beigelegt hat.
Sie habe ich auch zusammengeschustert.
Negativ ist, das es leider keine Verzehrung hat und nur das Signal verstärkt.
sonst funktioniert alles...aber das ist zu wenig.
Hat jemand eine Idee?
Bass@SetAlight
Well-Known Member
Ohne weiteren Input wird es schwer dir zu helfen.
Bilder deines Aufbaus wären gut, von beiden Seiten der Platine und der Verkabelung.
Welche Version hast du gebaut?
Ansonsten kann man dir nur die Standard-Tips geben:
- alle Bauteilwerte erneut kontrollieren
- ELKOs korrekt herum eingebaut?
- Lötstellen kontrolliert auf kalte Lötstellen oder Kurzschluss zu anderen Lötstellen oder Teilen
- Potis vertauscht?
- Rückseite der Potis gegen Kurzschluss zur Platine geschützt?
- Verkabelung korrekt?
Bilder deines Aufbaus wären gut, von beiden Seiten der Platine und der Verkabelung.
Welche Version hast du gebaut?
Ansonsten kann man dir nur die Standard-Tips geben:
- alle Bauteilwerte erneut kontrollieren
- ELKOs korrekt herum eingebaut?
- Lötstellen kontrolliert auf kalte Lötstellen oder Kurzschluss zu anderen Lötstellen oder Teilen
- Potis vertauscht?
- Rückseite der Potis gegen Kurzschluss zur Platine geschützt?
- Verkabelung korrekt?
Hallo, ich habe alle Punkte gecheckt und kein fehler gefunden.
dann wollte ich die JFets tauschen...und beim auslöten eins davon kaputt gemacht.
ich habe jetzt 2 adapter installiert, aber mit 3 anderen paarchen, die ich da hatte, hat es nicht mehr funktioniert.hatte keine j201
da, msa18 und konsorten haben nicht geklappt.
ich hab in china neue jfets bestellt und die sind hoffentlich in 10 Tagen da.
weiß nicht ob ich beim auslöten was kaputt gemacht habe oder doch die Transistoren inkompatibel sind
mal schauen...
dann wollte ich die JFets tauschen...und beim auslöten eins davon kaputt gemacht.
ich habe jetzt 2 adapter installiert, aber mit 3 anderen paarchen, die ich da hatte, hat es nicht mehr funktioniert.hatte keine j201
da, msa18 und konsorten haben nicht geklappt.
ich hab in china neue jfets bestellt und die sind hoffentlich in 10 Tagen da.
weiß nicht ob ich beim auslöten was kaputt gemacht habe oder doch die Transistoren inkompatibel sind
mal schauen...
Bass@SetAlight
Well-Known Member

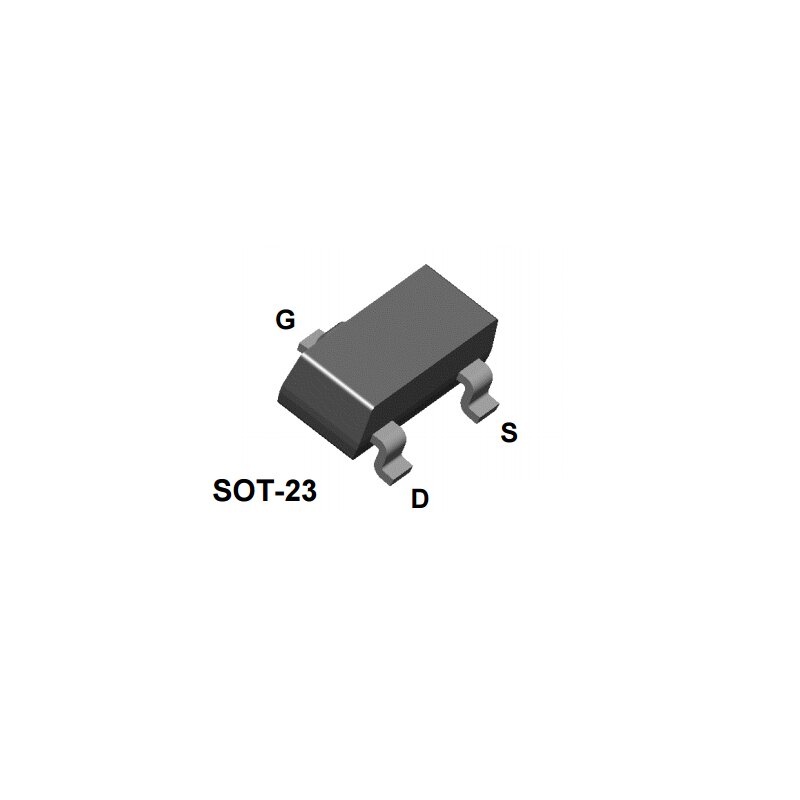

Statt den J201 kannst du die SMD Version mit Adapter Platine verwenden.
Die MMBFJ201 findest du auch bei anderen Händlern.
Habe die bei Musikding für ein anderes Projekt schon vor einem Monat angefragt und nichts ist passiert. Bin dann auf Banzai ausgewichen, ansonsten gibt es ja auch noch UK Elektronik. Man braucht ja immer etwas!bei Musikding nicht lieferbar...mit den Adaptern und dem Versand werden die noch teuerer als 10 Transistoren aus China für 5.50
