@DerGerät hatte mich gebeten, nochmal zu beschreiben, wie ich meinen HX Stomp mit einem Akku, genauer mit einer USB-C-Powerbank betreibe.
Das bringt mich auf die Idee, dass wir hier vielleicht mal unsere gängigen oder auch eher abenteuerlichen Akku-Lösungen vorstellen könnten.
Ich mache mal den Anfang:
Akku bedeutet für mich ein Kabel weniger auf der Bühne und weniger Brumm im Signal. Diese beiden Argumente (vor allem das erste) wiegen schon schwer genug, um eine praktikable und robuste Lösung zu finden. Die grundsätzliche Frage "Warum denn überhaupt ein Akku?" ist für mich vollständig geklärt.
Meine erste und bis vor kurzem auch einzige Lösung, die sich bestimmt 3 Jahre lang während der Proben und auf der Bühne bewährt hat, war diese:

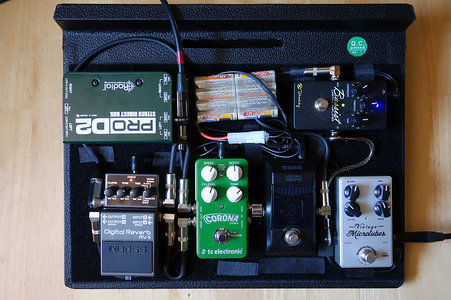

Ein NiMh-Modelbau-Akku 9,6V/2300mAh mit sonst nix. Glatter kann eine Gleichspannung nicht sein! Im Daisychain und bei einer mittleren Stromaufnahme des Boards von ca. 350mA (eigentlich war nur der Keeley Comp immer an, etappenweise kam dann mal für zwei, drei Songs der VMT dazu) hat der Akku nach ca. 4h die gewünschten 9V angenommen, die 0,6V Überspannung, die er vorher hatte, haben keinem Gerät geschadet. Nach acht Stunden war der Akku dann leer, aber vorher nach vlt. 7h hat der Keeley schon mit seiner LED Unterspannung angezeigt. Ich habe immer zwei Akkupacks im Wechsel verwendet, der Akkuwechsel dauert mit dem robusten Tamiya-Stecker 5 Sekunden. Auf der Bühne habe ich das natürlich vemieden, aber während der Proben kam es gelegentlich vor, dass ich wechseln musste. Das gab leider ein unangenehmes Knacken. Zur allerhöchsten Not konnte ich über das Daisychain-Kabel auch noch ein 9V Netzteil (
) einspeisen. Für Boards mit geringer Stromaufnahme würde ich das immer wieder so machen.
Nachdem ich aber seit ein paar Wochen sehr angetaner Besitzer eines HX Stomp bin, musste ich die Akkulösung ändern. Denn der Stomp nimmt laut Hersteller 27W(!!!) Leistung auf: 9V/3A. Mittlerweile weiß ich, dass die Angabe übertrieben ist, die mittlere Stromaufnahme dürfte so um die 1000mA liegen, aber man möchte ja auf der sicheren Seite sein. Mit 3A kann mein Modelbau-Akkupack nicht aufwarten, mit 1A schon, aber das nur - optimistisch geschätzt - ca. 2h. Die High-Rate-Discharge-Kurve löst nicht grade Begeisterungsstürme aus. Na gut, ich hätte ja zwei Packs parallel schalten können, aber ein Pack kostet immerhin 24€ - ich komme für ca. 50 Steine nur auf 3-3,5h Laufzeit. Nö! Und dann noch zwei zum Wechseln, und die Dinger bauen recht groß und nehmen Platz weg. Nö - no way!
Perspektivwechsel: Für mein Lenovo Thinkpad habe ich mir eine RAVPOWER 60W USB-C PD Powerbank gekauft. Der Clou am USB-C PD Port ist, dass der Strom-Verbraucher mit der Powerbank verhandeln kann, wie er die Power gerne "serviert" hätte. Mit der USB-C-Spezifikation wurde auch das Thema USB-Power erneuert: Es sind nun sogenannte Power-Delivery-Profile festgelegt, die eine Powerbank unterstützen darf. Mit 5V könnte meine RAVPOWER sicher nicht meinen Thinkpad laden.
Eins dieser PD-Profile lautet 9V/3A. Na, da gehen bei mir doch gleich die Alarmglocken los. Das passt doch zum Stomp wie Arsch auf Eimer! Wenn doch nur der Stomp in der Lage wäre, das mit meiner Powerbank so auszuhandeln... ist er aber (noch) nicht.
Ich habe dann im Helix-Faden laut phantasiert, dass es einen Adapter geben müsste, der in der Lage ist, für einen angeschlossenen Verbraucher ein PD-Profil auszuhandeln. Ich habe auch was Programmierbares mit einem ST-Chip gefunden und auch ein China-Board, das stark danach roch, das aber wie in China üblich nicht dokumentiert war. @Stratitis hat dann mitgesucht und hat ein schönes YT-Video zu diesem ZY12PDN genannten China-Board gefunden. Das Dingen ist genau was ich gesucht habe, und das noch in luxoriös. Das Board kann mehrere PD-Profile abrufen, es dürfen bis zu 5A durchfließen und das beste: Es kann sich das zuletzt eingestellte Profil merken!

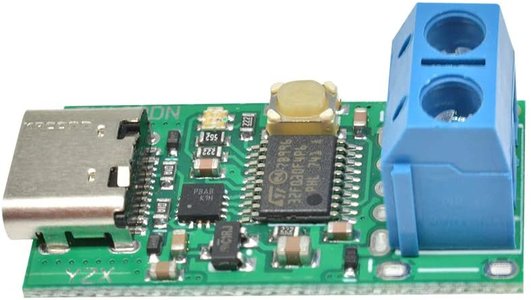

Hier ist das ZY12PDN-Board:
und hier das YT-Video, wie man es einstellt:
Tja, und damit hat man schon (fast) alles zusammen, was man braucht:
a) Die passende Powerbank, die die benötigten PD-Profile unterstützt, und
b) den Triggerbausten, der das Profil mit der Powerbank aushandelt. Fehlt noch
c) der passende 2,5mm-Stecker für den HX-Stomp, den ich aber in der Bastelkiste habe und den man bei Conrad oder Reichelt oder oder oder nebst angelötetem Kabel bestellen kann. Beim Anschließen unbedingt auf die richtige Polung achten!

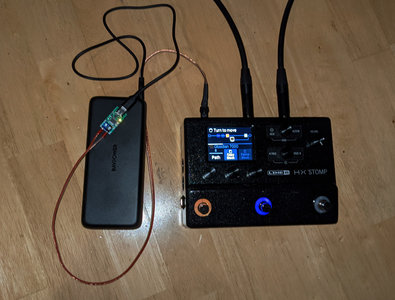

Mein Versuchsaufbau sah dann so aus:
Ihr seht hier die Powerbank, den Voltage-Triigger und den Stomp. Ich habe den dann über meinen Dito dauer-bespielt um die Laufzeit zu testen und bin auf ca. 6h gekommen. Das ist mir genug! Die Powerbank zeigt über vier LEDs ihren Ladezustand an und für mich gilt die Faustregel: eine LED = eine Stunde Spielzeit. Plus X! Was auch super ist: Ich nutze die RAVPOWER ja auch weiterhin mit meinem Thinkpad, mit dem Handy und mittlerweile auch als Bastelstromquelle. Der ZY12PDN macht's möglich!

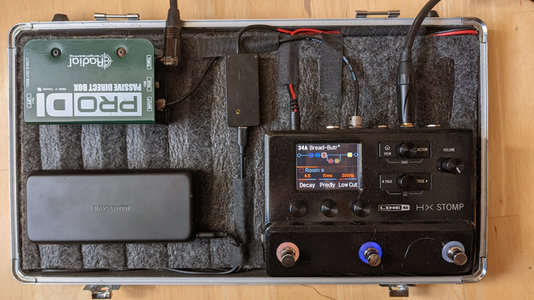

Ich habe das ganze dann in eine kleines USB-Gehäuse verpackt und auf mein Board geklettet. So sieht's aus:
Alles funktioniert wunderbar, die 6h Spieldauer verfestigen sich. Ich kann mit einer Ladung 3-4 Tage dudeln, dass sind ca. 6h.
So und jetzt bin ich gespannt auf eure Akkulösungen!
Das bringt mich auf die Idee, dass wir hier vielleicht mal unsere gängigen oder auch eher abenteuerlichen Akku-Lösungen vorstellen könnten.
Ich mache mal den Anfang:
Akku bedeutet für mich ein Kabel weniger auf der Bühne und weniger Brumm im Signal. Diese beiden Argumente (vor allem das erste) wiegen schon schwer genug, um eine praktikable und robuste Lösung zu finden. Die grundsätzliche Frage "Warum denn überhaupt ein Akku?" ist für mich vollständig geklärt.
Meine erste und bis vor kurzem auch einzige Lösung, die sich bestimmt 3 Jahre lang während der Proben und auf der Bühne bewährt hat, war diese:
Ein NiMh-Modelbau-Akku 9,6V/2300mAh mit sonst nix. Glatter kann eine Gleichspannung nicht sein! Im Daisychain und bei einer mittleren Stromaufnahme des Boards von ca. 350mA (eigentlich war nur der Keeley Comp immer an, etappenweise kam dann mal für zwei, drei Songs der VMT dazu) hat der Akku nach ca. 4h die gewünschten 9V angenommen, die 0,6V Überspannung, die er vorher hatte, haben keinem Gerät geschadet. Nach acht Stunden war der Akku dann leer, aber vorher nach vlt. 7h hat der Keeley schon mit seiner LED Unterspannung angezeigt. Ich habe immer zwei Akkupacks im Wechsel verwendet, der Akkuwechsel dauert mit dem robusten Tamiya-Stecker 5 Sekunden. Auf der Bühne habe ich das natürlich vemieden, aber während der Proben kam es gelegentlich vor, dass ich wechseln musste. Das gab leider ein unangenehmes Knacken. Zur allerhöchsten Not konnte ich über das Daisychain-Kabel auch noch ein 9V Netzteil (
) einspeisen. Für Boards mit geringer Stromaufnahme würde ich das immer wieder so machen.Nachdem ich aber seit ein paar Wochen sehr angetaner Besitzer eines HX Stomp bin, musste ich die Akkulösung ändern. Denn der Stomp nimmt laut Hersteller 27W(!!!) Leistung auf: 9V/3A. Mittlerweile weiß ich, dass die Angabe übertrieben ist, die mittlere Stromaufnahme dürfte so um die 1000mA liegen, aber man möchte ja auf der sicheren Seite sein. Mit 3A kann mein Modelbau-Akkupack nicht aufwarten, mit 1A schon, aber das nur - optimistisch geschätzt - ca. 2h. Die High-Rate-Discharge-Kurve löst nicht grade Begeisterungsstürme aus. Na gut, ich hätte ja zwei Packs parallel schalten können, aber ein Pack kostet immerhin 24€ - ich komme für ca. 50 Steine nur auf 3-3,5h Laufzeit. Nö! Und dann noch zwei zum Wechseln, und die Dinger bauen recht groß und nehmen Platz weg. Nö - no way!
Perspektivwechsel: Für mein Lenovo Thinkpad habe ich mir eine RAVPOWER 60W USB-C PD Powerbank gekauft. Der Clou am USB-C PD Port ist, dass der Strom-Verbraucher mit der Powerbank verhandeln kann, wie er die Power gerne "serviert" hätte. Mit der USB-C-Spezifikation wurde auch das Thema USB-Power erneuert: Es sind nun sogenannte Power-Delivery-Profile festgelegt, die eine Powerbank unterstützen darf. Mit 5V könnte meine RAVPOWER sicher nicht meinen Thinkpad laden.
Eins dieser PD-Profile lautet 9V/3A. Na, da gehen bei mir doch gleich die Alarmglocken los. Das passt doch zum Stomp wie Arsch auf Eimer! Wenn doch nur der Stomp in der Lage wäre, das mit meiner Powerbank so auszuhandeln... ist er aber (noch) nicht.
Ich habe dann im Helix-Faden laut phantasiert, dass es einen Adapter geben müsste, der in der Lage ist, für einen angeschlossenen Verbraucher ein PD-Profil auszuhandeln. Ich habe auch was Programmierbares mit einem ST-Chip gefunden und auch ein China-Board, das stark danach roch, das aber wie in China üblich nicht dokumentiert war. @Stratitis hat dann mitgesucht und hat ein schönes YT-Video zu diesem ZY12PDN genannten China-Board gefunden. Das Dingen ist genau was ich gesucht habe, und das noch in luxoriös. Das Board kann mehrere PD-Profile abrufen, es dürfen bis zu 5A durchfließen und das beste: Es kann sich das zuletzt eingestellte Profil merken!
Hier ist das ZY12PDN-Board:
und hier das YT-Video, wie man es einstellt:
Tja, und damit hat man schon (fast) alles zusammen, was man braucht:
a) Die passende Powerbank, die die benötigten PD-Profile unterstützt, und
b) den Triggerbausten, der das Profil mit der Powerbank aushandelt. Fehlt noch
c) der passende 2,5mm-Stecker für den HX-Stomp, den ich aber in der Bastelkiste habe und den man bei Conrad oder Reichelt oder oder oder nebst angelötetem Kabel bestellen kann. Beim Anschließen unbedingt auf die richtige Polung achten!
Mein Versuchsaufbau sah dann so aus:
Ihr seht hier die Powerbank, den Voltage-Triigger und den Stomp. Ich habe den dann über meinen Dito dauer-bespielt um die Laufzeit zu testen und bin auf ca. 6h gekommen. Das ist mir genug! Die Powerbank zeigt über vier LEDs ihren Ladezustand an und für mich gilt die Faustregel: eine LED = eine Stunde Spielzeit. Plus X! Was auch super ist: Ich nutze die RAVPOWER ja auch weiterhin mit meinem Thinkpad, mit dem Handy und mittlerweile auch als Bastelstromquelle. Der ZY12PDN macht's möglich!
Ich habe das ganze dann in eine kleines USB-Gehäuse verpackt und auf mein Board geklettet. So sieht's aus:
Alles funktioniert wunderbar, die 6h Spieldauer verfestigen sich. Ich kann mit einer Ladung 3-4 Tage dudeln, dass sind ca. 6h.
So und jetzt bin ich gespannt auf eure Akkulösungen!
Zuletzt bearbeitet:
. Bei maximaler Auslastung dürfte es dann so um die 6-7 Stunden halten, wobei die ja faktisch nicht stattfindet, also deutlich länger.
