Sennheiser ew Kabel löten

[tofi1]

Tach,

ich hab' da mal 'ne Frage:

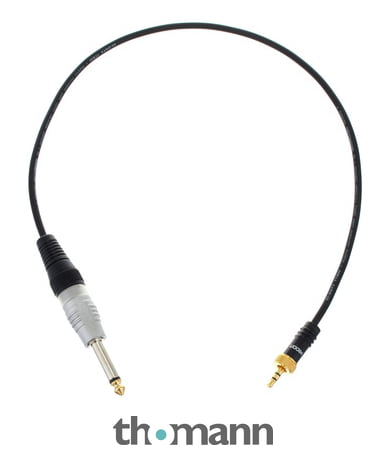

Ein solches Kabel

Sommer Cable OYR5-0050

Sommer Cable OYR5-0050, hochwertiges Instrumentenkabel passend für Sennheiser Gitarrenfunksysteme der EW-Serie, 3,5mm Stereo Klinke Stecker mit Überwurfmutter HI-J35S-SCREW-M, vergoldet, 6,3 mm Mono Klinke Stecker HI-J63M-D, Farbe schwarz, Länge 0,5...

€20,90

www.thomann.de

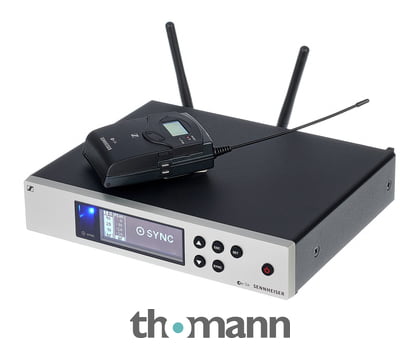

ist für eine Sennheiser ew 100 Funke.

Sennheiser ew 100 G4-CI1 A-Band

Sennheiser ew 100 G4-CI1 A-Band, UHF Wireless System mit SK 100 G4 Taschensender und Ci1 Instrumentenkabel, EM 100 G4 9,5" Empfänger, 42 MHz Schaltbandbreite, 20 Kanalbänke mit je bis zu 12 Presets, bis zu 20 kompatible Kanäle, schnelle...

€639,00

www.thomann.de

Wie löte ich ein solches Kabel selbst?
Pinbelegung? Welcher Draht am Stereo-Stecker kommt am Mono-Stecker wohin?

Danke im voraus!

Schönen Tag noch!



[AMü]

Sennheiser HTML5

www.sennheiser-sites.com



[dereinevogelda]

Fuchs!



[tofi1]

Heißt das jetzt auf gut deutsch:

Links und Rechts vom Stereo-Stecker werden am Mono-Stecker zusammen auf "+" gelegt?



[dereinevogelda]

Du willst den Bass darüber fahren, ja? Dann Spitze und hinterster Ring auf Masse, also den Schirm und mittlerer Ring auf Signal.



[tofi1]

1. Ja genau
2. Danke, das war genau das, was ich wissen wollte!



[dereinevogelda]

1. Ja genau
2. Danke, das war genau das, was ich wissen wollte!

Immer gerne.



[tofi1]

Ich muss nochmal nachfrage, ich steh' irgendwie auf dem Schlauch:

3,5-mm-Stereo-Stecker

6,3 mm Mono-Klinkenstecker, unsymmetrisch

Du willst den Bass darüber fahren, ja? Dann Spitze und hinterster Ring auf Masse, also den Schirm und mittlerer Ring auf Signal.

Das wäre dann "L" und Masse des Stereo auf Masse Mono
"R" des Stereo auf "+" Mono

Richtig?



[dereinevogelda]

Jap
