Ciao Forum,

ich habe wieder einmal ein Projekt in Planung, irgendwie inspiriert durch Julian's Growling Krizzly.

Und zwar bin ich einen kleinen Verstärker in der 15W Wohnzimmer Klasse am planen. Preamp mit 12AX7, die Endstufe wahrscheinlich mit EL84. Selbst durchgezogen habe ich sowas wohl seit dem Studium nicht mehr, aber nun habe ich wieder mal Lust.

Die eigentliche Frage ist diese: ich will da natürlich (weil es möglich ist ;-) ) einen DI out dran haben, dabei habe ich an den Monacor ltr 110 Übertrager gedacht, der ist günstig und gut. Muss ich den Kapseln oder kann ich den ohne zusätzliche Schirmung im Gehäuse planen?

Gruss
claudio

ob du den kapseln musst hängt davon ab, wo und wie du das ding platzierst, neben und parallel zum netztrafo wirste wohl satt brumm einfangen.

aber grundsätzlich würde ich dem ding einen überziehen und trotzdem darauf schauen, dass der mit dem trafo oder ac-leitung (heizung) nicht kollidiert.

könntest du bitte - abgesehen von deiner frage - uns (mich) hier auf dem laufenden halten? mir juckt es momentan auch mächtig eine kleine wohnzimmervollröhre in richtung 20 watt zu haben.

was für eine klangregelung planst du?

Wenn du die Endstufe ohne Rückkopplung baust, dann brauchst du keinen DI, denn der OT ist quasi einer. Du musst nur den Pegel anpassen.
Ansonsten nimm keinen Monacor, die klingen einfach nicht. Wenn DI dann was vernünftiges, Lundahl oder Haufe, evtl. auch Neutrik.
Willste eine PP oder "normale" symmetrische Endstufe?
Hier mal mein Projekt: http://wkla.no-ip.biz//pages/diy/amps/little-willie-10.php

Ciao Felix, ciao Tom,

f_luxus schrieb:
Wie wärs denn mit einem 2. DI Out mit Endstufenabgriff a la Ampeg PF20T?
Zum Vergrößern anklicken....
Das ist eine gute Idee, dann aber schaltbar an Stelle von mehreren Ausgängen: eine XLR Buchse mit einem Dreifachschalter [Pre EQ/FX|Post EQ/FX|Post PowerAmp]

Tom Sofa schrieb:
was für eine klangregelung planst du?
Zum Vergrößern anklicken....
Das weiss ich noch alles nicht. Ich mag irgendwie die ganze Bandbreite von Tonestack über Semipara bis zu Grafischen.

Sobald jedoch die Ideen konkreter werden, werde ich anfangen, zu berichten. Kann aber durchaus dauern, denn ich habe noch einen Bass zu restaurieren, und Musik machen und arbeiten sollte ich ja auch noch ;-) Leerer Bauch bastelt nicht gern :D

Ich weiß nicht warum aber ich fantasiere immer von einem via Trimpotis einstellbarem Tonestack, welches man quasi unsichtbar im inneren aber veränderbar integriert und dann einer Vollparametrik mit True Bypass. So hätte man mit 5 sichtbaren Knöpfen eine sehr aufgeräumte Optik, aber alle Optionen offen. Das mit der pornösen DI wäre sozusagen die Erfüllung meiner feuchten Preamp/Wohnzimmeramp Träume!

Willie schrieb:
Wenn du die Endstufe ohne Rückkopplung baust, dann brauchst du keinen DI, denn der OT ist quasi einer. Du musst nur den Pegel anpassen.
Ansonsten nimm keinen Monacor, die klingen einfach nicht. Wenn DI dann was vernünftiges, Lundahl oder Haufe, evtl. auch Neutrik.
Willste eine PP oder "normale" symmetrische Endstufe?
Hier mal mein Projekt: http://wkla.no-ip.biz//pages/diy/amps/little-willie-10.php
Zum Vergrößern anklicken....
Ciao Willie,

die Preise von Lundahl :eek:

Ich kenne die Monacor von selbstbau passiv DI, da fand ich sie nicht schlecht.

Dein Little Willie sieht mir interessant aus, meine gesuchte Leistungsklasse, 6L6 hab ich im Hexa, die gefallen mir eh.

Deine Lösung mit dem Shunt und dem Lineout gefällt mir. Muss ich dann einen AÜ mit einer zusätzlichen Anzapfung haben für einen DI out? Ich denke nicht, aber irgendwie steh ich auf dem Schlauch...

Ich muss weiter nachdenken, danke schon mal Euch allen für den Input.

Gruss
claudio

Ciao Willie nochmals,

wie gesagt, bin erst am planen, ich habe noch keine Ahnung, ob ich PushPull oder Symmetrisch gehen will. Denn wie gesagt mein Eltech Studium ist auch schon über 20 Jahre her, ich muss mich da herantasten und ich mache es einfach weil ich Lust dazu habe, nicht weil ich etwa müsste, ein schönes Luxusproblem also.

Es kann auch sein, dass ich mir einen Bausatz als Grundlage nehme, das wäre auch nicht so verkehrt.

Und deshalb danke ich Euch bereits Allen für das Interesse, ich werde Euch auf dem Laufenden halten und hin und wieder blöde Fragen stellen... :-)

Liebe Grüsse
claudio

claudio schrieb:
Ciao Willie,

die Preise von Lundahl :eek:

Ich kenne die Monacor von selbstbau passiv DI, da fand ich sie nicht schlecht.

Dein Little Willie sieht mir interessant aus, meine gesuchte Leistungsklasse, 6L6 hab ich im Hexa, die gefallen mir eh.

Deine Lösung mit dem Shunt und dem Lineout gefällt mir. Muss ich dann einen AÜ mit einer zusätzlichen Anzapfung haben für einen DI out? Ich denke nicht, aber irgendwie steh ich auf dem Schlauch...

Ich muss weiter nachdenken, danke schon mal Euch allen für den Input.

Gruss
claudio
Zum Vergrößern anklicken....
Dafür sind die aber auch gut.
Mein LW hat ca. 12W.
Lineout ist einfach immer an dem 8Ohm Zweig angebaut.
Wenn man eine Box einsteckt, dann ist der Shunt abgeschaltet. (Geht über die LS-Klinkenbuchse) zus. Kann per Schalter immer den LS abschalten. Dann geht's immer über den Shunt. So ist der Amp immer geschützt. Achja auch der Kopfhörer geht über den 8Ohm Anschluss.

Willie schrieb:
Ansonsten nimm keinen Monacor, die klingen einfach nicht.
Zum Vergrößern anklicken....

Der Monacor-Übertrager ist auch im Mywatt, und dessen DI-out gilt als gut. Bestens marginal schlechter ist übrigens die Millenium DI-E. Die kann man aus dem Gehäuse heraus- und in den Verstärker einbauen. Den Übertrager braucht man aber wirklich nur, wenn man ein symmetrisches Mikrofonsignal ausgeben können möchte (und dann kann man die DI-Box auch genausogut außen anstöpseln).
Ein Lineout hinter dem Ausgangsübertrager der Endstufe sollte einfacher und klanglich besser sein, weil man den zusätzlichen Trafo, der ja immer Nichtlinearitäten bringt, nicht benötigt.

claudio schrieb:
. Ich mag irgendwie die ganze Bandbreite von Tonestack über Semipara bis zu Grafischen.
Zum Vergrößern anklicken....

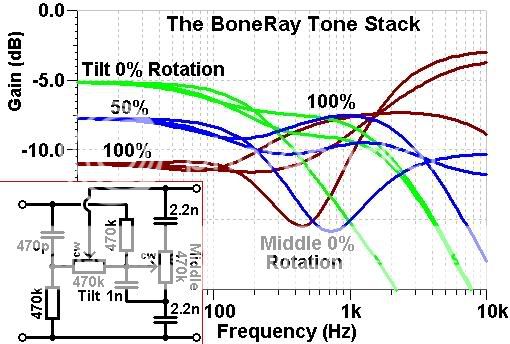

dann beschäftige Dich doch mal mit dem Bone Ray Tonestack und dessen Artverwandten:



Das ist eine AMZ-artige Tilt-Klangregelung, der ein Mittenregler nachgeschaltet ist.

Meinem G-2000 habe ich eine Variante dieser Schaltung spendiert (tiefere Mittenlochfrequenz, etwa wie bei Hiwatts) und bin richtig glücklich. Viel cooler als die klassische AMZ-Klangregelung, auch wenn man bei der die Tiefmitten schaltbar macht. (Wie z.B. Albert Kreuzer das machte)


Die Frage ist beim DI ist doch, wofür will ich ihn verwenden?
Bei einem MyWatt will den DI für den FOH. Dafür reicht der Monacor alle mal. Live wird man da den Unterschied zwischen Lundahl und Monacor nicht hören.
Im Studio oder beim Recording hört man den Unterschied zwischen dem Monacor und einem Lundahl dann doch. Und bei einem 15W Amp vermutete ich nicht einen Bühnen-DI. Deswegen meine Wahl.

Bei einem 15 - Watt Amp würde ich mich beim Aufnehmen auf mehrere Mikros versteifen und den DI u.U. komplett außen vor lassen.

Martin Engelien hat das in seiner Kolumne im Bass quarterly ganz gut beschrieben, wie er immerhin bis zu 5 Mikros einsetzt. Ich bin zwar noch nie über drei Stück gekommen, bevorzuge aber diese Weise.

Wenn es dann doch noch ein cleanes Signal sein soll, geht immer vor dem Amp eine gute DI-Box.

Just my two cents.

Ich finde wiederum die Möglichkeit extrem sexy den Amp auch Live als Preamp nutzen zu können. Dann macht eine gute DI wieder Sinn.

....aber nur, wenn sie hinter der Klangregelung - am besten sogar nach dem AÜ - abgegriffen wird. Damit man Live den Pre u.U. an einer dicken Endstufe mit komplettem Röhrensound verstärkt bekommt.

Ich liiiiiebe Euch alle, so viele gute Ideen und Flausen, die Ihr mir in den Kopf setzt :great:

Ich habe immer noch nicht wirklich die Ahnung, wo genau ich mit dem Verstärker hin will. Wahrscheinlich wird es auf eine Übung hinauslaufen wie deeptone mit seiner EV 215 Box, nämlich das erste Mal zum Pröbeln und rausfinden welche Ideen wirklich unbrauchbar waren:


und die nächste Version wird dann mit den gemachten Erfahrungen so, wie man sich das eigentlich vorgestellt hat.

Gruss
claudio

Und woanders kostet das auch noch Geld. Hier nicht.
Mein nächste Projekt wird entweder der SoWhat 100 mit 6550 100W Endstufe. (Rohbau ist schon fertig, Teile hab ich schon alle da.)
Oder doch ein 2'ter LW diesmal als Drophead combo mit 8" Speaker.
Oder doch ein SoWhat 100 als Drophead mit 12"... Oder ein MADMAX 100 Drophead (Vollröhre mit aktiver 3-Band oder 5-Band Röhrenklangregellung)
Bin mir noch unschlüssig...
claudio schrieb:
...
Anhang anzeigen 80386
...
Zum Vergrößern anklicken....
BTW: Ich liebe Ruthe.de.

f_luxus schrieb:
Guck mal, ich hab ne Frage die hier vielleicht nur bedingt reinpasst, aber irgendwie doch...
https://www.bassic.de/threads/fender-tonestack-mit-jfet-statt-röhre-aufbauen.14863037/
Zum Vergrößern anklicken....
Ciao Felix,

basst schon, denn ich habe ja eingangs geschrieben, dass ich noch nicht ganz weiss wo es hingeht...

Erstmal sind ein paar Gigs die nächsten Tage, da wird nicht viel laufen, aber ich werde berichten. Wenn es losgeht, werde ich aber einen neuen Tröt mit entsprechenem Titel aufmachen.

Gruss
claudio
