Schrauben SWR Baby Blue II

[CorrieDee]

Hallo zusammen,

Ich hoffe, Sie können mir bei Folgendem helfen. Ich habe einen SWR Baby Blue II gekauft, der etwas Liebe braucht. Die Schrauben, mit denen der Verstärker befestigt ist, sind ziemlich beschädigt, ich würde sie gerne durch neue ersetzen. Der Philips-Teil der Schraube ist gebrochen, das Gewinde ist noch völlig in Ordnung. Da es sich hier um einen Verstärker aus amerikanischer Produktion handelt und die Größen von unseren metrischen Maßen abweichen, hoffe ich, dass mir jemand einen guten Tipp geben kann, wo ich ähnliche Schrauben als Ersatz bestellen kann. Die Größen sind wie folgt:

Länge: 33,4 mm
Kopfdurchmesser: 9,5 mm
Drahtdurchmesser: 4 mm

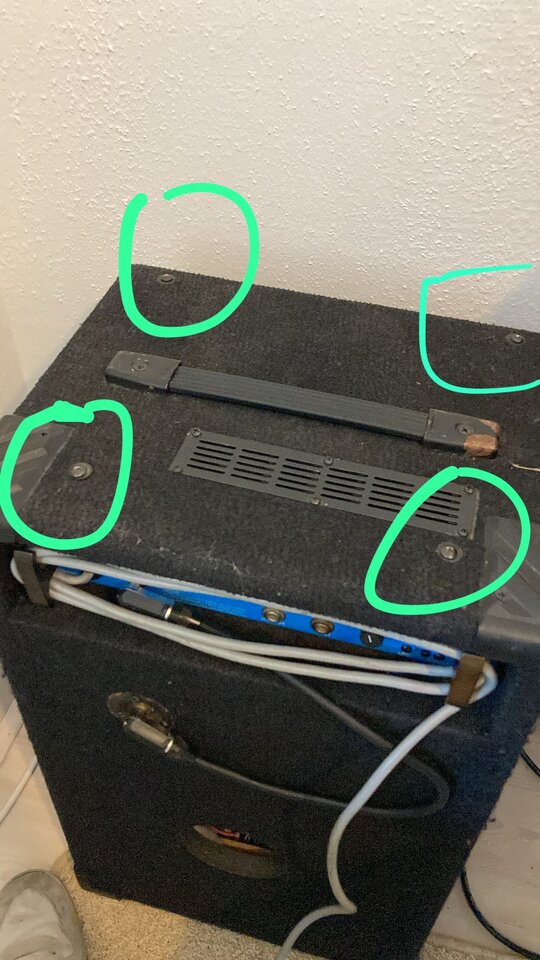

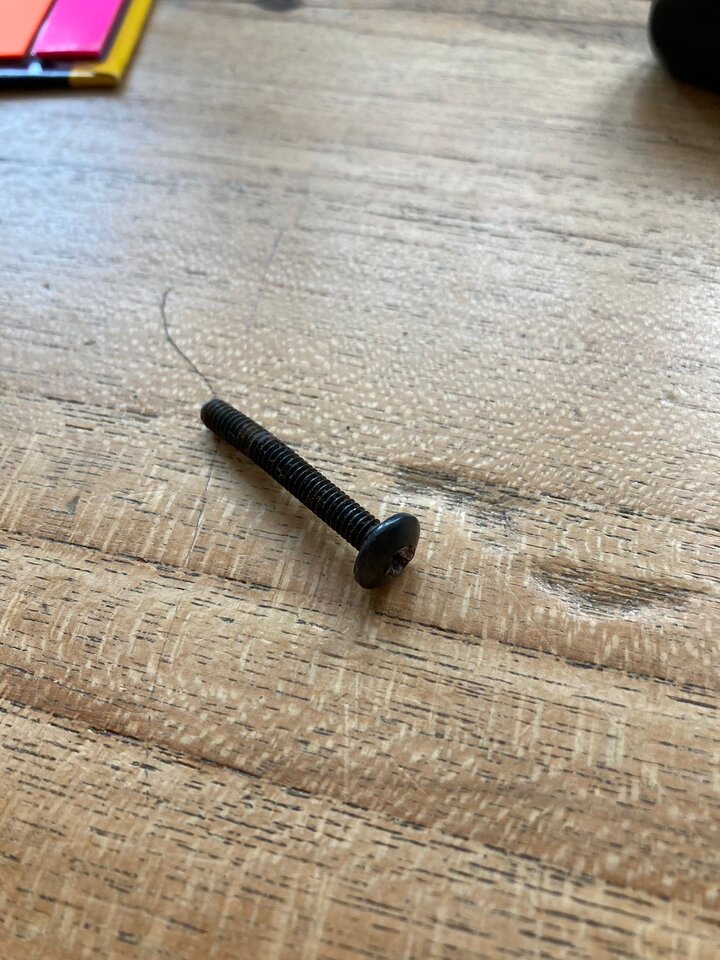

Die Schrauben haben einen konvexen Kopf mit einer Kreuzschlitzschraube. Zur Verdeutlichung habe ich ein Foto beigefügt.

Grüße,
Cornelis



[frutnica]

Wenn Durchmesser 4mm, dann:

https://www.amazon.de/dp/B0928S6C95...W806TD19EJM90AYPY&starsLeft=1&skipTwisterOG=1



[bassilisk]

Im Zweifelsfall würde ich auf das nächst größere M-Gewinde aufbohren.



[frutnica]

Bei meinen SWR Amos ist alles metrisch. Und bei den o. a. Maßen denke ich, dass metrisch passt.



[CorrieDee]

Vielen Dank für Ihre Antworten. Laut einem Experten handelt es sich bei den folgenden Schrauben um: UNC 8-32 Flachkopf- (oder Zylinderkopf-)Kreuzschlitzschrauben mit 1,25 Zoll. Diese sind schwer zu bekommen, insbesondere einzeln.

@frutnica: Zur Sicherheit werde ich vorsichtig versuchen, eine M4-Schraube in den Verstärker einzuschrauben.

Die Möglichkeit, ein neues Schraubenloch zu bohren, halte ich für eine gute Möglichkeit. Das scheint mir die schnellste Lösung zu sein.



[bassilisk]

Laut einem Experten handelt es sich bei den folgenden Schrauben um: UNC 8-32 Flachkopf- (oder Zylinderkopf-)Kreuzschlitzschrauben mit 1,25 Zoll.

Da gibt's einen Übermittlungsfehler.
1 Zoll sind gute 2,6cm, also müssten 1,25 Zoll so grob 3cm sein...



[CorrieDee]

Ich hatte die gesamte Schraube gemessen, 33,4 mm, inklusive Kopf. Aber für die Größe muss man offenbar die Länge des Drahtes ohne Kopf messen. das werden etwa 30 mm sein.



[haebbe58]

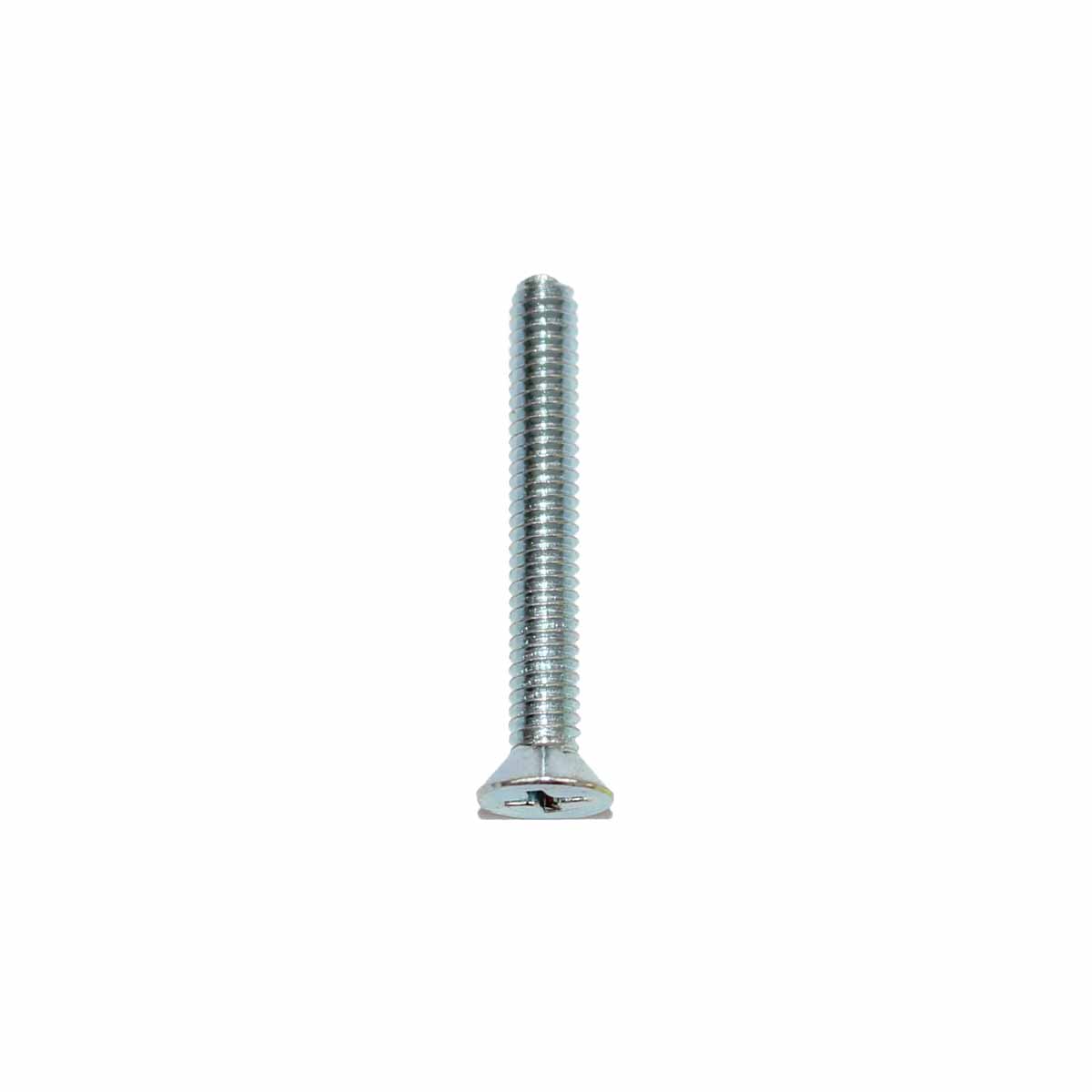

8 - 32 UNC x 1 1/4 Zoll Länge 31,75 mm Senkkopfschraube m. Kreuzschlitz verzinkt

Senkkopfschraube mit Kreuzschlitz 8 - 32 UNC verzinkt, Länge 1 1/4 Zoll. Wir liefern Zollschrauben, Zollmuttern. Ihr Lieferant für Zollverbindungen.

€0,70

www.zollshop.de



[CorrieDee]

Ich kannte diesen Webshop nicht, danke!



[bassilisk]

Ich hatte die gesamte Schraube gemessen, 33,4 mm, inklusive Kopf. Aber für die Größe muss man offenbar die Länge des Drahtes ohne Kopf messen. das werden etwa 30 mm sein.

Entschuldige, mein Fehler.
Ich dachte, du meinst den Durchmesser.



[zeppo3000]

8 - 32 UNC x 1 1/4 Zoll Länge 31,75 mm Senkkopfschraube m. Kreuzschlitz verzinkt

Senkkopfschraube mit Kreuzschlitz 8 - 32 UNC verzinkt, Länge 1 1/4 Zoll. Wir liefern Zollschrauben, Zollmuttern. Ihr Lieferant für Zollverbindungen.

€0,70

www.zollshop.de

Wenn ich mir das Foto oben anschaue, sehe ich eher einen Linsenkopf, keinen Senkkopf.

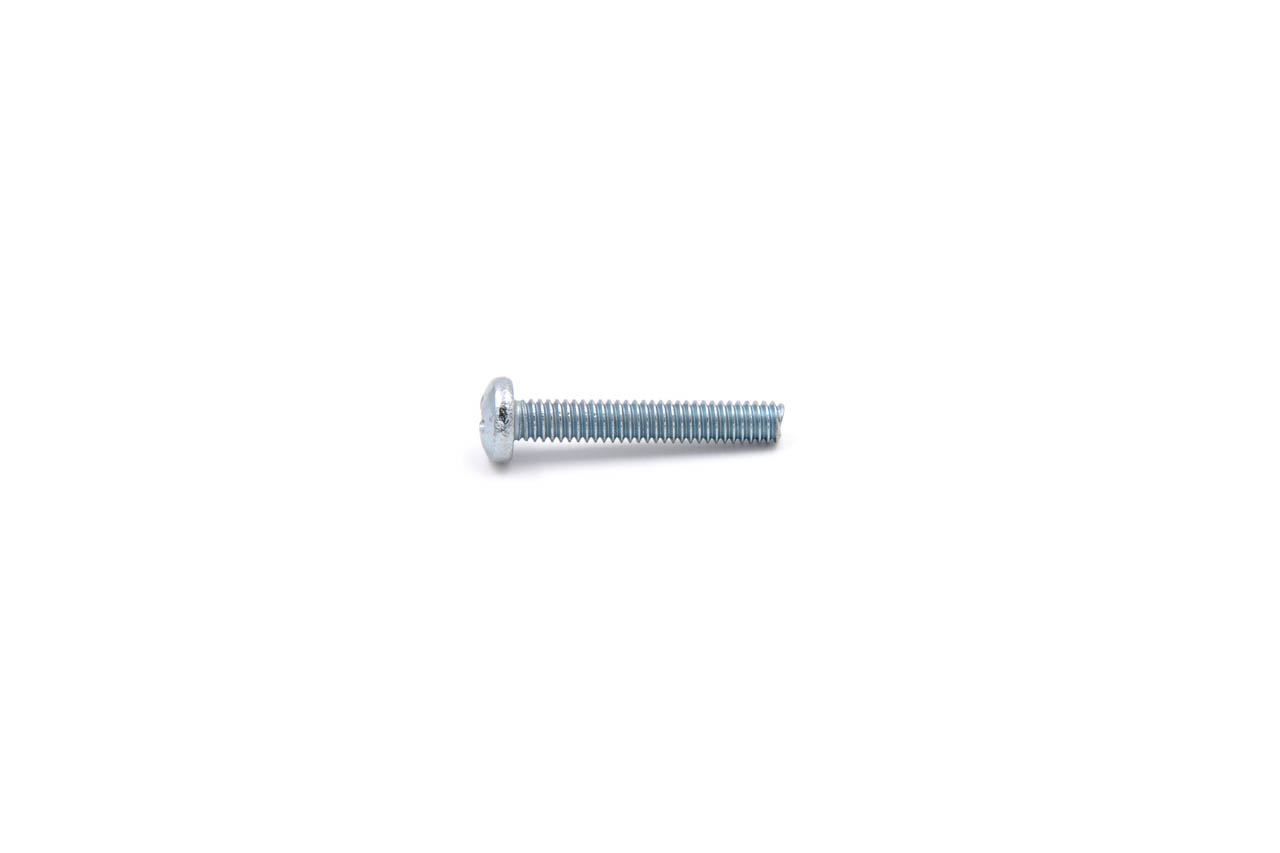

Linsenschrauben Stahl ZN UNC #8 x 1.1/4 mit Kreuzschlitz

Linsenschrauben mit Phillips- Kreuzschlitz H Stahl verzinkt #8 32-UNC x 1.1/4" US-Bezeichnung: Pan Head Phillips Machine Screws, Steel zinc plated

€0,56

www.zollschraubenshop.de



[haebbe58]

Na und, da im Shop hat es ja genug Alternativen. Kann er sich selber raussuchen. Ich persönlich würde trotzdem einen Senkkopf nehmen, aber auf jeden Fall einen mit Innensechskant - damit vermeidet man Verschleiss. Kreuzschlitz ist nicht verläässlich. Und Senkkopf passt in den Amp m.E. jedenfalls genau so rein und steht nicht über. Das schützt die Schrauben zusätzlich.

Und vorher würde ich die Gewinde im Amp ordentlich reinigen und geschmeidig machen. (Druckuft und ein kleiner Sproitzer Ballistol o.ä.) damit der jetzige Zustand nicht wieder vorkommt.



[tofi1]

Da gibt's einen Übermittlungsfehler.
1 Zoll sind gute 2,6cm, also müssten 1,25 Zoll so grob 3cm sein...

1 Zoll = 2,54 cm



[bassilisk]

1 Zoll = 2,54 cm

Das ist schön.



[orgeloli]

1 Zoll = 2,54 cm

That is inch

Württembergisch Zoll=2,865cm



[zeppo3000]

That is inch

Württembergisch Zoll=2,865cm

Wenn jetzt Württembergische Ampbauer auch noch Württembergische Zollschrauben verwenden würden...



[zwotakter]

That is inch

Württembergisch Zoll=2,865cm

In meinem Tabellenbuch steht Zoll.
Das ist aber auch aus dem letzten Jahrhundert



[bassilisk]

Leute, gebt Euch mal ein bisschen mehr Mühe!
der Thread ist von Donnerstag, und wir sind immer noch auf Seite1.
Immerhin geht es ja um eine Schraube...



[haebbe58]

That is inch

Württembergisch Zoll=2,865cm

Zoll ist aber ebenso die deutsche Übersetzung für Inch. Also ... und das Württ.Zoll wurde länsgt abgeschafft, das Amerikanische Zoll aber nicht. Also gilt wohl das Amerikanische, weil es noch benutzt wird.

Was wäre denn nach Deiner Berechnung dann die Lautsprecher-Variante? z.B. Ein 12 Zoller? Richtest Du dich da auch nach dem Württ. Zoll? Dann würde wohl keiner passen ....



[rootbert]

Leute, gebt Euch mal ein bisschen mehr Mühe!
der Thread ist von Donnerstag, und wir sind immer noch auf Seite1.
Immerhin geht es ja um eine Schraube...

Ist doch müßig, der Amp wird durch die Aktion ohnehin nie wieder so klingen wie vorher und ist somit kurz vor wertlos.
