Schack 2-Band Elektronik von 1985 Belegung??

[whitewater]

Hi Folks,
es gibt ja Momente, die sind immer wieder so richtig peinlich. Also, ich habe meinen Liebling aus dem letzten Jahrtausend eine Neuverdrahtung gegönnt, und stelle fest...da sind zwei Drähte, die waren irgendwo dran, aber ich habs mir weder aufgeschrieben, noch gemerkt.
Verbaut ist eine 2-Band aktiv, die mir Andi Schack 1985 verkauft hat (keine Ahnung ob Eigengewächs, ich würde nicht drauf wetten).

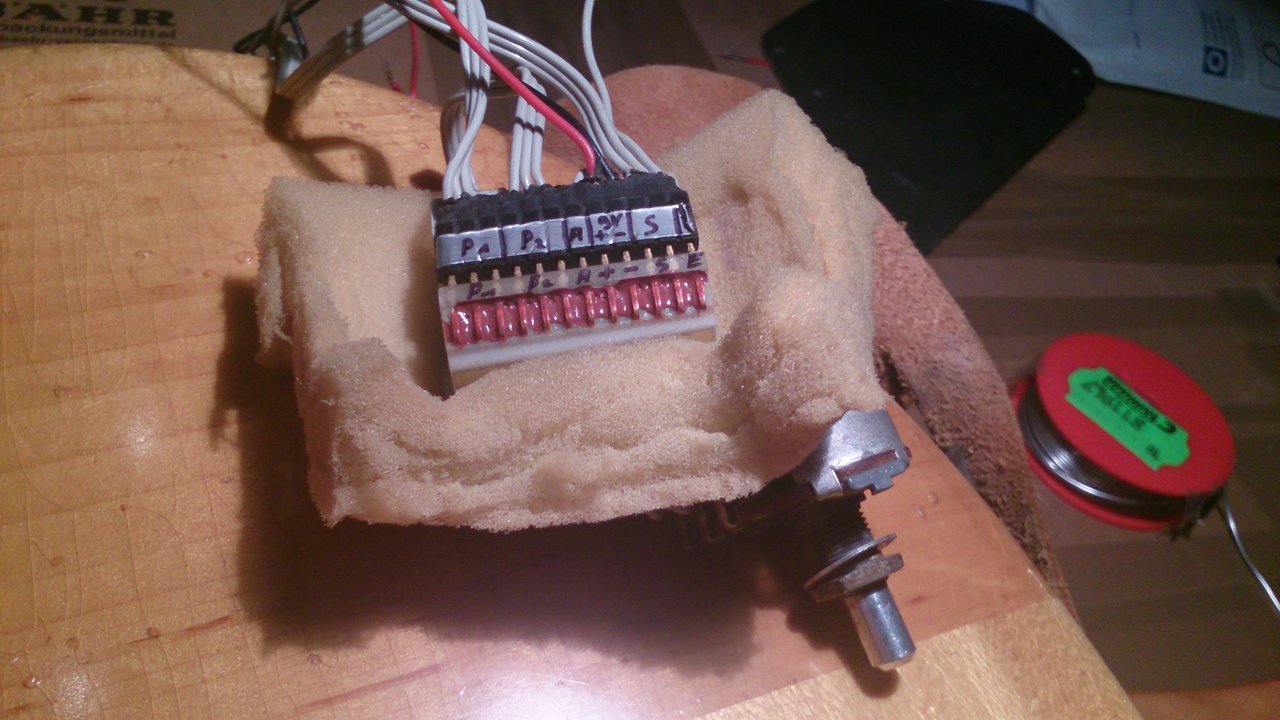

Anschlüsse: P1 (3pins Poti, Bässe) P2 (3pins Poti, Höhen) A(usgang) +9V-, S(2pins), E(ingang). Alles klar...nur...wtf ist S????? Ich hatte die Drähte angeschlossen weiß aber ums verrecken nicht mehr wo, und auch nicht, was das hätte sein sollen.

Vielleicht kennt ja einer von Euch den Würfel von früher. Sie klingt einfach hübsch ich wollte sie gerne weiterverwenden. Ich werd auch mal Nico anschreiben, aber da auch das nur mäßig Hoffnung auf Erfolg hat...

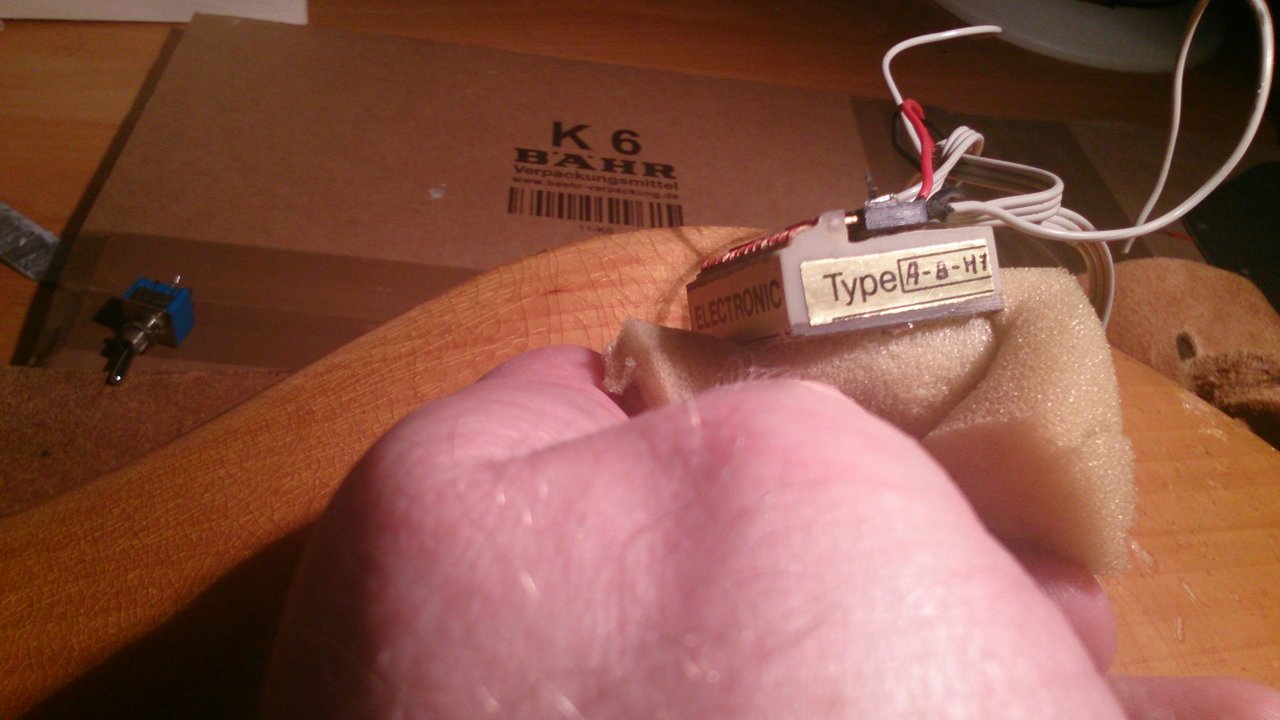

Fotos kommen gleich.



[Ratterbass]

Spontan hätte ich gesagt, S steht für Schalter. Was sind denn die Bedienelemente der Elektronik?

Ich wüsste jetzt aber ehrlich gesagt auch nicht, was man bei ner 2 Band sinnvoll schalten sollte (Höhenfrequenz vllt).

Vllt hilft dir auch die Typenbezeichnung der Elektronik, wenn du danach suchst.



[seppblind]

Verbaut ist eine 2-Band aktiv, die mir Andi Schack 1985 verkauft hat...

Bei der 3-band hätte ich dir helfen können,
bei der 2-band leider nicht.

Schreib doch mal seinem sohn der führt die schmiede weiter.



[whitewater]

Schreib doch mal seinem sohn der führt die schmiede weiter.

Ist schon raus. Echt? es gab eine bauähnliche 3Band, aber ohne diese Anschlüsse?



[seppblind]

Echt? es gab eine bauähnliche 3Band, aber ohne diese Anschlüsse?

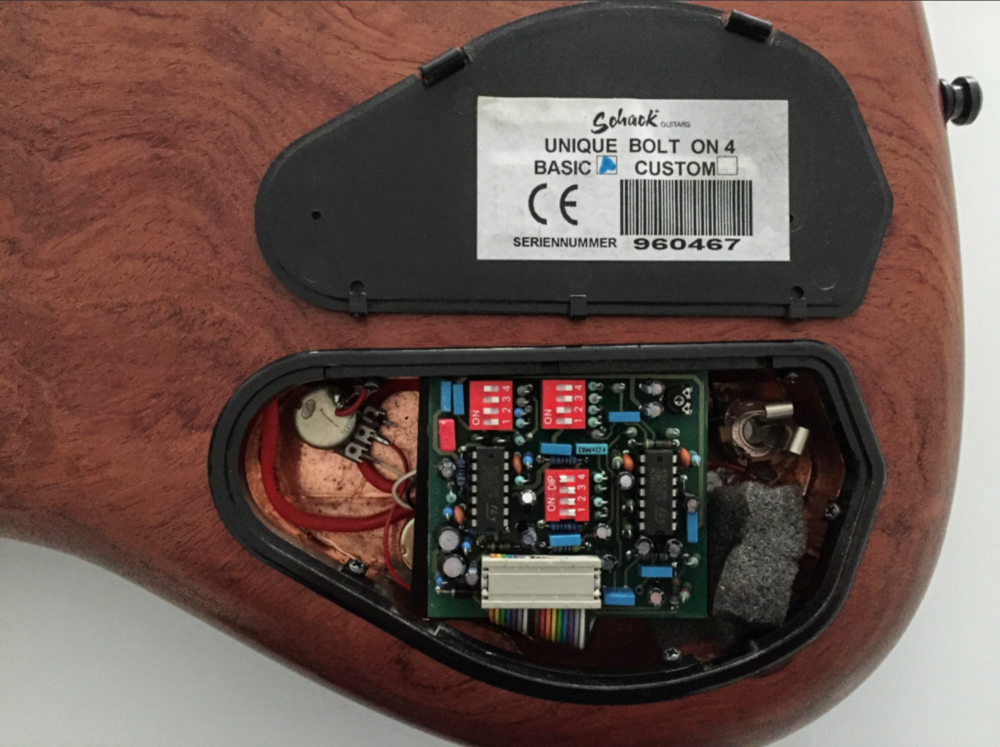

Die da :



[Bassgebrumm]

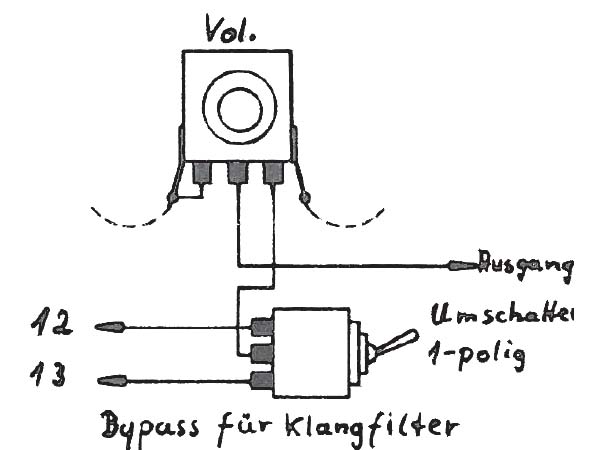

Bei der BC3P gab es diese Anschlüsse auch, sie gingen zum Vol Poti und der Schalter war der Bypass, siehe Anhang!



[whitewater]

Ey danke, das probier ich mal aus. Klingt plausibel.
